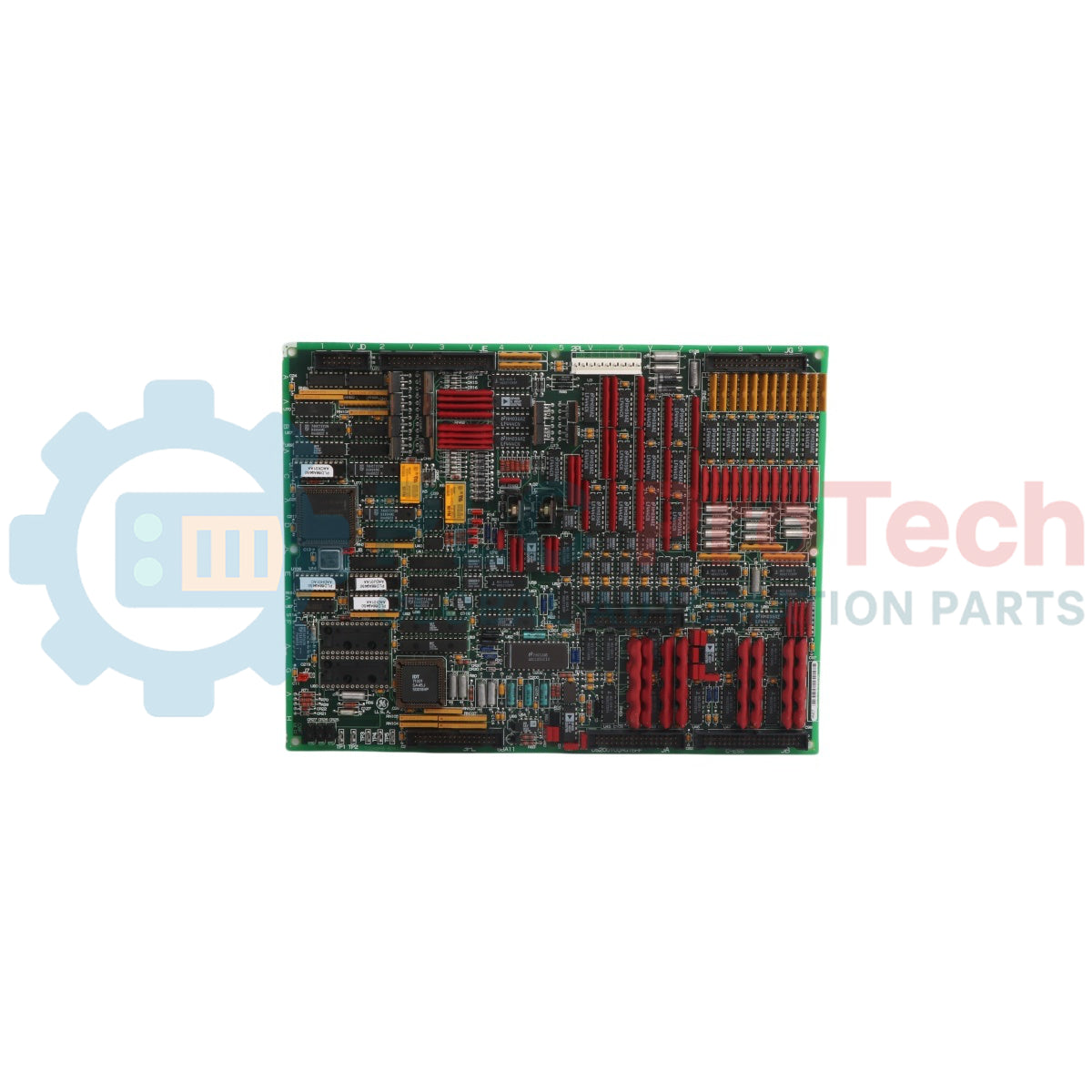

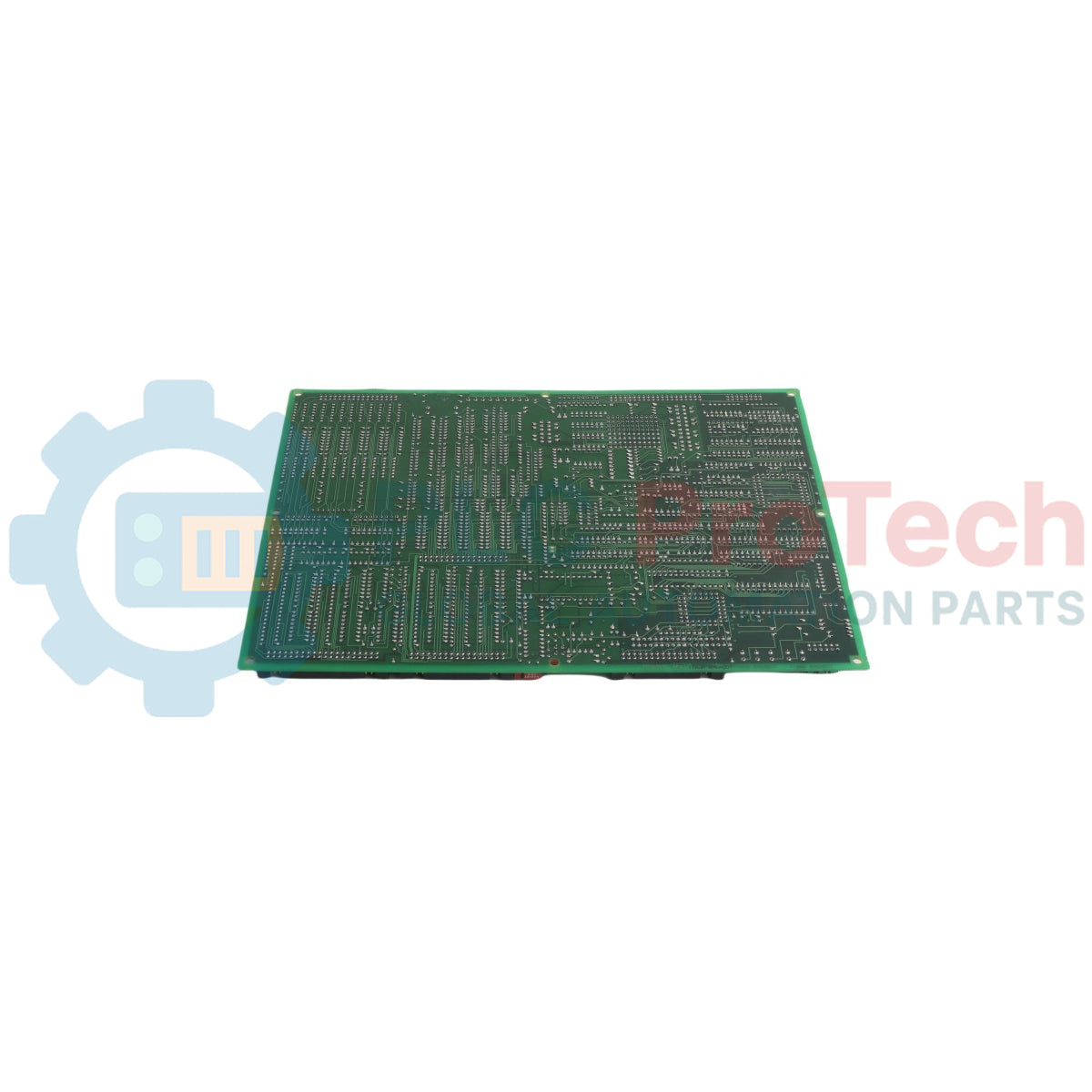

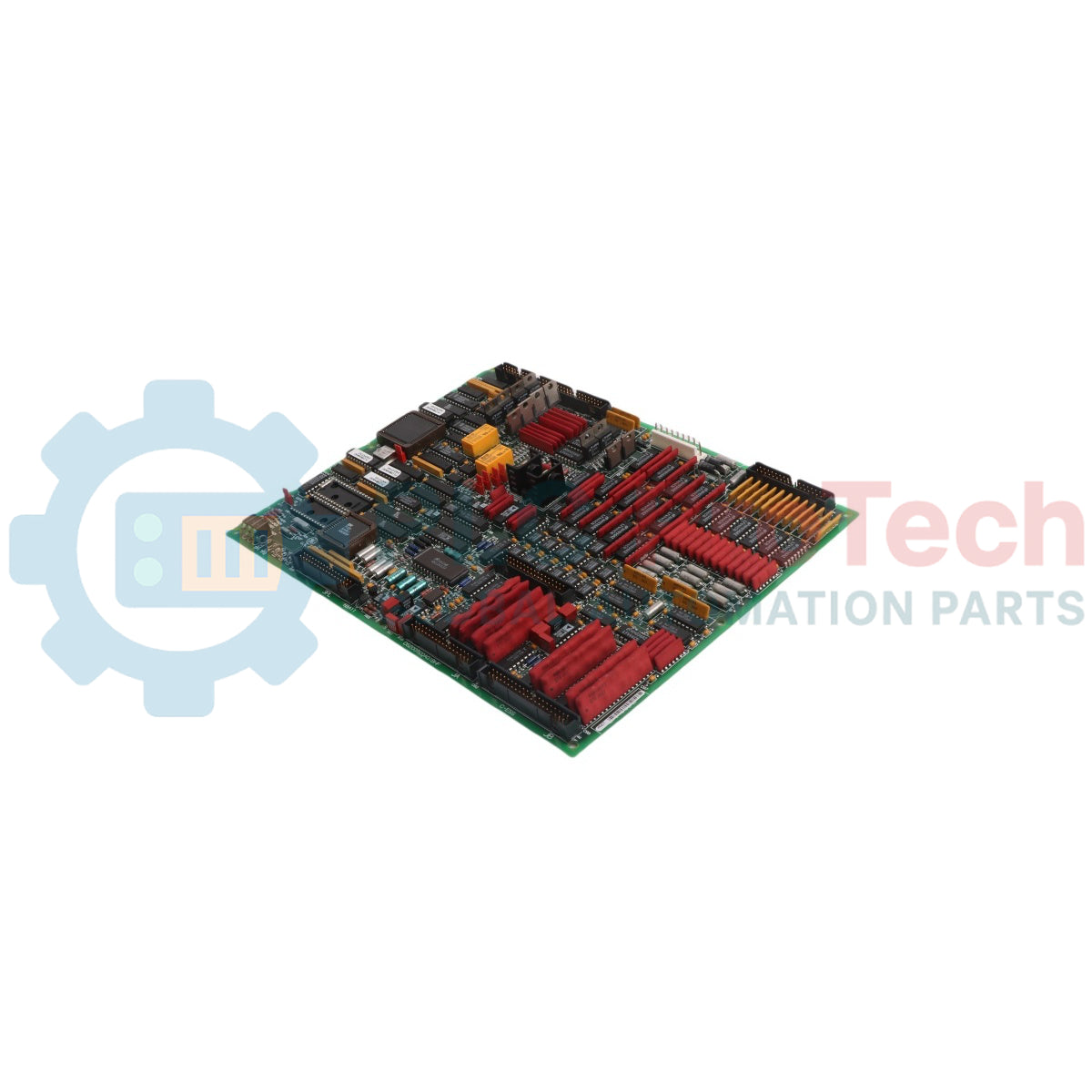

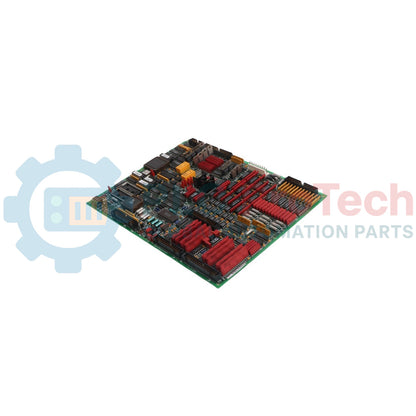

General Electric DS200TCQAG1BHF — это расширенная аналоговая плата ввода-вывода RST, специально разработанная для систем управления турбинами GE Speedtronic и широко используемая в архитектуре серии Mark V. Эта специализированная печатная плата служит интерфейсом для обработки и расширения аналоговых входных и выходных сигналов, помогая поддерживать высокую точность и стабильность в промышленных приложениях с турбинами. Изготовленная в соответствии с точными промышленными стандартами, она обеспечивает бесперебойный обмен данными и согласование сигналов в составе распределённой системы управления (DCS).
Эта плата оснащена аппаратными компонентами с контролируемыми редакциями: вторичной функциональной редакцией с рейтингом H и редакцией графического оформления с рейтингом F. Эти редакции гарантируют соответствие модуля строгим требованиям к эксплуатации и совместимости при использовании в устаревших и действующих системах управления турбинами. Плата оснащена выделенными индикаторами состояния и надёжными физическими точками подключения, что упрощает интеграцию в существующие шкафы управления.
Разработана для систем управления турбинами GE Speedtronic Mark V.
Четыре разъёма на 34 контакта и два разъёма на 40 контактов обеспечивают комплексную маршрутизацию сигналов.
Шесть встроенных перемычек предназначены для аппаратной конфигурации и настройки.
Шесть диагностических светодиодов предназначены для визуальной индикации состояния и устранения неисправностей.
Шесть предназначенных для монтажа отверстий обеспечивают надёжную установку в шкафу и на стойке.
Управление газовыми и паровыми турбинами
Модернизация и техническое обслуживание системы Speedtronic Mark V
Промышленные электростанции тяжёлого типа
Расширение аналоговых сигналов распределённой системы управления (DCS)
| Параметр | Спецификация |
|---|---|
| Производитель | General Electric (GE) |
| Серия продукции | Mark V Speedtronic |
| Тип модуля | Расширенная аналоговая плата ввода-вывода RST |
| Каталожный номер / SKU | DS200TCQAG1BHF |
| Функциональная редакция | С рейтингом H |
| Редакция графического оформления | С рейтингом F |
| Интерфейсные разъёмы | 4 разъёма на 34 контакта, 2 разъёма на 40 контактов |
| Конфигурация | 6 перемычек |
| Диагностика | 6 светодиодов состояния |
| Монтаж | 6 монтажных отверстий платы для установки в шкафу |
| Страна происхождения | США |
Плата оснащена несколькими разъёмами высокой плотности для прямого подключения к внутренним монтажным стойкам шкафа. Она имеет четыре штыревых разъёма на 34 контакта и два штыревых разъёма на 40 контактов, предназначенных для безопасной передачи многоканальных аналоговых данных. Шесть встроенных перемычек позволяют техническим специалистам настраивать параметры платы при установке. Шесть отдельных светодиодов обеспечивают визуальную обратную связь в реальном времени о рабочем состоянии и диагностических режимах.
Перед началом работ с внутренними аппаратными компонентами или их заменой убедитесь, что электропитание шкафа управления турбиной полностью отключено. Тщательно совместите плату с шестью монтажными отверстиями на стойке шкафа. Закрепите устройство оригинальными винтами и шайбами, аккуратно затягивая их, чтобы не допустить растрескивания основания печатной платы. Примите меры предосторожности, чтобы металлические предметы или незакреплённые крепёжные детали не упали внутрь шкафа, находящегося под напряжением, во избежание коротких замыканий и повреждения оборудования.
Global Express Shipping
Returns & Warranty
Производитель: General Electric
Номер продукта: DS200TCQAG1BHF
Страна происхождения:Соединённые Штаты
Тип продукта: Плата аналоговых входов/выходов
Штрихкод: 8537101190
Оплата: Банковский перевод (T/T), Western Union
Вес: 220г
Размеры: 2.1cm x 18.6cm x 26.3cm
Порт отправления: Сямынь
Гарантия: 12 месяцев
