General Electric IC693MDL660 Series 90-30 - 24-вольтовый высокоплотный модуль ввода постоянного тока

Описание

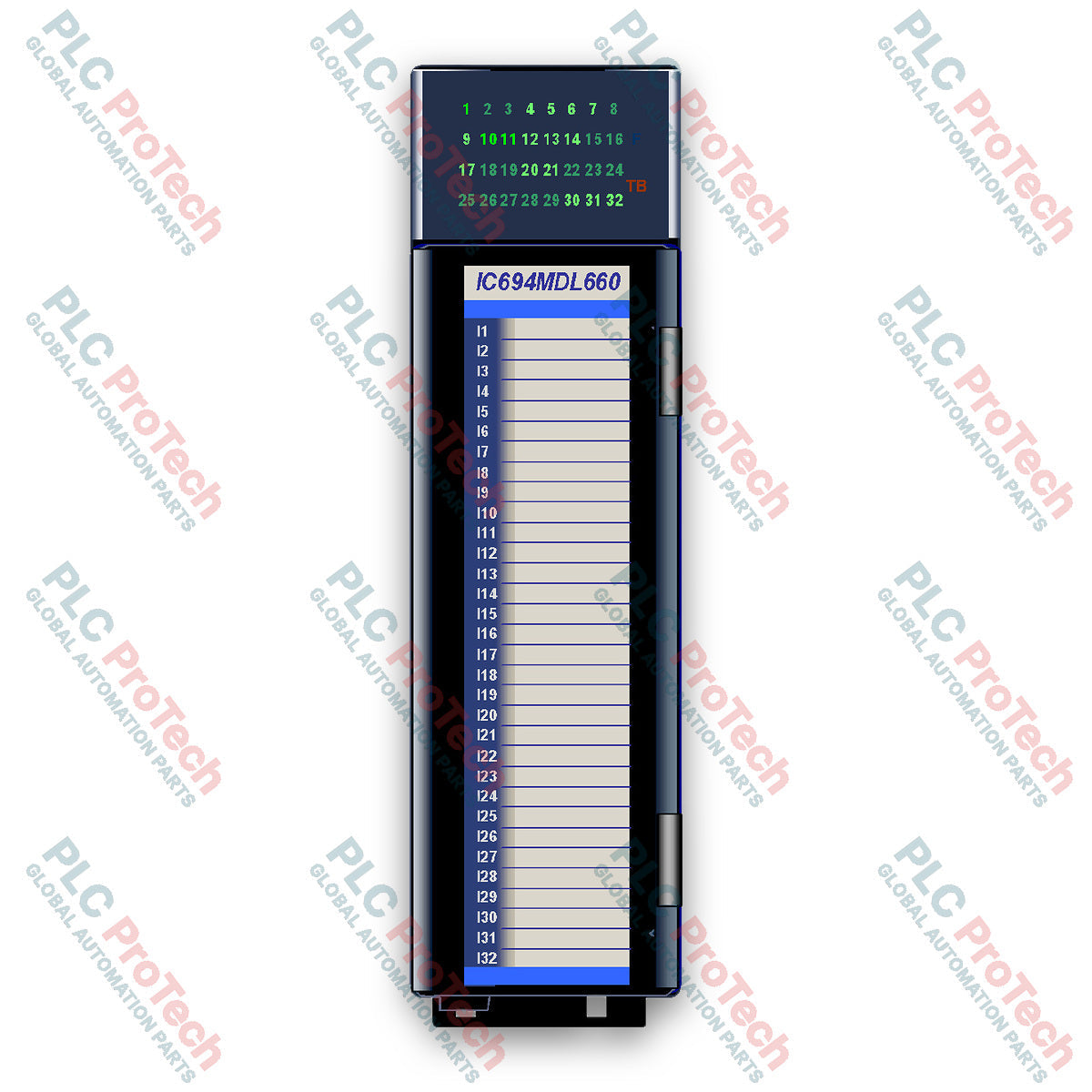

General Electric IC693MDL660 - это модуль дискретных входов постоянного тока на 24 В с высокой плотностью размещения, предназначенный для программируемого логического контроллера (ПЛК) Series 90-30. Модуль предоставляет 32 дискретные точки входа, организованные в четыре изолированные группы по восемь входов, обеспечивая эффективное использование пространства и обработку сигналов высокой плотности в системах промышленной автоматизации. Он оснащён съёмной клеммной колодкой, которая позволяет напрямую подключать полевые устройства без промежуточных переходных оснований и кабелей.

Разработанный для надёжной работы в сложных системах управления, IC693MDL660 поддерживает выбираемые времена фильтрации входного сигнала от 0,5 до 100 миллисекунд для подавления электрических помех. Для настройки этого модуля требуется Proficy Machine Edition версии 5.00 Service Pack 2 Logic Developer-PLC или более поздней версии.

Характеристики

• 32 дискретные точки входа на модуль, организованные в четыре изолированные группы по восемь входов
• Номинальное входное напряжение 24 VDC, диапазон входного напряжения от 0 до 30 VDC
• Выбираемые времена фильтрации входного сигнала от 0,5 до 100 мс для гибкого подавления помех
• Оптическая изоляция: 250 VAC непрерывно и 1 500 VAC в течение одной минуты (между полевой цепью и объединительной платой, а также между группами)
• Совместимость со съёмными клеммными колодками (коробчатая IC694TBB032 и с пружинным зажимом IC694TBS032 поставляются отдельно)
• Совместимость с базовыми платами Series 90-30 и модульными системами PACSystems RX3i, использующими модули ввода-вывода Series 90-30

Применение

• Дискретное производство и сборочные линии
• Системы управления технологическими процессами и мониторинга
• Автоматизация машин, требующая сбора цифровых сигналов высокой плотности
• Панели управления конвейерами и системами перемещения материалов
• Объекты водоснабжения и очистки сточных вод

Технические характеристики

Подключения / интерфейсы

Модуль подключается непосредственно к разъёму базовой платы Series 90-30. Полевые провода подключаются снаружи через съёмную клеммную колодку (RTB), которую необходимо заказывать отдельно. Совместимые клеммные колодки включают IC694TBB032 (коробчатого типа) и IC694TBS032 (с пружинным зажимом).

Рекомендации по установке

• Всегда отключайте питание стойки перед установкой модуля в базовую плату Series 90-30 или его извлечением.
• Убедитесь, что модуль правильно установлен в разъёме базовой платы, а крепёжные винты надёжно затянуты.
• В средах с высоким уровнем электромагнитных помех (EMI) используйте экранированные кабели для полевой проводки, чтобы сохранить целостность сигналов.
• Перед запуском системы убедитесь, что параметры конфигурации в Proficy Machine Edition соответствуют положениям физических переключателей или параметрам программного обеспечения.
