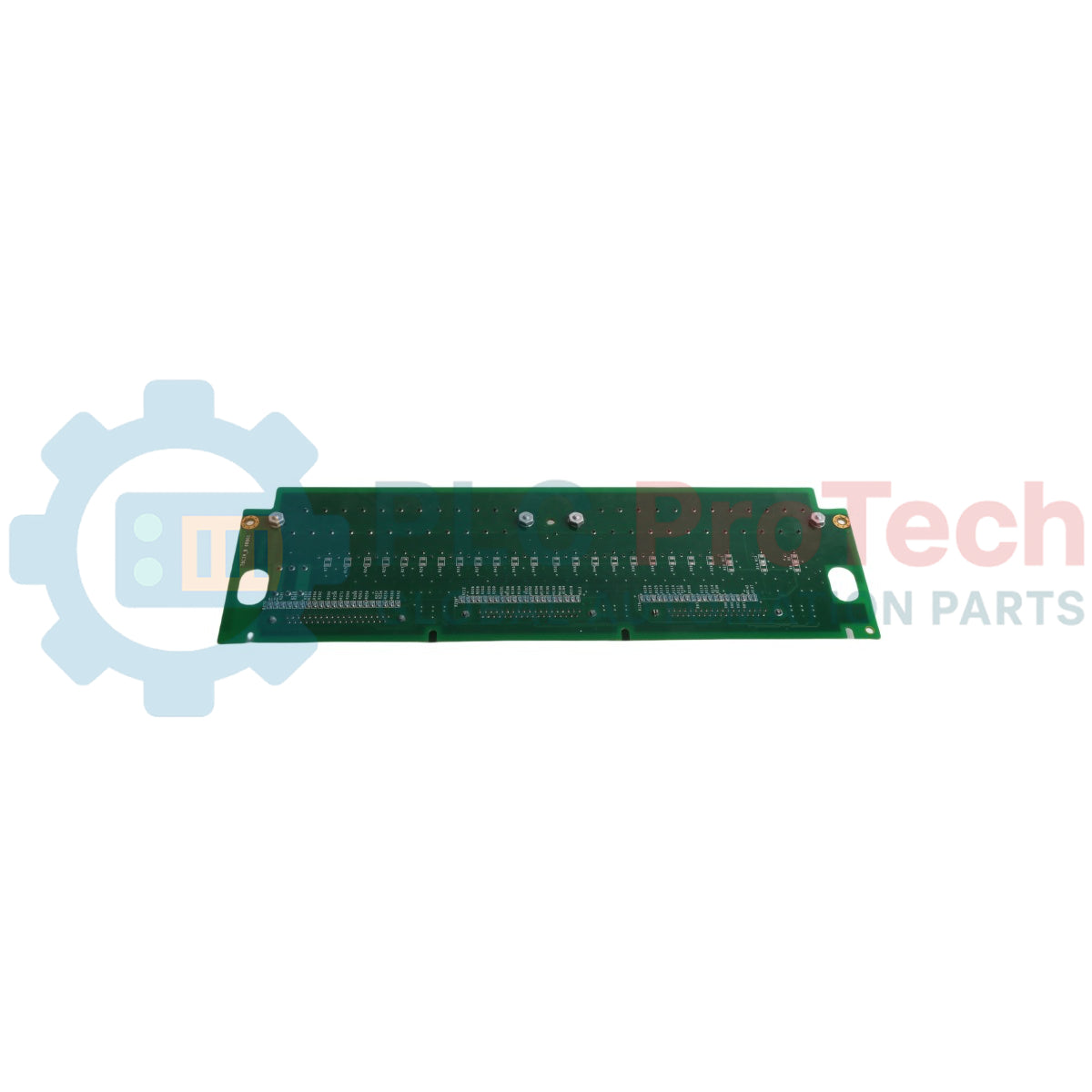

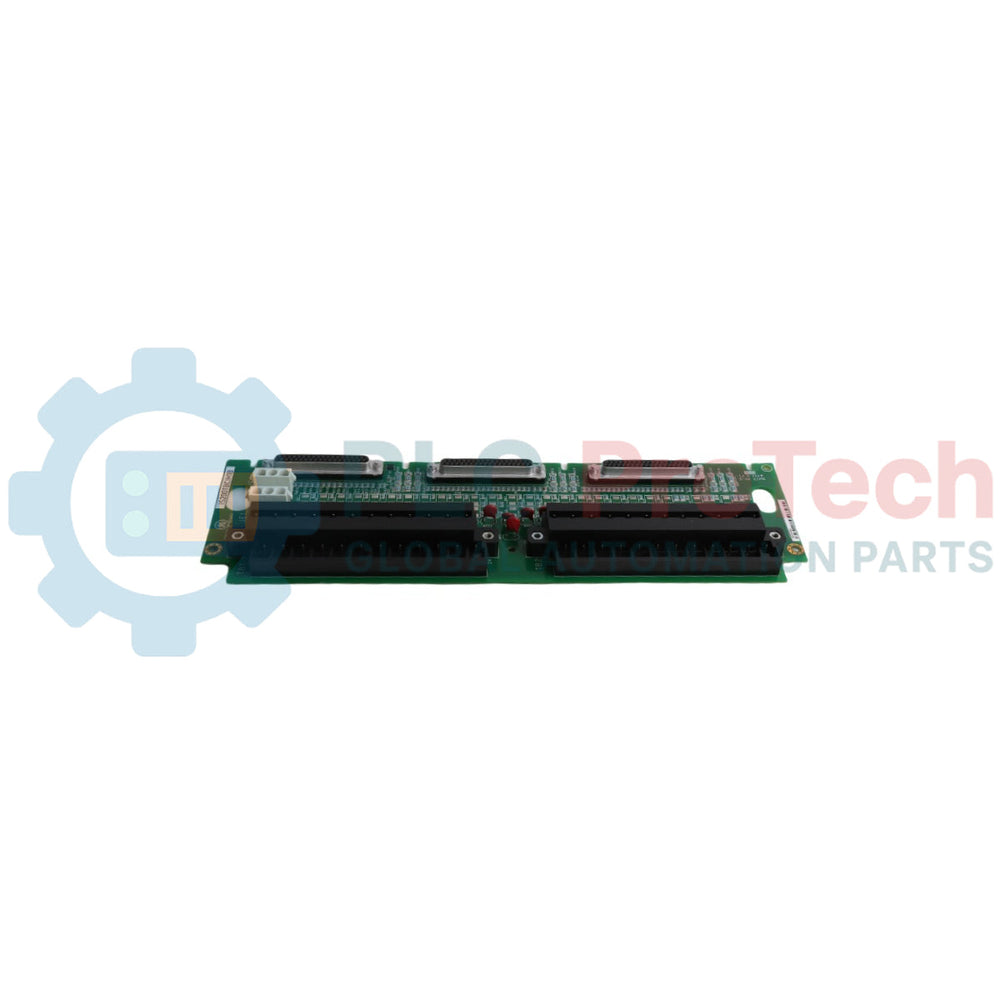

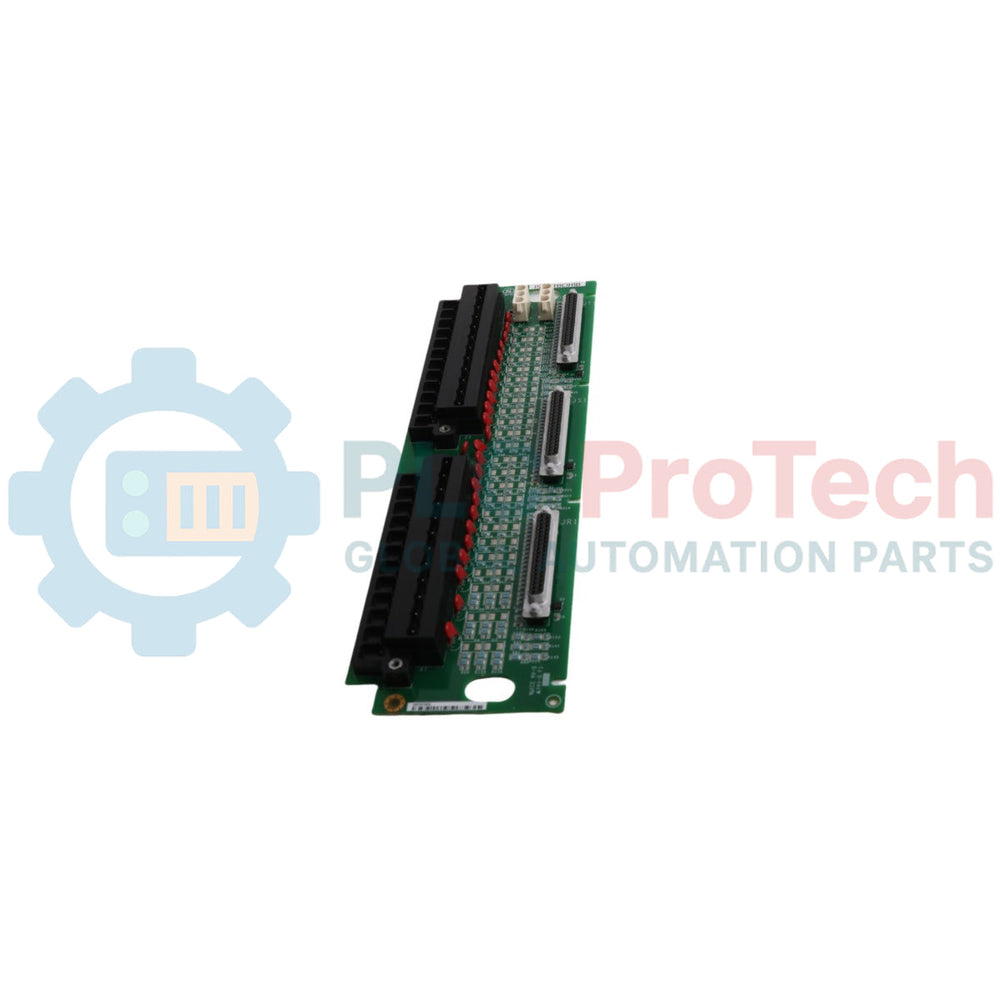

General Electric IS200TBCIS2C Contact Input Terminal Board

1 / 3

Плата оконечной заделки контактных входов General Electric IS200TBCIS2C Mark VI Speedtronic

SKU IS200TBCIS2C

В наличии

12-month warranty
Free returns within 30 days

Производитель: General Electric
Номер продукта: IS200TBCIS2C
Origin Соединённые Штаты
Тип продукта: Плата оконцевания контактных входов
Штрихкод: 8537101190
Оплата: Банковский перевод (T/T), Western Union
Вес: 0.78 kg
Размеры: 28,0 см x 11,5 см x 4,8 см (Ш x В x Г)
Порт отправления: Сямынь
Гарантия: 12 месяцев

Product Description

Описание

IS200TBCIS2C — это плата оконцевания входов контактов, разработанная для системы управления турбиной Mark VI Speedtronic. Плата предназначена для сопряжения полевой проводки сухих контактов с картами управления основной системы и поддерживает всего 24 входа сухих контактов. Контур напряжения входов контактов питается от плавающего источника в составе инфраструктуры управления турбиной. Для предотвращения электрических помех каждый канал сухих контактов имеет оптическую развязку и опрашивается с частотой системного кадра, обеспечивая точное выполнение управляющих действий. Плата обеспечивает разводку сигналов, распределяя состояние входного напряжения по трём отдельным стойкам плат VME через три выделенных интерфейсных разъёма. Она изготовлена как аппаратный модуль отечественной сборки с защитным покрытием печатной платы типа S, обеспечивая совместимость с картами входов контактов VCCC и односекционными картами VCRC.

Особенности

Обрабатывает до 24 дискретных входов сухих контактов с питанием от плавающего источника.
Входные контуры с оптической развязкой защищают стойки основных процессоров от полевых выбросов напряжения.
Синхронный сбор данных о состоянии контактов в реальном времени с частотой системного кадра.
Одновременно распределяет индикаторы цифровых входов по трём отдельным стойкам управления VME.
Оснащена встроенными фильтрами подавления помех на шести основных цепях полевых контактов.
Защищена конформным слоем покрытия печатной платы типа S для изоляции в агрессивных производственных условиях.

Применение

Обработка дискретных контактных сигналов газовых и паровых турбин
Системы последовательного управления, логики и блокировок
Разводка полевых сигналов отключения и аварийной сигнализации управления генератором
Распределённая диагностика контура автоматизации

Технические характеристики

Параметр	Значение
Первоначальный производитель	GE Industrial Systems
Номер детали	IS200TBCIS2C
Серия	Mark VI Speedtronic
Функциональная аббревиатура	TBCI
Функциональное описание	Плата оконцевания входов контактов
Общее количество входов	24 входа сухих контактов
Разводка сигналов	До 3 стоек плат VME
Покрытие печатной платы	Покрытие печатной платы типа S
Основная функциональная ревизия	A

Соединения/интерфейсы

Обозначение разъёма	Функция
JR1	Подключается к точке соединения J3 первой стойки карт VCCC/VCRC
JS1	Подключается к точке соединения J3 второй стойки карт VCCC/VCRC
JT1	Подключается к точке соединения J3 третьей стойки карт VCCC/VCRC

Руководство по установке

Перед установкой или подключением устройства полевого интерфейса отключите всю электрическую энергию, поступающую в целевой шкаф.
Закрепите плату с помощью соответствующих стоек или DIN-инфраструктуры в соответствии с компоновкой шкафа Mark VI.
Подключите 24 входа сухих полевых контактов с помощью стандартных клеммных колодок, убедившись, что пары сигналов правильно согласованы с разводкой плавающего источника питания.
Подсоедините ленточные интерфейсные кабели JR1, JS1 и JT1 между платой и соответствующими картами VCCC или VCRC, убедившись, что фиксаторы разъёмов надёжно защёлкнулись.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

Какую конфигурацию входных сигналов поддерживает плата?

Плата принимает до 24 сухих контактных входов, которые получают электрическое питание от плавающего источника в корпусе системы управления турбиной.

Как сигналы с объекта защищены от высокочастотных помех?

Каждый входной канал оптически изолирован и снимается с частотой кадров, при этом шесть полевых контактов оснащены специальными фильтрами подавления шума для минимизации помех сигнала.

С какими интерфейсными модулями совместима эта плата терминалов?

Модуль взаимодействует с тремя разъемами J3 на плате VCCC Contact Input Board или с однослотовым альтернативным модулем VCRC через встроенные разъемы JR1, JS1 и JT1.
