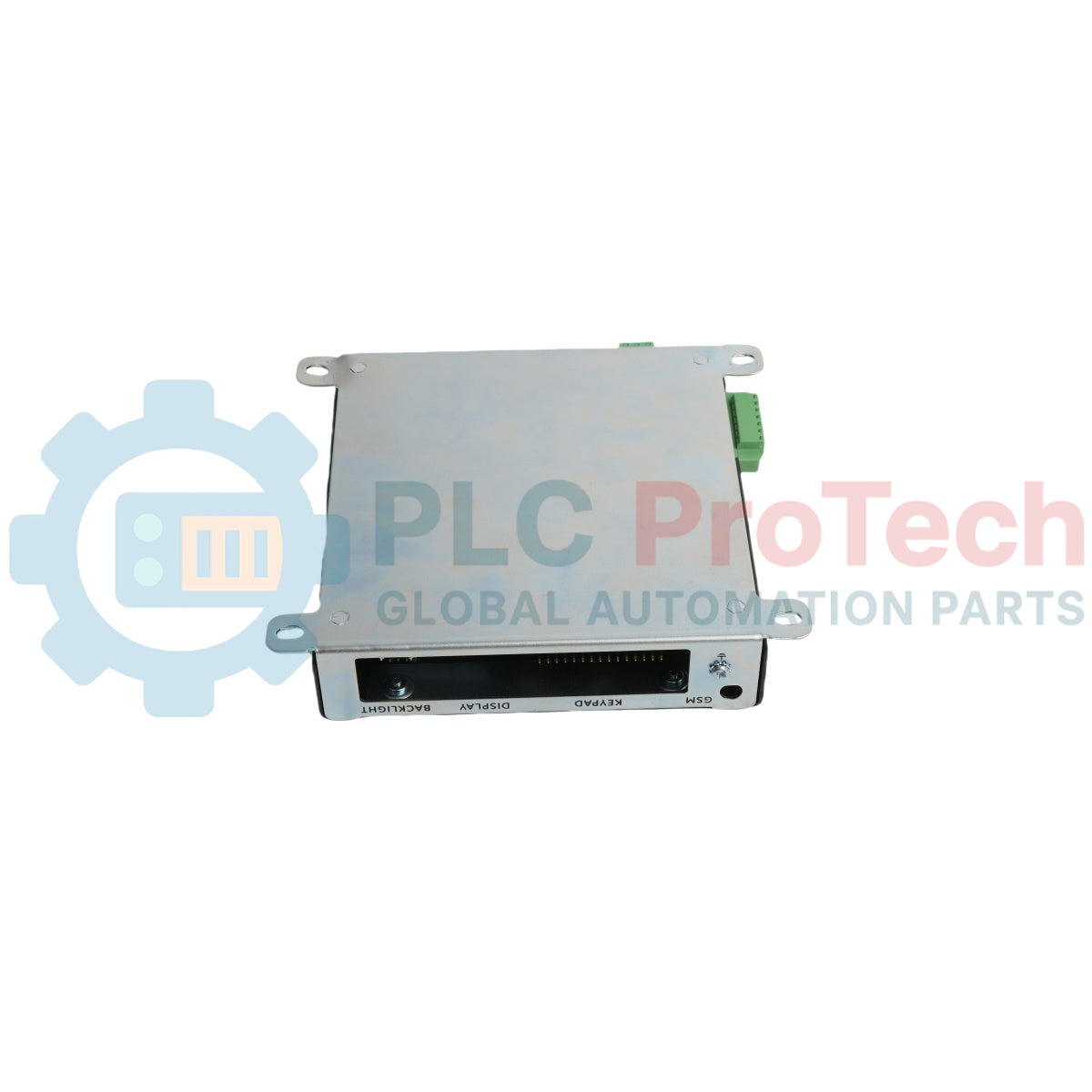

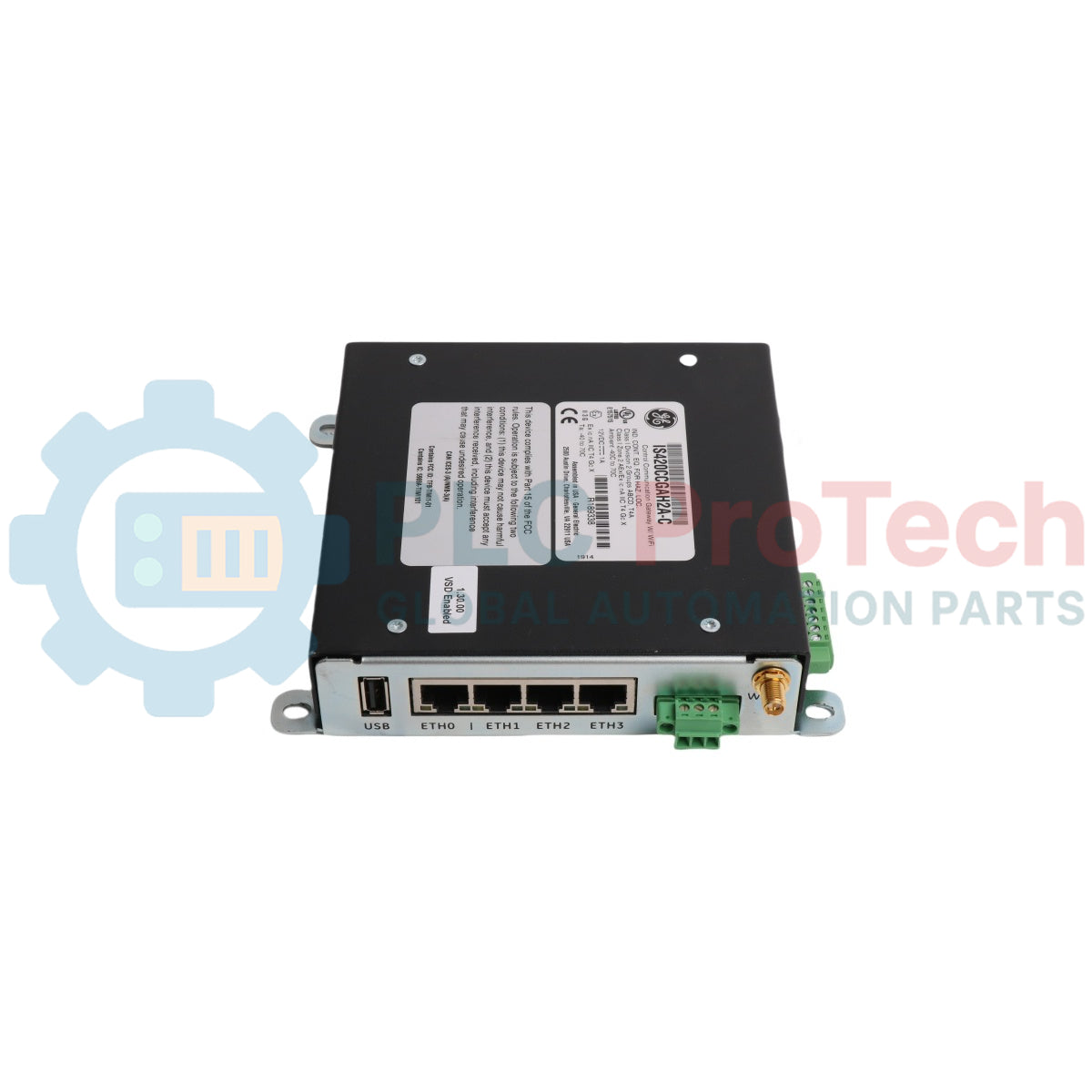

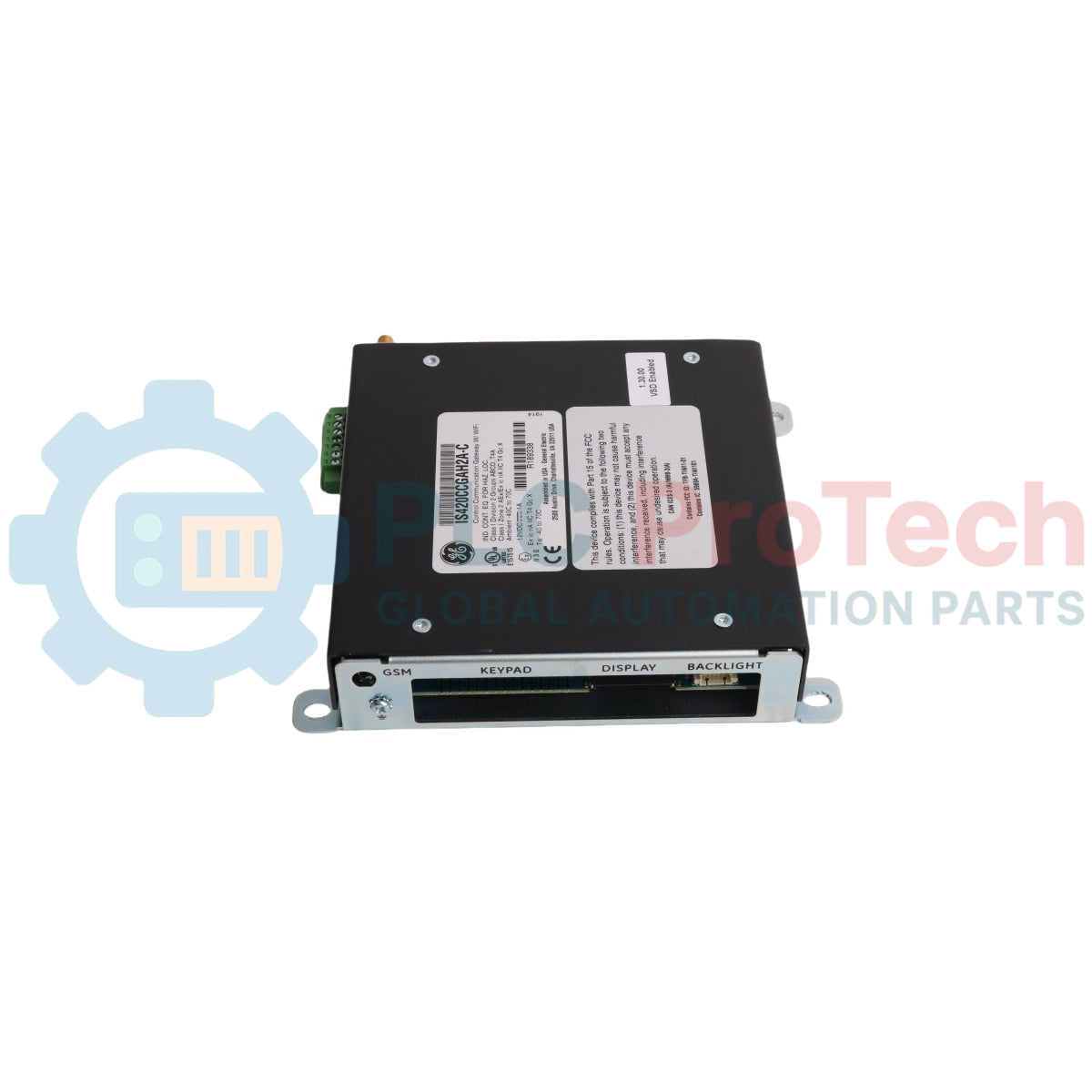

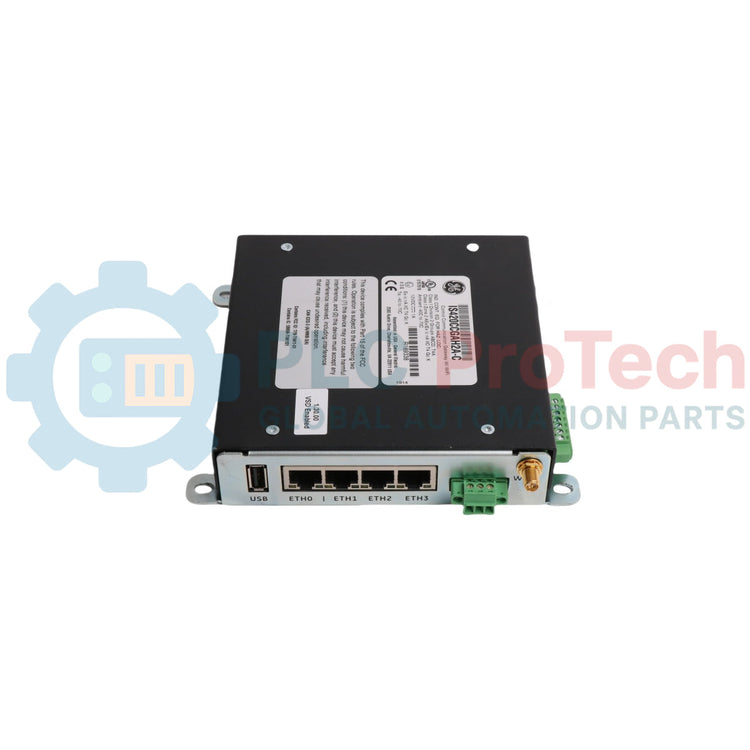

Шлюзовой модуль PROFINET General Electric IS420PPNGH1A Mark VIe/Mark VIeS

Описание

General Electric IS420PPNGH1A — это специализированный коммуникационный интерфейс, предназначенный для интеграции систем управления Mark VIe и Mark VIeS с высокоскоростной локальной сетью PROFINET (LAN). Этот одноплатный компонент, обозначаемый аббревиатурой PPNG, обеспечивает детерминированный двунаправленный обмен данными между основными процессорами управления и распределёнными периферийными устройствами ввода-вывода PROFINET. Разработанный прежде всего для требовательных приложений управления газовыми, гидравлическими и паровыми турбинами, модуль обрабатывает высокопроизводительные протоколы, связывая основную логику управления турбиной с сетями подсистем предприятия. Устройство работает под управлением операционной системы реального времени QNX Neutrino, обеспечивающей предсказуемое время выполнения и надёжную маршрутизацию сообщений, а максимальная скорость передачи данных по сетевому соединению составляет 6 КБ/мс.

Характеристики

• Оснащён промышленным встроенным процессором Intel EP80579 с частотой 1066 МГц для эффективной обработки кадров и преобразования протоколов.
• Оснащён встроенной памятью DDR2 SDRAM объёмом 256 МБ для буферизации больших объёмов данных и одновременного управления сетевыми подключениями.
• Использует полностью твердотельную конструкцию без движущихся частей, внутренних вентиляторов охлаждения и резервных батарей, что повышает среднюю наработку на отказ (MTBF).
• Поддерживает чистую программную конфигурацию и сопоставление сети через программный пакет GE ControlST V05.04 или более поздней версии.
• Разработан для непосредственного вертикального монтажа на панели с целью максимального отвода тепла за счёт пассивной конвекции через корпус модуля.

Применения

• Синхронизация управления газовой турбиной и линии связи для коммуникации с оборудованием электростанции (BoP).
• Системы управления паровыми и гидроэлектрическими генераторами, требующие детерминированной изоляции сети.
• Распределённые архитектуры промышленного управления, использующие подсети PROFINET IO, подключённые к централизованным системам управления Speedtronic.

Технические характеристики

Альтернативные модели и совместимость

Шлюз PPNG имеет специальные ограничения интеграции, соответствующие определённым базовым конфигурациям управления. Зависимости от прошивки требуют минимальной версии программного обеспечения ControlST V05.04. Попытка обнаружить или настроить этот модуль в более старых версиях ControlST приведёт к ошибке компиляции конфигурации оборудования, что не позволит загрузить схему обмена данными в основные контроллеры.

Типичные проблемы при применении и инженерные примечания

При установке данного оборудования необходимо учитывать важное ограничение сетевой архитектуры: протоколы связи IONet и PROFINET нельзя маршрутизировать через один и тот же физический сетевой коммутатор или одновременно поддерживать на нём. Для предотвращения коллизий пакетов и переполнения памяти в коммутационной матрице каждый тип сети должен быть полностью изолирован на независимом аппаратном коммутаторе. В системах с этим шлюзом обычно требуется использовать выделенные неуправляемые коммутаторы ESWA на 8 портов или ESWB на 16 портов. В конфигурациях топологии сетевой шины длину кабельных линий каждого сегмента следует строго ограничивать диапазоном от 3 до 18 футов, чтобы сохранить целостность сигналов и предотвратить потери кадров данных.

Советы по вводу в эксплуатацию и подключению

При организации Ethernet-соединений со шлюзом убедитесь, что вся медная кабельная проводка, сертифицированная для PROFINET, имеет полное экранирование и заземление в точках ввода, чтобы устранить высокочастотные электромагнитные помехи (EMI), создаваемые расположенным рядом турбинным оборудованием. Поскольку устройство полностью полагается на открытое конвекционное охлаждение, соседние компоненты внутри панели шкафа управления должны размещаться с соблюдением строгих требований к расстояниям, чтобы не создавать локальные зоны перегрева, превышающие предел 149 °F.
