Описание

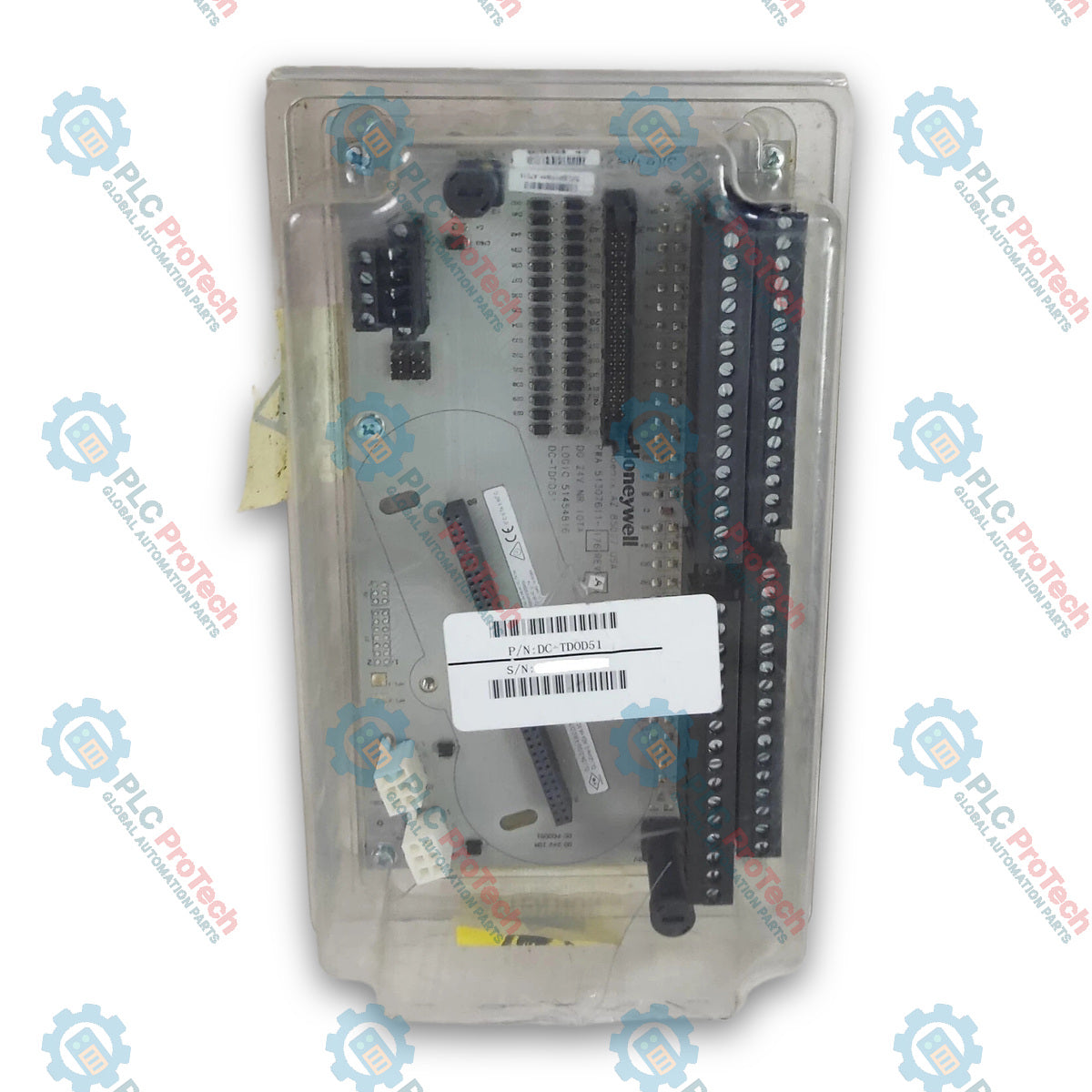

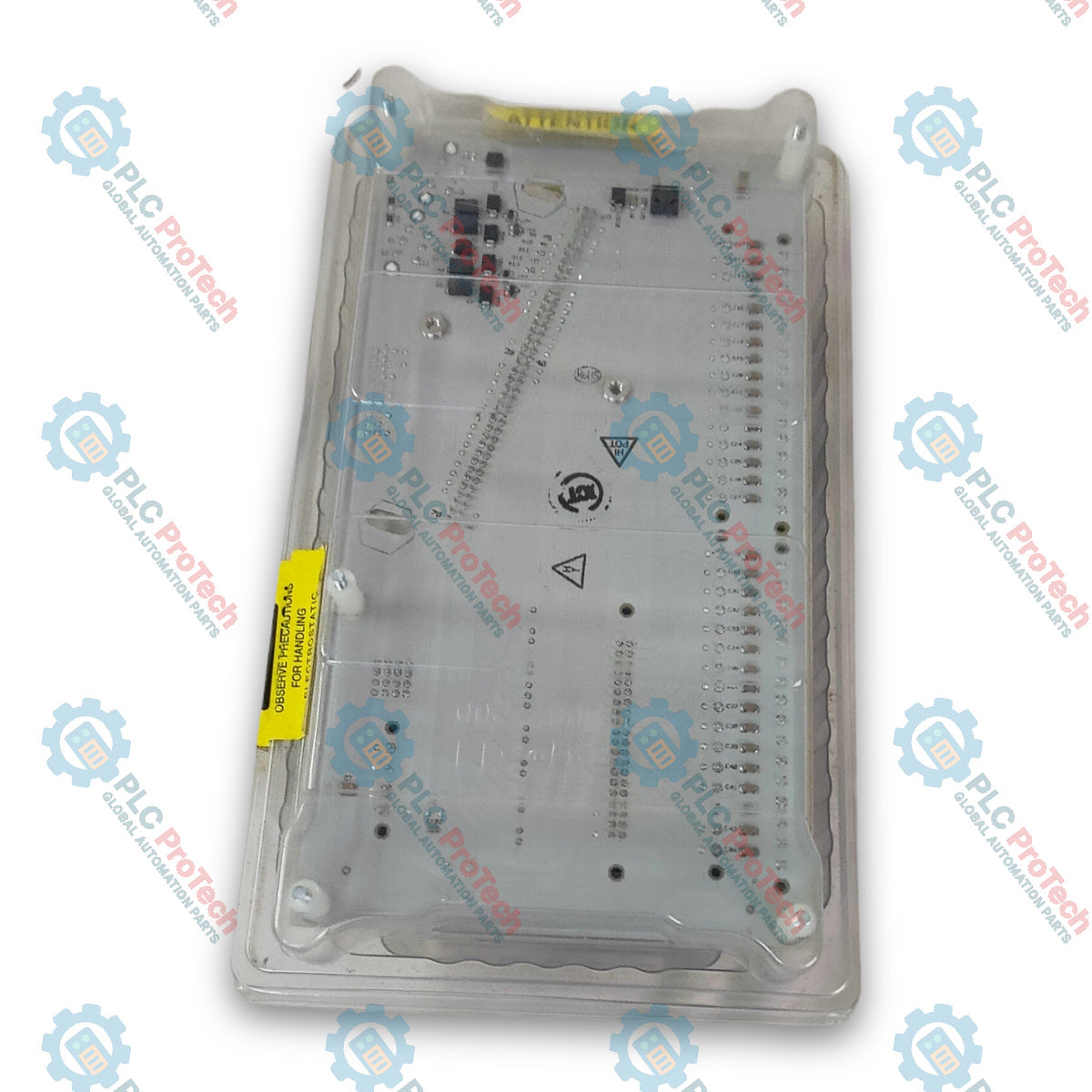

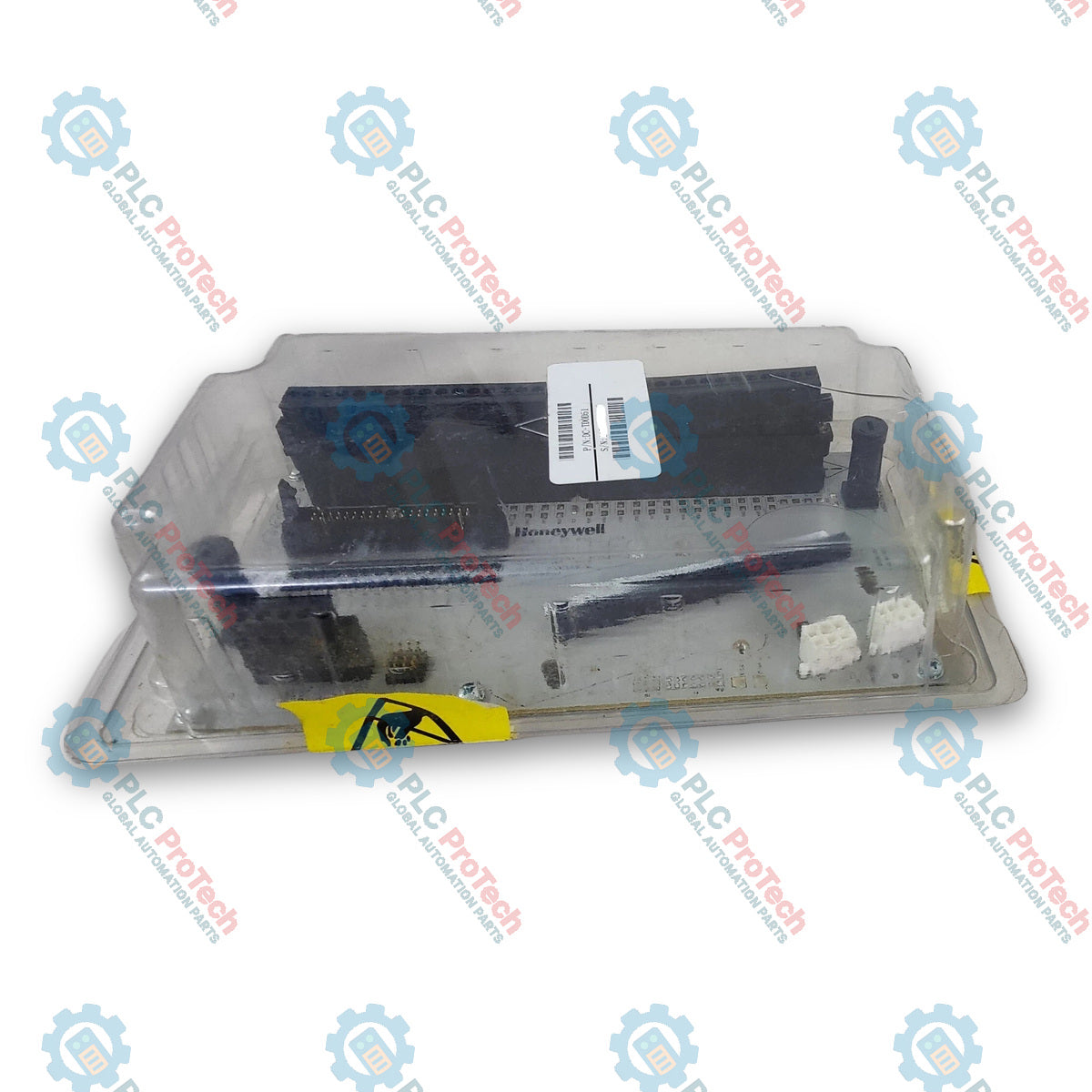

Honeywell CC-TDOD61 (Part Number: 51307089-175) — это 12-дюймовая резервированная сборка оконцевания цифровых выходов (IOTA) для высокоплотной дискретной коммутации в системах управления технологическими процессами. Разработанная специально для платформы управления Experion Series C, эта сборка служит основанием для физического монтажа, держателем питания и интерфейсом оконцевания полевой проводки для операций с цифровыми выходами 24 В постоянного тока.

Являясь ключевым компонентом аппаратных архитектур Experion Process Knowledge System (PKS), модуль обеспечивает резервирование для модуля ввода-вывода цифровых выходов (IOM) CC-PDOD51. Сборка подключается непосредственно к системной шине питания 24 В постоянного тока через встроенный держатель, распределяя питание и сигналы по 32 дискретным каналам вывода без использования отдельных внешних панелей маршаллинга.

Устройство оснащено двухуровневой съёмной клеммной колодкой для непосредственного подключения полевой проводки и поддерживает конфигурации с внутренним и внешним возбуждением полевых цепей. Вертикальная конструкция с наклоном оптимизирует циркуляцию воздуха и использование пространства в шкафу управления, обеспечивая высокую эксплуатационную надёжность благодаря гальванической развязке системы и полевых цепей.

Характеристики

• Резервированная архитектура системы: Поддерживает установку двух модулей ввода-вывода на одной 12-дюймовой сборке для плавного переключения на горячий резерв без перерыва при переключении.
• Возможность коммутации 32 каналов: Обеспечивает 32 дискретных канала цифрового вывода, предназначенных для управления нагрузкой по схеме открытого стока (с отводом тока).
• Интегрированный интерфейс силовой шины: Устанавливается непосредственно на держатель системной шины питания 24 В постоянного тока и подаёт рабочее питание на подключённые IOM и полевые цепи без внешних перемычек.
• Гальваническая развязка: Обеспечивает развязку системы и полевой цепи до 1000 В переменного тока, среднеквадратичное значение, при использовании внешнего питания полевой цепи, предоставленного пользователем.
• Гибкая архитектура питания: Поддерживает варианты конфигурации с внутренним питанием системы или внешним питанием полевой цепи.
• Съёмные клеммные блоки: Двухуровневые съёмные винтовые клеммные блоки для подключения полевых проводников сечением до 12 AWG (2,5 мм²).
• Конструкция для управления тепловым режимом: Вертикальный наклонный форм-фактор Series C позволяет максимально увеличить плотность размещения в шкафу и способствует вертикальному конвекционному охлаждению.

Применение

• Управление технологическими клапанами: Подключение дискретных электромагнитных клапанов и автоматических отсечных клапанов в системах непрерывного технологического процесса.
• Управление промежуточными реле: Управление слаботочными промежуточными реле и катушками контакторов в центрах управления двигателями (MCC).
• Промышленная индикация: Управление сигнальными лампами, визуальными сигнализаторами и панельными индикаторами.
• Интерфейс дискретной логики: Гальванически развязанные цифровые выходы для подключения подсистем сторонних производителей, комплектных установок и систем безопасности.

Технические характеристики

Подключения / Интерфейсы

Рекомендации по установке

1. Проверка перед установкой: Распакуйте IOTA и осмотрите сборку на наличие физических повреждений. Убедитесь, что номер модели устройства — CC-TDOD61, и подтвердите совместимость с целевыми модулями IOM CC-PDOD51.
2. Монтаж: Закрепите 12-дюймовый IOTA на монтажном канале шкафа системы Series C. Убедитесь, что все винты фиксации основания затянуты для обеспечения непрерывности заземления и подключения к шине питания 24 В постоянного тока.
3. Подключение проводов полевых цепей: Зачистите концы проводов полевых цепей надлежащим образом и подключите дискретные нагрузки с утечкой тока к двухуровневым съёмным клеммным колодкам. Допустимый размер провода — до 12 AWG (2,5 мм²).
4. Выбор питания: Выберите внутреннее распределение питания или подключите изолированный внешний источник питания полевых цепей 24 В постоянного тока в соответствии с требованиями к изоляции системы.
5. Установка IOM: Совместите основные и резервные модули дискретных выходов CC-PDOD51 и вдавите их в соответствующие направляющие пазы IOTA до полной посадки и фиксации защёлками.

Рекомендации по конфигурации и замене

• Конфигурация безопасного состояния: До ввода системы в эксплуатацию убедитесь, что параметры FAILOPT отдельных каналов (удержание последнего значения или перевод в безопасное состояние) заданы в инженерном репозитории контроллера C300.
• Замена IOM под напряжением: В составе резервированного CC-TDOD61 отдельный модуль CC-PDOD51 можно извлекать или устанавливать под напряжением, не прерывая работу выходов полевых цепей активного резервного модуля.
• Проверка перед обслуживанием: Перед обслуживанием полевых устройств или заменой подключённых нагрузок проверьте уровни напряжения питания полевых цепей на клеммах IOTA с помощью калиброванного мультиметра.
