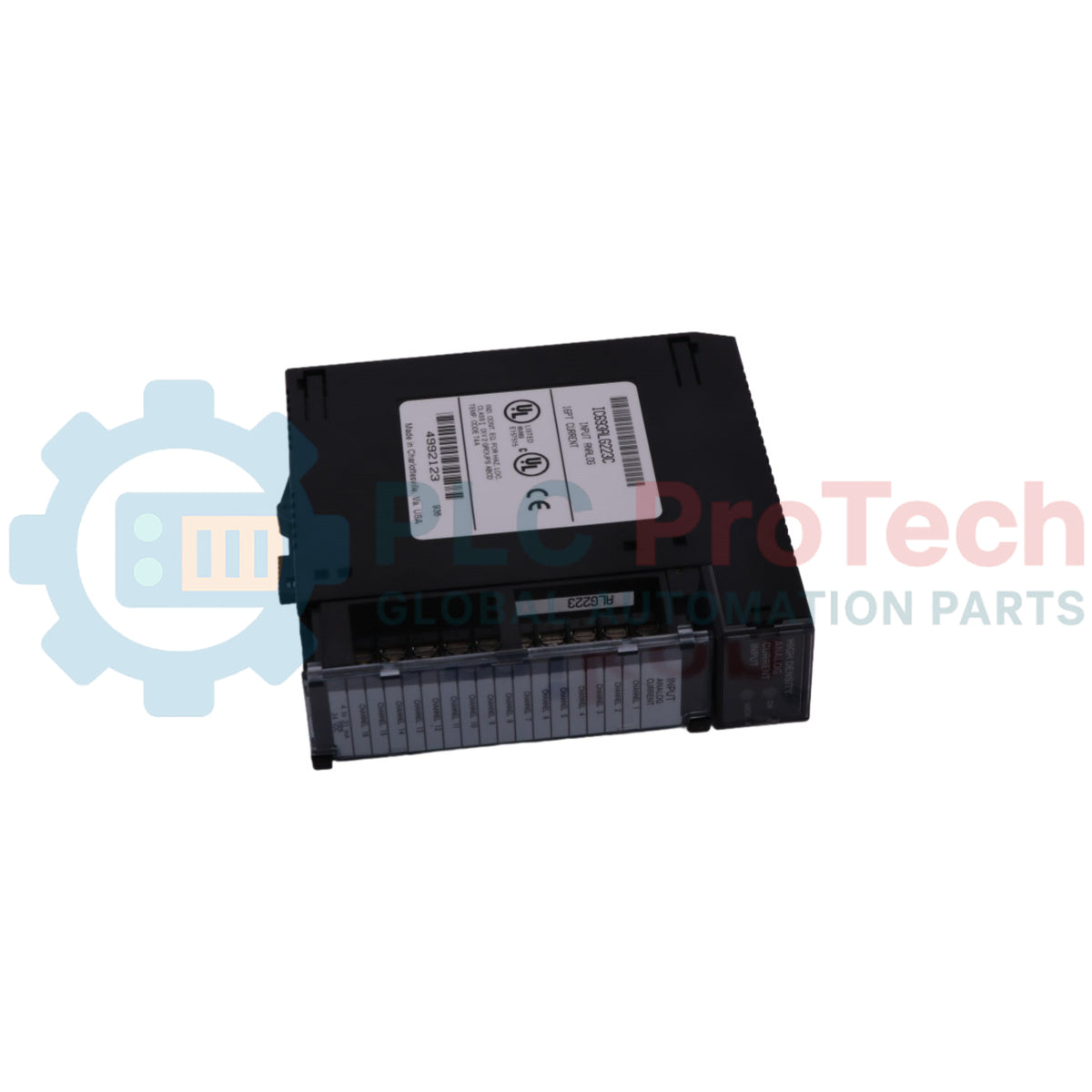

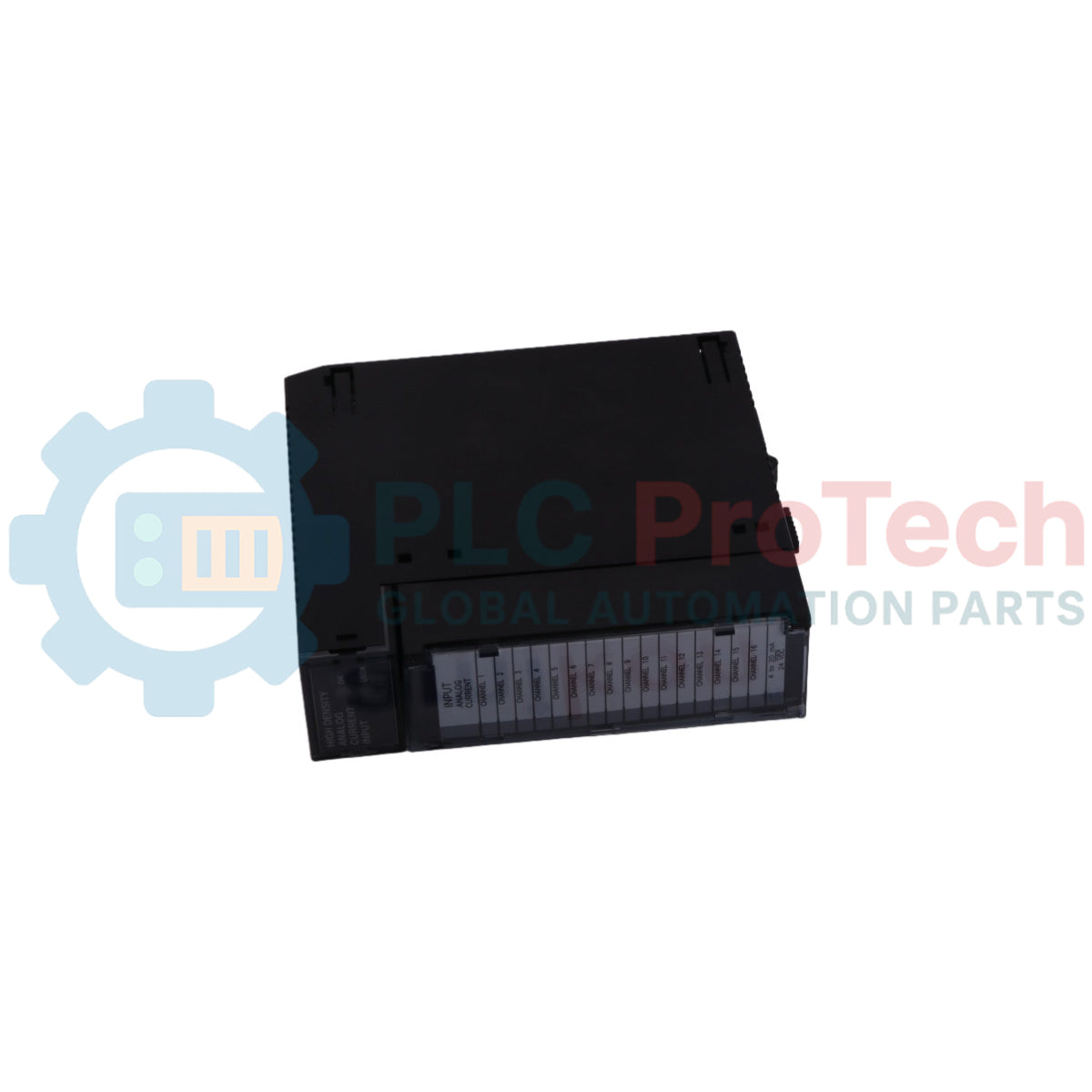

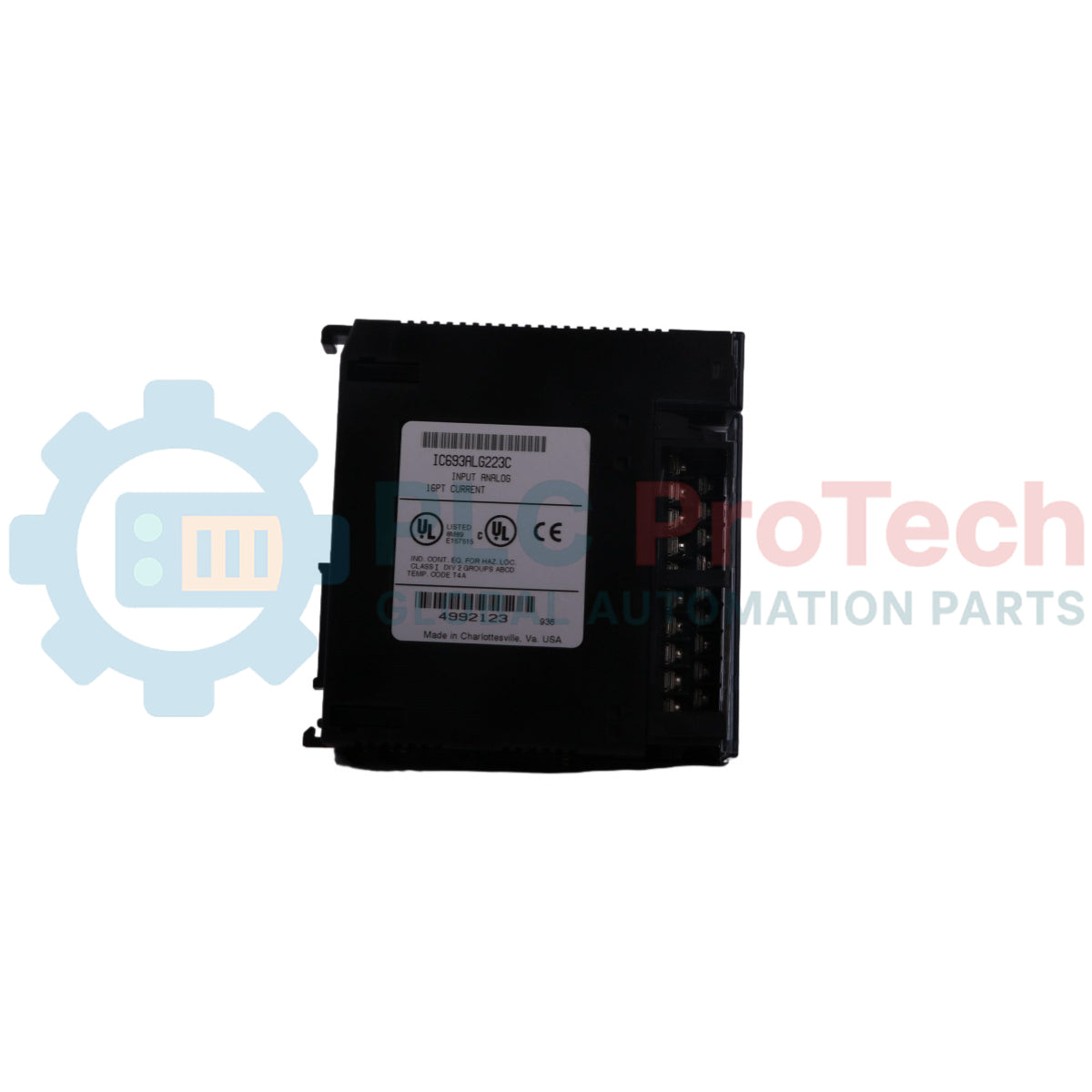

16-канальный модуль аналоговых токовых входов GE Fanuc Series 90-30 IC693ALG223

Обзор продукта

 IC693ALG223 (IC693ALG223) — это 16-канальный аналоговый модуль входов по току высокой плотности и критически важный для безопасности компонент, разработанный GE Fanuc для устаревшей ПЛК-инфраструктуры Series 90-30 . Это аппаратное устройство преобразует непрерывные токовые петли полевых передатчиков в точные детерминированные цифровые отсчёты и предоставляет до 16 однополярных входных каналов с настройкой по трём независимым шкалам измерения. Критически важные технологические среды — включая объекты водоочистки, предприятия целлюлозно-бумажной промышленности и локальные установки смешивания химических веществ — используют IC693ALG223 (IC693ALG223) для мониторинга физических параметров системы, таких как давление, расход и уровень. Благодаря поддержке расширенного диапазона 4–20 мА модуль обеспечивает цифровое масштабирование ниже нуля вплоть до 0 мА. Эта специализированная функция контроля токовой петли позволяет программной диагностике немедленно обнаруживать обрывы проводов, локализуя сбои контрольно-измерительных приборов до того, как они нарушат системные блокировки, и предотвращая дорогостоящие простои объекта.

Архитектура технической конфигурации и диагностики

Внутренняя аппаратная топология, тракты входных сигналов и схема распределения памяти модуля входов по току  IC693ALG223 определяют его возможности обработки.

• Гибкий выбор диапазона для каждого канала: Поддерживается независимая настройка профилей 4–20 мА (от 0 до 32000 отсчётов), 0–20 мА (от 0 до 32000 отсчётов) и расширенного диапазона 4–20 мА (от −8000 до +32000 отсчётов), выбираемых отдельно для каждого канала.

• Встроенное обнаружение обрыва провода: Расширенный диапазон тока использует специальное аппаратное смещение, при котором значение 0 мА соответствует значению счётчика −8000. Это позволяет хост-процессору отличать допустимое низкоуровневое изменение технологического процесса от физического обрыва полевого провода.

• Двойной светодиодный функциональный мониторинг: Два независимых блока индикации состояния с зелёными светодиодами. Верхний светодиод «МОДУЛЬ В НОРМЕ» мигает в режиме реального времени в определённой последовательности во время самодиагностики при запуске, а нижний светодиод «ПИТАНИЕ ПОЛЬЗОВАТЕЛЯ В НОРМЕ» непрерывно проверяет, что внешнее питание аналоговой токовой петли 24 В пост. тока остаётся в пределах рабочих параметров.

• Динамическое масштабирование памяти базовой панели: Регулирует потребление ресурсов ввода-вывода в зависимости от параметров системы, используя от 1 до 16 адресов регистра %AI для данных сигналов и от 8 до 40 битовых адресов %I для передачи в центральный ЦП сведений о состоянии сигналов тревоги в реальном времени — высокий/низкий уровень.

Показатели производительности и основные характеристики

Часто задаваемые вопросы по работе оборудования и распределению ресурсов базовой панели

Как инженеры выявляют внутренние ошибки по характеру мигания верхнего светодиода модуля?

Индикатор «MODULE OK» отображает четкие диагностические коды. Постоянно включенное состояние означает, что внутренняя аппаратная часть проверена, а конфигурация ЦП полностью активна. Непрерывное быстрое мигание указывает, что модуль ожидает файл конфигурации от ЦП Series 90-30. Если светодиод выполняет короткую серию медленных миганий и полностью выключается, модуль не прошел диагностику при включении или столкнулся с неисправимой ошибкой выполнения кода.

Какие параметры ограничивают общее количество карт IC693ALG223, которые можно установить в одной стойке?

Конфигурация системы зависит от двух основных факторов: доступных адресов ссылочной памяти (%AI и %I) и пропускной способности по току объединительной панели. Хотя высокопроизводительный ЦП Model 351 предоставляет достаточно адресного пространства для поддержки до 51 модуля, инженеры должны убедиться, что суммарное потребление 120 мА каждым модулем от шины 5 VDC не превышает максимальный номинальный ток установленного блока питания базовой панели.

Как расширенный диапазон обнаруживает обрыв провода по сравнению со стандартными конфигурациями от 4 до 20 мА?

В стандартных цепях от 4 до 20 мА обрыв провода снижает входной ток до 0 мА, что соответствует значению 0 отсчётов и может скрыть обрыв цепи, представив его как низкое значение технологического параметра. Расширенный диапазон масштабирует ток 0 мА до значения −8000 отсчётов. Системное программное обеспечение может установить нижний предел аварийного сигнала примерно на уровне −2000 отсчётов (3 мА), чтобы мгновенно обнаруживать отказ цепи и инициировать безопасное отключение блокировок.

Протокол выездного проектирования и монтажа

• Подключение экранов к земле и подавление помех:

  Для обеспечения высокой целостности сигнала при наличии сильных радиочастотных помех все кабели аналоговых цепей должны использовать экранированные провода типа «витая пара». Дренажные провода экранов прибора подключайте непосредственно к предназначенным для этого дополнительным заземляющим шпилькам на клеммном блоке Series 90-30. Не допускайте контакта необработанной оплётки экрана с соседними сигнальными винтами и обеспечьте заземление в одной точке на корпусе панели, чтобы предотвратить смещения из-за контуров заземления, искажающие отслеживание 12-битного преобразования.

• Внешний источник питания 24 VDC и подключение общего провода:

  Для работы электроники аналоговой части модулю требуется внешний источник питания +24 VDC, предоставляемый пользователем и подключаемый к клемме 18. Отрицательный провод этого источника питания должен быть напрямую подключён к клемме общего провода пользователя на блоке. Убедитесь, что линия питания остаётся чистой и стабильной, а пульсации напряжения не превышают 10 %, чтобы внешние электрические помехи не вызывали колебаний измерений на однополярных входных каналах.

• Уход за съёмным клеммным блоком и выравнивание при монтаже:

  Модуль использует съёмный клеммный блок, что позволяет заранее выполнить монтаж проводов и быстро заменить модуль на объекте без отсоединения кабелей цепи. При установке клеммного блока обратно на пластиковый корпус платы совместите встроенные фиксаторы и затяните центральный крепёжный винт с моментом 0,5 N·м (4,4 дюйм-фунта). Убедитесь, что все клеммные винты затянуты равномерно, чтобы предотвратить появление контактов с высоким сопротивлением при постоянной низкочастотной вибрации промышленного оборудования.
