Производитель: ICS Triplex
Номер продукта: T8403
Страна происхождения:Соединённые Штаты
Тип продукта: Модуль дискретного ввода
Штрихкод: 8537101190
Оплата: Банковский перевод (T/T), Western Union
Вес: 1180г
Размеры: 31 мм x 266 мм x 303 мм (W x В x Г)
Порт отправления: Сямынь
Гарантия: 12 месяцев

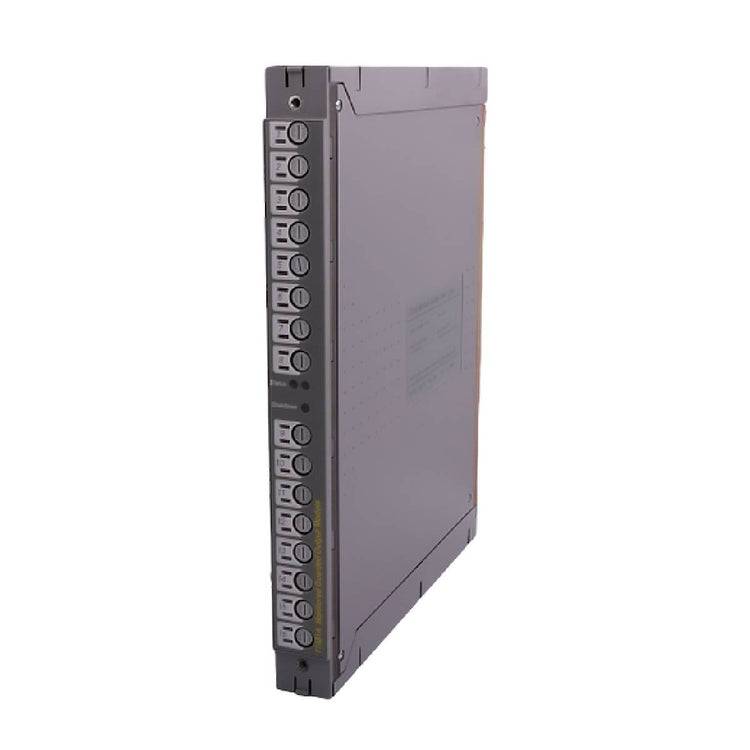

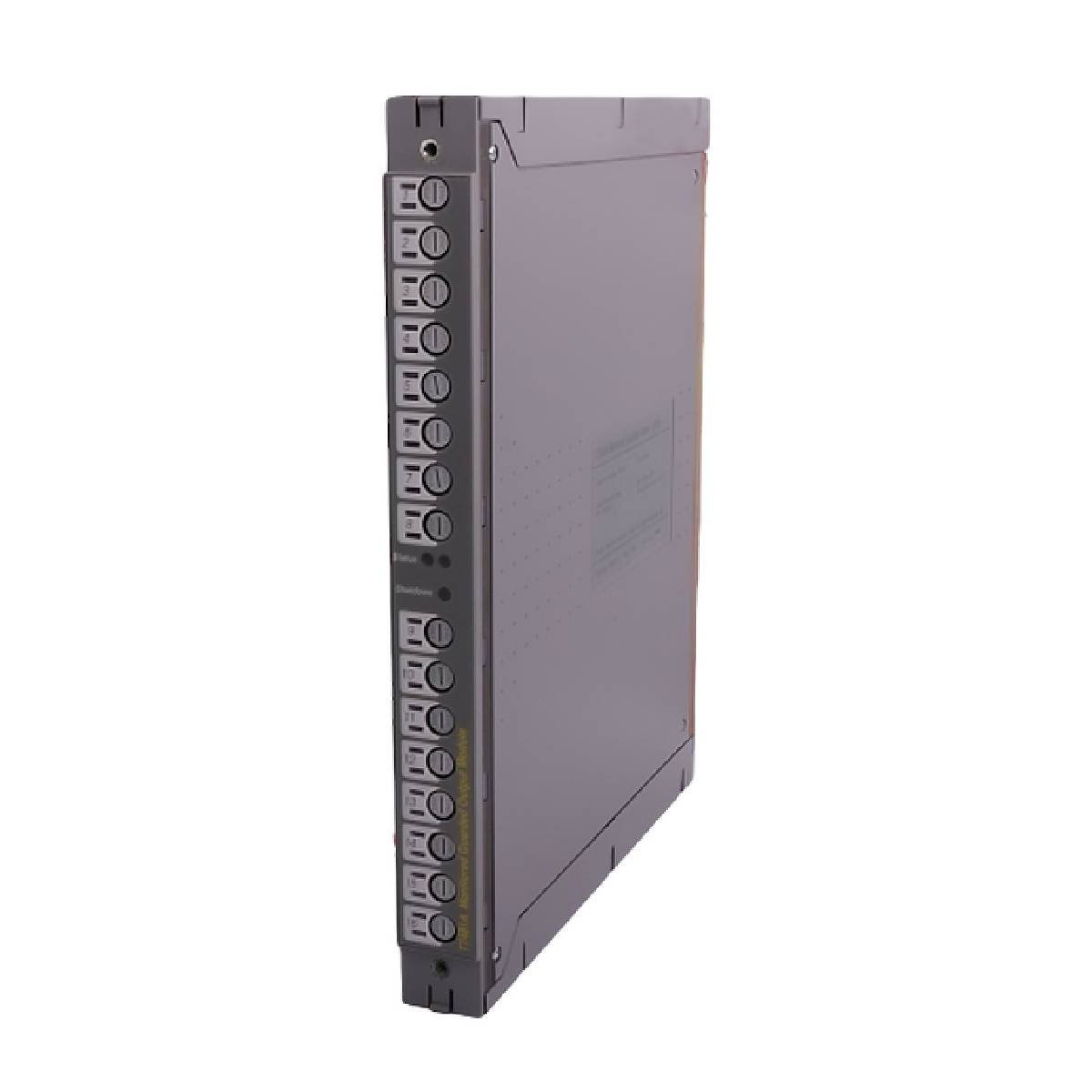

ICS Triplex T8403 Доверенный цифровой входной модуль TMR 24 В пост. тока взаимодействует с 40 полевыми входными устройствами. Отказоустойчивость обеспечивается архитектурой тройного модульного резервирования (TMR) внутри модуля для каждого из 40 входных каналов. Каждый полевой вход дублируется в трёх экземплярах, а входное напряжение измеряется с помощью сигма-дельта входной схемы. Полученное измерение полевого напряжения сравнивается с настраиваемыми пользователем пороговыми напряжениями для определения сообщаемого состояния полевого входа. При установке устройства контроля линии на полевом переключателе модуль может обнаруживать обрывы и короткие замыкания полевых кабелей. Функции контроля линии настраиваются независимо для каждого входного канала. Трёхкратное измерение напряжения в сочетании со встроенным диагностическим тестированием обеспечивает комплексное обнаружение неисправностей и отказоустойчивость. Модуль поддерживает встроенную регистрацию последовательности событий (SOE) с разрешением 1 мс. Изменение состояния инициирует запись SOE. Состояния определяются порогами напряжения, которые можно настраивать отдельно для каждого канала.
| Параметр | Спецификация |
|---|---|
| Электрические характеристики / Питание | |
| Напряжение питания объединительной платы (IMB) | От 20 В пост. тока до 32 В пост. тока |
| Мощность | 20 W |
| Максимальное рассеяние мощности | 29 W |
| Возможности входов | |
| Количество входов | 40 |
| Входной импеданс | 5 кОм |
| Диапазон измерения | от −6 до +36 В постоянного тока |
| Пороговые значения | Настраиваемые |
| Максимальное выдерживаемое напряжение | +50 В постоянного тока |
| Погрешность безопасности | 0,5 В постоянного тока |
| Развязка и защита | |
| Развязка общего полевого провода | 50 В, усиленная изоляция (непрерывно), 250 В, базовая изоляция (при неисправности) [типовые испытания при 2436 В постоянного тока в течение 60 с] |
| Гальваническая развязка между каналами | Отсутствуют |
| Предохранители | Отсутствуют |
| Искробезопасность | Отсутствует — требуется внешний барьер |
| Производительность и SOE | |
| Разрешение события (младший значащий бит) | 1 мс |
| Точность временной метки | +10 мс |
| Условия окружающей среды | |
| Рабочая температура | от 0 °C до +60 °C (от +32 °F до +140 °F) |
| Температура хранения | от −25 °C до +70 °C (от −13 °F до +158 °F) |
| Относительная влажность | 10–95%, без конденсации |
| Физические характеристики и установка | |
| Расположение модуля | Слот модуля ввода-вывода T8100, T8300 |
| Высота | 266 мм (10,5 дюйма) |
| Ширина | 31 мм (1,2 дюйма) |
| Глубина | 303 мм (12,0 дюйма) |
| Масса | 1,18 кг (2,6 фунта) |
| Контакт разъёма | C | B | A |
|---|---|---|---|
| 1 | Линия связи SmartSlot C | Линия связи SmartSlot B | Линия связи SmartSlot A |
| 3 | Канал 28 (+) | Канал 14 (+) | Канал 0 (+) |
| 4 | Канал 28 (+) | Канал 14 (+) | Канал 0 (+) |
| 5 | Канал 29 (+) | Канал 15 (+) | Канал 1 (+) |
| 6 | Канал 29 (+) | Канал 15 (+) | Канал 1 (+) |
| 7 | Канал 30 (+) | Канал 16 (+) | Канал 2 (+) |
| 8 | Канал 30 (+) | Канал 16 (+) | Канал 2 (+) |
| 9 | Обратный провод | Обратный провод | Обратный провод |
| 10 | Канал 31 (+) | Канал 17 (+) | Канал 3 (+) |
| 11 | Канал 31 (+) | Канал 17 (+) | Канал 3 (+) |
| 12 | Канал 32 (+) | Канал 18 (+) | Канал 4 (+) |
| 13 | Канал 32 (+) | Канал 18 (+) | Канал 4 (+) |
| 14 | Канал 33 (+) | Канал 19 (+) | Канал 5 (+) |
| 15 | Канал 33 (+) | Канал 19 (+) | Канал 5 (+) |
| 16 | Канал 34 (+) | Канал 20 (+) | Канал 6 (+) |
| 17 | Канал 34 (+) | Канал 20 (+) | Канал 6 (+) |
| 18 | Канал 35 (+) | Канал 21 (+) | Канал 7 (+) |
| 19 | Канал 35 (+) | Канал 21 (+) | Канал 7 (+) |
| 20 | Обратный провод | Обратный провод | Обратный провод |
| 21 | Канал 36 (+) | Канал 22 (+) | Канал 8 (+) |
| 22 | Канал 36 (+) | Канал 22 (+) | Канал 8 (+) |
| 23 | Канал 37 (+) | Канал 23 (+) | Канал 9 (+) |
| 24 | Канал 37 (+) | Канал 23 (+) | Канал 9 (+) |
| 25 | Канал 38 (+) | Канал 24 (+) | Канал 10 (+) |
| 26 | Канал 38 (+) | Канал 24 (+) | Канал 10 (+) |
| 27 | Канал 39 (+) | Канал 25 (+) | Канал 11 (+) |
| 28 | Канал 39 (+) | Канал 25 (+) | Канал 11 (+) |
| 29 | Канал 40 (+) | Канал 26 (+) | Канал 12 (+) |
| 30 | Канал 40 (+) | Канал 26 (+) | Канал 12 (+) |
| 31 | Канал 41 (+) | Канал 27 (+) | Канал 13 (+) |
| 32 | Канал 41 (+) | Канал 27 (+) | Канал 13 (+) |
