IE2808 BECKHOFF 16-канальный высокоплотный модуль расширения цифрового вывода

Обзор продукта

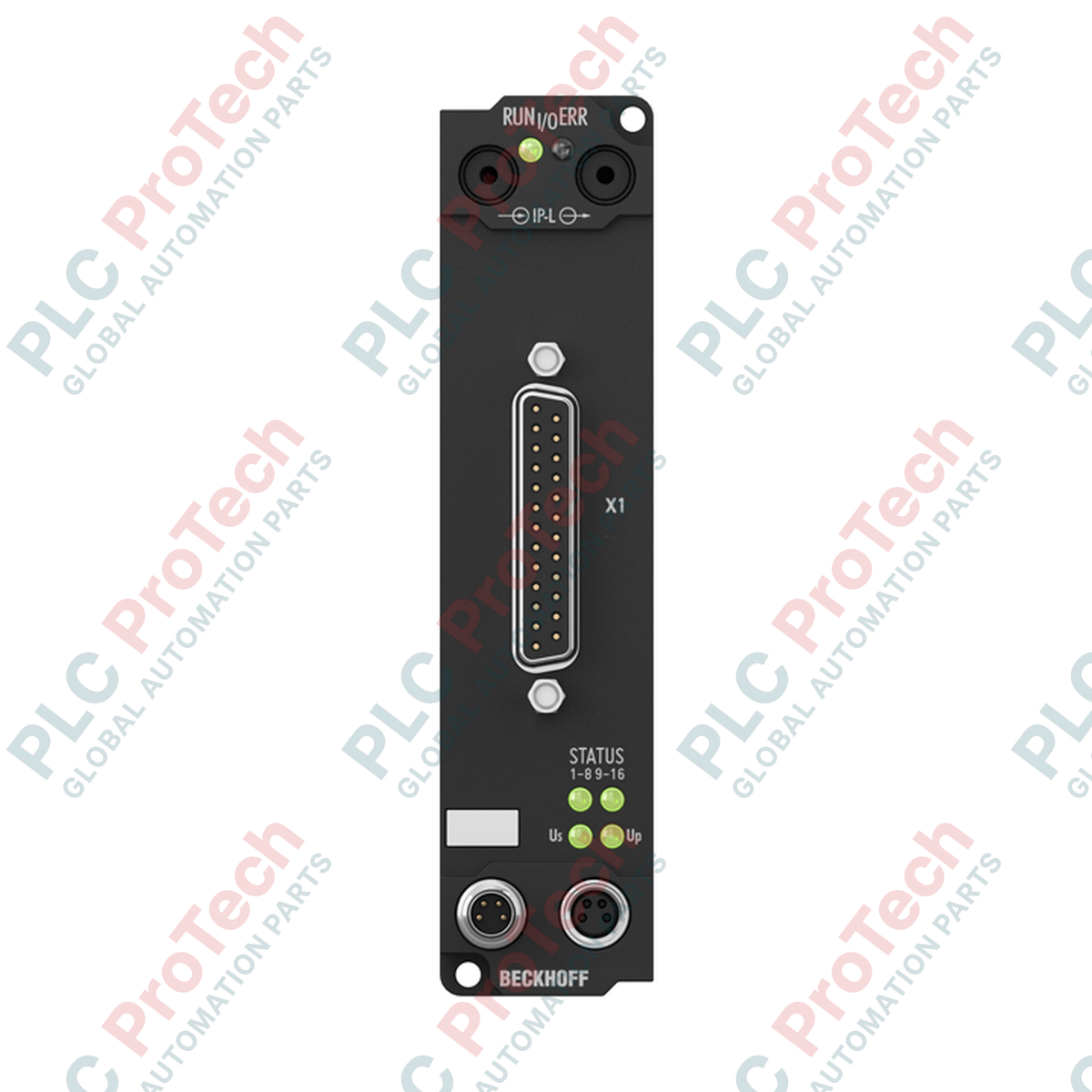

IE2808 (IE2808) представляет собой прочный высокоплотный модуль расширения Extension Box, предназначенный для децентрализованного расширения ввода-вывода в тяжелых промышленных условиях. Разработанный для установки без шкафа управления, этот модуль предоставляет 16 цифровых выходов в компактном корпусе из полиамида со степенью защиты IP67. Он специально предназначен для сопряжения с модулями Beckhoff Fieldbus Box посредством высокоскоростной системы связи IP-Link. Благодаря использованию разъема 25-контактный D-sub для распределения сигналов IE2808 обеспечивает быстрое подключение сложных клапанных блоков, панелей индикаторов или кластеров датчиков и исполнительных механизмов, что делает его важным компонентом B2B-приложений в автомобильной сборке, роботизированных концевых эффекторах и линиях пищевого производства, где обязательны компактность и устойчивость к мойке.

Архитектура оборудования и управление питанием

Архитектура IE2808 оптимизирована для экономии пространства и надежного распределения питания. Модуль оснащен двумя разъемами M8 для питания: одним штекерным разъемом для входящего питания и одним гнездовым разъемом для последовательного подключения дополнительных модулей Extension Box. Такая сквозная конструкция упрощает кабельную разводку в модульных компоновках машин.

Модуль с общим числом 16 каналов поддерживает максимальный суммарный ток 4 A ($\sum 4 A$), при этом каждый отдельный канал способен выдавать 0.5 A. Выходы рассчитаны на работу с омической, индуктивной и ламповой нагрузкой и имеют индивидуальную защиту от короткого замыкания. Интегрирован усовершенствованный протокол обработки ошибок: неисправность любого канала должна быть подтверждена главным контроллером (PLC), прежде чем выход можно будет повторно активировать. Это гарантирует устранение механических неисправностей до возобновления работы системы.

Технические характеристики

Часто задаваемые технические вопросы

Как работает диагностика IE2808?

Модуль дополнительно предоставляет 16-битный образ процесса входов, предназначенный для диагностики. Это позволяет мастеру TwinCAT контролировать каждый выход на наличие коротких замыканий или перегрузок. При возникновении неисправности устанавливается соответствующий диагностический бит, и мастер должен отправить подтверждение неисправности для сброса ошибки.

В чем преимущество разъема D-sub 25?

25-контактный D-sub позволяет объединить 16 сигналов в одном экранированном кабеле. Это значительно экономит место по сравнению с использованием 16 отдельных разъемов M8 или M12, что особенно важно для высокоплотной оснастки на конце руки робота или компактных машинных модулей.

Требуется ли для работы этого модуля Coupler Box?

Да. Поскольку IE2808 является модулем Extension Box, он не подключается напрямую к полевой шине (например, EtherCAT или Profibus). Его необходимо подключить к Fieldbus Box (Coupler) через оптоволоконное или медное соединение IP-Link, чтобы он был виден в сети управления.

Руководство по проектированию и установке

• Герметизация и степень защиты IP: Чтобы сохранить степень защиты IP67, убедитесь, что на 25-контактный разъем D-sub установлен герметичный промышленный кожух. Неиспользуемые разъемы питания M8 необходимо закрыть соответствующими защитными заглушками для предотвращения проникновения влаги и пыли.

• Планирование ограничения тока: Хотя каждый канал рассчитан на 0.5 A, общий ток модуля не может превышать 4 A. При проектировании распределения нагрузки убедитесь, что одновременное включение всех 16 каналов не превышает этот тепловой предел 4 A, чтобы предотвратить внутренний перегрев.

• Механический монтаж: В корпусе предусмотрены два отверстия диаметром 3.5 mm для монтажных винтов M3. Устанавливайте модуль на плоскую поверхность, устойчивую к вибрации. Полиамид PA6 обладает высокой устойчивостью к химическим веществам, однако не затягивайте монтажные винты чрезмерно, чтобы не допустить появления трещин от напряжения в пластике.

Преимущества для проектирования

IE2808 является отличным выбором для расширения ввода-вывода непосредственно на машине. Его малая ширина 30 mm и низкопрофильная конструкция позволяют разместить его в станинах машин, где стандартные блоки ввода-вывода не помещаются. Электрическая изоляция между управляющим напряжением и полевой шиной (через IP-Link) гарантирует, что электрические помехи от мощных полевых исполнительных механизмов не будут влиять на связь с главным контроллером. Благодаря высокой устойчивости к вибрациям и ударам (в соответствии с EN 60068-2-6/27) IE2808 рассчитан на физические нагрузки круглосуточного промышленного производства и обеспечивает надежное высокоплотное решение для выходов, максимально повышая время безотказной работы машины.
