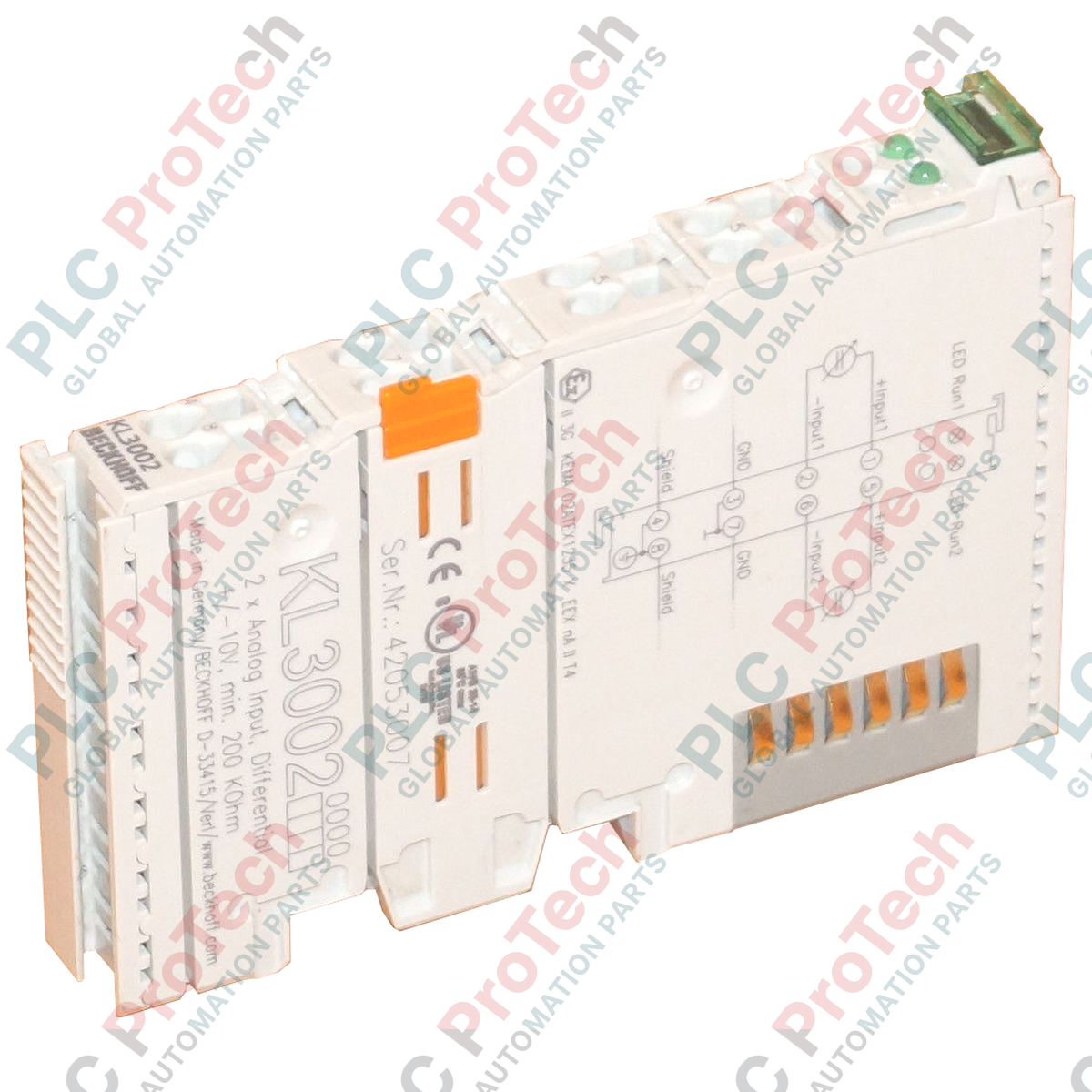

KL3002 Beckhoff, 2-канальный терминал аналогового ввода (от -10 до +10 V)

Обзор продукта

KL3002 (KL3002) — это высокоточный 2-канальный терминал аналогового ввода из системы Beckhoff Bus Terminal. Предназначенный для непосредственного подключения полевых устройств, он обрабатывает биполярные сигналы в диапазоне от -10 В до +10 В. Модуль оцифровывает поступающие аналоговые напряжения с 12-битным разрешением, обеспечивая необходимую точность для контроля частоты вращения двигателей, положения клапанов и обратной связи от датчиков в сложных промышленных контурах. В отличие от стандартных входов, KL3002 оснащён дифференциальными входами в одном корпусе, что обеспечивает высокую целостность сигнала и устойчивость к помехам за счёт подавления синфазных помех — критически важного фактора при прокладке длинных кабелей по территории производственных помещений.

Функциональная архитектура и изоляция

Beckhoff KL3002 разработан для обеспечения высокого уровня безопасности системы и точности данных. Поступающие аналоговые сигналы электрически изолированы от внутренней шины K-bus, что защищает вышестоящее устройство автоматизации (например, Bus Coupler или Embedded PC) от электрических перенапряжений на стороне полевых устройств и контуров заземления. Встроенные светодиодные индикаторы обеспечивают визуальную диагностику в режиме реального времени, подтверждая активный обмен данными с Bus Coupler. Компактная конструкция с «тонкой градацией» позволяет экономично реализовать 2-канальную конфигурацию с общей внутренней точкой потенциала земли, упрощая подключение и сохраняя преимущества дифференциальной измерительной схемы.

Технические характеристики

Часто задаваемые технические вопросы

В чём преимущество «дифференциального входа» KL3002?

Дифференциальный вход измеряет разность напряжений между двумя точками, а не сигнал относительно зашумлённой локальной земли. Благодаря этому KL3002 значительно лучше защищён от электромагнитных помех (EMI), часто создаваемых расположенными рядом мощными приводами переменного тока или тяжёлым промышленным оборудованием.

Как 12-битное разрешение влияет на точность измерения?

При 12-битном разрешении в диапазоне 20 В (от -10 В до +10 В) модуль способен различать 4 096 дискретных уровней. Это обеспечивает шаг измерения примерно 4,88 мВ и высокую точность отслеживания для большинства промышленных систем управления.

Можно ли использовать KL3002 для несимметричных сигналов?

Хотя модуль оптимизирован для дифференциальных сигналов, можно подключить датчик с несимметричным выходом, соединив отрицательный входной терминал с локальной точкой потенциала земли. Однако для максимальной точности и подавления помех рекомендуется использовать полноценное дифференциальное подключение.

Руководство по проектированию и монтажу

• Надёжность подключения: Для всех аналоговых сигналов используйте экранированный кабель типа «витая пара» (STP). Подключите экран кабеля к предусмотренному заземляющему терминалу на силовом контакте Beckhoff или к отдельной шине экрана, чтобы внешние помехи не влияли на 12-битное преобразование.

• Потенциал заземления: Хотя два канала имеют общую внутреннюю точку потенциала земли, убедитесь, что дифференциальное напряжение на входах не превышает максимальные пределы синфазного напряжения, указанные в технической документации Beckhoff, чтобы избежать насыщения или повреждения оборудования.

• Размещение терминала: Чтобы минимизировать погрешности преобразования, вызванные температурным дрейфом, не устанавливайте силовые терминалы с высоким током (например, предназначенные для мощных двигателей постоянного тока) непосредственно рядом с KL3002 без стандартного воздушного зазора или разделительной пластины.

Преимущества для проектирования

KL3002 выгодно отличается совместимостью по принципу «подключи и работай» в экосистеме ввода-вывода Beckhoff. Сверхкомпактный корпус шириной всего 12 мм позволяет реализовать обработку аналоговых сигналов высокой плотности в шкафах управления очень малого размера. Благодаря времени преобразования 1,5 мс модуль обеспечивает быстрое обновление образа процесса ПЛК, поддерживая высокоскоростные контуры управления и регистрацию данных в режиме реального времени. Это прочный и надёжный компонент для промышленных B2B-проектов, в которых точность, изоляция и экономия пространства являются обязательными требованиями.
