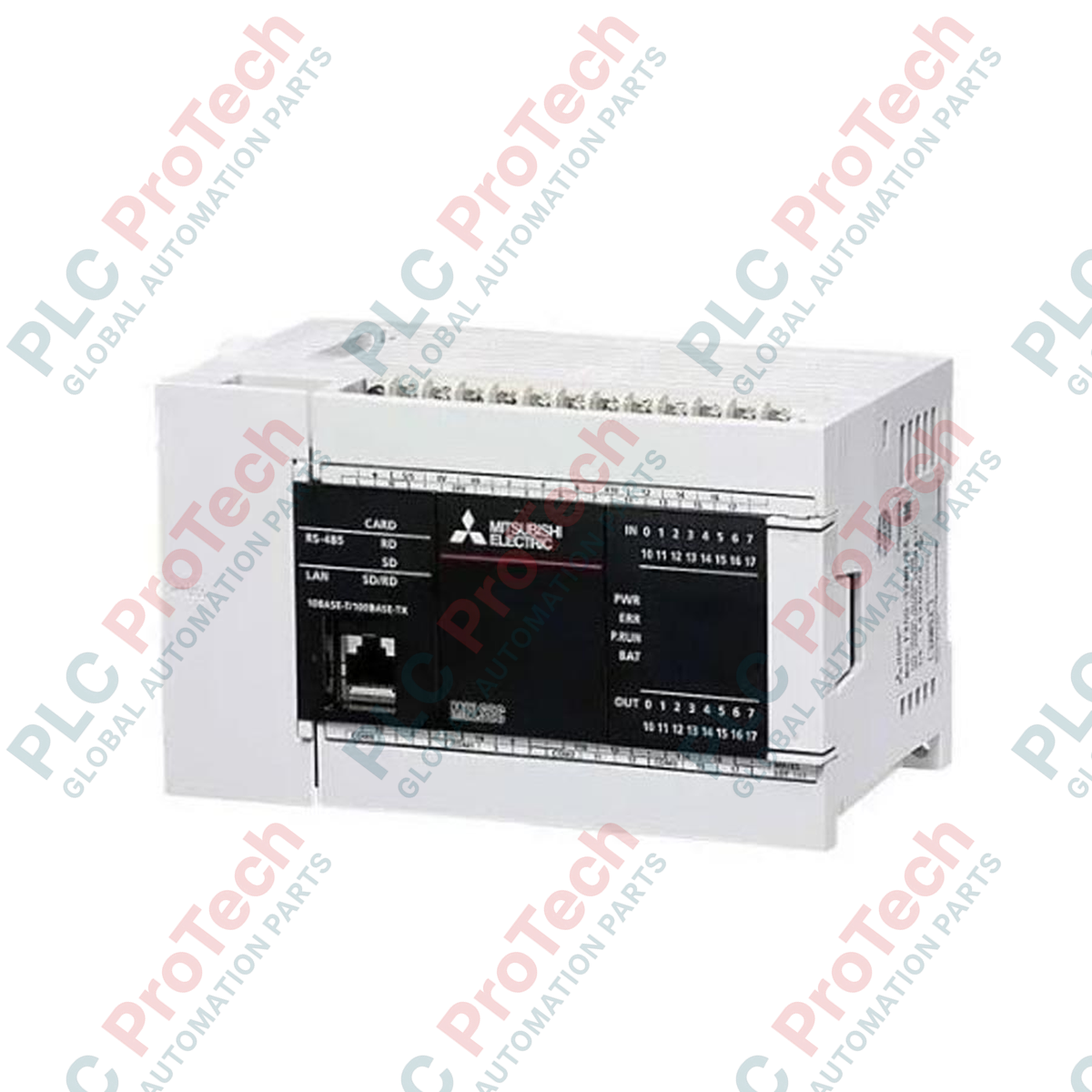

Модуль ЦП серии MELSEC iQ-F Mitsubishi Electric FX5U-32MT/DS

SKU FX5U-32MT/DS

В наличии

12-month warranty
Free returns within 30 days

Производитель: Mitsubishi Electric
Номер продукта: FX5U-32MT/DS
Страна происхождения:Соединённые Штаты
Тип продукта: Модули ЦПУ ПЛК
Оплата: Банковский перевод (T/T), Western Union
Вес: 2000г
Размеры: 150 мм × 120 мм × 110 мм
Порт отправления: Сямынь
Гарантия: 12 месяцев

Описание

В основе Mitsubishi Electric FX5U-32MT/DS лежит выполнение высокоскоростных задач промышленного управления. Это компактный модуль ЦПЛК, относящийся к серии MELSEC iQ-F. Разработанный для решения сложных задач автоматизации, этот центральный модуль объединяет высокоскоростной механизм выполнения программ, встроенные аналоговые возможности и универсальные интерфейсы связи. Работая от источника питания 24 В пост. тока, он напрямую управляет до 32 локальных точек ввода-вывода на корпусе и служит основным контроллером распределённых узлов обработки, систем транспортировки материалов и сложного сборочного оборудования.

Особенности

Вычислительная мощность: высокоскоростное выполнение программ; базовые инструкции выполняются за 34 нс, что позволяет сократить машинный цикл.
Интегрированная связь: встроенный порт Ethernet для подключения к сети и порт RS-485 для многоточечного последовательного управления.
Аналоговые возможности: встроенные 2-канальный аналоговый вход и 1-канальный аналоговый выход (от 0 до 10 В пост. тока) для непосредственного подключения датчиков и приводов.
Слот для SD-карты: поддерживает стандартные карты SD/SDHC для комплексного ведения журналов данных, обновления встроенного ПО и резервного копирования программ.
Расширенное позиционирование: 4-осевой импульсный выход (200 кпульс/с) для точного управления шаговыми или серводвигателями.

Области применения

Многоосевые системы позиционирования на автоматизированных сборочных линиях.
Встроенное управление машинами для упаковочного и этикетировочного оборудования.
Системы перекачки, ОВиК и экологического контроля с использованием встроенных контуров PID.
Системы удалённого мониторинга и телеметрии со встроенной поддержкой протоколов Modbus/TCP или SLMP.

Технические характеристики

Параметр	Спецификация
Производитель	Mitsubishi Electric
Код модели	FX5U-32MT/DS
Напряжение питания	24 В пост. тока (+20%, -15%)
Общее количество встроенных точек ввода-вывода	32 точки
Количество входов	16 точек (24 В пост. тока, с отводом/подачей тока)
Количество выходов	16 точек (транзисторные, с отводом тока)
Допустимый ток встроенного источника питания 5 В пост. тока	900 мА
Допустимый ток встроенного источника питания 24 В пост. тока	480 мА
Объём программной памяти	64 тыс. шагов (флеш-память)
Встроенный порт Ethernet	1 порт (RJ45, 100BASE-TX/10BASE-T)
Встроенный последовательный порт	1 порт (RS-485, клеммная колодка)
Диапазон рабочих температур	От -20 до 55 °C (без образования наледи)
Страна происхождения	Япония
Масса с упаковкой (расчётная)	0,65 кг
Размеры упаковки (расчётные)	150 мм x 120 мм x 110 мм

Подключения и интерфейсы

Клемма / порт	Функция / назначение
L / N (или +, -)	Подключение источника питания: вход 24 В пост. тока
X0–X17	Цифровые входы (выбор конфигурации с отводом или подачей тока через клемму S/S)
Y0–Y17	Транзисторные выходы (конфигурация с отводом тока, общие клеммы)
V+ / CH1 / CH2	Встроенные аналоговые входные каналы (0–10 В пост. тока)
V+ / DA	Встроенный канал аналогового выхода (0–10 В постоянного тока)
SG / SDA / SDB / RDA / RDB	Встроенная клеммная колодка связи RS-485

Альтернативные модели и совместимость

При переносе унаследованных систем серии FX3U (например, FX3U-32MT/DS) на архитектуру FX5U учитывайте, что физические клеммные колодки и монтажные размеры могут немного отличаться. Библиотеки программирования необходимо компилировать в GX Works3, поскольку старые проекты GX Works2 нельзя напрямую выполнить без процедуры преобразования аппаратной конфигурации. Убедитесь, что модули расширения периферии заменены на совместимые модули расширения серии FX5, поскольку для старых блоков расширения FX3 требуется шина преобразования FX5-CNV-BUS.

Типичные ошибки при применении и инженерные примечания

Транзисторные выходы (Y0–Y17) этого модуля предназначены исключительно для работы в режиме сток. Подключение индуктивных нагрузок без внешних обратных или подавляющих диодов приведёт к деградации внутренних выходных транзисторов и может вызвать их отказ в режиме короткого замыкания. Кроме того, при использовании сервисного источника питания 24 В постоянного тока для питания внешних датчиков убедитесь, что суммарный потребляемый ток не превышает 480 мА, чтобы предотвратить тепловое отключение модуля ЦП.

Советы по вводу в эксплуатацию и подключению

Чтобы свести к минимуму высокочастотные помехи на встроенных аналоговых входных каналах, прокладывайте кабели аналоговых сигналов в экранированных витых парах отдельно от высоковольтных кабелей двигателей и силовых кабелей, соблюдая расстояние не менее 100 мм. Подключите экран кабеля к главной заземляющей пластине панели управления в одной точке. При настройке сети RS-485 включите переключатель терминального резистора на боковой стороне модуля FX5U, если он расположен на одном из физических концов линии связи.

FAQ

Каков тип выходов у FX5U-32MT/DS?

FX5U-32MT/DS оснащён 16 транзисторными выходами для конфигурации с коммутацией по минусу, работающими при напряжении от 5 до 30 В постоянного тока.

Какое программное обеспечение требуется для программирования этого центрального процессорного модуля?

Для программирования и настройки требуется GX Works3, входящий в состав программного пакета MELSOFT iQ Works.

Есть ли во встроенном основном блоке аналоговые интерфейсы?

Да, непосредственно в центральный процессор встроены 2 канала аналогового входа (от 0 до 10 В постоянного тока) и 1 канал аналогового выхода (от 0 до 10 В постоянного тока).
