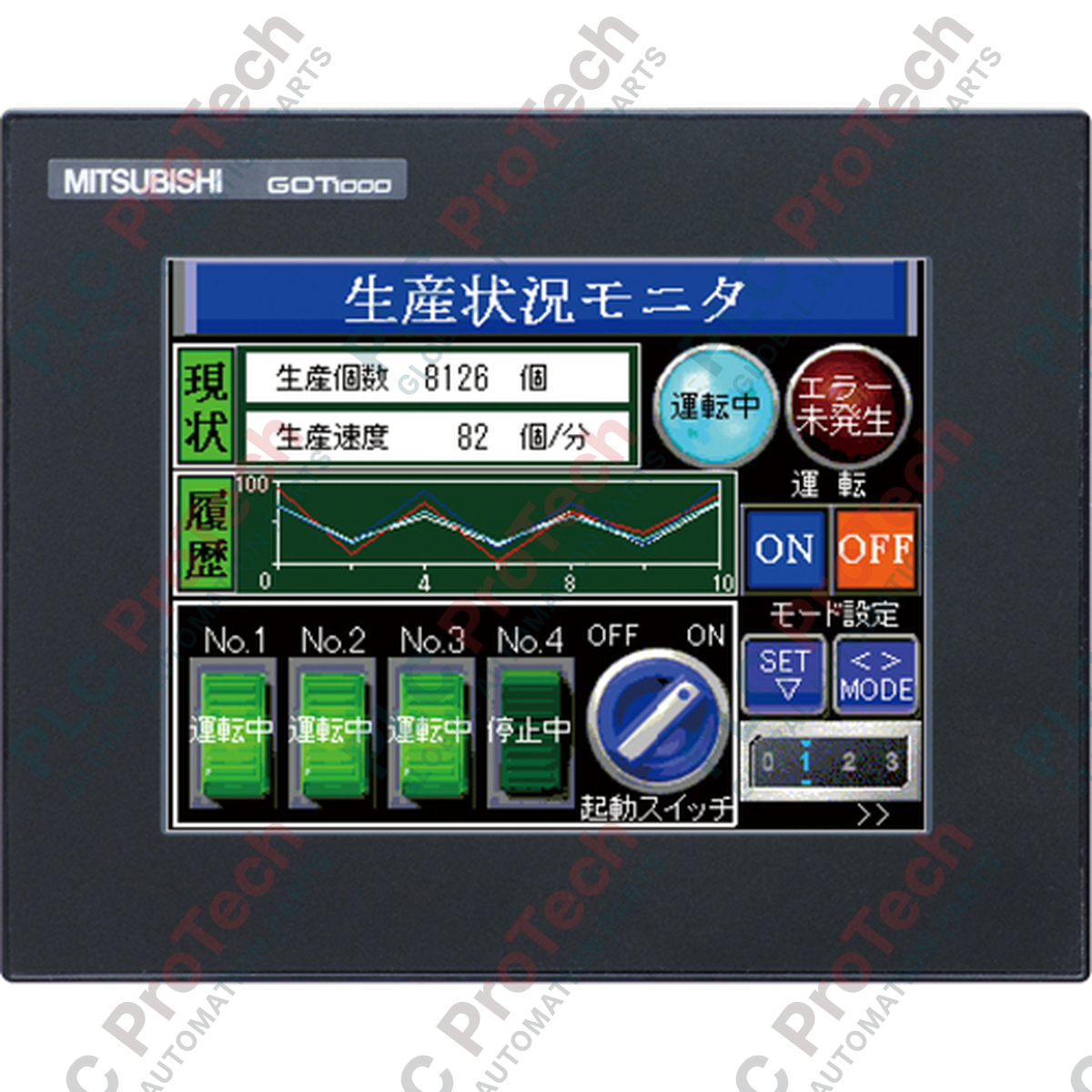

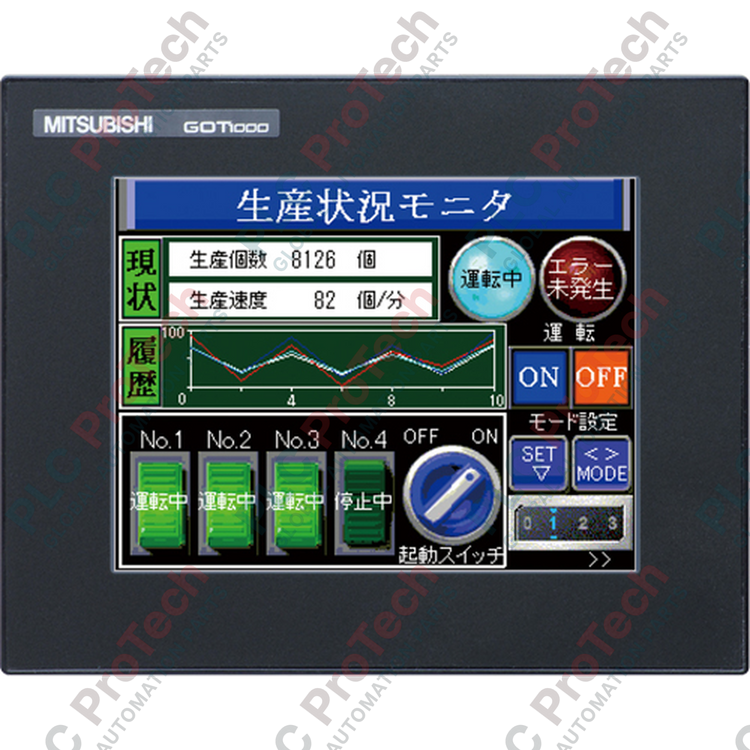

Сенсорный HMI-дисплей Mitsubishi Electric GT1045-QSBD серии GOT1000

SKU GT1045-QSBD

В наличии

12-month warranty
Free returns within 30 days

Производитель: Mitsubishi Electric
Номер продукта: GT1045-QSBD
Origin Соединённые Штаты
Тип продукта: Дисплеи с сенсорным экраном HMI
Оплата: Банковский перевод (T/T), Western Union
Вес: 0.45 kg
Порт отправления: Сямынь
Гарантия: 12 месяцев

Product Description

Описание

GT1045-QSBD, разработанный для промышленных помещений с ограниченным пространством, представляет собой компактный терминал человеко-машинного интерфейса (HMI) серии Mitsubishi Electric GOT1000. Устройство оснащено 4,7-дюймовым цветным ЖК-дисплеем STN, обеспечивающим чёткую многоцветную визуализацию и управление оператором непосредственно на производственном участке. Благодаря двум последовательным портам связи (RS-422/485 и RS-232) и встроенной флеш-памяти он легко интегрируется с различными ПЛК и промышленными контроллерами, сохраняя компактные размеры, подходящие для локальных панелей управления.

Устройство оснащено матричной резистивной сенсорной панелью, обеспечивающей надёжный ввод оператором даже в промышленных перчатках. Оно содержит отдельные области памяти для хранения проекта во время работы и энергозависимых резервных параметров, обеспечивая непрерывность операций в производстве, упаковке и локальных автоматизированных ячейках.

Особенности

Цветовая визуализация: 4,7-дюймовый цветной ЖК-дисплей STN с поддержкой отображения до 256 цветов для визуализации процессов.
Управление с двухточечным касанием: Матричная резистивная сенсорная панель с поддержкой до двух одновременных точек нажатия.
Гибкая связь: Встроенные последовательные интерфейсы RS-422/485 и RS-232 для прямого подключения к ПЛК, приводам и контроллерам.
Надёжная твердотельная память: Встроенная флеш-память объёмом 3 МБ для рабочих данных проекта и SRAM объёмом 128 КБ для хранения аварийных сигналов и рецептов.
Не требующая обслуживания подсветка: Надёжная белая светодиодная подсветка с настраиваемыми таймерами режима ожидания и энергосбережения.
Герметизация передней панели: Защита эквивалентна классу IP67F и предотвращает проникновение жидкости и пыли в сложных производственных условиях.

Применение

Управление и диагностика упаковочного оборудования
Локальное управление насосами систем водоснабжения и водоотведения
Конвейерные системы и системы транспортировки материалов
Системы мониторинга HVAC и панели автоматизации зданий
Точки человеко-машинного интерфейса станков

Технические характеристики

Производитель	Mitsubishi Electric
Артикул / модель	GT1045-QSBD
Серия продукта	GOT1000 (GOT10)
Тип дисплея	Цветной ЖК-дисплей STN
Размер экрана	4,7 дюйма (горизонтальная ориентация)
Разрешение	320 × 240 пикселей (QVGA)
Цвета дисплея	256 цветов
Тип подсветки	Белый светодиод (несъёмный)
Срок службы подсветки	Около 50 000 часов (до снижения контрастности до 1/5 при 25 degC)
Тип сенсорной панели	Резистивная мембранная матрица
Срок службы сенсорной панели	Не менее 1 миллиона операций
Объём флеш-памяти	3MB (для хранения проекта и ОС)
Объём SRAM	128KB (для аварийных сигналов, рецептов и действий по времени)
Резервная батарея	Литиевая батарея GT11-50BAT (срок службы около 5 лет при 25 degC)
Входное напряжение	DC24V (+10%, -15%), пульсация напряжения не более 200 мВ
Потребляемая мощность	Обычный режим: не более 3,6 W; подсветка выключена: не более 2,9 W
Пусковой ток	Не более 15A (длительность 2 мс, максимальная нагрузка)
Степень защиты корпуса	Эквивалентно степени защиты передней панели IP67F (JEM1030)
Рабочая температура	Дисплей: от 0 до 50 degC; без дисплея: от 0 до 55 degC (горизонтальный монтаж) / от 0 до 50 degC (вертикальный монтаж)
Температура хранения	-20–60 degC
Влажность окружающей среды	От 10% до 90% относительной влажности (без конденсации)
Габаритные размеры	139 мм (W) x 112 мм (H) x 41 мм (D)
Размеры монтажного выреза в панели	130 мм (W) x 103 мм (H)
Масса	0,45 кг (без монтажной скобы)

Подключения и интерфейсы

Порт интерфейса	Тип разъёма	Характеристики и поддерживаемые скорости
RS-422/485 (общий)	9-контактный D-sub (гнездо)	Поддерживает скорость до 115,200 bps; настраиваемый оконечный резистор (OPEN / 110 Ом / 330 Ом с помощью встроенного переключателя)
RS-232	9-контактный D-sub (штекер)	Поддерживает скорость до 115,200 bps
USB (устройство)	USB Mini-B	1 канал, Full-Speed 12 Mbps для передачи программ и связи с ПК

Соответствие требованиям и сертификация

Сертифицировано по UL / cUL
CE (директива EMC)
CE (директива RoHS)
KC (корейская сертификация)

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

Каково разрешение дисплея GT1045-QSBD HMI?

GT1045-QSBD оснащён экраном STN цветного ЖК-дисплея размером 4,7 дюйма с разрешением QVGA 320 x 240 пикселей.

Какие коммуникационные интерфейсы встроены в этот HMI?

Он включает один канал RS-422/485 (D-sub 9-контактный разъём, гнездо), один канал RS-232 (D-sub 9-контактный разъём, штекер) и один USB Mini-B порт устройства для настройки системы.

Требуется ли для GT1045-QSBD батарея для сохранения данных?

Да, используется литиевая батарея GT11-50BAT для резервного питания данных часов, истории тревог, данных рецептов и значений настроек временных действий.

Какой класс защиты от проникновения у этого устройства?

Передняя панель HMI имеет степень защиты, эквивалентную IP67F, что обеспечивает защиту от пыли и струй воды при правильном монтаже в подходящую панель.

Какое напряжение питания требуется для работы?

GT1045-QSBD работает от постоянного тока 24 В (+10%, -15%) с нормальным потреблением энергии не более 3,6 Вт.
