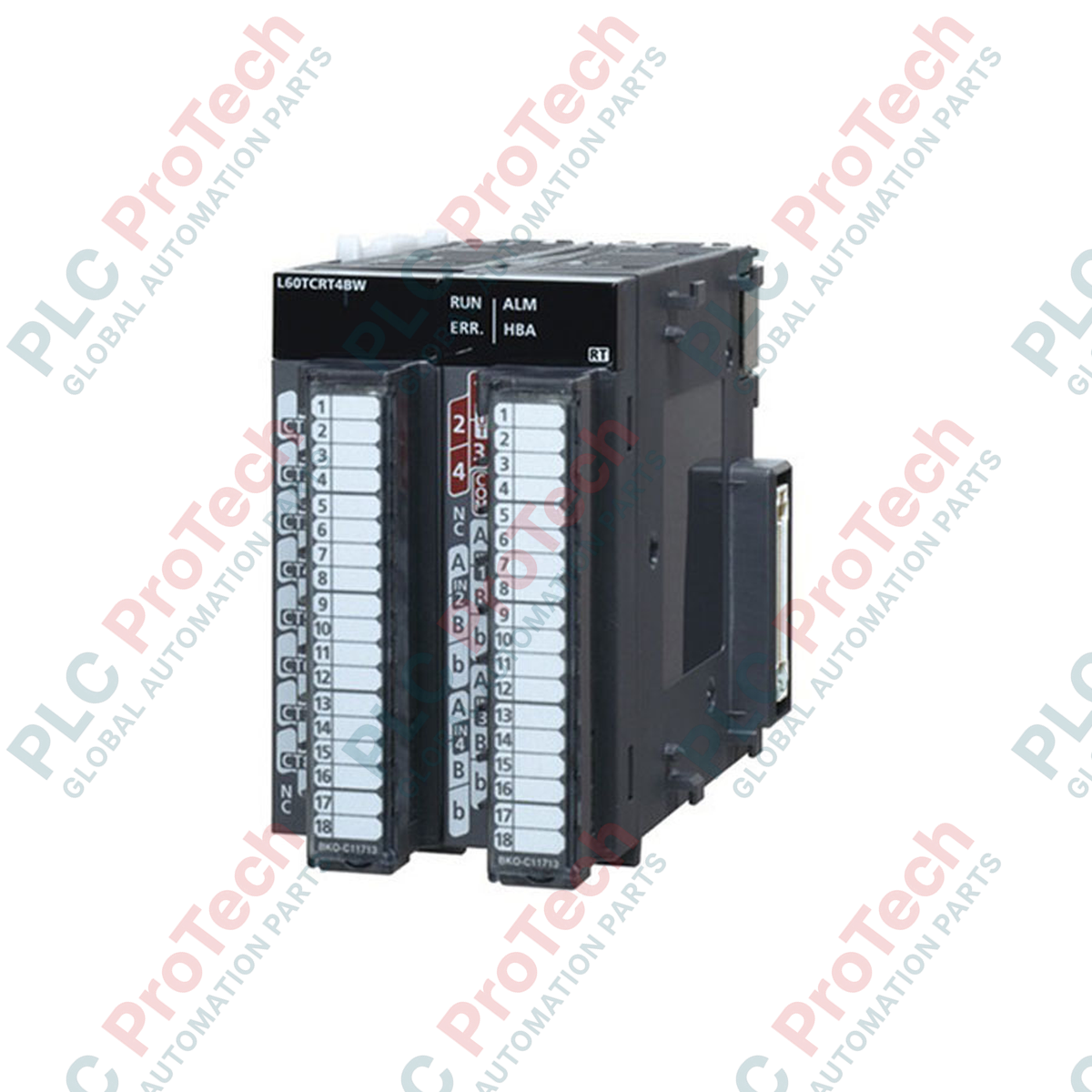

Модуль температурного контроля Mitsubishi Electric L60TCRT4BW-CM серии MELSEC L

Описание

Обеспечивая высокоточную регулировку контуров теплового процесса, Mitsubishi Electric L60TCRT4BW-CM выполняет функции многоканального модуля управления температурой в составе платформы программируемых контроллеров серии MELSEC L. Этот модуль объединяет входы для термопар и RTD со специализированными транзисторными выходами, обеспечивая замкнутое PID-регулирование непосредственно на уровне стойки ПЛК и сводя к минимуму объём обмена данными с хост-контроллером. Благодаря встроенной функции обнаружения отключения нагревателя модуль в режиме реального времени отслеживает уровни тока, выявляя неисправности нагревательных элементов до того, как они повлияют на качество производства.

Особенности

• Четыре независимых канала температурных входов с поддержкой датчиков RTD и термопар.
• Интегрированная функция обнаружения отключения нагревателя для диагностики неисправностей в режиме реального времени.
• Конструкция с транзисторными выходами, оптимизированными для управления внешними твердотельными реле (SSR).
• Автономное выполнение PID-регулирования независимо от цикла сканирования ЦП.
• Прямая интеграция в объединительную плату серии MELSEC L.

Применение

• Температурные зоны литья под давлением и экструзии пластмасс.
• Промышленные печи, термические печи и линии термообработки.
• Термические камеры для производства полупроводников.
• Системы обработки и пастеризации пищевых продуктов.

Таблица технических характеристик

Альтернативные модели и совместимость

L60TCRT4BW-CM полностью совместим со стандартными модулями ЦП MELSEC L Series. Обратите внимание: суффикс «-CM» обозначает соответствие региональным стандартам, но модуль имеет те же электрические характеристики, клеммный блок и параметры программирования, что и стандартный модуль L60TCRT4BW. Конфигурирование полностью поддерживается в программных средах GX Works2 и GX Works3.

Типичные ошибки при применении и инженерные примечания

При использовании функции обнаружения отключения нагревателя необходимо выбрать соответствующие трансформаторы тока (CT) и подключить их к соответствующим входам. Прокладка сигнальных проводов термопар в непосредственной близости от высоковольтных кабелей переменного тока может создавать электромагнитные помехи, вызывающие колебания в расчёте PID и нестабильность контура. Всегда прокладывайте сигнальные линии в отдельных заземлённых металлических кабелепроводах.

Советы по вводу в эксплуатацию и подключению

До первоначальной инициализации модуля задайте правильные типы входов термопар или термопреобразователей сопротивления в параметрах GX Works, чтобы предотвратить ошибки недопустимой конфигурации входов. Для обеспечения точности компенсации температуры холодного спая не устанавливайте модуль рядом с компонентами, выделяющими много тепла, внутри шкафа и убедитесь, что вентиляционные отверстия в верхней и нижней частях L60TCRT4BW-CM не перекрыты.
