Описание

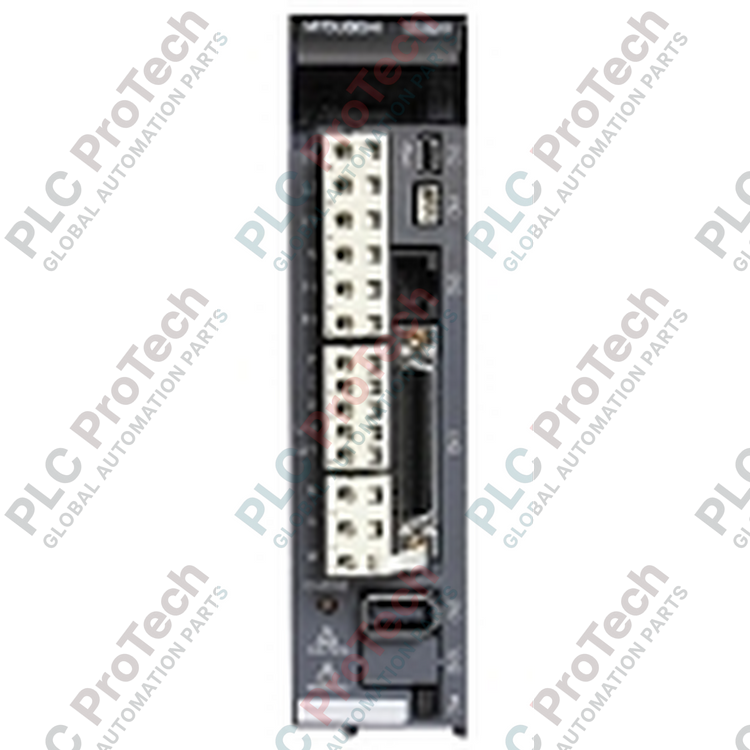

Прецизионные профили движения в архитектурах промышленной автоматизации с высокими требованиями обеспечиваются цифровым Mitsubishi Electric MR-J3-500A — сервоприводом переменного тока MELSERVO-J3, предназначенным для управления поворотными сервомоторами мощностью 5,0 кВт. Устройство оснащено универсальным интерфейсом аналоговых сигналов и импульсной последовательности, обеспечивающим бесшовную интеграцию с традиционными контурами управления позиционированием, скоростью и моментом. Благодаря адаптивной автоматической настройке в реальном времени и усовершенствованным фильтрам подавления вибраций этот сервопривод динамически компенсирует механический резонанс и колебания инерции нагрузки, обеспечивая стабильное высокоскоростное позиционирование.
Особенности
-
Совместимость с обратной связью высокого разрешения: Нативно взаимодействует с 18-битными абсолютными/инкрементальными энкодерами (262 144 импульса на оборот), обеспечивая исключительную стабильность скорости и точность слежения.
-
Усовершенствованное подавление вибраций: Использует адаптивные фильтры управления вибрациями, которые автоматически регулируются для устранения высокочастотных механических резонансов и низкочастотных колебаний нагрузки.
-
Автоматическая настройка в реальном времени: Непрерывно отслеживает изменения инерции станка во время работы, автоматически оптимизируя параметры усиления без необходимости ручной настройки на месте.
-
Прочная электрическая конструкция: Включает встроенные схемы динамического торможения для контролируемого аварийного замедления при высоком моменте инерции.
Применения
- Высокоскоростные упаковочные системы «pick-and-place».
- Многоосевые обрабатывающие центры с ЧПУ и оборудование для обработки металла.
- Автоматизированные системы перемещения материалов и портальные подъёмники большой грузоподъёмности.
- Линии сборки автомобилей и прецизионные индексирующие столы.
Технические характеристики
| Параметр |
Значение характеристики |
| Производитель |
Mitsubishi Electric |
| Номер модели |
MR-J3-500A |
| Серия |
MELSERVO-J3 |
| Совместимая мощность мотора |
5,0 кВт (5000 Вт) |
| Вход питания главной цепи |
Трёхфазное напряжение 200–230 В переменного тока, 50/60 Гц |
| Вход питания цепи управления |
Однофазное напряжение 200–230 В переменного тока, 50/60 Гц |
| Номинальное выходное напряжение |
Трёхфазное напряжение 170 В переменного тока (управление ШИМ) |
| Метод управления |
Синусоидальное ШИМ-управление, система управления током |
| Интерфейс управления |
Интерфейс импульсного входа / команды аналогового напряжения |
| Динамическое торможение |
Встроенный |
| Система охлаждения |
Вентилятор принудительной вентиляции |
| Рабочая температура окружающей среды |
от 0 до 55 °C (без замерзания) |
| Масса с упаковкой (расчётная) |
6,0 кг |
| Размеры упаковки (расчётные) |
350 мм x 250 мм x 150 мм |
Подключения и интерфейсы
| Клемма / разъём |
Функциональное назначение |
| L1, L2, L3 |
Вход питания главной цепи (трёхфазный переменный ток) |
| L11, L21 |
Вход питания цепи управления (однофазный переменный ток) |
| U, V, W |
Разъём подключения питания сервомотора |
| P, C, D |
Клеммы интерфейса внешнего тормозного регенеративного резистора |
| CN1 |
Разъём сигналов ввода-вывода (аналоговые команды, управляющие сигналы, импульсный вход) |
| CN2 |
Коммуникационный порт обратной связи энкодера |
| CN3 |
Программное обеспечение для настройки с ПК (MR Configurator), последовательный коммуникационный порт |
Практические инженерные выводы
Альтернативные модели и совместимость
При модернизации устаревшего оборудования управления движением с переходом на более новые архитектуры MR-J3-500A можно заменить соответствующей моделью новой серии MELSERVO-J4 (MR-J4-500A). Однако для этой модернизации потребуется комплект переходных кабелей для адаптации старой проводки энкодера, а также переходные адаптеры для механического монтажа, поскольку крепежные отверстия отличаются. Перед снятием неисправного устройства всегда создавайте резервную копию параметров привода с помощью программного обеспечения MR Configurator версии MRZJW3-SETUP221E или более поздней через порт CN3.
Проблемы применения и инженерные примечания
При мощности 5,0 кВт тепловыделение внутри электрических шкафов значительно. Обеспечьте зазор не менее 40 мм сверху и снизу усилителя для циркуляции воздуха. При профилях с частым циклическим торможением встроенный рекуперативный резистор может перегрузиться, вызвав ошибку AL.30 (ошибка рекуперации). В таких обстоятельствах необходимо отсоединить встроенную резисторную перемычку между клеммами P и D и установить внешний высокомощный рекуперативный тормозной резистор, например MR-RB5E, между клеммами P и C.
Советы по вводу в эксплуатацию и подключению проводов
Для конфигураций с абсолютным позиционированием необходимо подключить внешнюю батарею (MR-J3BAT) к специальному разъему на передней панели устройства, чтобы сохранять многооборотные данные энкодера при отключенном питании. Кроме того, подключите источник питания цепи управления (L11/L21) до главного контактора питания. Это обеспечивает сохранение приводом связи с абсолютным энкодером и отображение активных диагностических сообщений об ошибках на встроенном светодиодном дисплее даже при отключении основного трехфазного питания (L1/L2/L3) в аварийной ситуации.
Рекомендации по установке
КРИТИЧЕСКОЕ ПРЕДУПРЕЖДЕНИЕ
Перед выполнением монтажных работ, подключением проводов или ручной проверкой полностью обесточьте входные трехфазные линии питания. После отключения питания подождите не менее 15 минут, чтобы внутренние конденсаторы высоковольтной шины разрядились. Перед работой с физическими клеммами или соединениями убедитесь, что светодиодный индикатор заряда на передней панели полностью погас.
1
Механический монтаж: Надежно установите устройство вертикально на плоской панели без вибраций, используя задние монтажные винты. Убедитесь, что воздушный поток от охлаждающего вентилятора полностью не ограничен.
2
Заземление: Создайте надежную систему заземления, соединив клемму защитного заземления (PE) усилителя с главной заземляющей шиной шкафа медным проводом с низким импедансом.
3
Подключения питания и управления: Прокладывайте линии цепи управления (L11/L21) и силовой цепи (L1/L2/L3) отдельно от выходов питания двигателя (U/V/W), чтобы минимизировать электромагнитные помехи (EMI). Для сигнальных соединений используйте экранированные кабели типа «витая пара».
4
Конфигурация параметров: Сначала включите цепь управления, установите последовательную связь через порт CN3 и загрузите/проверьте рабочие конфигурации параметров перед включением основного источника питания.
