Описание

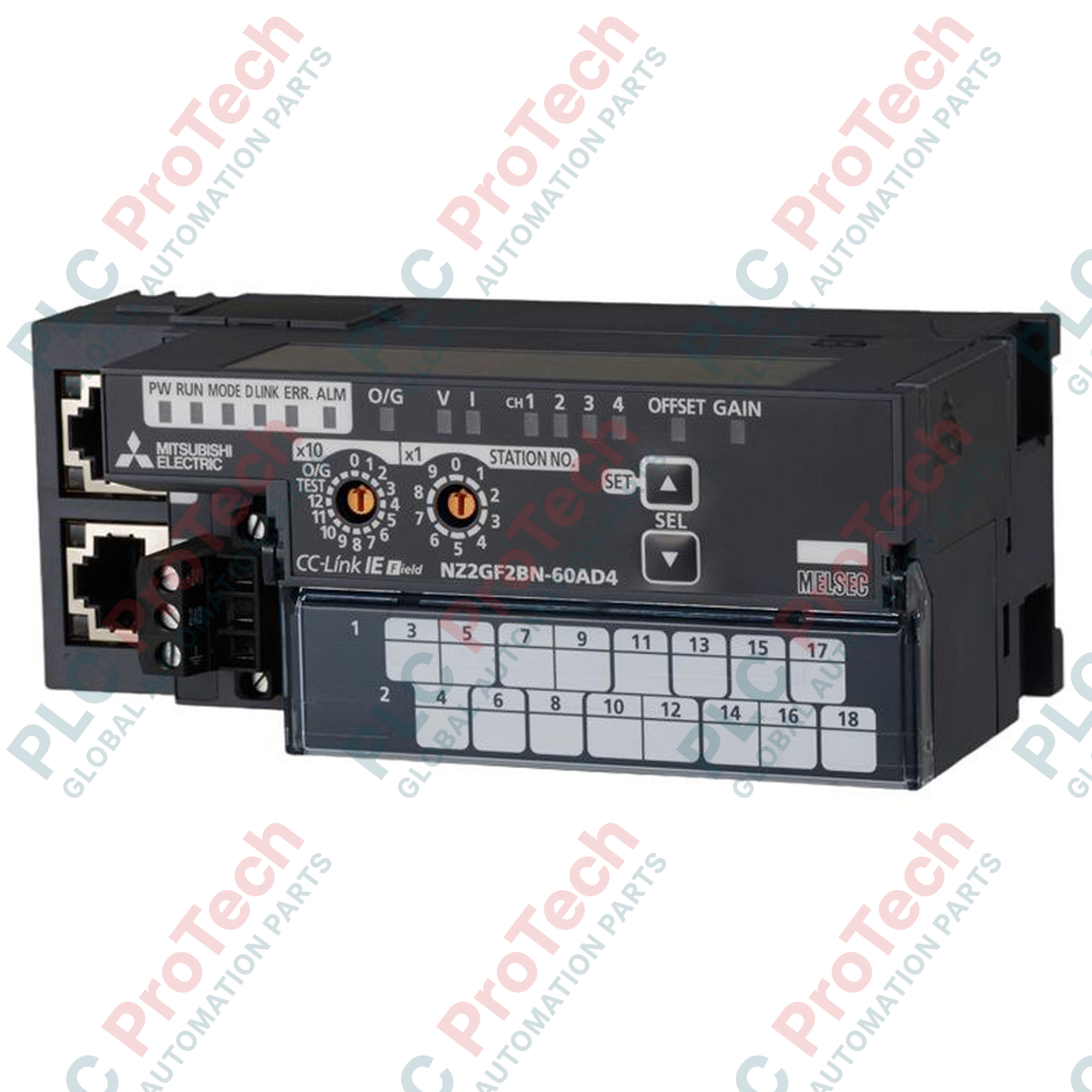

Настроенный как узел сбора аналоговых сигналов для архитектур сети CC-Link IE Field, Mitsubishi Electric NZ2GF2BN-60AD4 обеспечивает высокоскоростное и точное аналогово-цифровое преобразование на четырёх независимых каналах. Разработанный для интеграции в сложные системы промышленной автоматизации, этот модуль преобразует внешние физические сигналы напряжения и тока в высокоточные 16-битные знаковые двоичные данные. Предотвращение земляных петель обеспечивается надежной гальванической развязкой между коммуникационными сетями, цепями питания и внутренними аналоговыми контурами, что гарантирует надежную работу в условиях высокого уровня помех.
Особенности
-
Четыре канала: Поддержка до 4 аналоговых входных точек на модуль.
-
Настраиваемые режимы входа: Конфигурации напряжения (-10 до 10 В постоянного тока) и тока (0 до 20 мА постоянного тока) выбираются для каждого канала.
-
Высокоточное цифровое преобразование: Преобразует входные сигналы в 16-битные знаковые двоичные значения от -16384 до 16383.
-
Многоуровневая электрическая изоляция: Изоляция с помощью фотопары для сетевых коммуникаций и трансформаторная изоляция для распределения питания.
-
Съемная клеммная колодка: Использует 18-точечную двухсекционную клеммную колодку для упрощения полевых подключений и обслуживания.
Применения
-
Непрерывный мониторинг процессов: Интеграция передатчиков давления, температуры и уровня в центральные системы управления.
-
Водоснабжение и очистка сточных вод: Сбор физических данных с широко распределённых расходомеров и систем химического анализа.
-
Сборка и автоматизация сборки: Высокоскоростные обратные связи в механических штамповочных, системах контроля натяжения и роботизированном позиционировании.
Технические характеристики
| Параметр |
Значение спецификации |
| Производитель |
Mitsubishi Electric |
| Номер модели |
NZ2GF2BN-60AD4 |
| Сетевой протокол |
Сеть CC-Link IE Field |
| Входные каналы |
4 канала (4 точки / модуль) |
| Диапазон входного напряжения |
-10 до 10 В постоянного тока (входное сопротивление: 1 МОм) |
| Диапазон входного тока |
0–20 мА постоянного тока (входное сопротивление: 250 Ом) |
| Цифровое разрешение |
16-битное знаковое двоичное значение (-16384 до 16383) |
| Изоляция связи от аналоговых цепей |
Изоляция с помощью фотопары |
| Изоляция питания от аналоговых цепей |
Трансформаторная изоляция |
| Изоляция между каналами |
Без гальванической развязки |
| Выдерживаемое напряжение |
500 В переменного тока в течение 1 минуты (между питанием/коммуникацией и аналоговыми входами) |
| Коммуникационный интерфейс |
Разъем RJ45 |
| Входы/выходы |
18-точечная двухсекционная клеммная колодка (винт M3) |
| Клемма питания |
Клеммная колодка с винтовым зажимом M2.5 с подключением FG |
| Совместимость с креплением |
DIN-рейка TH35-7.5Fe, TH35-7.5Al (IEC 60715) |
| Вес устройства |
0,31 кг |
| Вес при транспортировке (расчетный) |
1,50 кг |
Подключения и интерфейсы
| Клемма / Порт |
Тип интерфейса |
Функциональная роль |
| Порт RJ45 |
Промышленный Ethernet |
Физическая коммуникационная связь сети CC-Link IE Field |
| 18-точечная клеммная колодка |
Клеммная колодка с винтовым зажимом M3 |
Подключения аналоговых входных сигналов для каналов с 1 по 4 |
| Клемма питания |
Клеммный блок с винтовыми зажимами M2.5 |
Внешнее питание модуля 24 В постоянного тока и функциональное заземление (FG) |
Эмпирические инженерные рекомендации
Альтернативные модели и совместимость
NZ2GF2BN-60AD4 работает как стандартная ведомая станция в системах CC-Link IE Field Network. При замене устаревших аналоговых блоков CC-Link на основе последовательного интерфейса убедитесь, что модуль ПЛК главной станции (например, QJ71GF11-T2 или эквивалент RJ71GP21-SX) поддерживает соответствующее обновление профиля сети. Используйте утилиты настройки параметров GX Works2 или GX Works3 для правильного отображения системных переменных.
Ошибки применения и инженерные заметки
Важный момент при проектировании систем — отсутствие изоляции между отдельными входными каналами. Хотя существует надежная гальваническая изоляция, защищающая логику связи и внешние основные клеммы питания, аналоговые каналы имеют общий возвратный путь. Подключение датчиков с разными потенциалами земли к разным каналам одного модуля может вызвать токи петли заземления, что приведет к смещениям измерений или повреждению компонентов. Если изоляция датчиков в полевых условиях невозможна, необходимо установить внешние изоляторы сигналов последовательно.
Советы по вводу в эксплуатацию и подключению проводки
Чтобы предотвратить нестабильность измерений, вызванную высокочастотными электромагнитными помехами, всегда используйте экранированные витые пары (STP) для аналоговых сигналов. Экраны кабеля подключайте непосредственно к клемме FG модуля. Строго соблюдайте настройки момента затяжки винтов клеммных колодок: ограничьте момент для винтов M3 клеммного блока от 0,43 до 0,57 Нм, а для винтов блока питания M2.5 — от 0,5 до 0,6 Нм, чтобы избежать повреждения точек соединения.
Руководство по установке
КРИТИЧЕСКОЕ ПРЕДУПРЕЖДЕНИЕ: Полностью изолируйте и заблокируйте все источники питания, подающие питание на корпус управления, перед попыткой монтажа, подключения проводов или снятия модуля. Несоблюдение отключения внешних систем может привести к электрическому удару, неожиданным состояниям системы управления или физическому повреждению оборудования.
1
Совместите задний монтажный язычок модуля с верхним фланцем стандартной DIN-рейки TH35. Нажмите вниз и поверните устройство вперед, пока нижний фиксатор не защелкнется надежно на месте.
2
Подключите внешние линии питания 24 В постоянного тока и провод системы заземления к клеммному блоку M2.5, затянув клеммы с максимальным моментом 0,6 Нм.
3
Завершите подключение отдельных проводов аналоговых датчиков на съемном клеммном блоке с 18 точками. Надежно зафиксируйте сборку клеммного блока обратно в корпус модуля с помощью встроенного бокового замка.
4
Вставьте кабели категории 5e или выше Ethernet в коммуникационные порты RJ45 для установления соединений с соседними узлами в сети CC-Link IE Field.
