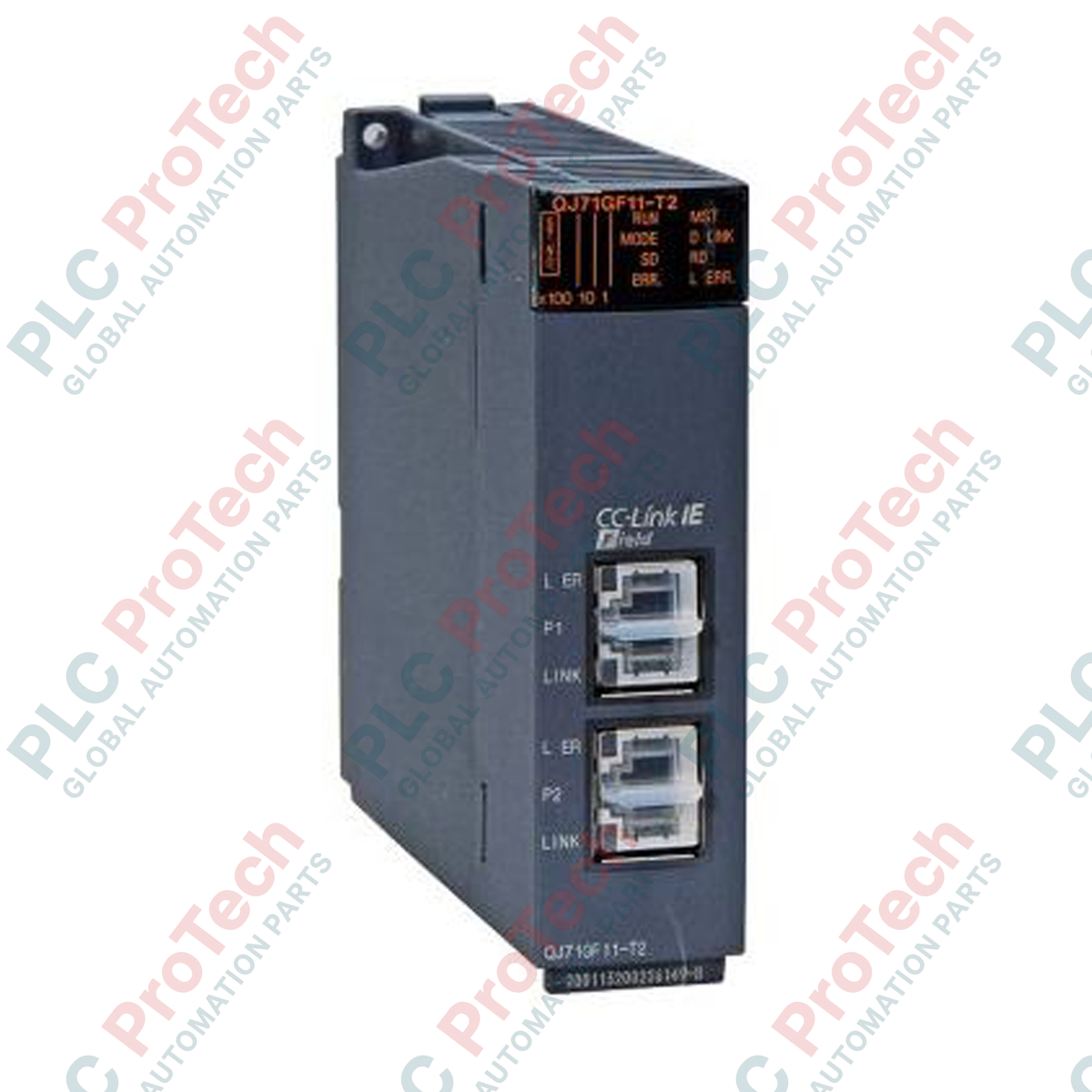

Коммуникационный модуль ведущего устройства CC-Link IE Field Mitsubishi Electric QJ71GF11-T2

Описание

QJ71GF11-T2, обеспечивая бесшовную интеграцию в высокоскоростные промышленные сети, служит высокопроизводительным коммуникационным интерфейсом в составе платформы автоматизации MELSEC-Q. Этот модуль обеспечивает детерминированный обмен данными большой ёмкости, работая как главная или локальная станция в сети CC-Link IE Field. Работая со скоростью передачи 1 Гбит/с, он обрабатывает многочисленные цифровые и аналоговые точки ввода-вывода в распределённых архитектурах автоматизации, обеспечивая синхронизированное управление и быструю диагностику.

Устройство поддерживает универсальные варианты физической топологии, включая линейную, звездообразную и кольцевую, которые можно комбинировать для адаптации к сложным условиям производственных площадок. Интеграция в серию MELSEC-Q обеспечивает простую настройку с помощью программного обеспечения GX Works, снижая инженерные затраты и оптимизируя пропускную способность при выполнении ресурсоёмких промышленных операций.

Характеристики

• Высокоскоростная связь: работает на физическом уровне со скоростью 1 Гбит/с для быстрой передачи данных.
• Гибкие топологии: поддерживает линейную, звездообразную и кольцевую конфигурации сети, включая гибридные системы типа «линия/звезда».
• Двойная роль: настраивается как главная станция сети или локальная станция.
• Метод передачи маркера: использует детерминированную схему обмена с передачей маркера для предотвращения коллизий в сети.
• Огромная пропускная способность: поддерживает до 16 384 точек RX/RY и 8 192 слов RWr/RWw в одной сети.
• Увеличенные расстояния: поддерживает расстояние до 100 метров между станциями и общую длину кольца до 12 100 метров в кольцевых конфигурациях.

Применения

• Линии сборки автомобилей и роботизированной сварки
• Высокоскоростное упаковочное и сортировочное оборудование
• Системы распределения для водоочистки и очистки сточных вод
• Системы транспортировки материалов и автоматизированного складирования
• Распределённые линии связи ПЛК-ПЛК на производственных предприятиях

Технические характеристики

Подключения и интерфейсы

Рекомендации по установке

• Монтаж: Установите модуль в стандартный слот основной или расширительной базовой платы серии MELSEC-Q. Закрепите модуль фиксирующим винтом, чтобы предотвратить отсоединение из-за вибрации.
• Требования к кабелям: Используйте только прямые кабели STP категории 5e или выше с двойным экранированием. Не следует использовать стандартные неэкранированные кабели типа «витая пара» (UTP) из-за чувствительности к помехам при скорости 1 Гбит/с.
• Снижение помех: Прокладывайте коммуникационные кабели на расстоянии не менее 100 мм от высоковольтных кабелей и линий управления двигателями, чтобы избежать электромагнитных помех.
• Заземление: Подключите клемму функционального заземления (FG) базового модуля к отдельному заземлению класса D (сопротивление заземления 100 Ом или менее).
