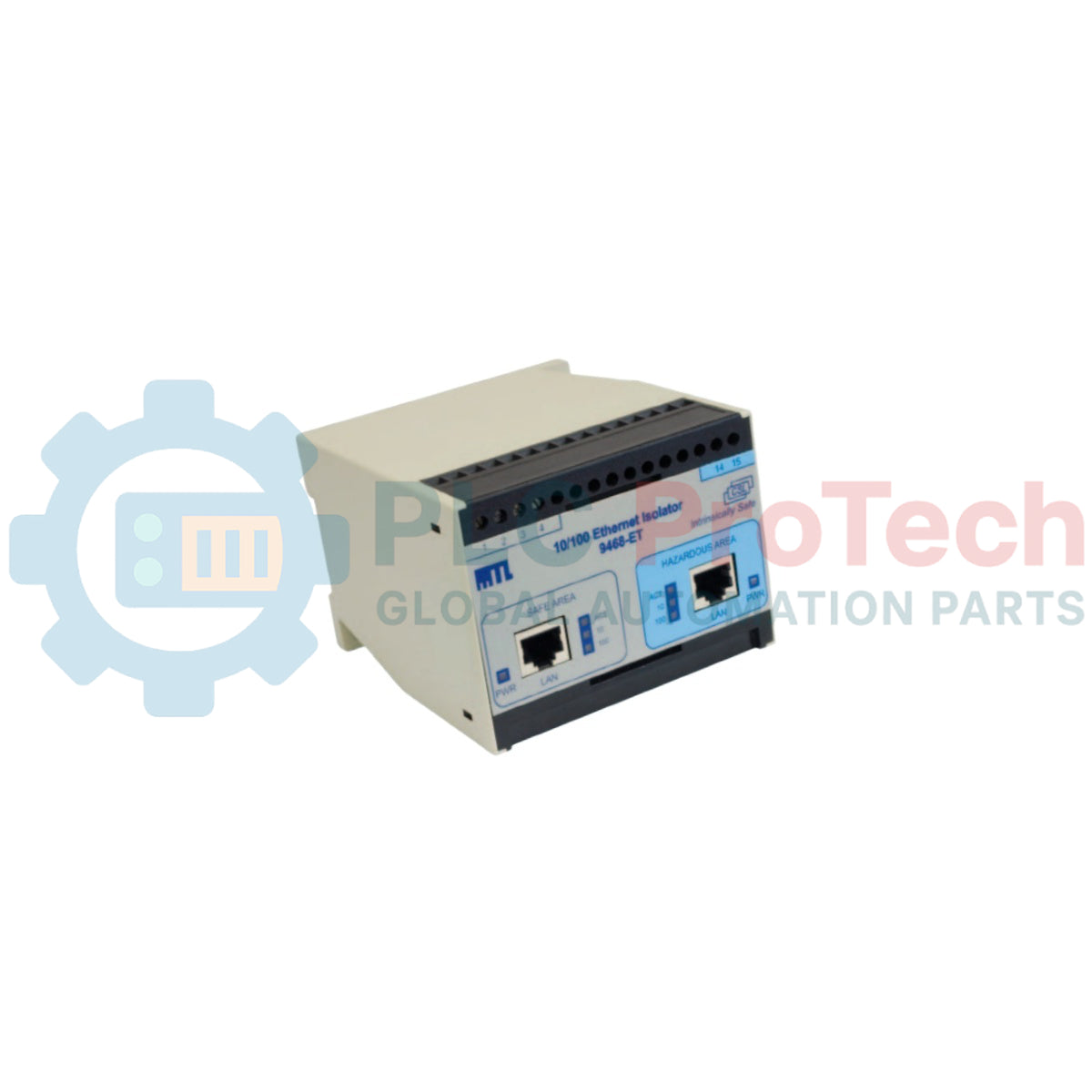

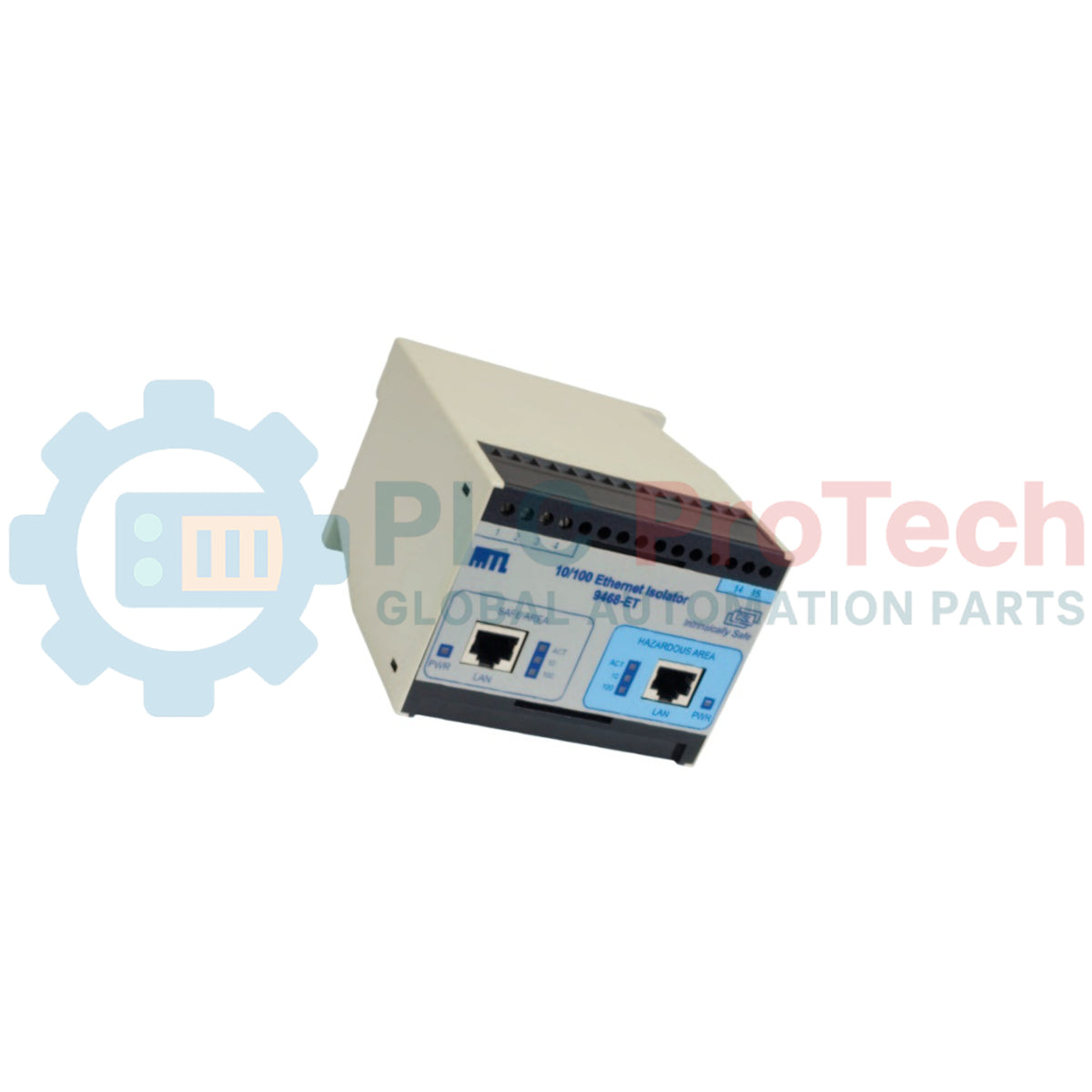

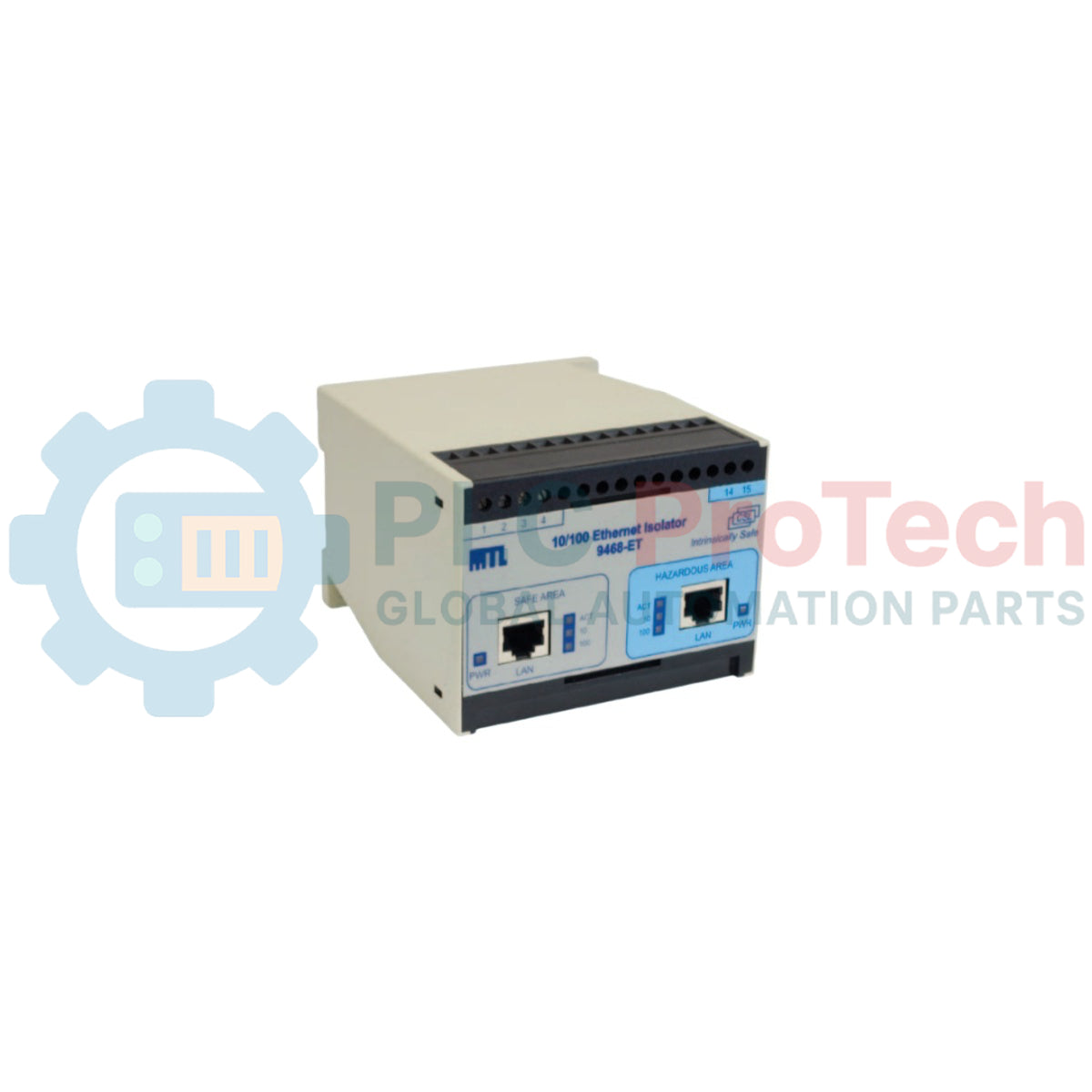

MTL 9466-ET Eaton MTL 9400 искробезопасный управляемый коммутатор Ethernet

Обзор продукта

MTL 9466-ET (MTL9466-ET) — это высокопроизводительный управляемый Ethernet-коммутатор уровня 2, предназначенный для эксплуатации в опасных промышленных зонах. Специально разработанный для установки в зонах 1 или 1-го класса внутри соответствующих оболочек, этот 5-портовый модуль обеспечивает объединение сетевых устройств серии MTL 9460-ET. Он незаменим для критически важной инфраструктуры нефтегазовых НПЗ, предприятий химической промышленности и подземных горных выработок, где присутствует взрывоопасная атмосфера. Благодаря механизму «сохранение и пересылка» с низкой задержкой и защите от широковещательных штормов MTL 9466-ET обеспечивает детерминированную связь и высокую доступность сети. Возможность устранять традиционные ограничения длины сети при одновременной поддержке PoEx (питание через IS Ethernet) значительно упрощает монтаж и минимизирует потенциальные простои системы.

Техническая конфигурация (подробный обзор)

Архитектура MTL 9466-ET ориентирована на повышенную прочность и интеллектуальную маршрутизацию данных в опасных зонах. В отличие от стандартных промышленных концентраторов, этот коммутатор работает как полноценный контроллер сегмента сети с соединением «точка — точка».

• Логика управляемой коммутации: По умолчанию устройство работает как неуправляемый 5-портовый коммутатор с автоматическим согласованием параметров, однако встроенная EEPROM позволяет выполнять расширенное программирование через порт IS RS232/TTL. Инженеры могут настроить поддержку VLAN, ограничение скорости и принудительные параметры скорости/дуплекса.

• Интеллектуальная маршрутизация: Модуль поддерживает автоматическое изучение, устаревание и перенос адресов, обеспечивая передачу пакетов данных только предназначенному получателю и оптимизируя пропускную способность в чувствительных IS-контурах.

• Управление питанием PoEx: Коммутатор выполняет функции оборудования-источника питания (PSE). При подключении внешнего источника питания IS (например, MTL 9491-PS) к определённым клеммам модуль подаёт питание непосредственно в кабели RJ45 Cat5e для питания последующих IS-устройств.

• Поддержка протоколов: Полное соответствие стандартам IEEE 802.3, включая 10Base-T и 100Base-TX, со встроенной автоматической перекрёстной коммутацией MDI/MDI-X для упрощения каскадного подключения.

Технические характеристики

Часто задаваемые технические вопросы

В1: Как MTL 9466-ET обрабатывает чрезмерный сетевой трафик от неисправных устройств?

О1: Модуль оснащён встроенной защитой от широковещательных штормов. Эта функция аппаратного уровня предотвращает перегрузку сети, ограничивая пересылку чрезмерного количества широковещательных и многоадресных пакетов и обеспечивая стабильность остальных сегментов сети.

В2: Можно ли изменять настройки коммутатора, когда устройство установлено в опасной зоне?

О2: Да, коммутатор можно конфигурировать в опасной зоне с использованием Ethernet-шлюза MTL 9461-ET в качестве хост-процессора или в безопасной зоне с помощью стандартного ПК через 8-контактный порт RS232 mini-DIN.

В3: Что означают различные цвета светодиодов на передней панели?

О3: PWR (зелёный) показывает состояние питания; WDG (красный) мигает с частотой 10 Гц, указывая на исправное состояние сторожевого таймера; FDX (красный) показывает режим полного дуплекса; 10 ACT (жёлтый) и 100 ACT (зелёный) указывают скорость соединения и активность каждого порта.

Руководство по проектированию и монтажу

• Подключение клемм PoEx: При использовании функции PoEx подавайте питание устройства на клеммы с 6 по 15 по мере необходимости. Обратите внимание, что клеммы 1+2 и 3+4 соединены внутри устройства и служат для подачи основного питания модуля 12 В пост. тока.

• Выбор кабеля: Для всех подключений RJ45 используйте высококачественный экранированный кабель Cat5e. Для линий большой протяжённости объединяйте модуль с оптоволоконными сетевыми компонентами MTL, чтобы обеспечить соблюдение требований к синхронизации и целостность сигнала.

• Требования к оболочке: Хотя модуль сертифицирован для зоны 1 / класса 1, его необходимо устанавливать в оболочку, соответствующую требованиям к степени защиты от проникновения (IP) и ударопрочности, установленным местной сертификацией для опасной зоны.

Преимущества для проектирования

MTL 9466-ET рассчитан на эксплуатацию в условиях экстремальных воздействий окружающей среды: диапазон рабочих температур составляет от −40 до +70 °C, а конструкция обладает высокой виброустойчивостью. Технология уровня 2 «сохранение и пересылка» специально адаптирована для преодоления ограничений обнаружения коллизий, характерных для устаревших концентраторов, что позволяет создавать значительно более крупные и гибкие топологии Ethernet в опасных зонах. Наличие счётчиков MIB через порт RS232 обеспечивает инженерам глубокую видимость состояния сети и позволяет выполнять профилактическое обслуживание до возникновения отказа оборудования.
