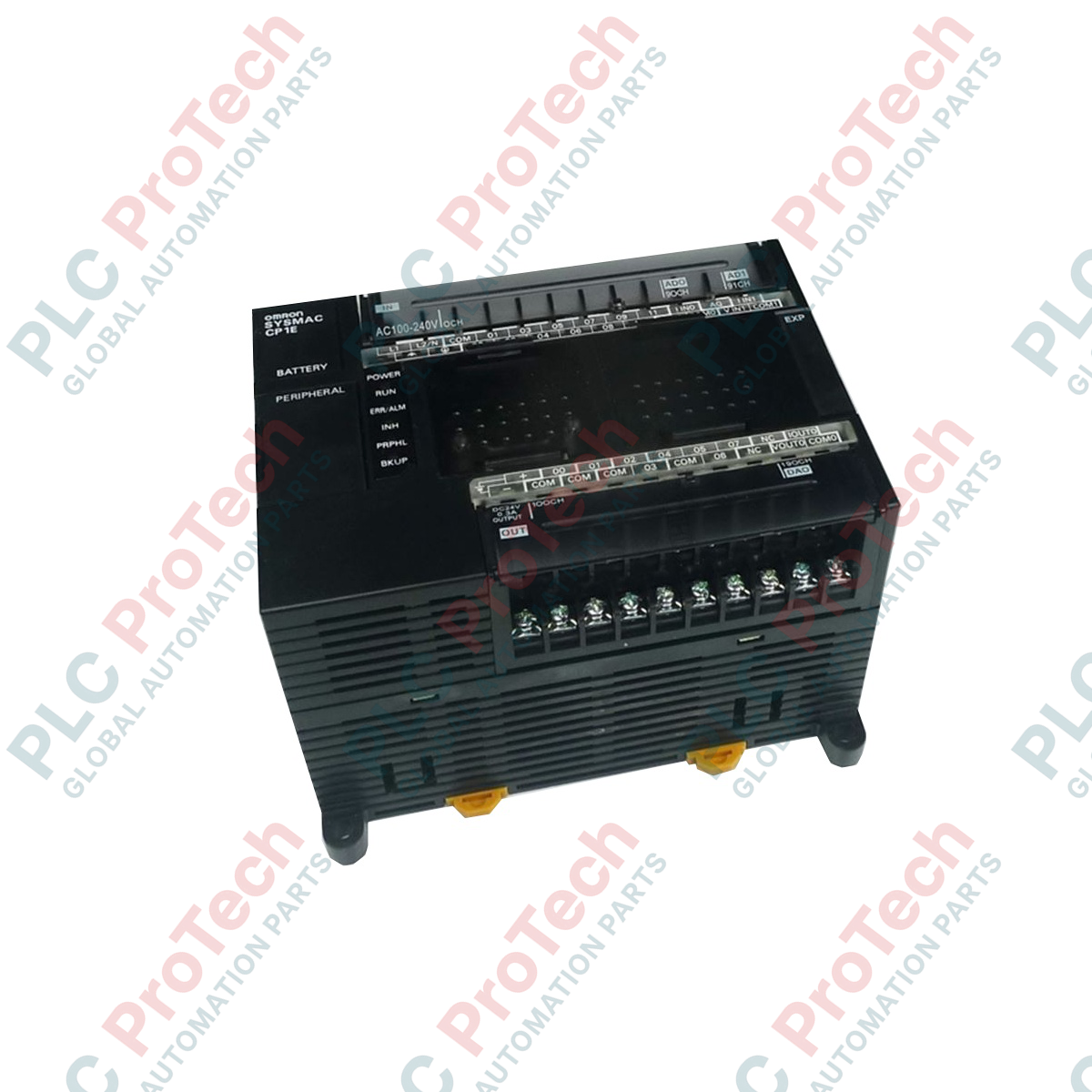

Центральный процессор с встроенным аналоговым вводом/выводом Omron CP1E-NA20DR-A серии CP1E

Описание

Omron CP1E-NA20DR-A — это универсальный программируемый логический контроллер серии CP1E, предназначенный для управления небольшими автоматизированными последовательностями и базовой обработкой машин. Работая от сети переменного тока, этот контроллер включает встроенные высокоскоростные счетчики, импульсные выходы и встроенные аналоговые каналы управления. Базовый блок сочетает 20 дискретных цифровых входов/выходов с выделенными аналоговыми входами напряжения/тока и аналоговым выходом. В устройстве имеется встроенный USB-порт для высокоскоростной загрузки логики, мониторинга и отладки конфигурации. Модель разработана для компактных архитектур автоматизации на уровне машин и сохраняет совместимость с модульной системой стандартных расширительных модулей CP1W для масштабирования дискретных и аналоговых возможностей в зависимости от требований конкретного применения.

Особенности

• Полноценный процессор логики приложений с интегрированными цифровыми и аналоговыми возможностями на едином шасси.
• Встроенное дискретное распределение с 12 входами и 8 релейными выходами.
• Интегрированный блок аналоговых входов/выходов, содержащий 2 аналоговых входа и 1 аналоговый выход в стандартной комплектации.
• Встроенный высокоскоростной USB-интерфейс периферийного программирования, обеспечивающий прямое подключение к инженерному оборудованию.
• Высокоскоростные возможности захвата импульсов, предназначенные для прямого отслеживания обратной связи с энкодером.
• Масштабируемая конструкция за счет поддержки стандартных опционных модулей CP1W.

Области применения

• Локализованные механизмы транспортировки материалов и небольшие конвейерные установки для продукции.
• Базовые автоматизированные установки для обработки жидкостей, смесители для дозирования и небольшие дозирующие системы.
• Коммерческое упаковочное оборудование, включая машины для обертывания, формовки и запечатывания лентой.
• Системы вентиляции климат-контроля объектов, последовательности работы вентиляторов и насосные станции.
• Специализированные лабораторные испытательные приспособления и автономные автоматизированные стенды сборки компонентов.

Технические спецификации

Производительность

Требования к питанию

Вход/выход

Связь

Экологические условия

Руководство по установке

• Монтаж на DIN-рейку: Зафиксируйте модуль контроллера горизонтально на стандартном DIN-профиле шириной 35 мм внутри вспомогательного щита управления. Закрепите прочные концевые блоки по обеим сторонам, чтобы зафиксировать архитектуру системы и предотвратить смещение в стороны.
• Пространство в шкафу и воздушный поток: Крепите устройство исключительно в горизонтальном положении. Обеспечьте свободное пространство не менее 50 мм сверху и снизу корпуса для обеспечения стабильной конвекции воздуха через вентиляционные отверстия корпуса.
• Инфраструктура питания переменного тока: Подключайте входящие линии переменного тока непосредственно к маркированным клеммам питания L1 и L2. Используйте отдельные автоматические выключатели для защиты чувствительных внутренних выпрямительных цепей от скачков напряжения в промышленной сети.
• Разделение сигнальных кабелей: Размещайте низковольтные дискретные проводники и аналоговые сигнальные кабели в отдельных кабельных каналах, отделенных от силовых цепей реле переменного тока и линий питания контакторов двигателей.
• Заземление корпуса: Установите прямое низкоомное медное соединение от клеммы функционального заземления к основной распределительной шине заземления конструкционной панели.

Часто задаваемые вопросы

Каково полное распределение интегрированных цифровых точек в этом устройстве?

Аппаратное обеспечение содержит всего 20 дискретных цифровых точек, сконфигурированных как 12 входов и 8 релейных выходов.

Поддерживает ли эта модель прямое аналоговое измерение напряжения или тока?

Да, в устройстве есть встроенный аналоговый блок, включающий 2 аналоговых входа и 1 аналоговый выход.

Какой источник питания необходим для работы внутренней электроники?

Устройство работает от переменного тока с номинальным напряжением линии от 100 до 240 В переменного тока при 50/60 Гц.

Какой физический интерфейс предусмотрен для загрузки программ и настройки?

Интегрированный порт периферийного интерфейса USB 2.0 типа B расположен непосредственно на передней панели для подключения инженерного оборудования.

Какие типы коммутационных элементов используются в блоке дискретных выходов?

Модуль оснащен электромеханическими релейными выходами, обеспечивающими сухие контакты, подходящие для вспомогательных нагрузок как переменного, так и постоянного тока.

Можно ли увеличить базовую емкость входов и выходов этого конкретного устройства?

Да, емкость аппаратного обеспечения может быть расширена путем подключения стандартных опционных блоков и модулей ввода-вывода серии Omron CP1W.

Какова рабочая температура окружающей среды внутри электрического шкафа?

Безопасный диапазон рабочих температур окружающей среды для этого оборудования составляет от 0 до 55 °C без активного конденсата.

Какова емкость памяти, выделенная для хранения последовательности программы?

Встроенный микропроцессор обеспечивает стандартную емкость памяти программы в 8K шагов.

Какова скорость выполнения цикла обработки базовых инструкций?

Базовое аппаратное обеспечение для обработки логики выполняет стандартные инструкции со скоростью 1,19 микросекунды.

Безопасно ли устанавливать этот программируемый контроллер в вертикальном положении?

Нет, контроллер всегда должен устанавливаться горизонтально, чтобы обеспечить достаточный конвекционный поток воздуха через встроенные охлаждающие каналы.
