Производитель: ProSoft
Номер продукта: PLX31-MBTCP-MBS
Страна происхождения:Соединённые Штаты
Тип продукта: ModBus TCP/IP
Оплата: Т/Т, Western Union
Вес: 1500г
Размеры: 5,05 см x 11,13 см x 13,67 см
Порт отгрузки: Сямынь
Гарантия: 12 месяцев

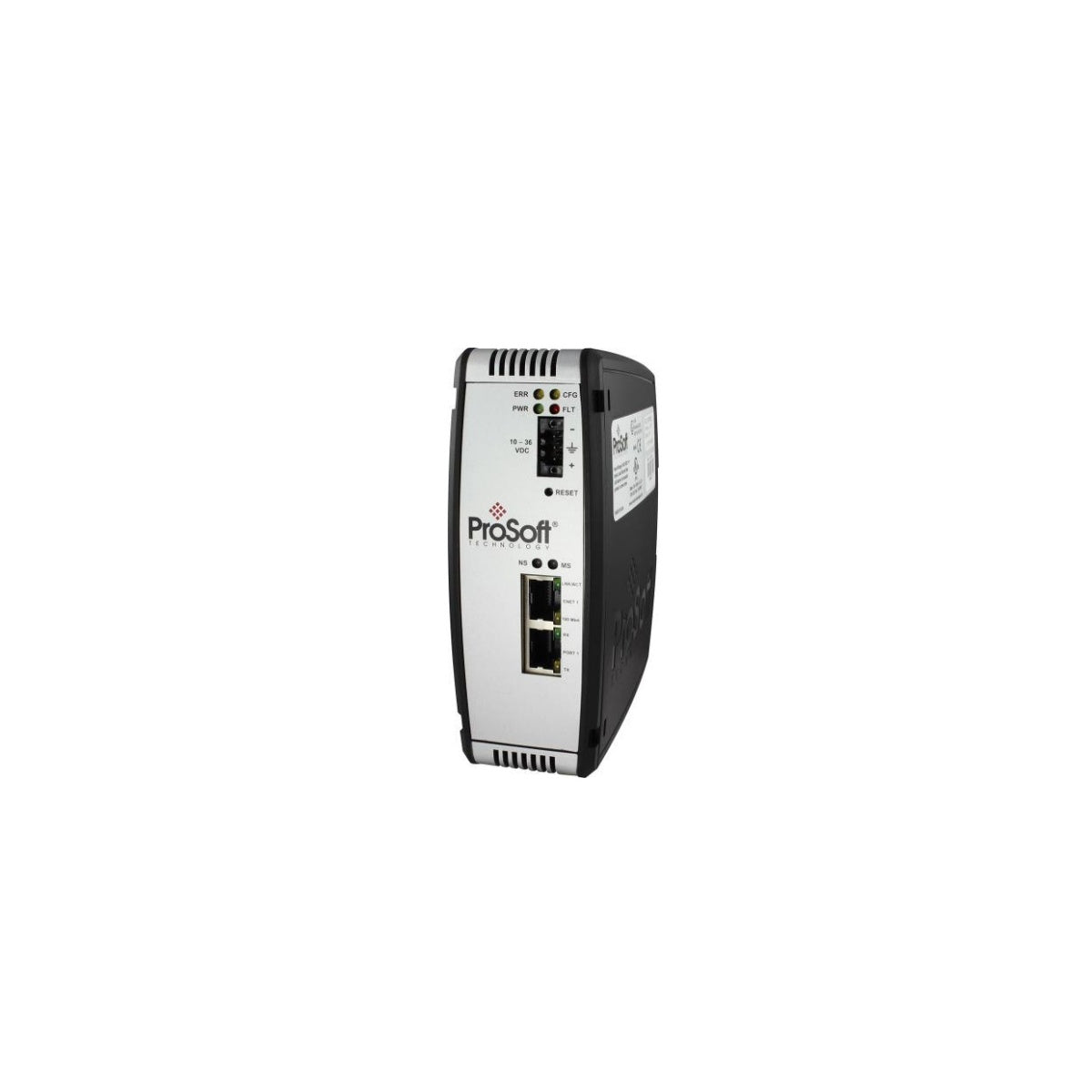

ProSoft PLX31-MBTCP-MBS — высокопроизводительный промышленный шлюз, предназначенный для бесшовной связи между Modbus TCP/IP и Modbus Serial (RTU/ASCII) сетями. Он позволяет клиенту Modbus TCP/IP управлять устройствами Modbus Serial или наоборот, выступая в роли моста между системами на базе Ethernet и устаревшей последовательной инфраструктурой.
| Категория | Технические характеристики |
| Производитель | ProSoft Technology |
| Номер модели | PLX31-MBTCP-MBS |
| Тип продукта | Шлюз Modbus TCP/IP в Modbus Serial |
| Источник питания | Номинальное питание 24 В постоянного тока (от 10 до 36 В постоянного тока) |
| Потребление энергии | 24 В постоянного тока при 100 мА |
| Рабочая температура | -25°C до 70°C (-13°F до 158°F) |
| Особенность | Вместимость |
| Поддерживаемые клиенты | До 10 |
| Поддерживаемые серверы (MBAP) | До 5 |
| Поддерживаемые серверы (инкапсулированные) | До 5 |
| Список команд | До 160 полностью настраиваемых команд клиента |
| Особенность | Вместимость |
| Интерфейс RS | RS-232, RS-422 и RS-485 (выбирается аппаратно) |
| Скорость передачи | От 110 бод до 115,2 кбит/с |
| Контроль четности | Нет, четность, нечетность |
| Размер данных | 7 или 8 бит |
| Адрес узла | От 1 до 247 (выбирается программно) |
| Список команд | До 100 команд на мастер-порт |
| Задержка включения/выключения RTS | 0 до 65535 миллисекунд |
| Позиция | Данные |
| Размеры (Д x Ш x В) | 5,05 см x 11,13 см x 13,67 см |
| Вес устройства | 0,5 кг |
| Вес при транспортировке | 1,5 кг |
Подключение питания:
Устройство требует источник питания 24 В постоянного тока. Убедитесь в правильной полярности при подключении к клеммной колодке, чтобы избежать повреждения внутренней схемы.
Выбор последовательного порта:
Последовательный порт универсален (RS-232/422/485). Убедитесь, что перемычки или настройки программного обеспечения соответствуют вашей физической проводке. Для RS-485 на больших расстояниях необходимо обеспечить правильное 120-омное окончание линии.
Настройка сети:
Используйте программное обеспечение ProSoft Configuration Builder (PCB) для настройки IP-адреса. Убедитесь, что шлюз находится в той же подсети, что и ваш Modbus TCP/IP мастер (клиент).
Монтаж:
Устройство предназначено для стандартного монтажа на DIN-рейку. Обеспечьте достаточный зазор для циркуляции воздуха, особенно в условиях высокой температуры.
В1: Поддерживает ли этот шлюз как Modbus RTU, так и Modbus ASCII?
О: Да. Последовательный порт можно настроить для работы в режиме RTU или ASCII в зависимости от требований вашего полевого устройства.
В2: В чем разница между серверами MBAP и инкапсулированными?
О: MBAP (Modbus Application Protocol) — это стандартный заголовок, используемый поверх TCP/IP (порт 502). Инкапсулированный Modbus означает стандартные последовательные пакеты, обернутые в TCP/IP-оболочку, часто используемую устаревшими драйверами программного обеспечения.
В3: Сколько последовательных устройств можно подключить к одному PLX31-MBTCP-MBS?
О: В RS-485 режиме можно подключить до 32 устройств (стандартная нагрузка) к последовательному порту, при условии, что все они используют одинаковую скорость передачи данных и настройки четности.
В4: Сохраняется ли конфигурация при отключении питания?
О: Да. Конфигурация сохраняется в энергонезависимой памяти и автоматически загружается при включении питания.
В5: Какие диагностические инструменты доступны?
О: Устройство оснащено светодиодами на передней панели для индикации питания, состояния Ethernet-соединения/активности и передачи/приема по последовательному порту. Кроме того, ProSoft Configuration Builder предоставляет окно «Диагностика» для мониторинга трафика в реальном времени.
