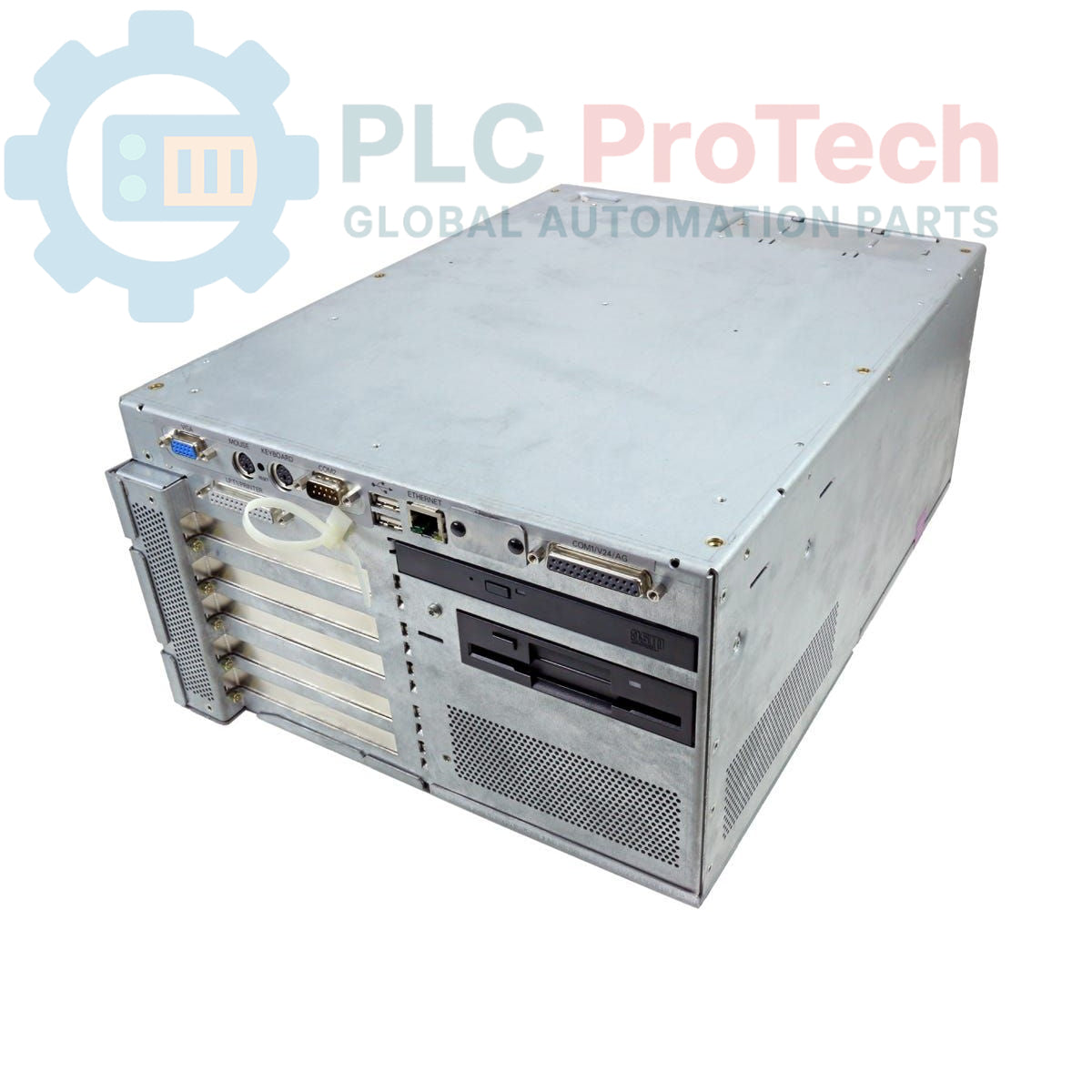

Siemens 6AV7704-2DC10-0AD0 SIMATIC Panel PC 870

Описание

Siemens 6AV7704-2DC10-0AD0 — это SIMATIC Panel PC 870, предназначенный для сложных промышленных условий, требующих высокой производительности и надёжной работы. Устройство оснащено цветным TFT-дисплеем с диагональю 15,1 дюйма и встроенной сенсорной функцией, обеспечивающей чёткое отображение информации и интуитивное взаимодействие операторов с системой. Благодаря процессору Pentium III с тактовой частотой 1,26 ГГц и 256 МБ оперативной памяти модель 6AV7704-2DC10-0AD0 обеспечивает эффективную обработку данных в различных промышленных приложениях. Система оснащена жёстким диском EIDE объёмом 30 ГБ и приводом CD-ROM для доступа к носителям и установки программного обеспечения. Устройство работает от сети 230 В и поставляется с кабелем питания с евроштекером. Предустановленная Windows 2000 поддерживает несколько языков (английский, немецкий, французский, итальянский и испанский), поэтому этот панельный ПК подходит для международных производственных предприятий, обеспечивая совместимость с существующими системами автоматизации и бесшовную интеграцию в производственные процессы.

Характеристики

• Цветной TFT-дисплей с диагональю 15,1 дюйма и сенсорной функцией
• Процессор Pentium III с тактовой частотой 1,26 ГГц
• Оперативная память 256 МБ
• Жёсткий диск EIDE объёмом 30 ГБ
• Встроенный привод CD-ROM
• Предустановленная многоязычная операционная система Windows 2000
• Питание от сети 230 В с кабелем с евроштекером
• Разработан для сложных промышленных условий

Применения

Siemens SIMATIC Panel PC 870 подходит для использования в различных промышленных условиях, включая:

• Управление и визуализация станков
• Мониторинг процессов и сбор данных
• Интерфейс оператора для систем автоматизации
• Управление производственной линией
• Промышленная обработка данных и приложения HMI на международных предприятиях

Технические характеристики

Рекомендации по установке

1. Обесточивание системы: Перед началом установки убедитесь, что всё питание в зоне монтажа и подключённого оборудования полностью отключено и заблокировано.
2. Монтаж: Надёжно установите панельный ПК в подготовленный вырез панели. Обеспечьте достаточный зазор для вентиляции и прокладки кабелей.
3. Подключение питания: Подключите входящий в комплект кабель питания с евроштекером к источнику сетевого питания 230 В. Перед включением питания проверьте правильность напряжения.
4. Подключение периферийных устройств: Подключите необходимые промышленные периферийные устройства, такие как клавиатуры, мыши или кабели связи, к соответствующим портам.
5. Заземление: Убедитесь, что корпус панельного ПК правильно подключён к защитному заземлению промышленного шкафа для обеспечения безопасности и снижения электромагнитных помех.
6. Прокладка кабелей: Проложите все кабели так, чтобы предотвратить натяжение, помехи и повреждения. При необходимости используйте кабельные стяжки и кабелепроводы.
7. Условия окружающей среды: Убедитесь, что рабочая среда (температура, влажность, вибрация) соответствует указанным пределам для промышленных панельных ПК, чтобы обеспечить надёжную работу.
8. Подача питания: После того как все соединения закреплены и проверены, восстановите питание системы и убедитесь в правильной загрузке и работе дисплея.
