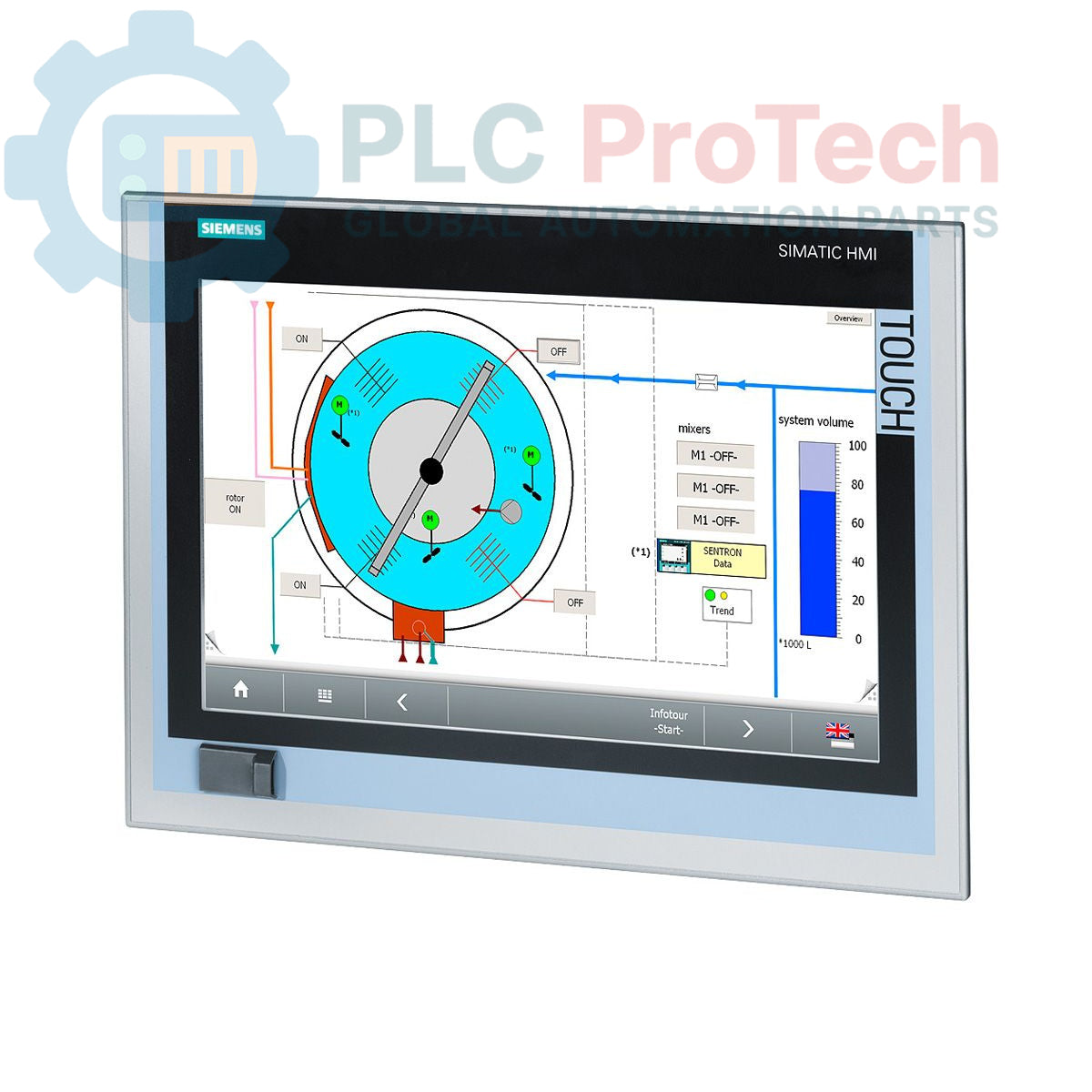

Siemens 6AV7881-4AA00-0AA0 SIMATIC IPC277D Нанопанельный ПК

Описание

Это промышленный человеко-машинный интерфейс (HMI) Siemens 6AV7881-4AA00-0AA0 SIMATIC IPC277D Nanopanel PC, предназначенный для требовательных автоматизированных сред. Оснащён 15-дюймовым TFT сенсорным экраном, процессором Intel Atom E640 (1,0 ГГц) и 1 ГБ оперативной памяти. Эта конкретная конфигурация поставляется без предустановленной операционной системы и программного обеспечения SIMATIC, что обеспечивает гибкость для развертывания пользовательских приложений. Устройство питается от стандартного источника 24 В постоянного тока и предлагает широкие возможности подключения через два гигабитных Ethernet-порта и несколько USB-интерфейсов.

Особенности

• 15-дюймовый TFT резистивный сенсорный дисплей
• Процессор Intel Atom E640 с тактовой частотой 1,0 ГГц
• 1 ГБ встроенной оперативной памяти
• Два Ethernet-порта 10/100/1000 Мбит/с RJ45 для резервирования сети или разделения
• Один передний USB-порт для удобной передачи данных
• Три задних USB 2.0 порта с высоким током
• Один серийный интерфейс COM1
• Интегрированный слот CompactFlash (CF) для хранения данных
• Работает от источника питания 24 В постоянного тока

Применение

• Человеко-машинный интерфейс (HMI) и визуализация процессов на уровне оборудования
• Системы сбора и регистрации данных
• Контроль и мониторинг в производстве и процессной промышленности
• Интерфейсы автоматизации зданий и управления объектами
• Встроенные управляющие приложения с графическим интерфейсом пользователя

Технические данные

Руководство по установке

1. 1
   Вырез в панели: Подготовьте корпус, создав вырез в панели согласно размерам, указанным в механических чертежах устройства. Убедитесь, что все края гладкие и без заусенцев для обеспечения надежного уплотнения.
2. 2
   Монтаж: Вставьте панельный ПК в вырез с передней стороны корпуса. Закрепите его сзади с помощью прилагаемых монтажных зажимов, равномерно затягивая их с указанным моментом, чтобы обеспечить равномерное сжатие уплотнителя и сохранить степень защиты IP.
3. 3
   Заземление: Подключите клемму функционального заземления (FE) на корпусе устройства к основному защитному заземлению корпуса с помощью провода с низким сопротивлением и короткой длиной. Надежное заземление необходимо для защиты от помех и обеспечения безопасности.
4. 4
   Подключение питания: Подключите стабильный, фильтрованный источник питания 24 В постоянного тока к соответствующим клеммам питания. Проверьте правильность полярности (+/-) перед подачей питания на устройство. Используйте провода соответствующего сечения для тока нагрузки.
5. 5
   Подключение интерфейсов: Подключите Ethernet, USB и последовательные кабели по необходимости. Прокладывайте кабели передачи данных отдельно от высоковольтных линий электропитания, чтобы предотвратить электромагнитные помехи. Убедитесь, что все разъемы полностью вставлены и закреплены.
