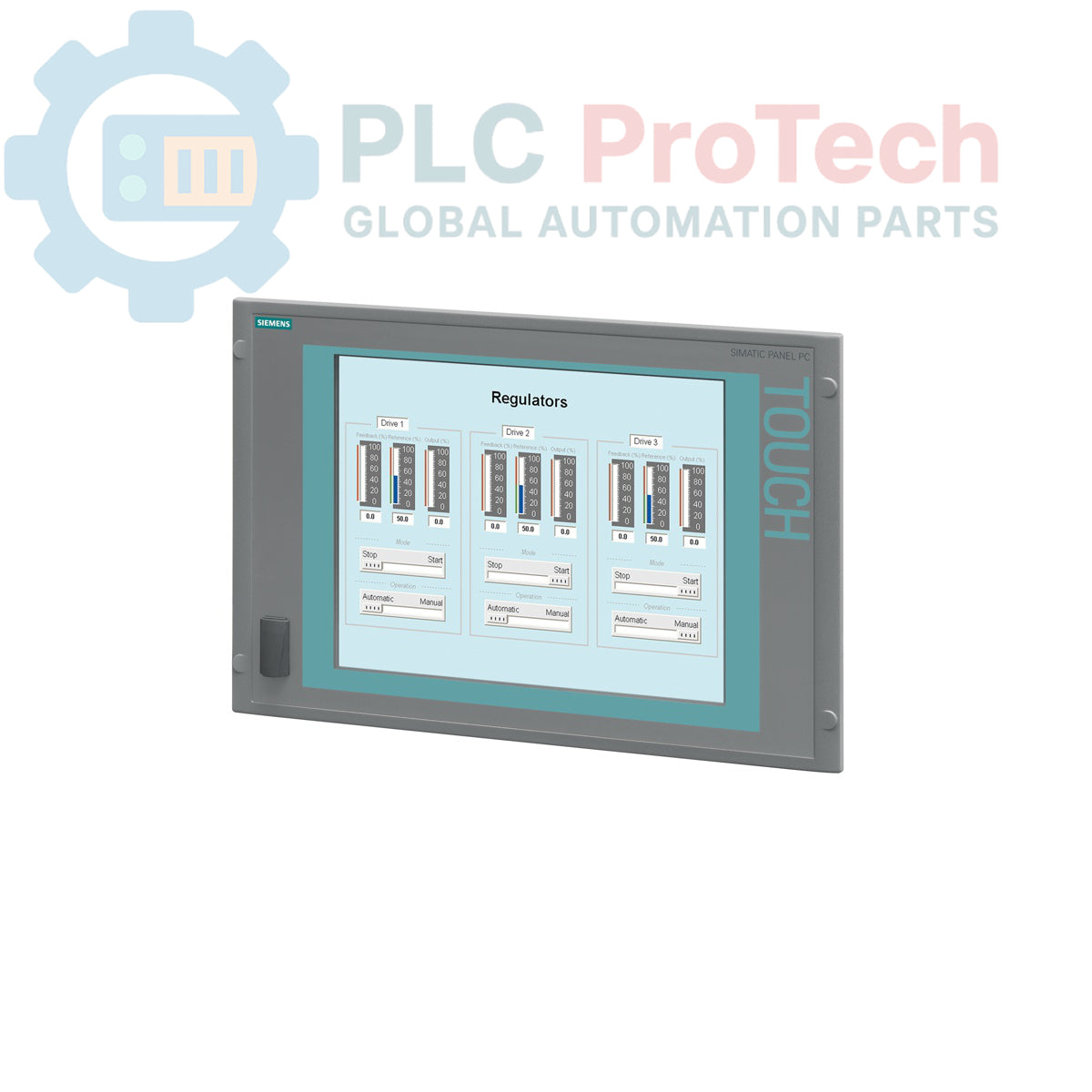

Siemens 6AV7884-2AH20-4BP0 SIMATIC HMI IPC477C панельный ПК

Описание

Это Siemens 6AV7884-2AH20-4BP0 SIMATIC HMI IPC477C — промышленный панельный ПК, предназначенный для интегрированных задач управления и визуализации в сложных условиях автоматизации. Он сочетает в себе 15-дюймовый сенсорный дисплей с процессором Intel Core 2 Duo и широкий набор промышленных коммуникационных интерфейсов, включая два порта PROFINET и отдельное подключение PROFIBUS DP. Устройство поставляется с предустановленной операционной системой Windows Embedded Standard 2009 и программным контроллером SIMATIC WinAC RTX F 2009, обеспечивая готовую к эксплуатации платформу для HMI и систем управления на базе ПК.

Особенности

• 15-дюймовый цветной сенсорный дисплей с разрешением 1024 × 768.
• Оснащён процессором Intel Core 2 Duo с частотой 1,2 ГГц.
• Оснащён 2 ГБ оперативной памяти DDR3 SD-RAM.
• В комплект входит карта CompactFlash (CF) на 8 ГБ для хранения системных данных.
• Оснащён двумя интерфейсами PROFINET (IE) 1 Гбит/с для высокоскоростного сетевого подключения.
• Встроенный порт PROFIBUS DP12 для подключения к полевой шине.
• Стандартная передняя панель оснащена удобным USB-интерфейсом.
• Предустановлены Windows Embedded Standard 2009 и SIMATIC WinAC RTX F 2009.

Применение

• Управление и визуализация на уровне станка (HMI).
• Системы мониторинга процессов и сбора данных.
• Автоматизация на базе ПК на производственных и сборочных линиях.
• Интеграция в сетевые системы управления, требующие PROFINET и PROFIBUS.

Технические характеристики

Рекомендации по установке

1. 1 Перед началом работ убедитесь, что шкаф управления полностью обесточен и проверен на отсутствие энергии. Используйте соответствующие средства индивидуальной защиты (СИЗ), включая защиту от электростатического разряда (ESD).
2. 2 Проверьте, что размеры выреза в панели соответствуют требованиям для устройства IPC477C 15". Убедитесь, что монтажная поверхность чистая, ровная и способна выдержать вес устройства.
3. 3 Вставьте Panel PC в вырез спереди. Закрепите его сзади с помощью входящих в комплект монтажных зажимов. Равномерно затягивайте винты зажимов по диагонали, чтобы обеспечить равномерное уплотнение относительно панели.
4. 4 Подключите источник питания 24 В пост. тока к предназначенным для этого клеммам. Перед подключением ещё раз проверьте правильность полярности (+/−). Используйте проводку соответствующего сечения с учётом нагрузки.
5. 5 Подключите кабели PROFINET, PROFIBUS, а также все необходимые кабели USB или последовательного интерфейса. Убедитесь, что все разъёмы полностью вставлены. Проложите кабели так, чтобы предотвратить натяжение и помехи.
6. 6 Подключите клемму заземления шасси к шине защитного заземления (PE) шкафа с помощью проводника с низким импедансом. Надёжное заземление критически важно для безопасности и защиты от помех.
