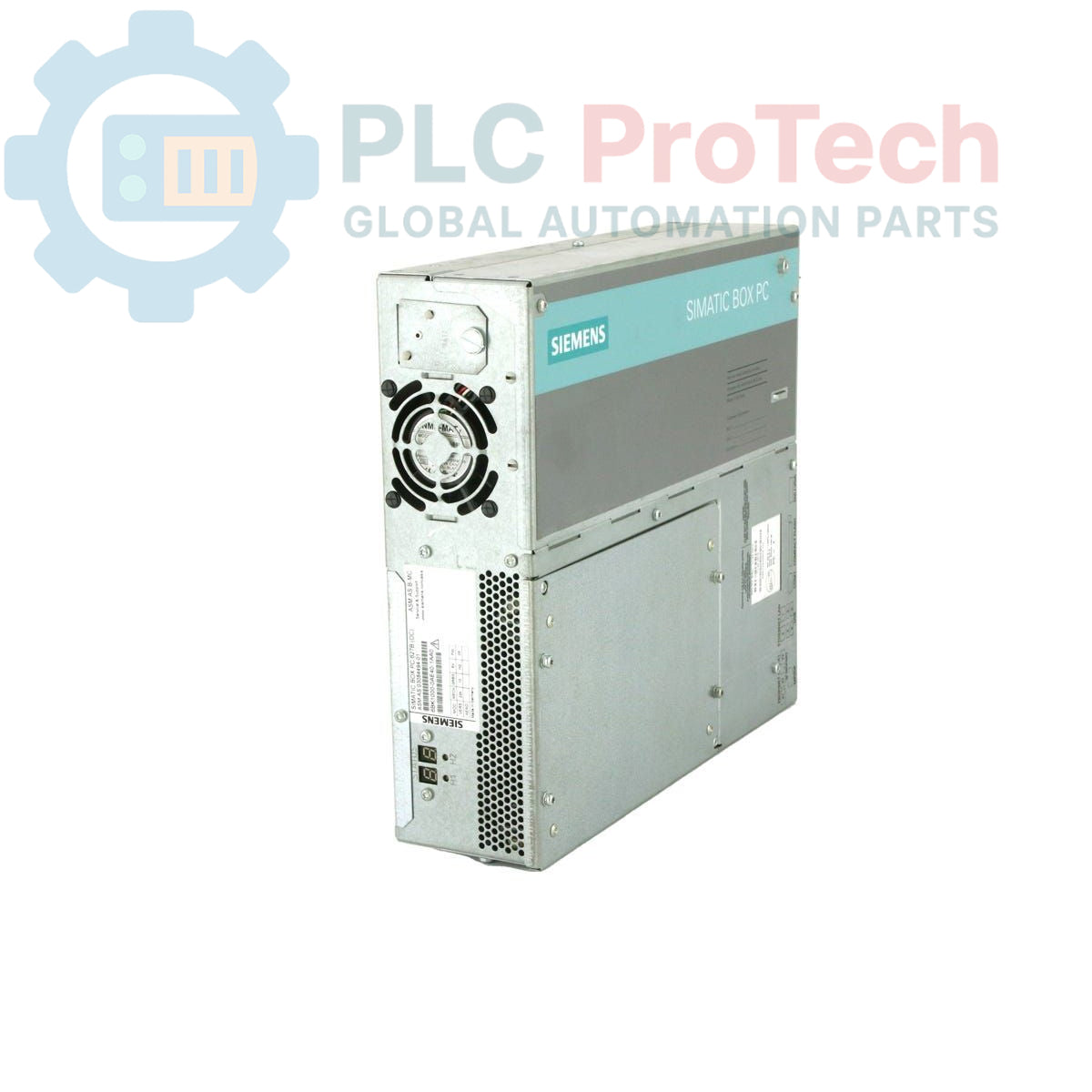

Siemens 6ES7647-6BB26-4BX0 SIMATIC Box PC 627B

Описание

Siemens 6ES7647-6BB26-4BX0 — это SIMATIC BOX PC 627B, промышленный персональный компьютер, предназначенный для эксплуатации в сложных условиях автоматизации. Устройство оснащено встроенной графикой с общей памятью 128 МБ, процессором Celeron M 440 с тактовой частотой 1,86 ГГц и оперативной памятью 1 ГБ DDR2 667 SODIMM. Оно имеет широкие возможности подключения: два порта Ethernet RJ45 10/100/1000 Мбит/с, четыре порта USB V2.0 (с поддержкой повышенного тока) и последовательный порт COM1. Для хранения данных предусмотрены жёсткий диск SATA ёмкостью 160 ГБ и фронтальный слот для накопителя CompactFlash. В систему интегрированы RAID-контроллер, функция сторожевого таймера и мониторинг температуры/вентилятора, обеспечивающие надёжную работу. Питание осуществляется через промышленный вход постоянного тока 24 В, что позволяет напрямую интегрировать устройство в шкафы управления и промышленные системы.

Особенности

• Встроенный процессор Celeron M 440 (1,86 ГГц, кэш L2 1 МБ, системная шина 533 МГц)
• Встроенная графика с общей памятью 128 МБ
• 2 интерфейса Ethernet RJ45 10/100/1000 Мбит/с
• 4 порта USB V2.0 (поддержка повышенного тока)
• 1 последовательный порт COM1
• Встроенный RAID-контроллер
• Фронтальный слот для накопителя CompactFlash (без карты CF)
• Функции сторожевого таймера и мониторинга температуры/вентилятора
• Интерфейс PROFIBUS/MPI для промышленной связи
• Буферизованная SRAM 2 МБ и оперативная память 1 ГБ DDR2 667 SODIMM
• Промышленный блок питания 24 В постоянного тока
• Плата интерфейса PCI с портами COM2 и LPT (1 слот PCI не назначен)
• Жёсткий диск SATA ёмкостью 160 ГБ
• Оптический привод DVD +/-RW
• Поставляется без операционной системы и программного обеспечения расширения

Применения

Siemens SIMATIC Box PC 627B подходит для широкого спектра промышленных применений, требующих высокой вычислительной мощности и надёжной работы в суровых условиях. Типичные области применения:

• Системы человеко-машинного интерфейса (HMI) и визуализации
• Сбор и обработка данных
• Задачи промышленного управления и автоматизации
• Периферийные вычисления в обрабатывающей промышленности и процессных отраслях
• Сетевая инфраструктура для автоматизации предприятий
• Управление и мониторинг оборудования

Технические характеристики

Рекомендации по установке

1. Безопасность прежде всего: Перед началом любых работ убедитесь, что питание в зоне установки отключено и заблокировано.
2. Монтаж: Надежно установите Box PC в подходящий промышленный шкаф или стойку, обеспечив достаточную вентиляцию для отвода тепла. Используйте подходящие крепежные элементы для защиты от вибрации.
3. Подключение питания: Подключите промышленный источник питания 24 В пост. тока к предназначенным для этого клеммам, соблюдая правильную полярность. Убедитесь, что источник питания соответствует требованиям к напряжению и току.
4. Заземление: Обеспечьте надежное подключение защитного заземления (PE) к корпусу Box PC для электробезопасности и снижения электромагнитных помех.
5. Подключение периферийных устройств: Подключите кабели Ethernet к портам RJ45, устройства USB — к портам USB V2.0, а последовательные устройства — к порту COM1 в соответствии с требованиями приложения. Убедитесь, что все кабели правильно проложены и закреплены.
6. Подключение полевой шины: При использовании PROFIBUS/MPI подключите соответствующий кабель шины к предназначенному для него интерфейсу, обеспечив правильное согласование и экранирование.
7. Укладка кабелей: Аккуратно проложите все кабели, отделяя силовые кабели от сигнальных для предотвращения помех. При необходимости используйте кабельные стяжки и кабель-каналы.
8. Первое включение: После проверки всех подключений снова подайте питание. Убедитесь, что система правильно загружается и индикаторы работают.
