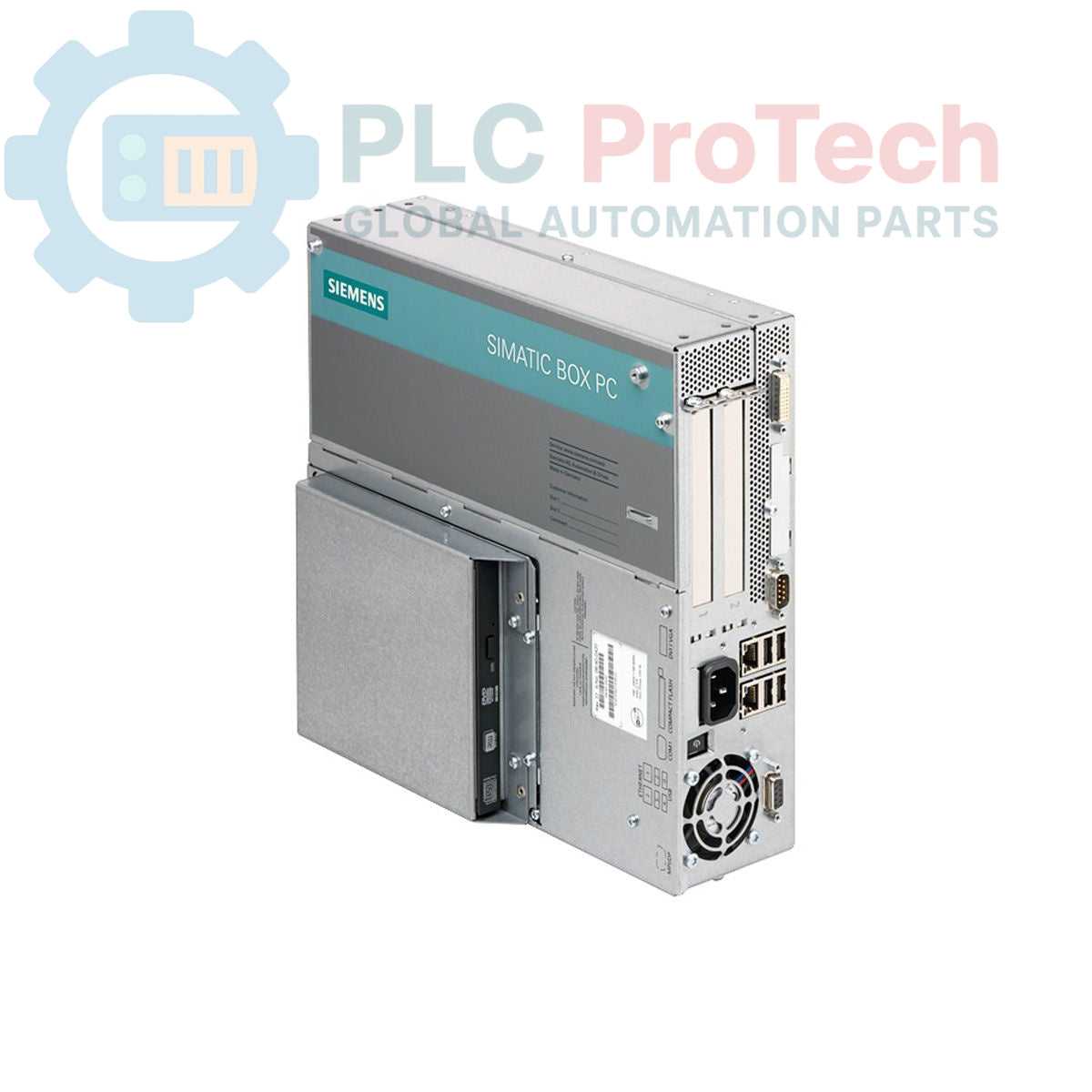

Siemens 6ES7647-6BD20-0BX0 SIMATIC Box PC 627B промышленный ПК

Описание

Siemens 6ES7647-6BD20-0BX0 — это SIMATIC Box PC 627B, разработанный как надёжный промышленный компьютер для задач автоматизации. Устройство оснащено встроенной графикой со 128 МБ общей памяти, двумя интерфейсами Ethernet RJ45 10/100/1000 Мбит/с и четырьмя портами USB версии 2.0 с поддержкой повышенного тока. Также предусмотрены один последовательный порт COM1 и встроенный RAID-контроллер для обеспечения целостности данных. Варианты хранения данных включают слот CompactFlash на передней панели (карта CF не входит в комплект) и жёсткий диск SATA ёмкостью 160 ГБ. Система оснащена процессором Core 2 Duo T5500 (1,66 ГГц, кэш L2 2 МБ, FSB 667 МГц) и оперативной памятью 1 ГБ DDR2 667 SODIMM. В ней реализованы сторожевой таймер и функции контроля температуры и состояния вентиляторов, обеспечивающие надёжную работу в промышленных условиях. ПК работает от промышленного блока питания переменного тока 110/230 В с поддержкой NAMUR и поставляется с европейским кабелем питания. Он оснащён двумя свободными слотами расширения PCI и приводом DVD +/-RW, но поставляется без операционной системы и дополнительного программного обеспечения. В настоящее время этот продукт находится на устаревшей стадии PLM.

Особенности

• Встроенная графика с 128 МБ общей памяти
• 2x интерфейса Ethernet RJ45 10/100/1000 Мбит/с
• 4x порта USB версии 2.0 (повышенный ток)
• 1x последовательный порт (COM1)
• Встроенный RAID-контроллер
• Слот CompactFlash на передней панели (без карты CF)
• Сторожевой таймер, контроль температуры и вентиляторов
• Процессор Core 2 Duo T5500 (1,66 ГГц, 2 МБ L2, FSB 667 МГц)
• Оперативная память 1 ГБ DDR2 667 SODIMM
• Промышленный блок питания переменного тока 110/230 В с поддержкой NAMUR
• 2 свободных слота расширения PCI
• Жёсткий диск SATA 160 ГБ
• Привод DVD +/-RW

Применение

Siemens SIMATIC Box PC 627B подходит для широкого спектра задач промышленной автоматизации, включая:

• Системы человеко-машинного интерфейса (HMI)
• Сбор и обработка данных
• Промышленное управление и мониторинг
• Коммуникационные шлюзы в сетях предприятий
• Встраиваемые системы управления, требующие функциональности ПК
• Поддержка систем управления производством (MES)

Технические характеристики

Подключения / интерфейсы

SIMATIC Box PC 627B предоставляет следующие интерфейсы:

• Ethernet: 2 порта RJ45 для сетевого подключения со скоростью 10/100/1000 Мбит/с.
• USB: 4 порта USB V2.0 с поддержкой устройств с высоким потреблением тока.
• Последовательный порт: 1 порт COM1 для последовательной связи.
• CompactFlash: 1 слот на передней панели для карт CompactFlash.

Рекомендации по установке

Правильная установка обеспечивает надежную работу и длительный срок службы промышленного ПК.

1. Обесточивание: Перед началом любых монтажных работ убедитесь, что питание системы и подключенного оборудования полностью отключено и защищено от случайного повторного включения.
2. Монтаж: Надежно установите SIMATIC Box PC 627B в подходящий промышленный шкаф или стойку, обеспечив достаточную вентиляцию и зазоры для прокладки кабелей и отвода тепла.
3. Подключение питания: Подключите промышленный блок питания переменного тока 110/230 В к стабильному и защищенному источнику питания. Обеспечьте надлежащее заземление устройства и корпуса. Блок питания совместим с NAMUR.
4. Подключения Ethernet: Подключите стандартные кабели Ethernet RJ45 к двум портам Gigabit Ethernet для интеграции в сеть. В условиях сильных электрических помех используйте экранированные кабели для их минимизации.
5. Периферийные устройства USB: Подключайте совместимые с USB 2.0 устройства к доступным портам USB. Обратите внимание, что эти порты поддерживают устройства с высоким потреблением тока.
6. Последовательные устройства: Используйте последовательный порт COM1 для подключения совместимых последовательных устройств, обеспечивая правильную распиновку и согласование, если это требуется.
7. Носители данных: При использовании карты CompactFlash вставьте ее в слот на передней панели. Убедитесь, что жесткий диск SATA емкостью 160 ГБ надежно установлен внутри устройства.
8. Охлаждение: Убедитесь, что вентилятор и вентиляционные отверстия ПК не заблокированы, чтобы обеспечить надлежащий воздушный поток и регулирование температуры. Устройство оснащено системой мониторинга температуры и вентилятора.
9. Организация кабелей: Аккуратно и надежно проложите все кабели, отделяя силовые кабели от сигнальных для предотвращения электромагнитных помех.
10. Запуск системы: После проверки всех соединений снова подайте питание на систему. Во время запуска контролируйте индикаторы состояния сторожевого таймера и системы.
