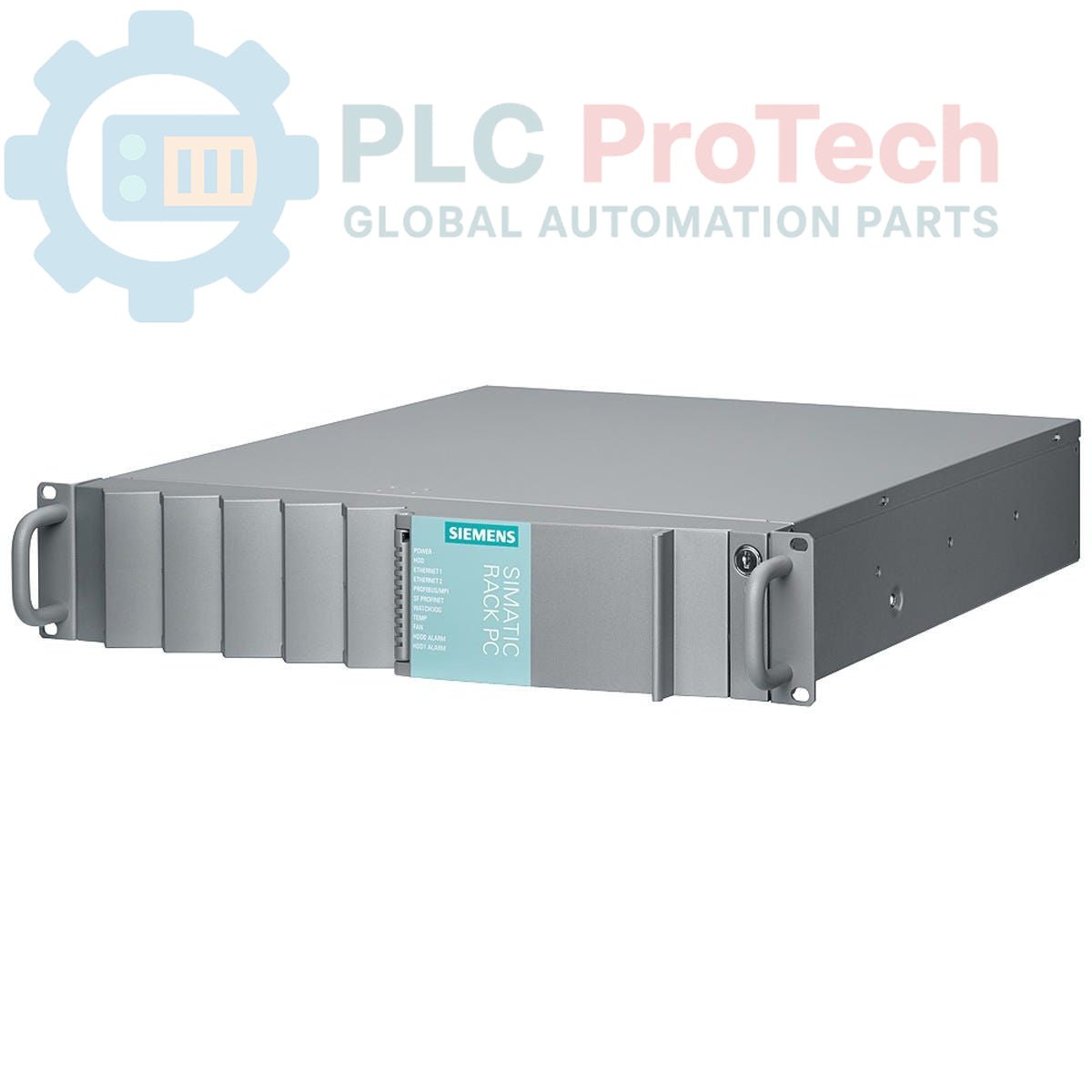

Siemens 6ES7660-5YF68-8AL0 Промышленная рабочая станция SIMATIC PCS 7

Описание

Siemens 6ES7660-5YF68-8AL0 — это промышленная рабочая станция SIMATIC PCS 7, модель IPC647D, настроенная как высокопроизводительный серверный ПК для монтажа в стойку. Устройство размещено в корпусе 19 дюймов, 2U (2HE) и оснащено процессором Intel Xeon E3-1268LV3. В комплект входит 16 ГБ DDR3 SDRAM и накопитель с конфигурацией RAID1 на 1 ТБ с двумя горячезаменяемыми SATA жесткими дисками для зеркалирования данных. Предназначено для работы в требовательных промышленных условиях, включает встроенный мониторинг температуры и вентилятора, сторожевой таймер и фиксатор карт для повышения надежности. Рабочая станция обеспечивает широкие возможности подключения с множеством портов USB 3.0, гигабитным LAN и видеовыходами.

Особенности

• Корпус 19 дюймов, 2U для монтажа в стандартные промышленные шкафы.
• Четырёхъядерный процессор Intel Xeon E3-1268LV3 (4 ядра/8 потоков, 2,3 ГГц).
• Конфигурация RAID1 на 1 ТБ (2x 1 ТБ SATA HDD) для зеркалирования данных.
• Горячая замена накопителей, установленных в съемной рамке с фронтальным доступом.
• 16 ГБ DDR3 SDRAM в двухканальной конфигурации.
• Интегрированный промышленный Ethernet через модуль CP1623.
• Предустановленная Windows 7 Ultimate 64-бит MUI.
• Встроенная системная диагностика, включая мониторинг температуры/вентилятора и сторожевой таймер.

Применение

• Станции визуализации процессов и операторские HMI.
• Серверы и клиенты SCADA-систем.
• Промышленные платформы сбора и регистрации данных.
• Рабочие станции для инженерных и конфигурационных работ в среде PCS 7.

Технические характеристики

Подключения и интерфейсы

Руководство по установке

1. 1 Убедитесь, что в 19-дюймовой стойке доступно 2U (2HE) вертикального пространства. Обеспечьте достаточный зазор для циркуляции воздуха спереди и сзади устройства.
2. 2 Вставьте IPC в стойку и закрепите его на вертикальных направляющих, используя все четыре монтажных отверстия с подходящими гайками-клетками и винтами.
3. 3 Подключите защитный проводник (PE) к предназначенной точке заземления на корпусе для обеспечения электробезопасности.
4. 4 Подключите периферийные устройства, такие как мониторы (DVI/DisplayPort), клавиатуру/мышь (PS/2 или USB) и любые необходимые последовательные устройства.
5. 5 Подключите сетевые кабели к портам Gigabit LAN и Industrial Ethernet в соответствии с требованиями приложения.
6. 6 Подключите подходящий кабель питания (не входит в комплект) к блоку питания и к основному источнику питания. После проверки всех соединений снимите блокировку LOTO и включите устройство.
