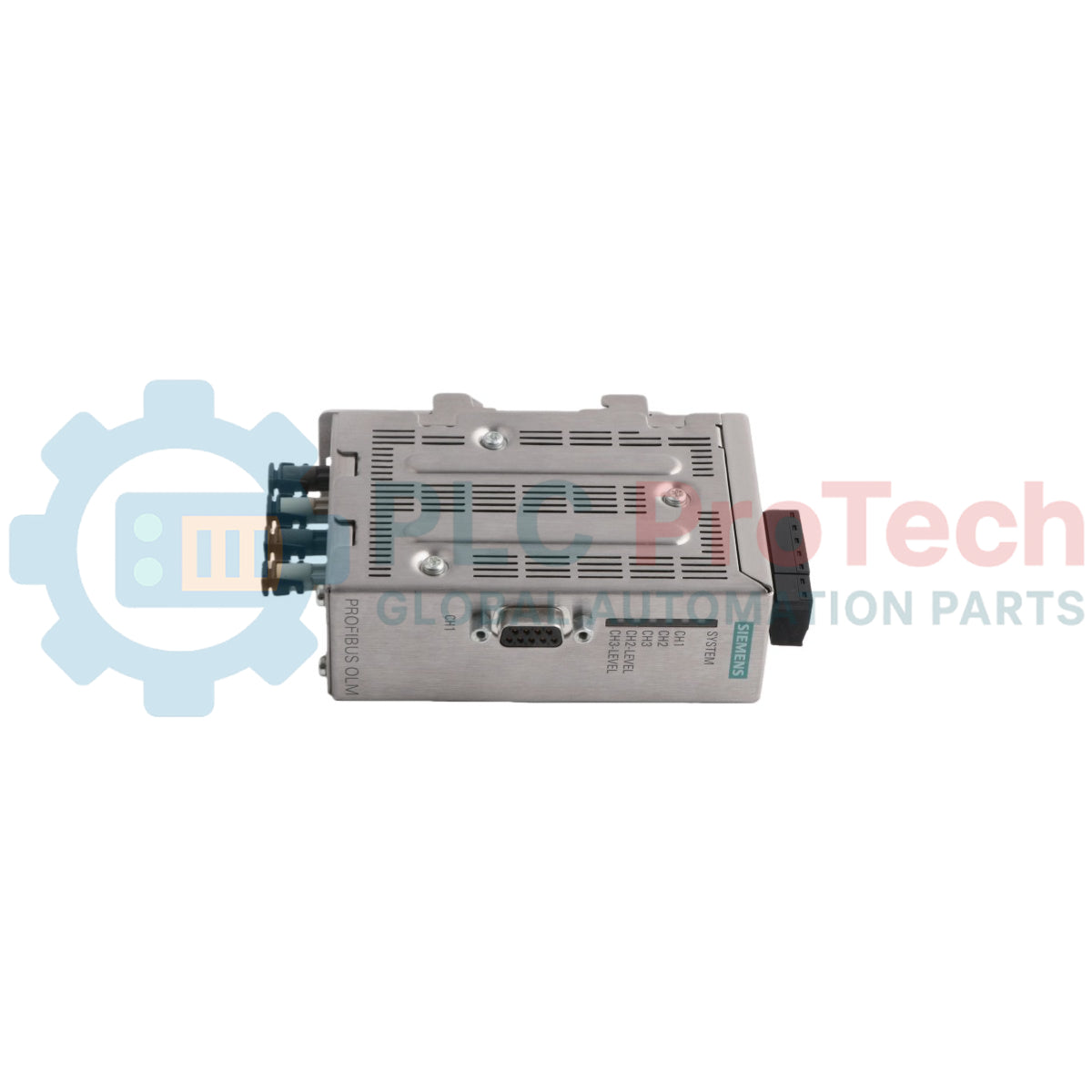

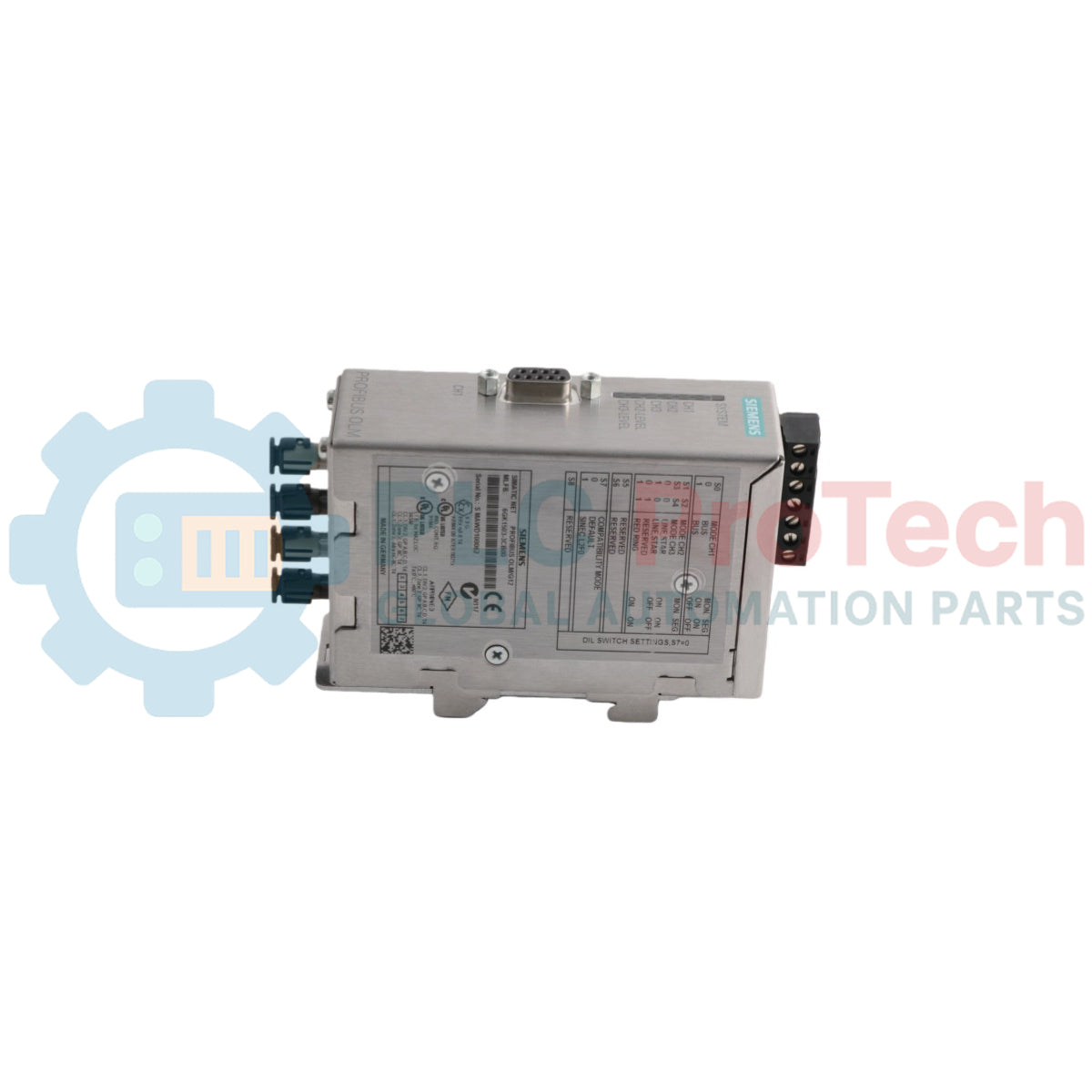

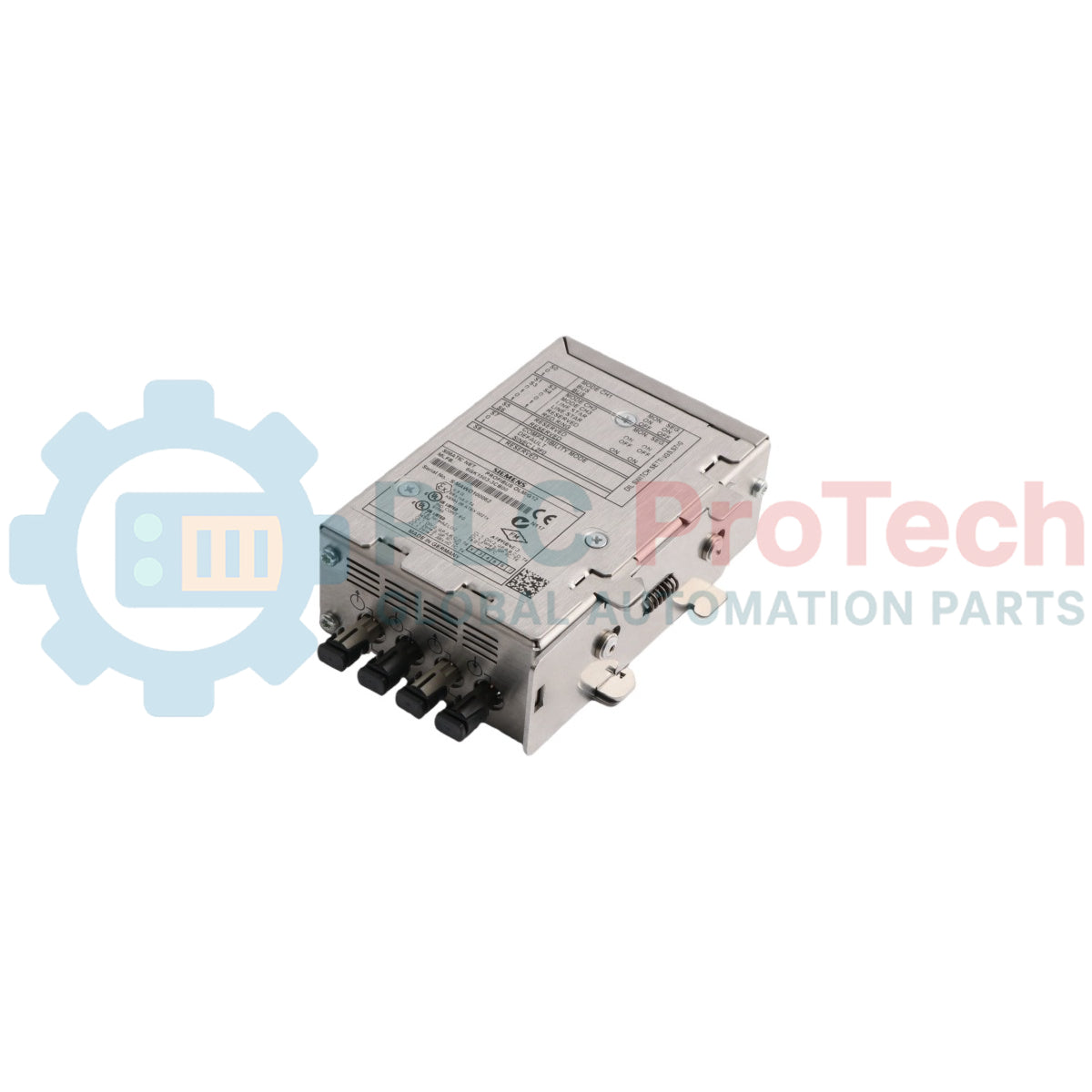

Siemens 6GK1503-3CB00 SIMATIC NET PROFIBUS OLM/G12 V4.0 модуль оптической линии связи

Описание

Siemens 6GK1503-3CB00 — это оптический модуль связи PROFIBUS (OLM), предназначенный для расширения и сегментации промышленной сетевой инфраструктуры с использованием оптоволоконного подключения. Модуль версии G12 V4.0 оснащён одним электрическим интерфейсом RS485 и двумя независимыми оптоволоконными каналами, использующими четыре разъёма BFOC для двунаправленной связи. Он обеспечивает надёжную передачу сигнала на увеличенные расстояния — до 2 850 метров по стандартным оптоволоконным кабелям из стекловолокна, обеспечивая полную электрическую изоляцию между сегментами сети и превосходя ограничения обычных медных сетей PROFIBUS.

Разработанный для эксплуатации в сложных промышленных условиях, 6GK1503-3CB00 оснащён расширенными диагностическими возможностями, включая сигнальный контакт для удалённого мониторинга и измерительный выход для точной оценки качества сигнала. Прочная конструкция обеспечивает надёжную работу в суровых промышленных условиях, подверженных электромагнитным помехам, разности потенциалов земли или экстремальным воздействиям окружающей среды. Модуль позволяет создавать резервные кольцевые топологии и звездообразные конфигурации в сетях PROFIBUS, повышая надёжность системы, а также активно восстанавливает и усиливает сигналы PROFIBUS для сохранения их целостности на обширных объектах. Он особенно полезен в приложениях, требующих изоляции между различными электрическими зонами или защиты от вызванных молнией перенапряжений.

Характеристики

• Оптический модуль связи PROFIBUS (OLM) для расширения и сегментации сети
• Один электрический интерфейс RS485
• Два независимых оптоволоконных канала с четырьмя разъёмами BFOC
• Поддерживает расстояния передачи до 2 850 метров по стандартному стекловолокну
• Обеспечивает полную электрическую изоляцию между сегментами сети
• Встроенные диагностические возможности: сигнальный контакт и измерительный выход
• Обеспечивает резервные кольцевые и звездообразные топологии сетей PROFIBUS
• Активное восстановление и усиление сигнала
• Прочная конструкция для надёжной работы в тяжёлых промышленных условиях

Применения

• Увеличение дальности сетей PROFIBUS на крупных промышленных объектах и технологических предприятиях
• Сегментация сетей PROFIBUS для повышения производительности и локализации неисправностей
• Обеспечение электрической изоляции между сегментами сети для снижения влияния разности потенциалов земли и электромагнитных помех
• Реализация резервных топологий сетей PROFIBUS (кольцевой и звездообразной) для повышения надёжности системы
• Защита сетей PROFIBUS от вызванных молнией перенапряжений в наружных или подверженных воздействию установках
• Развёртывание связи PROFIBUS в условиях высокого уровня электрических помех или эксплуатации в жёстких условиях

Технические характеристики

Соединения / интерфейсы

Рекомендации по установке

1. Обесточивание системы: Перед установкой или техническим обслуживанием убедитесь, что всё питание сети PROFIBUS и подключённого оборудования отключено.
2. Монтаж: Надёжно установите OLM в подходящем промышленном корпусе, обычно на DIN-рейке, обеспечив достаточную вентиляцию и пространство для прокладки кабелей.
3. Оптоволоконное соединение: Осторожно подключите оптоволоконные кабели к разъёмам BFOC. Убедитесь, что все концы волокон чистые и не содержат пыли или загрязнений. Соблюдайте минимальный радиус изгиба оптоволоконных кабелей, чтобы предотвратить повреждение и потерю сигнала.
4. Подключение RS485: Подключите сегмент PROFIBUS RS485 к электрическому интерфейсу. Обратите особое внимание на правильную полярность (линии A и B) и убедитесь, что экран правильно оконцован и заземлён для минимизации электромагнитных помех.
5. Электропитание: Подключите модуль к указанному источнику питания. Проверьте соответствие номинальных напряжения и тока требованиям системы.
6. Заземление: Убедитесь, что модуль и подключённое к нему оборудование надлежащим образом заземлены для обеспечения электробезопасности и снижения уровня помех.
7. Прокладка кабелей: По возможности аккуратно прокладывайте все кабели (питания, RS485 и оптоволоконные) отдельно друг от друга во избежание помех. Закрепите кабели, чтобы предотвратить нагрузку на разъёмы.
8. Конфигурация системы: После физической установки настройте сеть PROFIBUS и параметры OLM в соответствии с требованиями приложения, включая адресацию и параметры диагностики.
9. Диагностический мониторинг: Используйте встроенный сигнальный контакт и измерительный выход для контроля состояния и качества сигнала оптоволоконных соединений во время ввода в эксплуатацию и эксплуатации.
