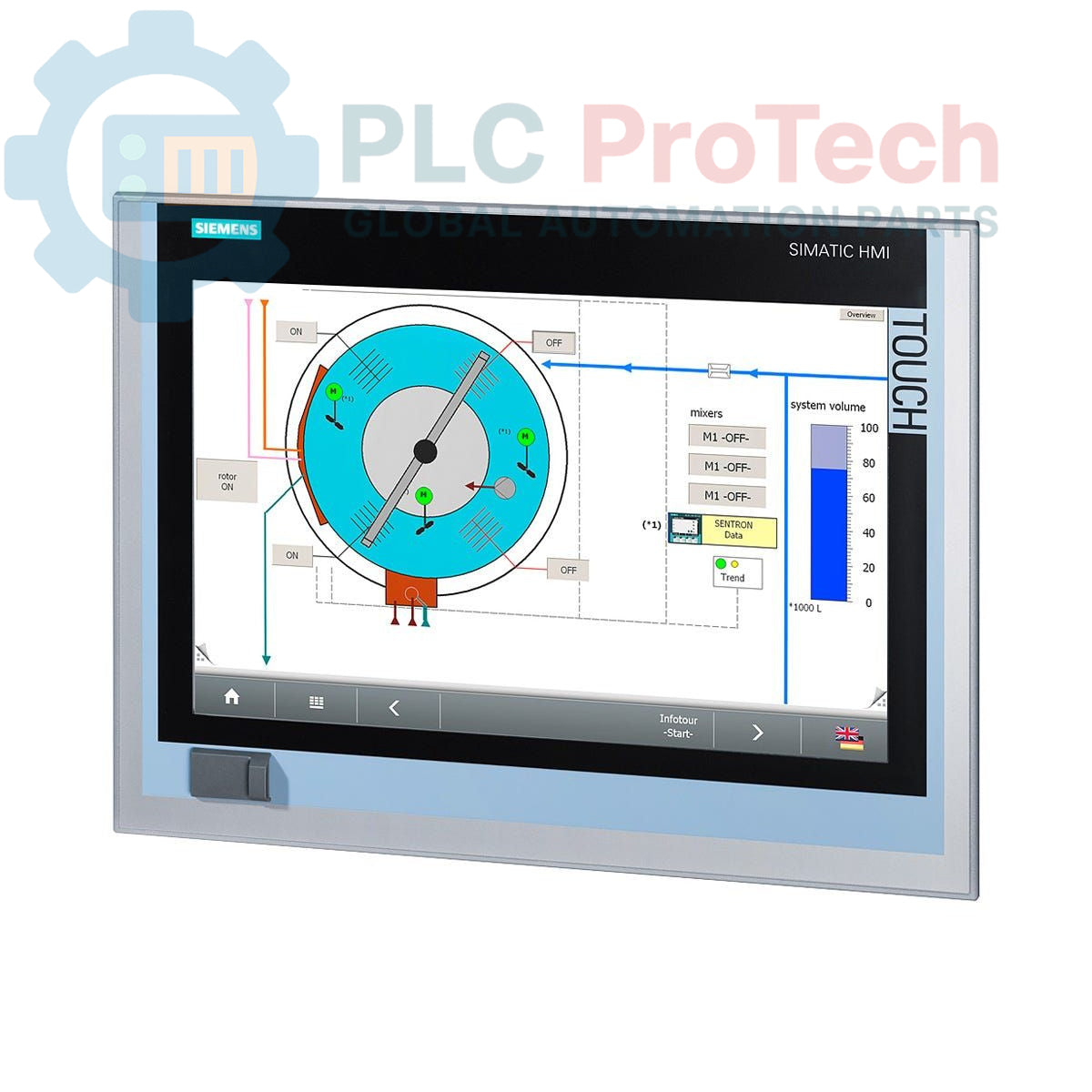

Siemens SIMATIC IPC 477D 6AV7240-4BC07-0QA2 Панельный ПК

Описание

Это промышленный панельный ПК Siemens SIMATIC IPC 477D, модель 6AV7240-4BC07-0QA2, предназначенный для требовательных автоматизированных сред. Он интегрирует 15-дюймовый резистивный сенсорный дисплей с мощным вычислительным блоком на базе процессора Intel Core i3-3217UE. Система оснащена 4 ГБ оперативной памяти, 320 ГБ SATA HDD и DVD-приводом для универсальной работы с данными. Варианты подключения обширны, включая два гигабитных Ethernet порта для связи IE/PN, выделенный интерфейс PROFIBUS DP 12 и несколько USB портов. Устройство работает от промышленного блока питания 110/230 В переменного тока и поставляется с предустановленной Windows 7 Ultimate (64-бит).

Особенности

• 15-дюймовый цветной сенсорный дисплей для взаимодействия оператора.
• Работает на процессоре Intel Core i3-3217UE.
• Оснащён 4 ГБ системной памяти.
• В комплект входит 320 ГБ SATA жесткий диск (HDD) и DVD-привод.
• Встроенный интерфейс PROFIBUS DP 12 для связи на уровне полевой шины.
• Два гигабитных Ethernet порта (IE/PN) для сетевого подключения.
• Множество портов ввода/вывода, включая пять USB и один последовательный порт RS-232.
• Предустановленная операционная система Windows 7 Ultimate (64-бит).
• Промышленный блок питания 110/230 В переменного тока с соответствием NAMUR.

Применение

• Человеко-машинный интерфейс (HMI) для визуализации и управления процессами.
• Узлы SCADA и терминалы сбора данных.
• Управление и мониторинг машин в производстве.
• Регистрация и анализ данных на уровне производственного участка.
• Приложения шлюзов между корпоративными и управляющими сетями.

Технические спецификации

Руководство по установке

1. 1
   Подготовка места установки: Убедитесь, что размеры выреза в панели соответствуют спецификациям IPC 477D. Монтажная поверхность должна быть чистой, ровной и способной выдержать вес устройства. Проверьте наличие достаточного зазора для вентиляции и прокладки кабелей.
2. 2
   Установка устройства: Вставьте панельный ПК в вырез с передней стороны панели. Закрепите его сзади с помощью прилагаемых монтажных зажимов, равномерно затягивая их для обеспечения правильного уплотнения с прокладкой панели. Не затягивайте слишком сильно.
3. 3
   Установите заземление: Подключите клемму заземления корпуса на задней панели IPC к шине защитного заземления (PE) главной панели с помощью низкоомного заземляющего проводника. Это критически важно для электробезопасности и помехозащищенности.
4. 4
   Подключение питания и периферии: Подключите кабель питания 110/230 В переменного тока к правильно рассчитанному и защищенному источнику питания. Подключите Ethernet, PROFIBUS, USB и другие необходимые коммуникационные кабели. Убедитесь, что все кабели проложены вдали от линий высокого напряжения для минимизации помех.
5. 5
   Включение системы: После проверки надежности всех соединений снимите устройства LOTO и снова подайте питание на панель. Включите IPC и убедитесь, что операционная система загружается корректно, а все периферийные устройства обнаружены.
