Коммуникационный модуль Tricon (TCM) Triconex 4351B

Обзор продукта

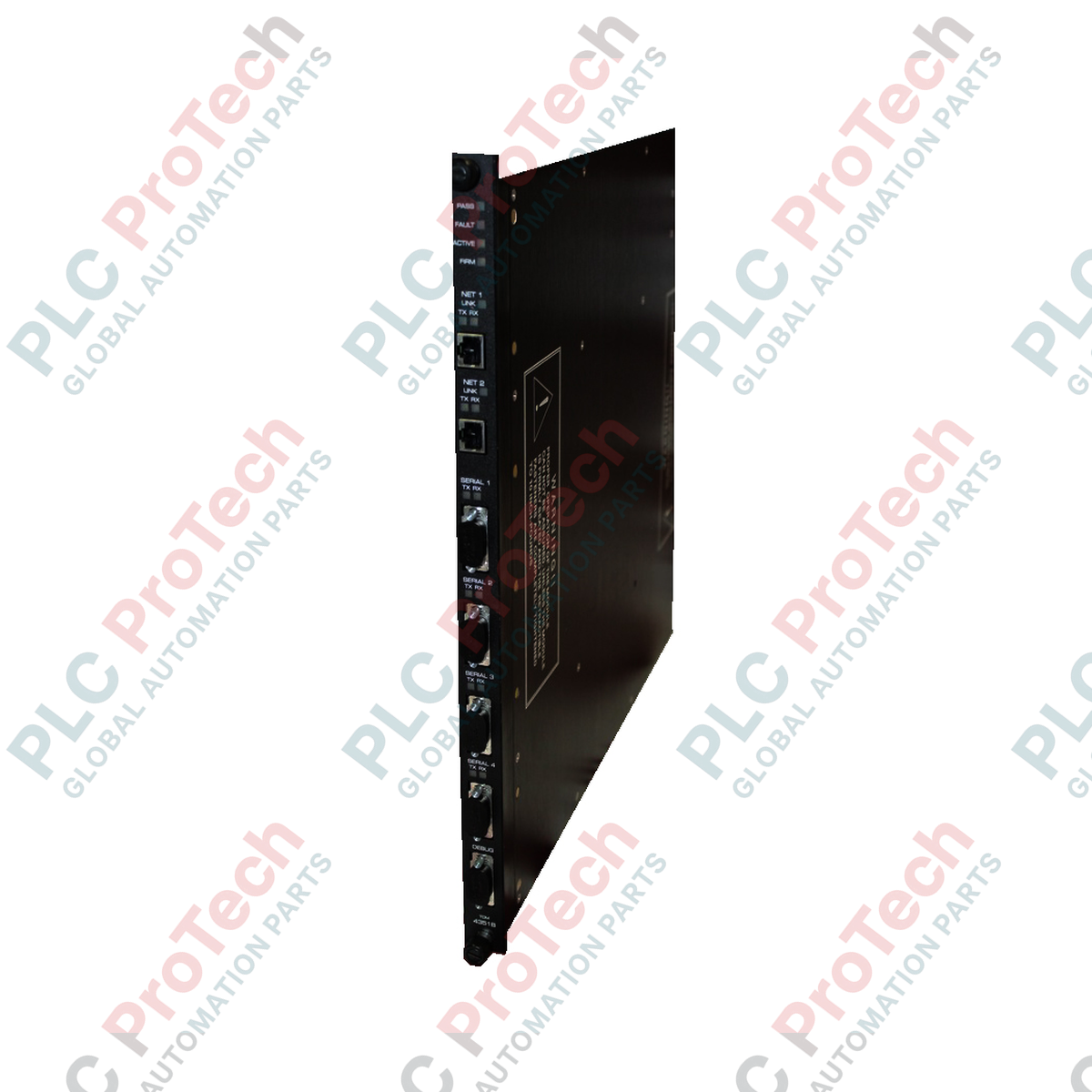

 4351B (4351B) представляет собой высокопроизводительный коммуникационный модуль Tricon (TCM) , разработанный компанией Triconex для обеспечения взаимодействия между контроллером с тройным модульным резервированием (TMR) и внешними системами. Работая в качестве критически важного шлюза данных, модуль 4351B обеспечивает бесшовную интеграцию с распределёнными системами управления (DCS), человеко-машинными интерфейсами (HMI) и программным обеспечением для управления активами. В ответственных средах, таких как нефтеперерабатывающие заводы, морские платформы и атомные электростанции, этот модуль гарантирует передачу критически важных для безопасности данных без задержек и искажений. Поддерживая передовые протоколы, такие как TSAA и Modbus TCP/IP, модуль 4351B минимизирует риск перебоев связи, непосредственно способствуя сокращению простоев предприятия и повышению ситуационной осведомлённости операторов.

Поддержка протоколов и сетевая архитектура

Аппаратная архитектура модуля 4351B разработана для обеспечения максимальной подключаемости и целостности данных. Модуль оснащён четырьмя последовательными портами и двумя сетевыми портами, обеспечивая универсальный интерфейс для различных промышленных телеметрических задач. Модуль поддерживает широкий спектр протоколов, включая TriStation, Modbus (RTU/TCP), Peer-to-Peer (UDP/IP), а также SNTP для синхронизации времени во всей системе. Важной особенностью является поддержка IP Multicast через протокол TSAA, что позволяет системе Tricon одновременно передавать данные безопасности на несколько рабочих станций без перегрузки сети. Благодаря гальванической развязке портов на 500 В пост. тока модуль 4351B защищает внутреннюю объединительную плату Tricon от внешних электрических перенапряжений, гарантируя, что неисправность во внешней сети не нарушит логику безопасности.

Технические характеристики

Часто задаваемые вопросы о подключении и совместимости

В чём основное различие между 4351B и стандартными модулями Ethernet?

 4351B — специализированный модуль TCM, поддерживающий одноранговую связь между несколькими шасси Tricon и имеющий встроенную поддержку протокола TSAA , необходимую для высокоскоростного обмена данными с программным обеспечением TriStation 1131 и специализированными дисплеями безопасности.

Поддерживает ли 4351B оптоволоконные соединения?

Да. Помимо медных портов Ethernet, модуль совместим с интерфейсами 100 Mbps Fiber Ethernet , обеспечивая невосприимчивость к электромагнитным помехам и связь на увеличенных расстояниях для удалённых стоек расширения.

Как модуль выполняет синхронизацию времени?

 4351B использует SNTP (простой протокол сетевого времени) и поддерживает одноранговую синхронизацию времени, обеспечивая маркировку всех событий безопасности на предприятии временными метками с точностью до миллисекунды для точного анализа после инцидентов.

Можно ли одновременно использовать протоколы Modbus и TriStation на одном модуле?

Безусловно. Модуль 4351B поддерживает несколько протоколов, позволяя выполнять диагностику через TriStation и одновременно передавать технологические данные в DCS через Modbus TCP/IP.

Руководство по интеграции оборудования и полевым инженерным работам

• Сегментация сети: В критически важных для безопасности приложениях всегда изолируйте сеть TCM 4351B от общей корпоративной ИТ-сети. Используйте отдельный промышленный коммутатор, чтобы широковещательные штормы не влияли на безопасную одноранговую связь.

• Экранирование и заземление: При использовании последовательных портов для Modbus RTU убедитесь, что экранированный кабель на витой паре (STP) заземлён только с одного конца (обычно со стороны Tricon), чтобы предотвратить образование контуров заземления, способных вызывать ошибки передачи данных.

• Конфигурация резервирования: В системах TMR стандартной практикой является установка двух модулей 4351B в коммуникационные слоты основного шасси. Это гарантирует, что отказ одного модуля или одного сетевого кабеля не приведёт к потере видимости системы для операторов.

Устойчивость к внешним условиям и надёжность

Модуль 4351B разработан для работы в самых суровых промышленных условиях. Прочный механический корпус и изоляция на 500 В пост. тока обеспечивают защиту от сильной вибрации и электрических помех, характерных для систем управления турбинами и тяжёлого производства. В отличие от стандартных коммутаторов коммерческого класса, модуль 4351B рассчитан на непрерывную работу при температуре 60 градусов Цельсия, обеспечивая надёжность в шкафах без климатического контроля. Кроме того, его обратная совместимость с более ранними системами Tricon v9.x и v10.x делает его идеальным выбором для продления жизненного цикла оборудования, обеспечивая современные возможности Ethernet для устаревших систем безопасности.
