Производитель: Weidmuller
Номер продукта: IE-SW-VL05M-3TX-2ST
Страна происхождения:Германия
Тип продукта: Промышленные коммутаторы Ethernet
Оплата: Банковский перевод (T/T), Western Union
Вес: 1500г
Размеры: 53,6 мм × 135 мм × 105 мм
Порт отправления: Сямынь
Гарантия: 12 месяцев

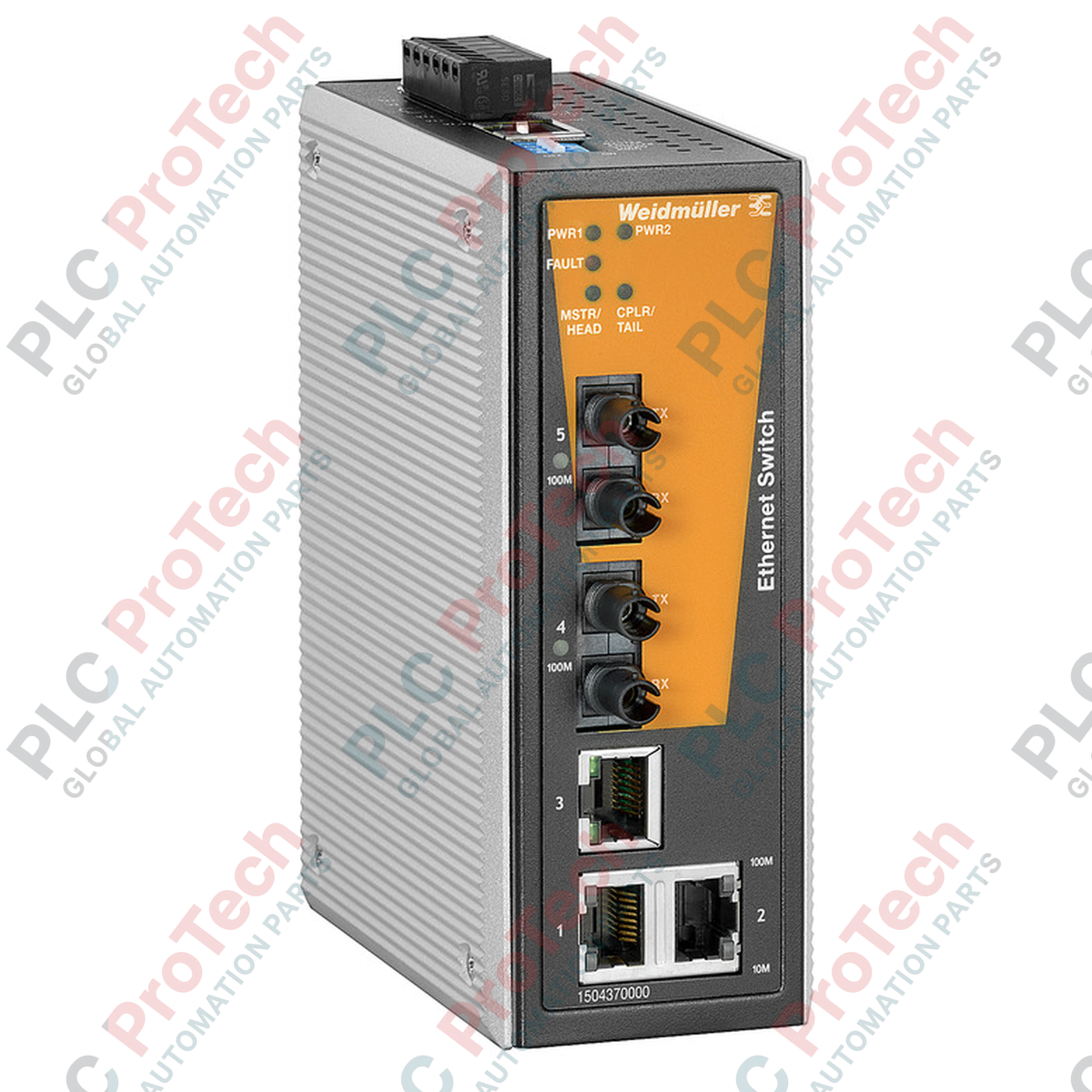

Основная функция управляемого промышленного коммутатора Ethernet Weidmuller 1504370000 IE-SW-VL05M-3TX-2ST — обеспечение детерминированного распределения данных в суровых условиях производства. Этот высокопроизводительный сетевой узел объединяет медные и оптоволоконные интерфейсы для связи удалённых сегментов сети, сохраняя высокую устойчивость к электромагнитным помехам. Прочный металлический корпус обеспечивает надёжную коммутацию данных по принципу Store and Forward для критически важных систем автоматизации.
| Параметр | Значение характеристики |
|---|---|
| Производитель | Weidmuller |
| Номер модели | IE-SW-VL05M-3TX-2ST |
| Номер артикула / SKU | 1504370000 |
| Тип коммутатора | Управляемый |
| Скорость передачи | 100 Мбит/с (Fast Ethernet) |
| Порты RJ45 | 3x 10/100BaseT(X) |
| Оптоволоконные порты | 2x многомодовых (ST-Duplex) |
| Типичное расстояние передачи по оптоволокну | 5 км |
| Размер таблицы MAC-адресов | 2 K |
| Размер буфера пакетов | 1 Мбит |
| Напряжение питания | 12 / 24 / 48 В постоянного тока (резервные входы) |
| Интерфейс подключения | 1x съёмная 6-контактная клеммная колодка |
| Материал корпуса | Металл (степень защиты IP30) |
| Варианты монтажа | DIN-рейка, панель (с дополнительным монтажным комплектом) |
| Рабочая температура | От -10 °C до 60 °C |
| Температура хранения | От -40 °C до 85 °C |
| Влажность окружающей среды | От 5% до 95% (без конденсации) |
| Размеры (Ш x В x Г) | 53,6 мм x 135 мм x 105 мм |
| Масса нетто | 650 g |
| Масса брутто | 1,5 кг |
| Номер контакта | Обозначение сигнала | Функциональное описание |
|---|---|---|
| 1 | V1+ | Основной вход питания постоянного тока (+) |
| 2 | V1− | Основной вход питания постоянного тока (−) |
| 3 | Неисправность | Контакт реле (нормально замкнут при отказе) |
| 4 | Неисправность | Контакт реле (нормально замкнут при отказе) |
| 5 | V2+ | Вторичный резервный вход питания постоянного тока (+) |
| 6 | V2− | Вторичный резервный вход питания постоянного тока (−) |
Управляемый коммутатор IE-SW-VL05M-3TX-2ST является функциональной заменой неуправляемых вариантов, таких как IE-SW-VL05-3TX-2ST. При замене неуправляемого коммутатора этим управляемым устройством сетевые администраторы должны настроить IP-адрес и отключить неиспользуемые протоколы, чтобы предотвратить широковещательные штормы. Убедитесь, что удалённый оптоволоконный трансивер соответствует спецификации длины волны 1300 нм многомодовых портов ST этого устройства.
В условиях высокой температуры, превышающей 50 °C, критически важно охлаждение за счёт естественной конвекции. Не устанавливайте этот коммутатор непосредственно рядом с компонентами, выделяющими много тепла, такими как источники питания или приводы двигателей; оставляйте зазор не менее 25 мм с обеих сторон. При расчёте энергетического бюджета оптоволоконной линии учитывайте типичное ограничение в 5 км и затухание на разъёмах (обычно 0,75 дБ на соединение ST), чтобы предотвратить ухудшение сигнала.
Всегда заземляйте металлический корпус IP30 с помощью специального винта заземления, расположенного на верхней панели, чтобы обеспечить путь с низким импедансом для отвода электростатических разрядов. При подключении резервных источников питания подключайте V1 и V2 к отдельным физическим источникам питания. Такая конфигурация позволяет внутреннему реле неисправности немедленно сработать и передать сигнал внешней аварийной сигнализации ПЛК, если один из контуров питания потеряет напряжение.
Перед подключением проводов или монтажом коммутатора отключите все источники электропитания. Не подключайте и не отсоединяйте 6-контактную клеммную колодку при находящихся под напряжением цепях, поскольку это может вызвать электрическую дугу и повредить внутренние компоненты.
Защёлкните коммутатор на стандартной DIN-рейке TS 35, убедившись, что фиксатор DIN-рейки надёжно зафиксировался.
Подключите отдельный заземляющий провод (не менее 14 AWG) от винта заземления корпуса к защитному заземлению основного шкафа.
Подключите линии питания постоянного тока 12/24/48 В к съёмной 6-контактной клеммной колодке, затем плотно вставьте колодку в разъём коммутатора.
Вставьте медные коммуникационные кабели RJ45 и многомодовые оптоволоконные разъёмы ST-Duplex в соответствующие порты.
