060G5539 Danfoss ทรานสมิตเตอร์วัดความดันสำหรับอุตสาหกรรม MBS 3000

ภาพรวมผลิตภัณฑ์

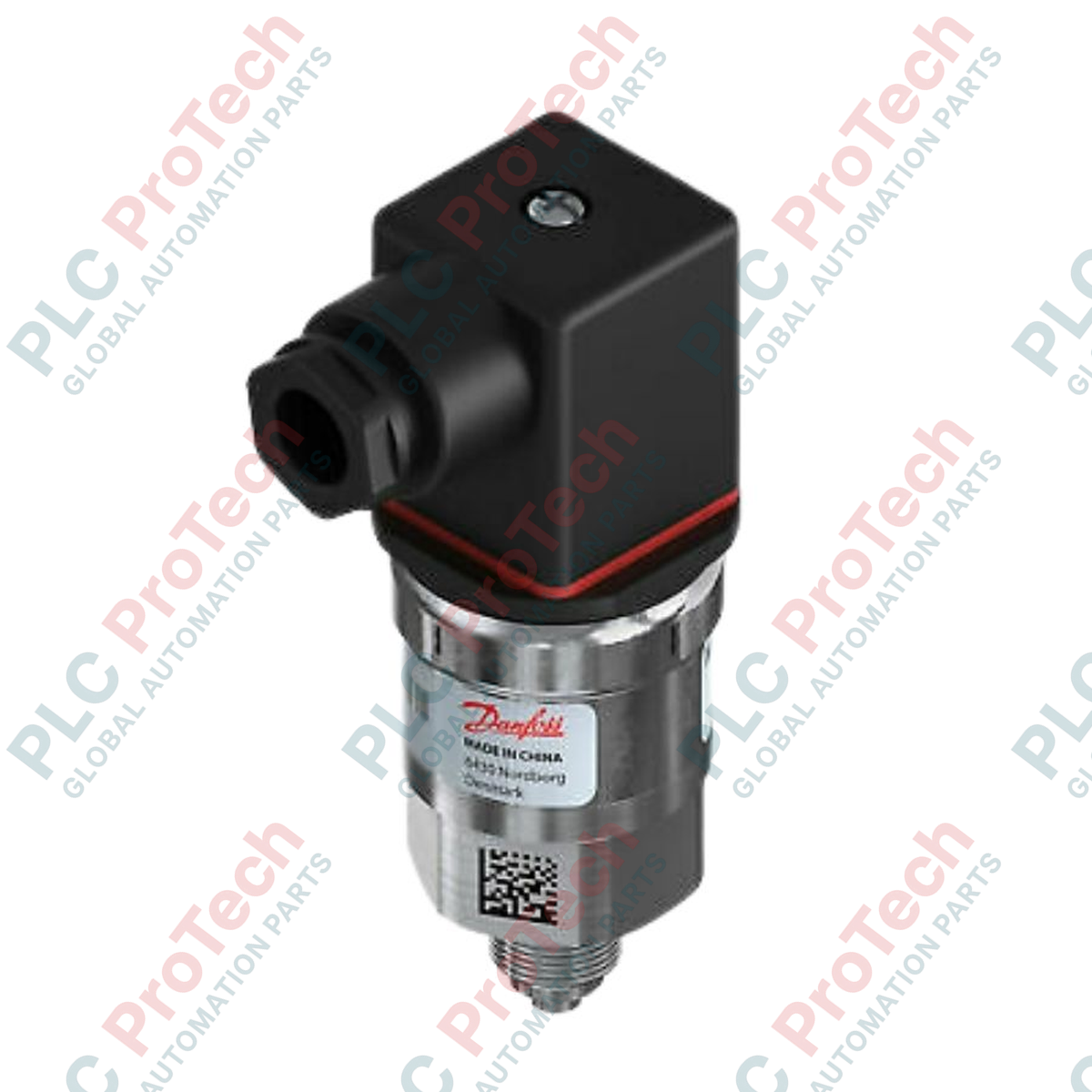

 060G5539 (060G5539) เป็นทรานสมิตเตอร์วัดความดันซีรีส์ MBS 3000 ขนาดกะทัดรัดและทนทานสูง ออกแบบมาเพื่อใช้งานในงานอุตสาหกรรมเกือบทุกประเภท เหมาะสำหรับระบบไฮดรอลิกแรงดันสูงและเครื่องจักรอุตสาหกรรม โดยแปลงช่วงการวัด 0 - 400 bar เป็นสัญญาณเอาต์พุตมาตรฐาน 4 - 20 mA รุ่น MBS 3000-3611-1GB04 ได้รับการออกแบบให้ทนต่อสภาพแวดล้อมที่รุนแรง พร้อมเสถียรภาพต่อแรงสั่นสะเทือนที่ยอดเยี่ยมและการป้องกัน EMI ในระดับสูง โครงสร้างสเตนเลสที่แข็งแรงและตัวเรือนทนกรดทำให้เหมาะอย่างยิ่งสำหรับโรงไฟฟ้า โรงบำบัดน้ำ และอุปกรณ์ไฮดรอลิกเคลื่อนที่ ซึ่งความน่าเชื่อถือและความแม่นยำในระยะยาวมีความสำคัญต่อความปลอดภัยในการปฏิบัติงาน

รายละเอียดรหัสต่อท้าย

รหัสรุ่น MBS 3000-3611-1GB04 ระบุการกำหนดค่าฮาร์ดแวร์อย่างละเอียดของเซนเซอร์อุตสาหกรรมรุ่นนี้:

• MBS 3000: ซีรีส์ทรานสมิตเตอร์วัดความดันอุตสาหกรรมขนาดกะทัดรัด

• 36: ช่วงการวัด 0 ถึง 400 bar (0 ถึง 40 MPa)

• 1: ค่าอ้างอิงความดันเป็นแบบเกจ (เทียบกับความดันบรรยากาศ)

• 1: สัญญาณเอาต์พุตกระแสมาตรฐาน 4 - 20 mA

• 1: การเชื่อมต่อทางไฟฟ้าผ่านปลั๊ก Pg 9 (EN 175301-803-A)

• GB04: ประเภทการเชื่อมต่อความดัน DIN 3852-E-G 1/4 พร้อมปะเก็นในตัว

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยด้านเทคนิค

ฉันจะต่อสาย MBS 3000 สำหรับวงจรควบคุมแบบ 2 สายได้อย่างไร?

060G5539 ใช้การต่อสายมาตรฐานแบบ 2 สาย ให้ต่อแรงดันไฟเลี้ยงขั้วบวก (+Vcc) เข้ากับพิน 1 และต่อสายสัญญาณกลับ (เอาต์พุต/กราวด์) เข้ากับพิน 2 ของปลั๊ก EN 175301-803-A โดยปกติจะไม่ใช้พิน 3 ส่วนขั้วดินใช้สำหรับชีลด์/การต่อลงกราวด์

ข้อดีของการเชื่อมต่อ DIN 3852-E-G 1/4 (GB04) คืออะไร?

การเชื่อมต่อ GB04 มีเกลียว G 1/4 พร้อมหน้าสัมผัสซีลแบบฝัง ซึ่งรองรับปะเก็นแบบนิ่ม (โดยทั่วไปคือ NBR หรือ Viton) จึงให้การซีลป้องกันการรั่วซึมที่ดีกว่าเกลียวเรียวแบบโลหะสัมผัสโลหะ โดยเฉพาะในระบบไฮดรอลิกที่มีแรงสั่นสะเทือนสูง

ทรานสมิตเตอร์รุ่นนี้เหมาะสำหรับแรงดันกระชากสูงหรือไม่?

แม้ 060G5539 จะรองรับแรงดันพิกัด 400 bar และความสามารถในการรับแรงดันโอเวอร์โหลดแบบสถิต 600 bar แต่แรงกระแทกไฮดรอลิกที่เกิดขึ้นอย่างรวดเร็วอาจทำให้เกิดความเสียหายได้ สำหรับระบบที่มีแรงดันกระแทกจากการปิดวาล์วอย่างรุนแรงหรือมีโพรงอากาศ แนะนำให้ใช้ MBS ซีรีส์ของ Danfoss ที่มีตัวลดแรงดันกระเพื่อมในตัว เช่น MBS 3050

คู่มือด้านวิศวกรรมและการติดตั้ง

การติดตั้งและการซีล: เมื่อติดตั้งการเชื่อมต่อ G 1/4 DIN 3852-E ให้ตรวจสอบว่าพอร์ตที่ใช้เชื่อมต่อสะอาดและไม่มีครีบโลหะ ขันทรานสมิตเตอร์ด้วยแรงบิดที่แนะนำ 30 Nm การขันแน่นเกินไปอาจทำให้ปะเก็นในตัวเสียรูป และทำให้เกิดการรั่วซึมหรือความเค้นต่อชิ้นส่วนตรวจวัดภายใน

ความสมบูรณ์ของสัญญาณและการต่อลงกราวด์: ในสภาพแวดล้อมที่มีสัญญาณรบกวนทางแม่เหล็กไฟฟ้าสูง เช่น ใกล้ VFD หรือมอเตอร์ขนาดใหญ่ ให้ใช้สายคู่บิดเกลียวแบบมีชีลด์สำหรับวงจร 4-20 mA ควรต่อลงกราวด์ชีลด์ที่ฝั่งคอนโทรลเลอร์เพียงด้านเดียว เพื่อป้องกันกราวด์ลูป ตรวจสอบให้แน่ใจว่าปะเก็นปลั๊ก DIN อยู่ในตำแหน่งอย่างถูกต้อง เพื่อคงระดับการป้องกัน IP65

การจัดการความร้อน: หากอุณหภูมิตัวกลางสูงกว่า 85 deg C ให้ใช้ไซฟอนหรือท่อแคปิลลารีเพื่อแยกทรานสมิตเตอร์ออกจากแหล่งความร้อน สำหรับท่อแคปิลลารีที่ไม่มีฉนวนทุกระยะ 10 cm อุณหภูมิตัวกลางจะลดลงอย่างมาก ช่วยป้องกันอุปกรณ์อิเล็กทรอนิกส์ภายใน MBS 3000 จากการเสื่อมสภาพเนื่องจากความร้อน
