Manufacturer: Woodward
Product No.: 1751-6058
Country of origin:สหรัฐอเมริกา
Product Type: หม้อแปลง MPU 4 ช่อง
Payment: T/T, Western Union
Weight: 3000g
Shipping port: Xiamen
Warranty: 12 months

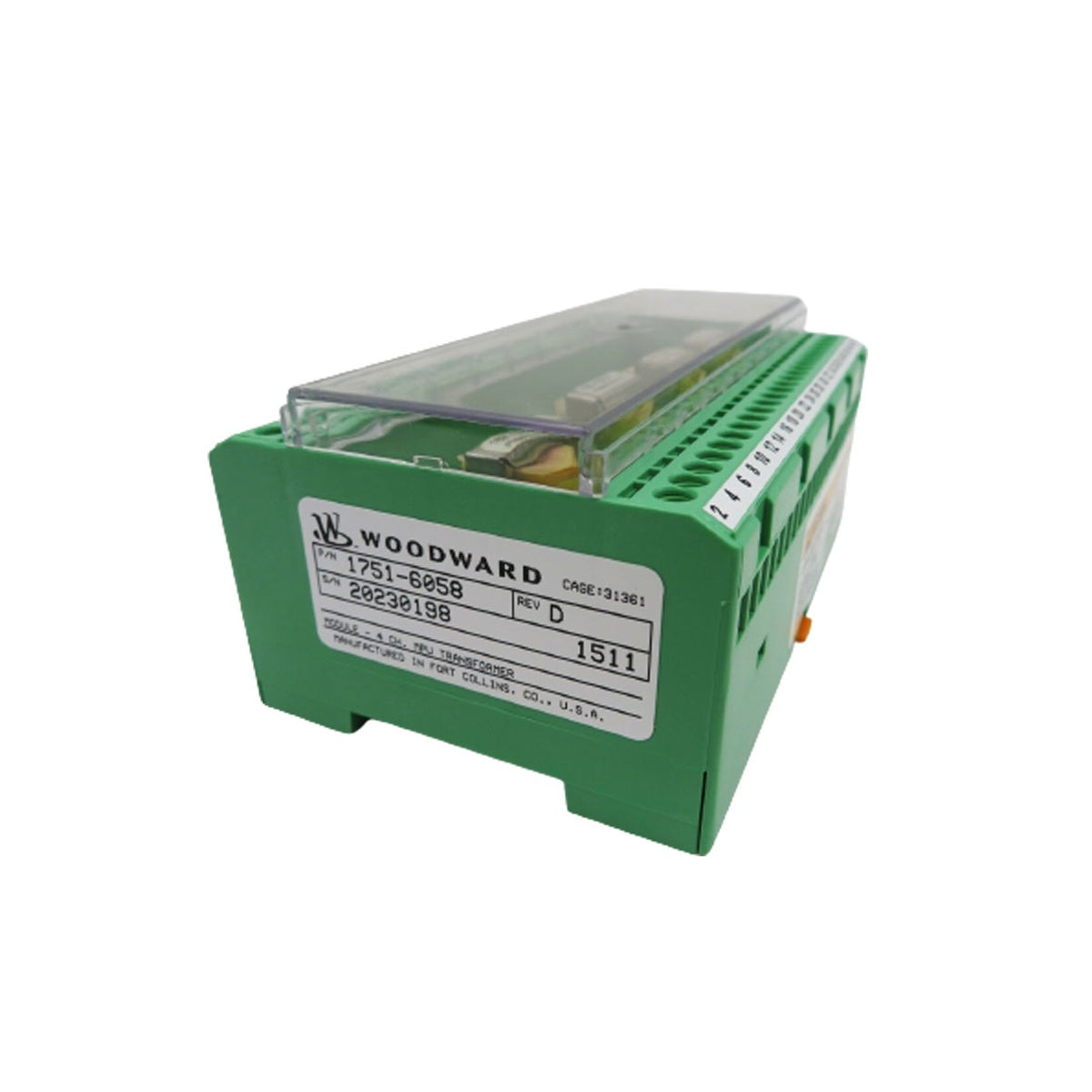

Woodward 1751-6058 เป็นโมดูล หม้อแปลงรับสัญญาณ Magnetic Pickup (MPU) แบบ 4 ช่องโดยเฉพาะ ออกแบบมาเพื่อทำหน้าที่เป็นอินเทอร์เฟซแยกวงจรและปรับสภาพสัญญาณระหว่างเซ็นเซอร์ความเร็วแบบแม่เหล็กกับระบบควบคุมอิเล็กทรอนิกส์ เช่น คอนโทรลเลอร์ MicroNet หรือ 505/505E การใช้การแยกวงจรด้วยหม้อแปลงช่วยปกป้องอุปกรณ์อิเล็กทรอนิกส์ควบคุมที่มีความไวจากสัญญาณรบกวนแบบโหมดร่วมและกราวด์ลูป ซึ่งมักพบในสภาพแวดล้อมของเครื่องยนต์และกังหันขนาดใหญ่
| หมวดหมู่ | ข้อมูลจำเพาะ |
| ผู้ผลิต | Woodward |
| หมายเลขชิ้นส่วน | 1751-6058 |
| ประเภทผลิตภัณฑ์ | หม้อแปลงแยกสัญญาณ MPU แบบ 4 ช่อง |
| จำนวนช่อง | 4 ช่องอิสระ |
| ฟังก์ชัน | การแยกสัญญาณและการป้องกันแบบแยกทางไฟฟ้า |
| สัญญาณอินพุต | คลื่นไซน์ AC จาก Magnetic Pickup |
| การติดตั้ง | ติดตั้งบนราง DIN หรือติดตั้งบนแชสซี (ขึ้นอยู่กับตัวครอบ) |
| น้ำหนักจัดส่ง | 3.0 kg |
การจัดวางสายไฟ: เชื่อมต่อสาย MPU เข้ากับขั้วอินพุตของหม้อแปลง ตรวจสอบให้แน่ใจว่าสายเอาต์พุตที่ต่อไปยังระบบควบคุมเป็นสายคู่บิดเกลียวแบบมีชีลด์
การต่อลงกราวด์: หม้อแปลงมีการแยกวงจรทางไฟฟ้า โดยทั่วไปควรต่อลงกราวด์ชีลด์ของสายจาก MPU ไปยังหม้อแปลงที่ด้านหม้อแปลง และต่อลงกราวด์ชีลด์ของสายจากหม้อแปลงไปยังคอนโทรลเลอร์ที่ด้านคอนโทรลเลอร์
ความสมบูรณ์ของสัญญาณ: หลีกเลี่ยงการเดินสายสัญญาณ MPU ขนานกับสายไฟ AC แรงดันสูงหรือสายจุดระเบิด เพื่อลดสัญญาณรบกวนทางแม่เหล็กไฟฟ้า (EMI)
ความเป็นอิสระของช่องสัญญาณ: ทั้ง 4 ช่องมีการแยกทางไฟฟ้าจากกัน คุณสามารถใช้โมดูลนี้แยกสัญญาณสำหรับเซ็นเซอร์ความเร็วที่แตกต่างกันได้สูงสุด 4 ตัว เช่น การตรวจจับความเร็วซ้ำซ้อนบนกังหันตัวเดียว
ทำไมต้องใช้หม้อแปลงระหว่าง MPU กับคอนโทรลเลอร์
เครื่องยนต์อุตสาหกรรมขนาดใหญ่มักมีสัญญาณรบกวนทางไฟฟ้าสูง หม้อแปลงจะตัดการเชื่อมต่อทางไฟฟ้าโดยตรง (กราวด์ลูป) ทำให้มีเพียงสัญญาณความถี่ที่ส่งผ่าน และป้องกันไม่ให้ "สัญญาณรบกวน" ถูกตีความผิดว่าเป็นความเร็วรอบเครื่องยนต์
โมดูลนี้ต้องใช้ไฟเลี้ยงภายนอกหรือไม่
ไม่ต้อง เช่นเดียวกับ Magnetic Pickup ที่รองรับ 1751-6058 เป็นอุปกรณ์พาสซีฟ โดยใช้พลังงานจากสัญญาณ AC ที่ MPU สร้างขึ้นในการทำงาน
โมดูลนี้ใช้กับ Proximity Probe ได้หรือไม่
ไม่ได้ โมดูลนี้ออกแบบมาโดยเฉพาะสำหรับ Magnetic Pickup (MPU) แบบพาสซีฟ Proximity Probe แบบแอ็กทีฟ (Eddy Current Probe) ต้องใช้แหล่งจ่ายไฟ DC และสร้างสัญญาณคนละประเภท ซึ่งไม่เข้ากันกับหม้อแปลงแยกสัญญาณนี้
ฉันจะตรวจสอบปัญหาของช่องสัญญาณใดช่องหนึ่งได้อย่างไร
คุณสามารถวัดแรงดัน AC ที่ด้านอินพุตขณะเครื่องยนต์กำลังหมุนสตาร์ตได้ (โดยทั่วไป $> 1.0 \text{ VAC}$) จากนั้นวัดที่ด้านเอาต์พุต ควรพบสัญญาณ AC ที่สอดคล้องกัน หากมีสัญญาณอินพุตแต่เอาต์พุตเป็นศูนย์ ช่องหม้อแปลงนั้นอาจชำรุด
