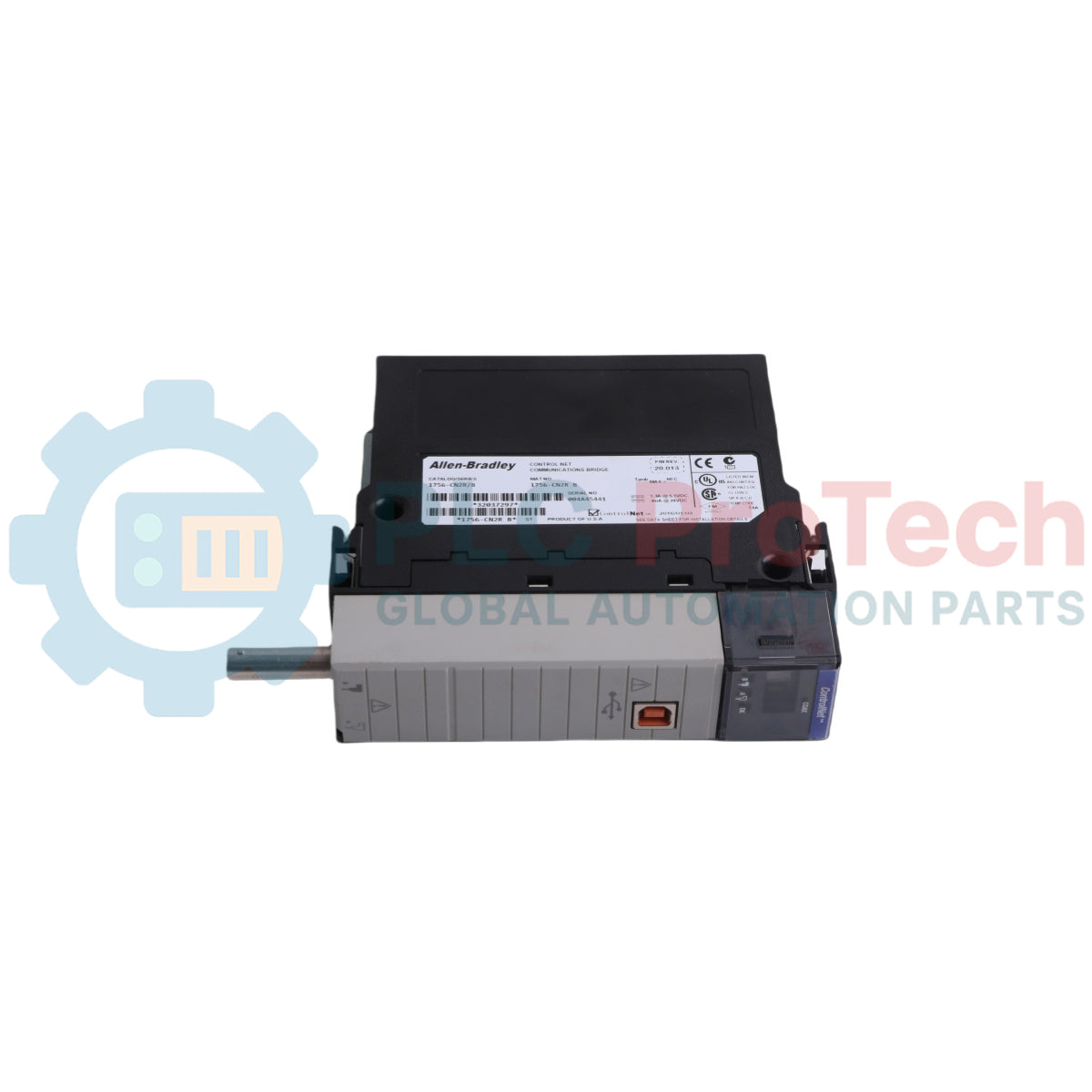

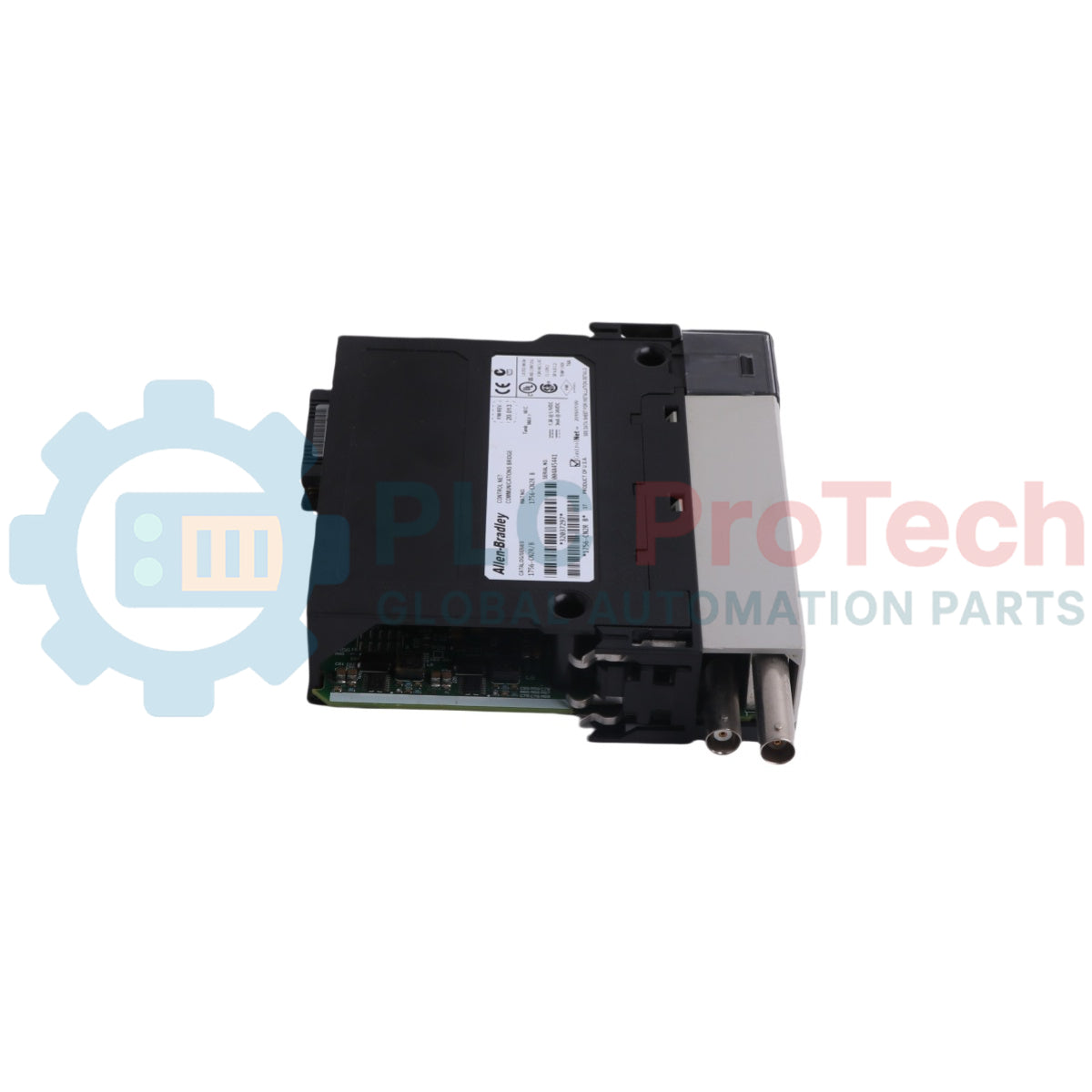

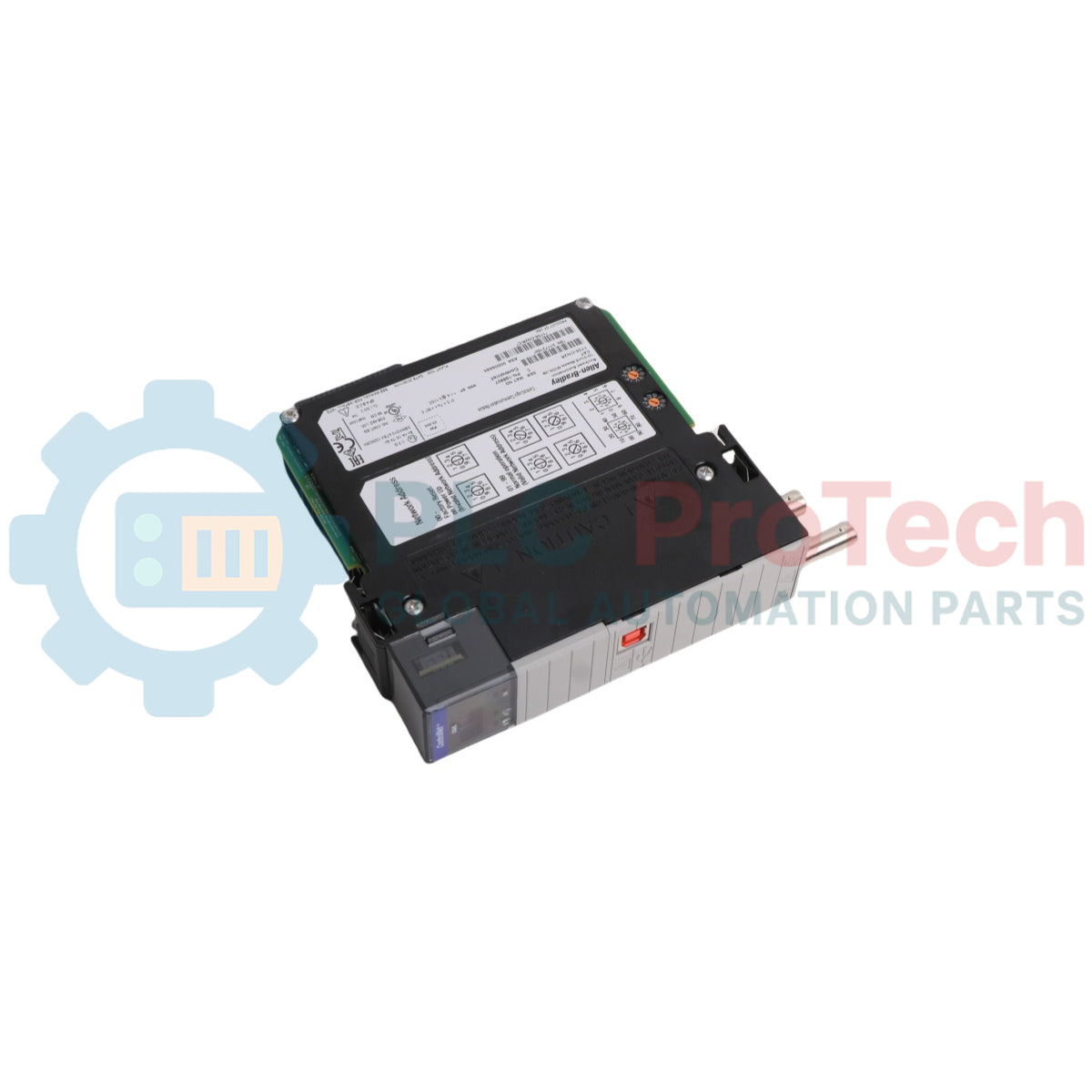

โมดูลบริดจ์ ControlNet Allen-Bradley 1756-CN2R ControlLogix

ภาพรวมผลิตภัณฑ์

 1756-CN2R เป็นโมดูลบริดจ์ ControlNet ประสิทธิภาพสูงที่อยู่ในแพลตฟอร์ม Allen-Bradley ControlLogix ซึ่งออกแบบมาโดยเฉพาะเพื่อรองรับการสื่อสารความเร็วสูงและมีค่าความหน่วงที่แน่นอนใน โทโพโลยีเครือข่ายแบบสำรอง ด้วยพอร์ต BNC คู่  1756-CN2R จึงสามารถสลับระหว่างสายสื่อกลางได้โดยไม่สะดุด ช่วยให้กระบวนการอุตสาหกรรมที่สำคัญยังคงทำงานต่อได้ แม้เส้นทางเครือข่ายหนึ่งจะมีปัญหา

โมดูลนี้รองรับได้สูงสุด 99 โหนด และมีอัตราการรับส่งข้อมูล 5 Mbps จึงเป็นองค์ประกอบสำคัญสำหรับสถาปัตยกรรม Distributed I/O การเชื่อมต่อ HMI/SCADA และการอินเตอร์ล็อกคอนโทรลเลอร์แบบเพียร์ทูเพียร์ ความสามารถในการครอบคลุมระยะสูงสุด 1,000 เมตรต่อเซกเมนต์ (ขยายได้ด้วยรีพีตเตอร์) ทำให้เป็นโซลูชันที่เหมาะสำหรับโรงงานผลิตขนาดใหญ่และโรงงานกระบวนการที่ต้องการแลกเปลี่ยนข้อมูลแบบเร่งด่วนผ่าน Common Industrial Protocol (CIP)

การกำหนดค่าทางเทคนิค

1756-CN2R ได้รับการออกแบบเพื่อให้มีความพร้อมใช้งานสูงสุดและรองรับความยืดหยุ่นของระบบ:

• รองรับสื่อสัญญาณแบบสำรอง: พอร์ต BNC คู่ช่วยให้มีเส้นทางอิสระสองเส้นทางสำหรับสัญญาณ ControlNet เพื่อป้องกันกรณีสายขาดหรือขั้วต่อชำรุด

• รองรับการเชื่อมต่อจำนวนมาก: รองรับได้สูงสุด 128 การเชื่อมต่อ Logix และการเชื่อมต่อการสื่อสารทั้งหมด 131 รายการ ช่วยให้รองรับงาน I/O และการส่งข้อความได้อย่างครอบคลุม

• พอร์ตบำรุงรักษา: มีพอร์ต USB 1.1 ด้านหน้า (12 Mbps) สำหรับการกำหนดค่า การเขียนโปรแกรม และการอัปเดตเฟิร์มแวร์ในพื้นที่โดยเฉพาะ (ไม่ предназначеноสำหรับการสื่อสารข้อมูลขณะระบบทำงาน)

• รองรับสภาพแวดล้อมที่สมบุกสมบัน: ออกแบบมาให้ทำงานได้ในช่วงอุณหภูมิกว้าง (0 ถึง 60 °C) และทนทานต่อแรงสั่นสะเทือนสูง (2G ที่ 10-500Hz) เหมาะสำหรับสภาพแวดล้อมภายในตู้ควบคุมที่มีความต้องการสูง

• รองรับแชสซีหลากหลาย: ใช้งานร่วมกับแชสซี 1756 ControlLogix มาตรฐานทั้งหมด (A4 ถึง A17) รวมถึงการกำหนดค่าแหล่งจ่ายไฟทั้งแบบมาตรฐานและแบบสำรอง

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยด้านเทคนิค

ต้องใช้สายเคเบิลชนิดใดกับ 1756-CN2R?

โมดูลนี้ต้องใช้สายโคแอกเชียล RG6 แบบมีชีลด์ 4 ชั้น 1786-RG6 การติดตั้งตัวต้านทาน 75 โอห์มที่ปลายสายลำตัวเป็นข้อบังคับเพื่อรักษาเสถียรภาพของเครือข่าย

สามารถใช้พอร์ต USB สำหรับการสื่อสารกับ HMI ได้หรือไม่?

ไม่ได้ พอร์ต USB ใช้สำหรับงานบำรุงรักษาชั่วคราวเท่านั้น เช่น การกำหนดค่าโมดูลผ่าน RSLinx หรือการแฟลชเฟิร์มแวร์ การสื่อสารข้อมูลขณะระบบทำงานต้องดำเนินการผ่านพอร์ต BNC ของ ControlNet

โมดูลนี้รองรับการ “ถอดเปลี่ยนขณะทำงาน” หรือไม่?

รองรับ เช่นเดียวกับโมดูล 1756 ส่วนใหญ่ 1756-CN2R รองรับการถอดและติดตั้งขณะมีไฟ (RIUP) ทำให้สามารถเปลี่ยนโมดูลได้โดยไม่ต้องตัดและจ่ายไฟใหม่ให้กับแชสซีทั้งหมด

คู่มือวิศวกรรมและการติดตั้ง

แนวทางการเดินสายแบบสำรอง

เพื่อให้เกิดการสำรองอย่างแท้จริง ควรเดินสายโคแอกเชียล BNC สองเส้น (ช่องสัญญาณ A และช่องสัญญาณ B) ผ่านเส้นทางหรือท่อร้อยสายที่แยกจากกัน วิธีนี้ช่วยลดความเสี่ยงที่เหตุการณ์ทางกายภาพเพียงครั้งเดียว (เช่น อุบัติเหตุจากรถยกหรือเพลิงไหม้) จะทำให้สายสื่อสารทั้งสองเส้นขาดพร้อมกัน

การจัดตารางเครือข่าย

เครือข่าย ControlNet ทุกเครือข่ายที่มี 1756-CN2R ต้องจัดตารางโดยใช้ RSNetWorx for ControlNet ซอฟต์แวร์นี้จะกำหนด Network Update Time (NUT) และทำให้มั่นใจว่าข้อมูลแบบกำหนดเวลา (Scheduled) และข้อมูลที่ไม่สำคัญต่อเวลา (Unscheduled) ได้รับการจัดลำดับความสำคัญอย่างถูกต้อง หากไม่ “บันทึกไปยังคีปเปอร์” หลังจากเปลี่ยนแปลงฮาร์ดแวร์ จะส่งผลให้การสื่อสาร I/O ล้มเหลว

แหล่งจ่ายไฟและการต่อลงดิน

ตรวจสอบให้แน่ใจว่าแชสซีต่อลงดินกับกราวด์ดินที่มีอิมพีแดนซ์ต่ำอย่างถูกต้อง 1756-CN2R มีแรงดันแยกวงจร 30V ต่อเนื่อง และผ่านการทดสอบที่ 500V การต่อลงดินอย่างเหมาะสมมีความสำคัญต่อชีลด์ BNC เพื่อป้องกันสัญญาณรบกวนทางแม่เหล็กไฟฟ้า (EMI) ไม่ให้ทำให้สตรีมข้อมูล 5 Mbps ผิดเพี้ยน
