Manufacturer: Bently Nevada
Product No.: 330190-080-00-00
Country of origin:สหรัฐอเมริกา
Product Type: สายต่อขยาย 3300 XL สำหรับช่วงอุณหภูมิขยาย (ETR)
Payment: T/T, Western Union
Weight: 1500g
Dimensions: 8.0 m
Shipping port: Xiamen
Warranty: 12 months

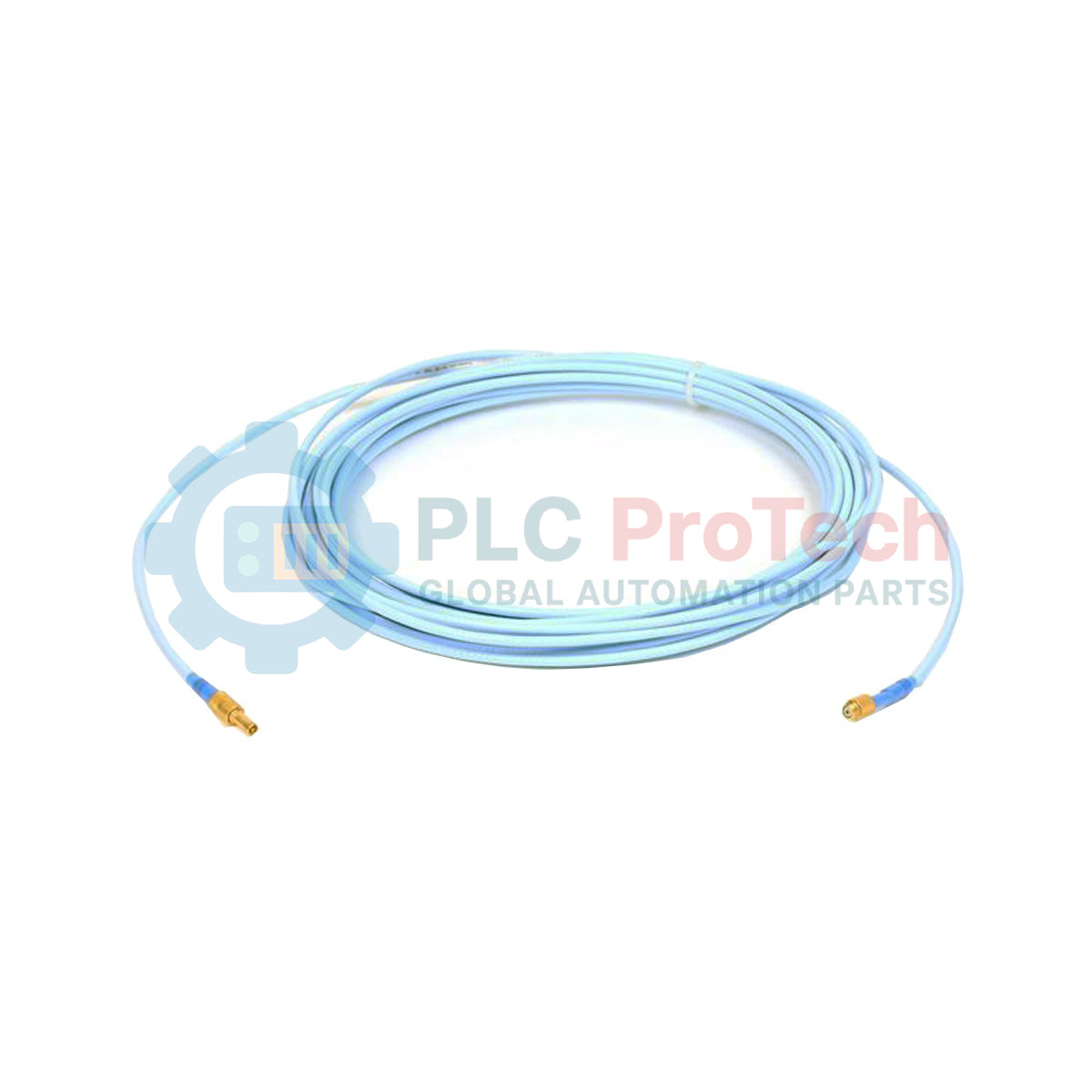

330190-080-00-00 คือสายต่อขยาย Bently Nevada 3300 XL Extended Temperature Range (ETR) ที่ออกแบบทางวิศวกรรมสำหรับระบบติดตามแรงสั่นสะเทือนในกังหัน คอมเพรสเซอร์ และเครื่องจักรหมุนที่สำคัญ รองรับการส่งสัญญาณที่เสถียรระหว่างโพรบวัดระยะใกล้กับเซนเซอร์ Proximitor ในสภาพแวดล้อมอุตสาหกรรมอุณหภูมิสูง เช่น โรงไฟฟ้า โรงกลั่นน้ำมัน และงานเหมืองแร่
สายเคเบิล 3300 XL ETR รักษาความถูกต้องของการวัดภายใต้ความเค้นจากความร้อนและการสัมผัสแรงสั่นสะเทือนอย่างต่อเนื่อง ใช้โครงสร้างไตรแอกเซียล 75 โอห์มพร้อมฉนวน FEP เพื่อเพิ่มเสถียรภาพของไดอิเล็กทริกและความทนทานต่อสารเคมี การออกแบบนี้ช่วยลดการเลื่อนของสัญญาณ และช่วยให้ระบบติดตามสภาพรักษาความแม่นยำของข้อมูลการเคลื่อนตัวของเพลาและแรงสั่นสะเทือน
ผู้ปฏิบัติงานใช้สายเคเบิลนี้ในสภาพแวดล้อมที่สายต่อขยายมาตรฐานใช้งานไม่ได้เนื่องจากอุณหภูมิสูงหรือการสัมผัสสารเคมี สายเคเบิลนี้สนับสนุนกลยุทธ์การปกป้องเครื่องจักรโดยตรง ด้วยการลดสัญญาณเตือนผิดพลาดและป้องกันการหยุดทำงานโดยไม่จำเป็นของสินทรัพย์การผลิตที่สำคัญ
| เซกเมนต์ | ความหมาย |
|---|---|
| 330190 | ซีรีส์สายต่อขยาย 3300 XL Extended Temperature Range |
| 080 | ความยาวสายเคเบิล 8.0 ม. (26.2 ฟุต) |
| 00 | การกำหนดค่าสายเคเบิลมาตรฐาน |
| 00 | ไม่จำเป็นต้องได้รับการรับรองจากหน่วยงาน |
การออกแบบ ETR มุ่งเน้นความทนทานต่อความร้อนมากกว่าความแตกต่างด้านการรับรอง โครงสร้างใช้รูปแบบไตรแอกเซียลพร้อมฉนวน FEP เพื่อรักษาเสถียรภาพทางไฟฟ้าในพื้นที่อุณหภูมิสูง
| พารามิเตอร์ | รายละเอียด |
|---|---|
| รุ่น | 330190-080-00-00 |
| แบรนด์ | Bently Nevada |
| แหล่งกำเนิด | สหรัฐอเมริกา |
| น้ำหนัก | 0.289 กก. |
| น้ำหนักจัดส่ง | 1.5 กก. |
| ความยาวสายเคเบิล | 8.0 m |
| ประเภทสายเคเบิล | ไตรแอกเซียล 75 โอห์ม หุ้มฉนวน FEP |
| ขนาด | ชุดสายเคเบิลอุตสาหกรรมมาตรฐานแบบขด |
| อุณหภูมิขณะใช้งาน | -51 ถึง 177 องศาเซลเซียส |
| การใช้พลังงาน | ชิ้นส่วนพาสซีฟ ไม่ต้องใช้พลังงาน |
| การใช้งาน | สายต่อขยายโพรบวัดระยะใกล้ในระบบเครื่องจักรหมุน |
| ซีรีส์ | 3300 XL ETR |
| อิมพีแดนซ์ทางไฟฟ้า | 75 โอห์ม |
330190-080-00-00 ใช้งานร่วมกับโพรบ 3300 XL มาตรฐานได้หรือไม่
ใช่ ใช้งานร่วมกับระบบทรานสดิวเซอร์วัดระยะใกล้ Bently Nevada 3300 XL ได้ เมื่อใช้ร่วมกับโพรบและเซนเซอร์ Proximitor ที่เข้ากันได้
ข้อได้เปรียบหลักของสายเคเบิล ETR เหนือสายต่อขยายมาตรฐานคืออะไร
สายเคเบิล ETR ทนต่ออุณหภูมิสูงได้ดีกว่า และมีเสถียรภาพของฉนวนดีขึ้นในสภาพแวดล้อมที่รุนแรง
สายเคเบิลนี้ใช้งานในสภาพแวดล้อมภายในปลอกกังหันได้หรือไม่
ใช่ โดยทั่วไปติดตั้งในเรือนกังหัน ซึ่งมีความร้อนและแรงสั่นสะเทือนเกินขีดจำกัดของสายเคเบิลมาตรฐาน
ความยาวสายเคเบิลมีผลต่อการสอบเทียบหรือไม่
ใช่ การสอบเทียบลูประบบต้องตรงกับการกำหนดค่ารวมของโพรบ สายต่อขยาย และ Proximitor
รักษาระยะห่างที่เหมาะสมระหว่างสายสัญญาณกับสายไฟ เพื่อช่วยลดการรบกวนทางแม่เหล็กไฟฟ้าในสภาพแวดล้อมที่มีสัญญาณรบกวนสูง เช่น ระบบคอมเพรสเซอร์ที่ขับเคลื่อนด้วย VFD
อย่าให้รัศมีดัดโค้งระหว่างการติดตั้งต่ำกว่าค่าขั้นต่ำ แรงเค้นทางกลบนชีลด์แบบไตรแอกเซียลอาจทำให้ความเสถียรของสัญญาณลดลงเมื่อเวลาผ่านไป
ในพื้นที่อุณหภูมิสูง ให้เดินสายเคเบิลให้ห่างจากแหล่งความร้อนแผ่รังสีโดยตรง ใช้แคลมป์ที่ได้รับการรับรองเพื่อป้องกันความล้าจากการสั่นสะเทือนบริเวณจุดเชื่อมต่อ
