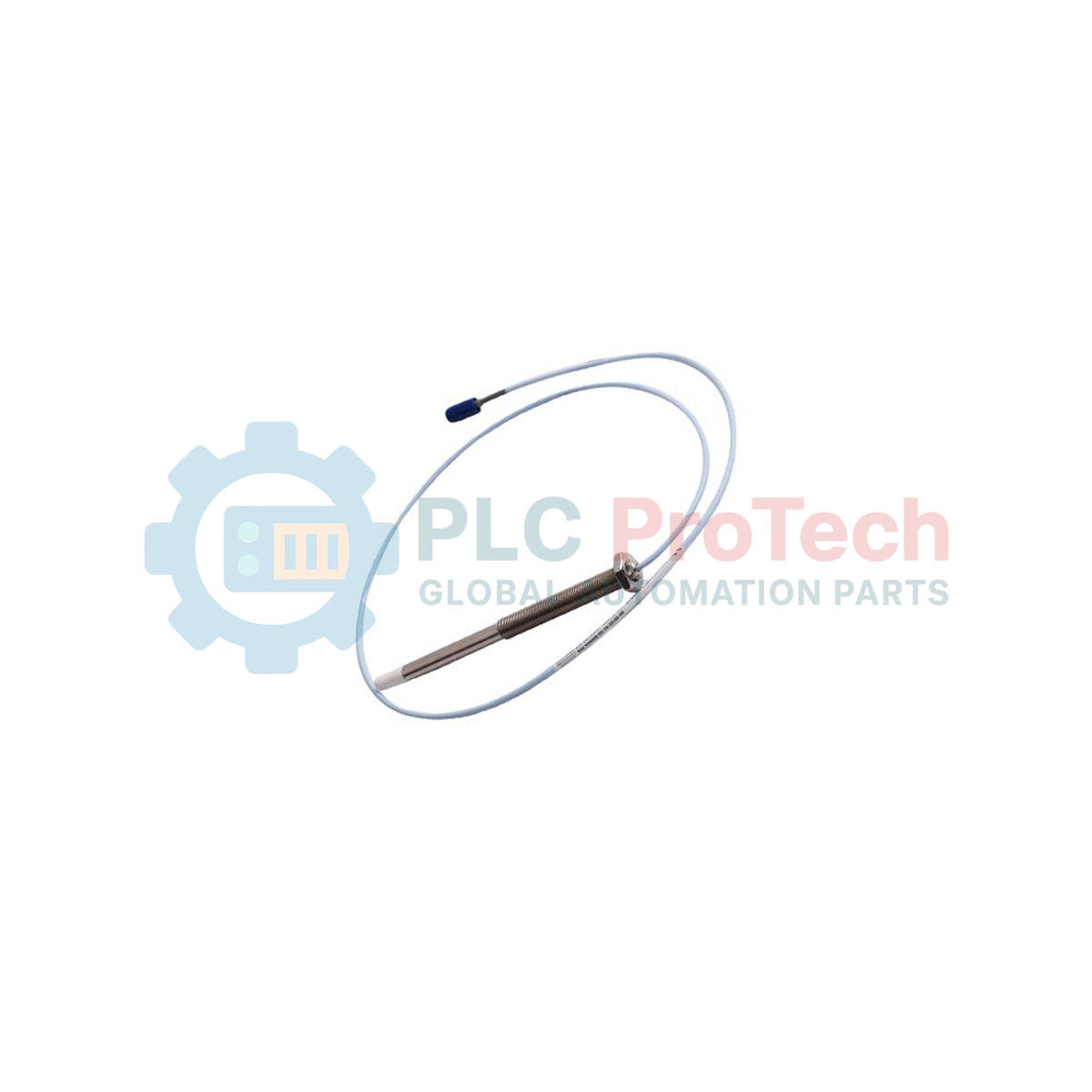

330902-00-40-10-02-00 Bently Nevada หัววัดระยะใกล้ 3300 NSv พร้อมเกราะ

ภาพรวมผลิตภัณฑ์

Bently Nevada 330902-00-40-10-02-00 ถือเป็นสุดยอดเทคโนโลยีการตรวจจับกระแสไหลวนสำหรับสภาพแวดล้อมอุตสาหกรรมที่มีพื้นที่จำกัด ผลิตขึ้นโดยเฉพาะให้เป็นส่วนหนึ่งของซีรีส์ 3300 NSv (Narrow Side View) โพรบวัดระยะใกล้นี้เหมาะกับพื้นที่ที่โพรบมาตรฐานขนาด 5 มม. หรือ 8 มม. ไม่สามารถติดตั้งได้ เช่น คอมเพรสเซอร์แรงเหวี่ยง ปั๊ม และมอเตอร์ขนาดเล็กที่มีระยะเผื่อสำหรับติดตั้งโพรบจำกัด

เซนเซอร์นี้ช่วยให้สามารถวัดการสั่นสะเทือนและตำแหน่งแบบไม่สัมผัสได้ โดยตรวจสอบช่องว่างระหว่างปลายโพรบกับเพลาเป้าหมาย โครงสร้างที่แข็งแรงพร้อมเกราะสเตนเลสช่วยรักษาความสมบูรณ์ของโครงสร้างในระยะยาวจากการขัดถูทางกลและความปั่นป่วนของของไหล ด้วยการส่งข้อมูลความเที่ยงตรงสูงให้แก่ระบบปกป้องเครื่องจักร (MPS) โพรบนี้จึงช่วยให้วิศวกรตรวจจับความไม่เสถียรของเพลาและป้องกันความเสียหายร้ายแรงในอุปกรณ์หมุนที่มีความสำคัญ

การกำหนดค่าทางเทคนิค

ซีรีส์ 330902 ใช้รูปแบบรหัสการทำงานเฉพาะ โดยแต่ละส่วนที่คั่นด้วยยัติภังค์จะระบุคุณลักษณะสำคัญของฮาร์ดแวร์ เพื่อให้โพรบตรงตามข้อกำหนดของตัวเรือนเชิงกลและระบบไฟฟ้าของจุดติดตั้ง

รายละเอียดรุ่น: 330902-AA-BB-CC-DD-EE

• ความยาวส่วนไม่มีเกลียว (00): ระบุส่วนไม่มีเกลียวความยาว 0.0 นิ้ว หมายความว่าเกลียว 1/4-28 UNF ยาวตลอดตัวเรือนเพื่อให้ติดตั้งได้ยืดหยุ่นสูงสุด

• ความยาวตัวเรือนโดยรวม (40): ระบุความยาวกระบอกทั้งหมด 4.0 นิ้ว ทำให้โพรบสามารถยื่นผ่านตัวเรือนเครื่องจักรที่หนาหรือขายึดเฉพาะทางได้

• ความยาวทั้งหมด (10): กำหนดความยาวรวม 1.0 เมตร (39.4 นิ้ว) ตั้งแต่ปลายโพรบถึงขั้วต่อ เหมาะสำหรับการเดินสายผ่านกล่องรวมสาย

• ประเภทขั้วต่อและสายเคเบิล (02): มาพร้อมขั้วต่อโคแอกเชียล ClickLoc ขนาดเล็ก จับคู่กับสายเคเบิลชนิดทนของไหลที่มีเกราะสเตนเลสป้องกัน

• การรับรองจากหน่วยงาน (00): การกำหนดค่ามาตรฐานที่ไม่มีการรับรองพื้นที่อันตรายเฉพาะ เหมาะสำหรับการใช้งานอุตสาหกรรมทั่วไป

ข้อมูลจำเพาะทางเทคนิค

คู่มือการติดตั้งและบำรุงรักษา

การติดตั้ง 330902-00-40-10-02-00 ให้ใช้งานได้อย่างมีประสิทธิภาพจำเป็นต้องกำหนดช่องว่างทางกลอย่างแม่นยำและตรวจสอบระบบไฟฟ้า

การสอบเทียบช่องว่างและการตั้งค่าแรงดัน

วิศวกรต้องตั้งช่องว่างทางกายภาพระหว่างปลายโพรบกับวัสดุเป้าหมายให้อยู่ที่ "จุดกึ่งกลางเชิงเส้น" เพื่อให้การตอบสนองความถี่เหมาะสมที่สุด เชื่อมต่อโพรบเข้ากับเซนเซอร์ Proximitor 3300 NSv แล้วปรับความลึกในการติดตั้งจนแรงดันเอาต์พุต DC อ่านได้ประมาณ -10.0 VDC แรงดันนี้สอดคล้องกับจุดกึ่งกลางของช่วงเชิงเส้น ทำให้มีเฮดรูมเพียงพอสำหรับการเคลื่อนตัวของเพลาทั้งในทิศทางบวกและลบ

การจัดการสายเคเบิล

เกราะสเตนเลสช่วยป้องกันแกนโคแอกเชียลจากการถูกกดทับและการขัดถู อย่างไรก็ตาม ผู้ติดตั้งต้องปฏิบัติตามรัศมีดัดขั้นต่ำ 25.4 มม. (1.0 นิ้ว) หลีกเลี่ยงการรัดเคเบิลไทหรือแคลมป์สายแน่นเกินไป เนื่องจากแรงกดที่มากเกินไปอาจเปลี่ยนแปลงค่าความจุไฟฟ้าของสายและทำให้ความแม่นยำของสัญญาณลดลง ควรใช้กลไกล็อกของขั้วต่อ ClickLoc เสมอ เพื่อป้องกันการหลุดเนื่องจากการสั่นสะเทือนของเครื่องจักร

ข้อได้เปรียบทางวิศวกรรม

โพรบ 330902 NSv ช่วยแก้ปัญหา "เพลาขนาดเล็ก" เซนเซอร์มาตรฐานมักประสบปัญหาการรบกวนจาก "มุมมองด้านข้าง" เมื่อติดตั้งในพื้นที่แคบ ซึ่งสนามแม่เหล็กจะมีปฏิสัมพันธ์กับตัวเรือนโดยรอบแทนที่จะตรวจจับเฉพาะเป้าหมาย การออกแบบ NSv จะรวมสนามกระแสไหลวนให้เป็นลำแสงที่แคบกว่า จึงลดการรบกวนข้ามช่องและการรบกวนจากผนังด้านข้างได้อย่างมาก

นอกจากนี้ เกราะในตัวยังเพิ่มชั้นการป้องกันในสภาพแวดล้อมที่มีสารเคมีรุนแรง หรือบริเวณที่เจ้าหน้าที่บำรุงรักษาอาจเผลอเหยียบหรือเกี่ยวสายที่เปิด露อยู่ ความเข้ากันได้อย่างไร้รอยต่อกับระบบตรวจติดตาม Bently Nevada 3500 และ 2300 ช่วยให้การอัปเกรดระบบของสถานประกอบการเป็นแบบ "เสียบแล้วใช้งานได้ทันที"

คำถามที่พบบ่อยทางเทคนิค

Q1: สามารถใช้โพรบ NSv นี้กับ Proximitor 3300 XL 8 มม. มาตรฐานได้หรือไม่

A1: ไม่ได้ โพรบ 3300 NSv ต้องใช้กับ Proximitor 3300 NSv โดยเฉพาะ คุณลักษณะทางไฟฟ้าและสเกลแฟกเตอร์แตกต่างจากซีรีส์ 8 มม. XL อย่างมาก หากจับคู่ไม่ตรงกันจะทำให้ค่าการสั่นสะเทือนที่อ่านได้ไม่ถูกต้อง

Q2: ประโยชน์หลักของตัวเลือกขั้วต่อ ClickLoc "02" คืออะไร

A2: ขั้วต่อ ClickLoc ให้การเชื่อมต่อที่แน่นหนาและทนต่อการสั่นสะเทือน โดยมีขนาดเล็กกว่าขั้วต่อแบบเดิม จึงร้อยผ่านท่อร้อยสายแคบได้ง่ายกว่า และช่วยให้การเชื่อมต่อทางไฟฟ้ามีเสถียรภาพในสภาพแวดล้อมที่มีความถี่สูง

Q3: จะตรวจสอบได้อย่างไรว่าโพรบเสียหายหลังจากเครื่องจักรหยุดทำงานฉุกเฉิน

A3: ให้ทำการตรวจสอบ "การสอบเทียบแบบสถิต" วัดแรงดัน DC ที่เอาต์พุต Proximitor ขณะเคลื่อนเพลาผ่านระยะที่ทราบค่าโดยใช้ไดอัลอินดิเคเตอร์ หากการเปลี่ยนแปลงแรงดันต่อการเคลื่อนที่หนึ่งมิลเบี่ยงเบนจากค่ามาตรฐานโรงงาน 200 mV/mil มากกว่า 10% ให้เปลี่ยนโพรบ

Q4: เกราะสเตนเลสทำหน้าที่ซีลสายเคเบิลแบบผนึกสนิทหรือไม่

A4: เกราะช่วยป้องกันทางกลและป้องกันละอองของเหลว สำหรับการใช้งานที่ต้องจุ่มในน้ำมันที่มีแรงดันหรือของไหลกัดกร่อนทั้งหมด ต้องเดินสายส่วนปลายผ่านท่อร้อยสายแบบป้องกันของเหลวซึม หรือใช้โพรบที่มีซีลของไหลในตัว
