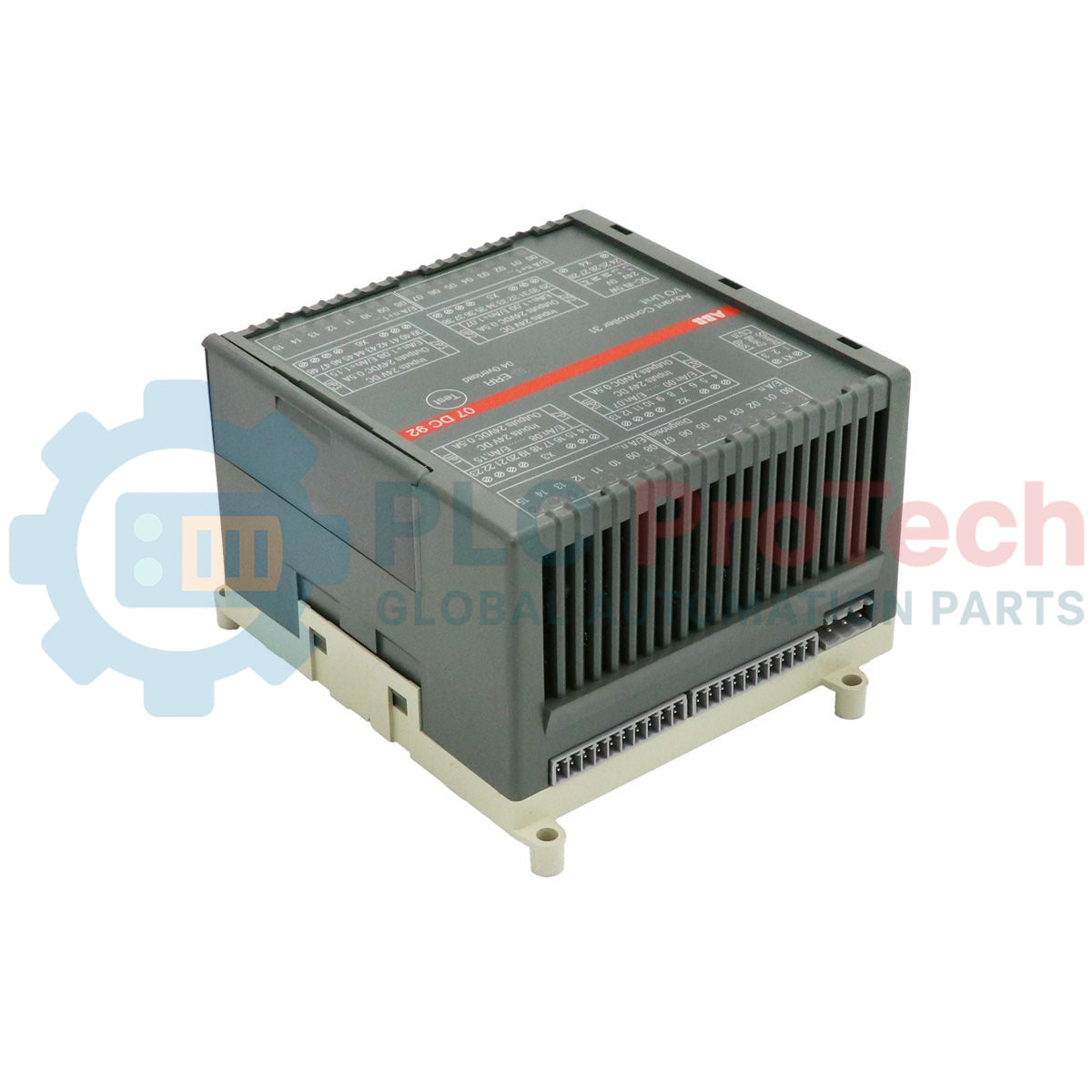

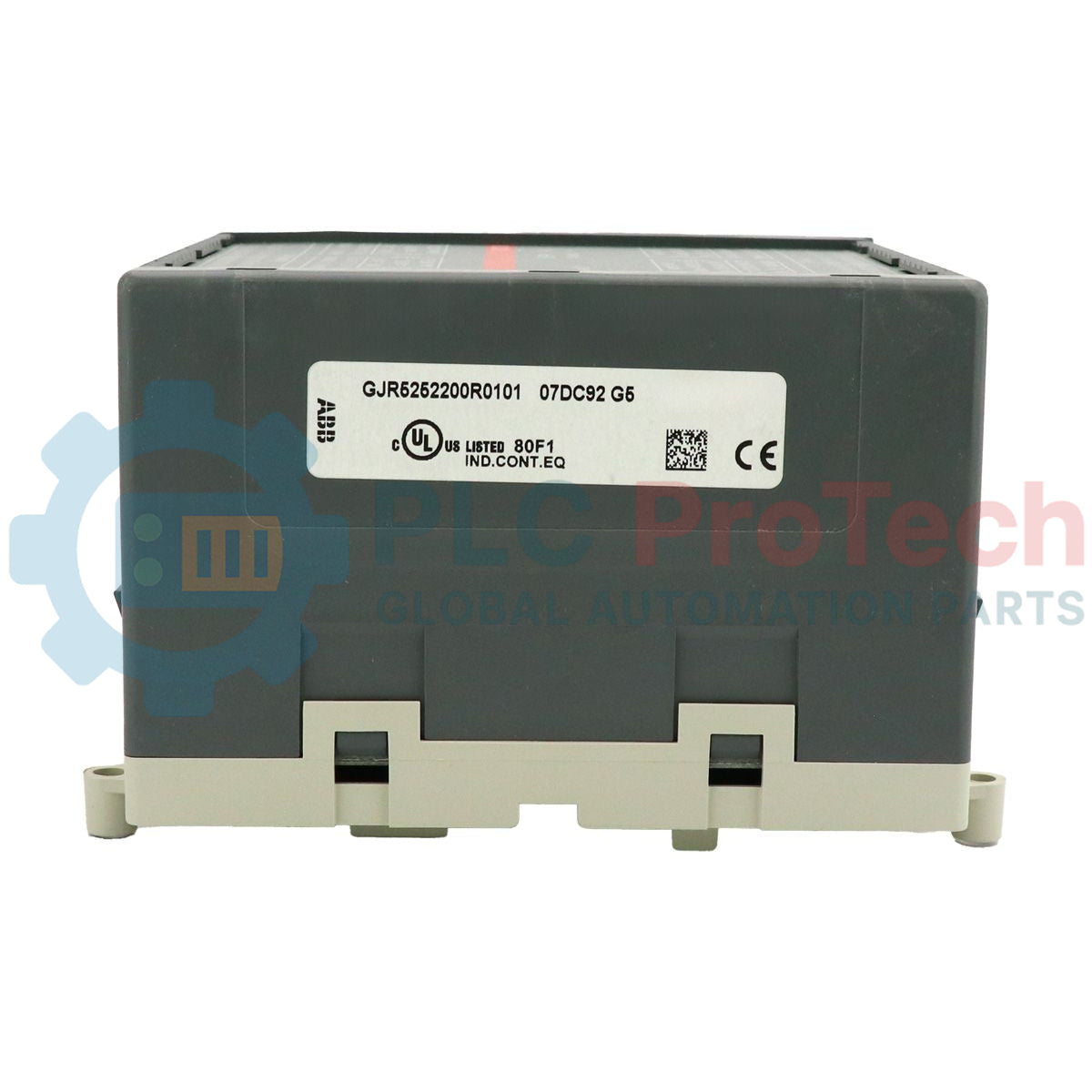

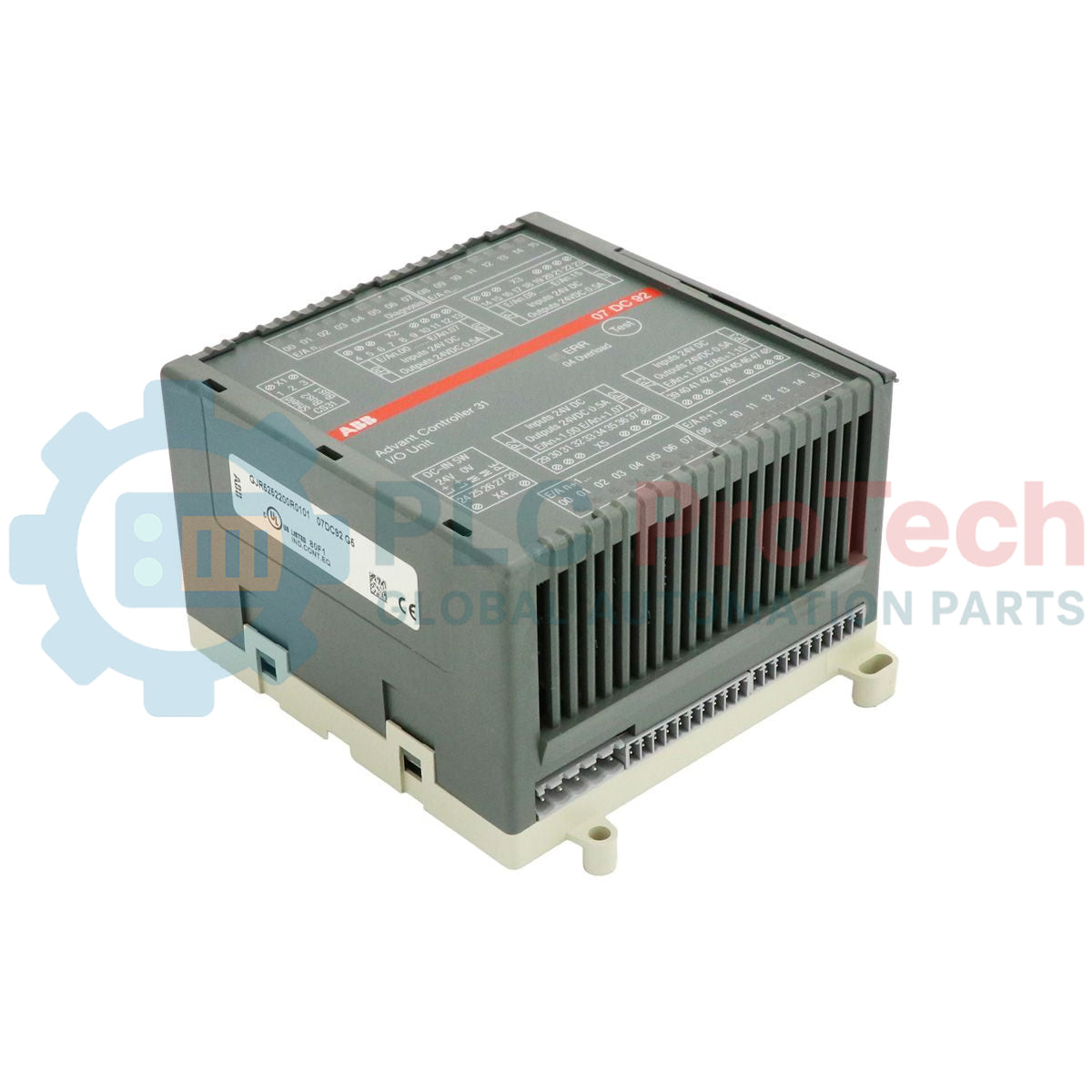

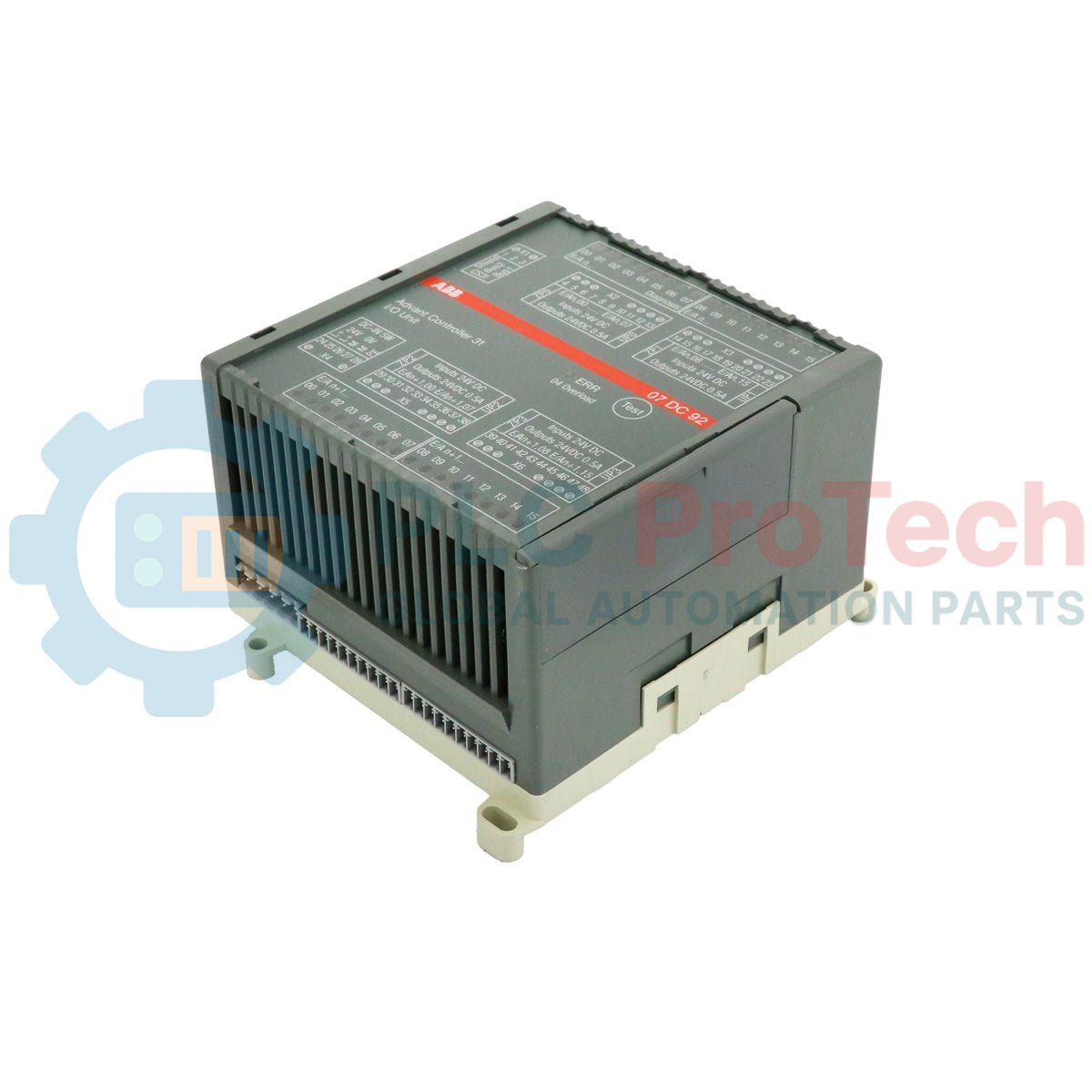

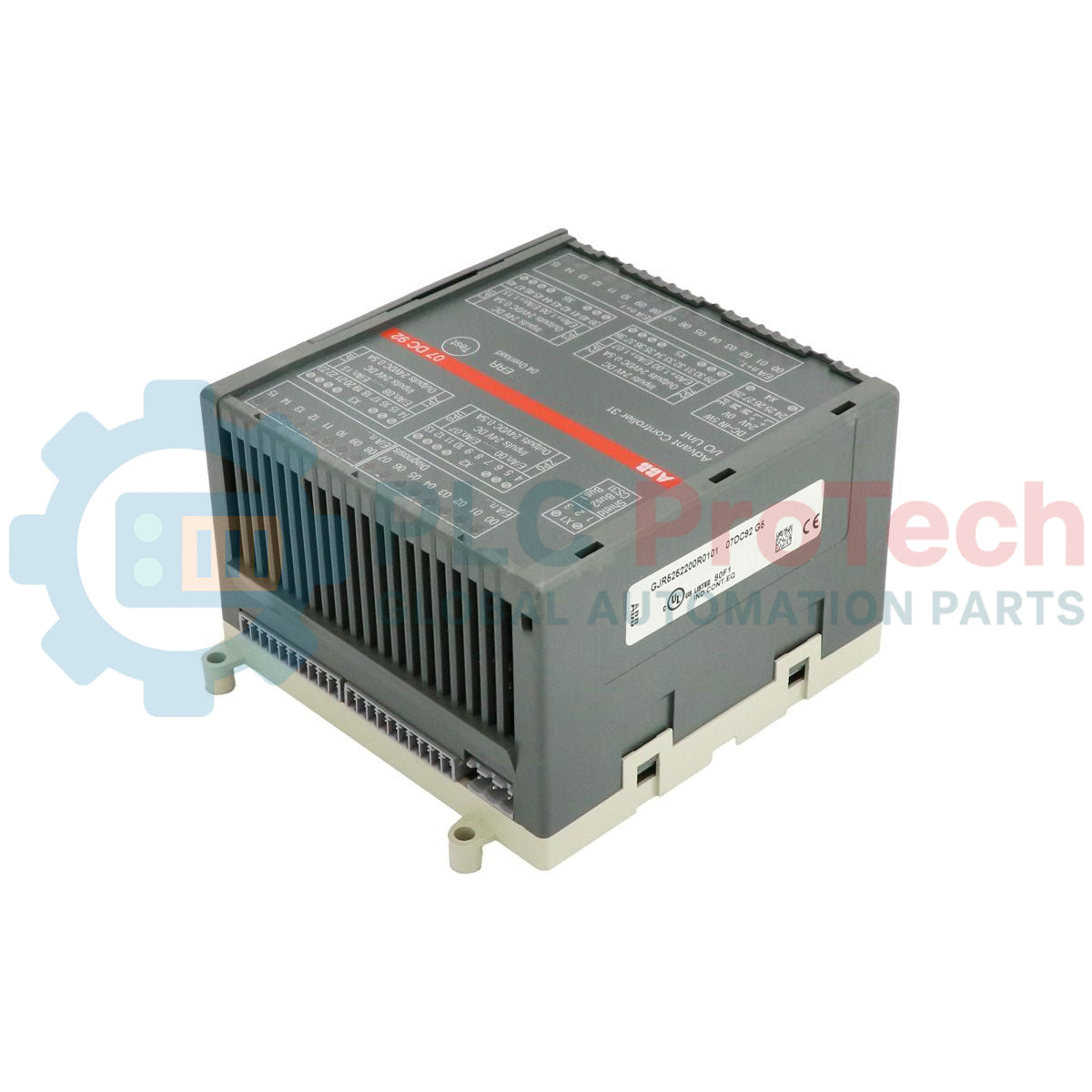

ABB 07 DC 92 (07DC92) หมายเลขสั่งซื้อ GJR5 2522 00 R0101 เป็นโมดูลอินพุต/เอาต์พุตดิจิทัลระยะไกลสำหรับระบบอัตโนมัติ AC31 และบัสระบบ CS31 แตกต่างจากโมดูล I/O แบบตายตัว ช่องสัญญาณทั้ง 32 ช่องสามารถกำหนดค่าแยกกันโดยโปรแกรมผู้ใช้ให้เป็นอินพุตดิจิทัล เอาต์พุตดิจิทัล หรือเอาต์พุตที่อ่านซ้ำได้ จึงมอบความยืดหยุ่นอย่างยิ่งสำหรับการใช้งานระบบควบคุมแบบกระจาย
โมดูลแบ่งช่องสัญญาณ 32 ช่องออกเป็น 4 กลุ่มที่แยกทางไฟฟ้าจากกัน โดยแต่ละกลุ่มมี 8 ช่อง เอาต์พุตแต่ละช่องใช้เทคโนโลยีทรานซิสเตอร์ รองรับโหลดพิกัด 500 mA และมีการป้องกันโอเวอร์โหลดกับลัดวงจรแบบอิเล็กทรอนิกส์ในตัว ฟังก์ชันวินิจฉัยในตัว LED แสดงสถานะช่องสัญญาณ และการตรวจสอบการสื่อสารช่วยเจ้าหน้าที่บำรุงรักษาในระหว่างการเริ่มเดินระบบและการตรวจสอบข้อขัดข้อง
ABB 07 DC 92 ใช้แอดเดรสดิจิทัลสองตำแหน่งบนบัสระบบ CS31 และยังสามารถกำหนดค่าเป็นโมดูลเอาต์พุตโดยเฉพาะได้เมื่อไม่จำเป็นต้องใช้แอดเดรสอินพุต ความยืดหยุ่นนี้ทำให้โมดูลเหมาะสำหรับระบบอัตโนมัติของเครื่องจักร ระบบควบคุมกระบวนการ ระบบสาธารณูปโภค และโครงการปรับปรุงระบบอุตสาหกรรมที่ต้องใช้ I/O ภาคสนามแบบกระจาย
| ผู้ผลิต | ABB |
| รุ่น | 07 DC 92 (07DC92) |
| หมายเลขสั่งซื้อ | GJR5 2522 00 R0101 (GJR5252200R0101) |
| ประเภทผลิตภัณฑ์ | โมดูลอินพุต / เอาต์พุตดิจิทัล |
| ระบบ | AC31 / Advant Controller 31 |
| บัสสื่อสาร | บัสระบบ CS31 |
| อินเทอร์เฟซบัส | EIA RS-485 |
| จำนวนช่องสัญญาณที่กำหนดค่าได้ | 32 |
| โหมดช่องสัญญาณ | อินพุต, เอาต์พุต, เอาต์พุตที่อ่านซ้ำได้ |
| กลุ่มช่องสัญญาณ | 4 กลุ่ม × 8 ช่อง |
| การแยกทางไฟฟ้า | การแยกทางไฟฟ้าระหว่างกลุ่มกับกลุ่ม และระหว่างบัสกับ I/O |
| แรงดันจ่ายไฟพิกัด | 24 VDC |
| แรงดันสัญญาณพิกัด | 24 VDC |
| การใช้กระแสไฟฟ้าสูงสุด | 0.15 A (ไม่มีโหลด) |
| โหลดสูงสุดที่ขั้วจ่ายไฟ | 4.0 A |
| การสูญเสียกำลังไฟฟ้าสูงสุด | 5 W (เอาต์พุตไม่มีโหลด), 10 W (เอาต์พุตมีโหลด) |
| การป้องกันการต่อขั้วย้อนกลับ | รองรับ |
| อุณหภูมิขณะทำงาน | 0°C ถึง +55°C |

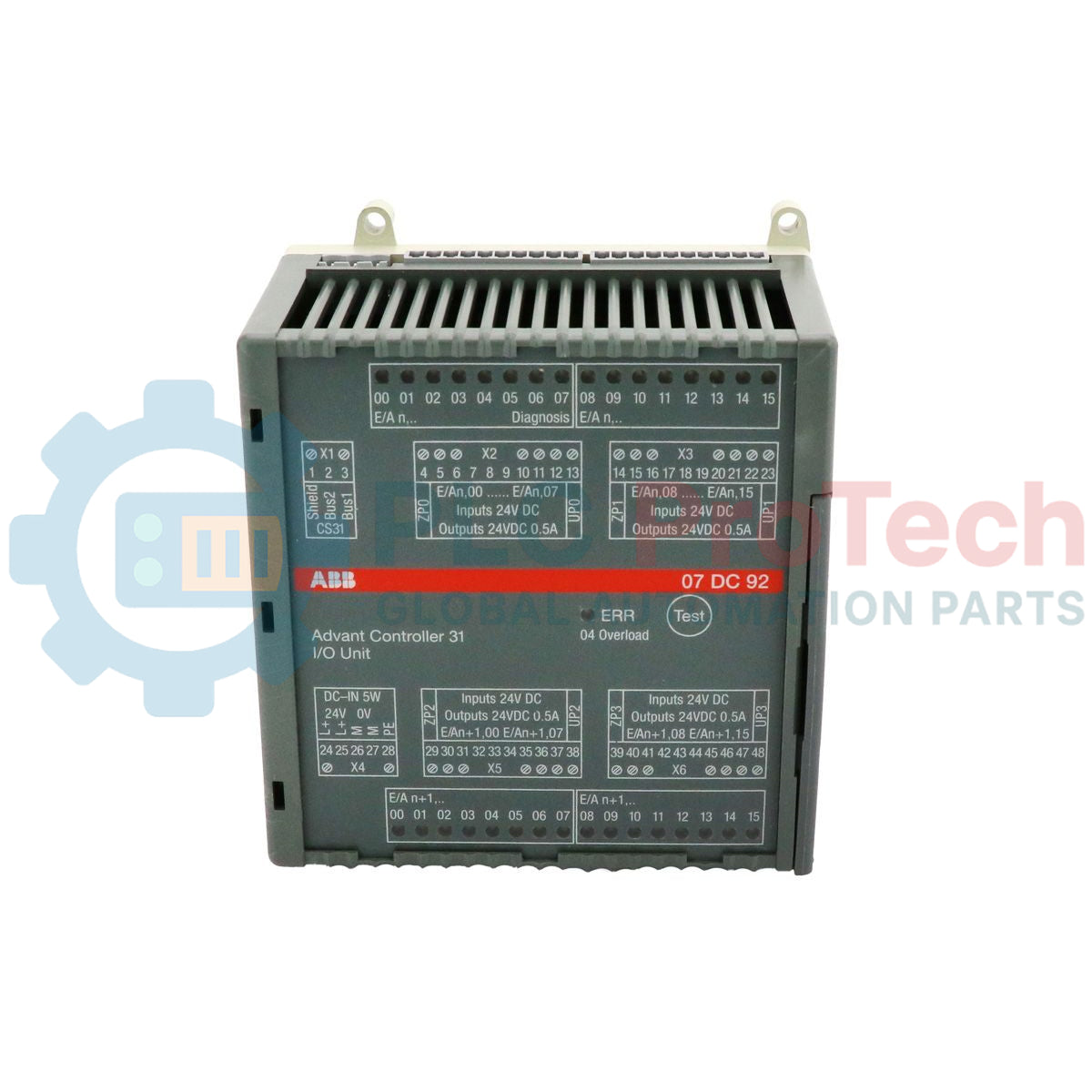

| ไฟแสดงสถานะ | LED สีเหลือง 32 ดวง + LED แสดงข้อผิดพลาดสีแดง 1 ดวง |
| การตั้งค่าที่อยู่ | สวิตช์ DIL ใต้ฝาครอบด้านข้าง |
| ช่องอินพุต | 32 |
| หน่วงเวลาอินพุต | โดยทั่วไป 7 มิลลิวินาที |
| แรงดันอินพุต | 24 VDC |
| ช่วงสัญญาณ 0 | -30 V ถึง +5 V |
| ช่วงสัญญาณ 1 | +13 V ถึง +30 V |
| กระแสอินพุตที่ 24 V | โดยทั่วไป 7 mA |
| ศักย์อ้างอิง | ZP0, ZP1, ZP2, ZP3 |
| ประเภทเอาต์พุต | เอาต์พุตทรานซิสเตอร์ |
| ช่องเอาต์พุต | 32 |
| กระแสเอาต์พุตพิกัด | 500 mA ต่อช่อง |
| กระแสสูงสุดต่อกลุ่ม | 4 A ต่อกลุ่ม |
| กระแสรั่วไหล | < 0.5 mA |
| การป้องกันโอเวอร์โหลด | มีในตัว |
| การป้องกันลัดวงจร | มีในตัว |
| การจำกัดกระแส | รองรับ |
| เกณฑ์โอเวอร์โหลด | ประมาณ 0.7 A |
| การเปิดใช้งานอีกครั้งโดยอัตโนมัติ | หลังนำสภาวะลัดวงจรหรือโอเวอร์โหลดออก |
| การป้องกันโหลดเหนี่ยวนำ | วาริสเตอร์ภายใน |
การเริ่มเดินระบบ ABB 07 DC 92 ในหน้างานมักเริ่มจากการตรวจสอบสวิตช์กำหนดที่อยู่ DIL การเดินสายบัส CS31 และการเชื่อมต่อแหล่งจ่ายไฟ 24 VDC โมดูลจะอ่านการกำหนดค่าที่อยู่เฉพาะระหว่างการเริ่มต้นระบบเมื่อจ่ายไฟ ดังนั้นการเปลี่ยนที่อยู่ใด ๆ จะต้องรีสตาร์ตก่อนจึงจะมีผล
ติดตั้งโมดูลในแนวตั้ง โดยให้ขั้วต่อหันขึ้นด้านบนและด้านล่าง การระบายความร้อนด้วยการพาความร้อนตามธรรมชาติต้องไม่มีสิ่งกีดขวางจากรางเดินสาย แหล่งจ่ายไฟ หรือส่วนประกอบอื่น ๆ ในตู้

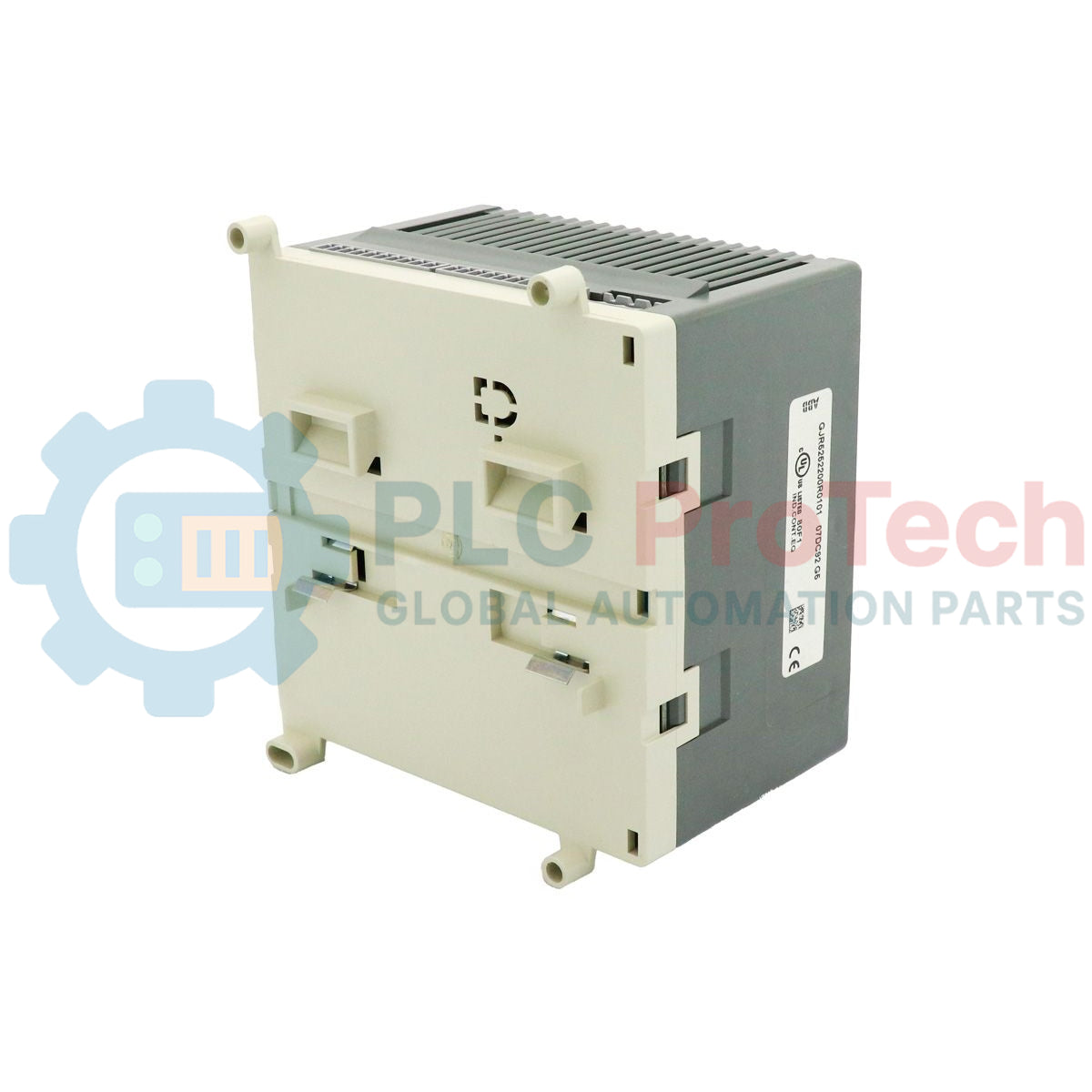

| วิธีการติดตั้ง | ราง DIN EN 50022 หรือสกรู M4 จำนวน 4 ตัว |
| ตำแหน่งการติดตั้ง | แนวตั้ง |
| วิธีการระบายความร้อน | การพาความร้อนตามธรรมชาติ |
| กว้าง × สูง × ลึก | 120 × 140 × 85 มม. |
| น้ำหนัก | 450 g |
ระหว่างการเริ่มต้นทำงาน ไฟ LED ทั้งหมดจะสว่างขึ้นชั่วครู่ขณะที่โมดูลดำเนินการเริ่มต้นระบบ หากบัส CS31 ทำงานไม่ถูกต้อง ไฟ LED แสดงข้อขัดข้องสีแดงจะกะพริบอย่างต่อเนื่อง ก่อนเปลี่ยนโมดูล วิศวกรควรตรวจสอบการตั้งค่าที่อยู่ ขั้วบัส การกำหนดค่าคอนโทรลเลอร์ และความต่อเนื่องของสายเคเบิล
หากเกิดโอเวอร์โหลดหรือลัดวงจร ช่องเอาต์พุตที่ได้รับผลกระทบจะถูกวงจรป้องกันปิดโดยอัตโนมัติ ไฟ LED ของช่องที่เกี่ยวข้องจะกะพริบจนกว่าสภาวะขัดข้องจะถูกแก้ไขและเอาต์พุตกลับมาทำงานอีกครั้ง
Global Express Shipping
Returns & Warranty
Manufacturer: ABB
Product No.: GJR5252200R0101
Country of origin:เยอรมนี
Product Type: โมดูลดิจิทัล I/O
Barcode: 85389091
Payment: T/T, Western Union
Weight: 450g
Dimensions: 120 × 140 × 85 mm
Shipping port: Xiamen
Warranty: 12 months
