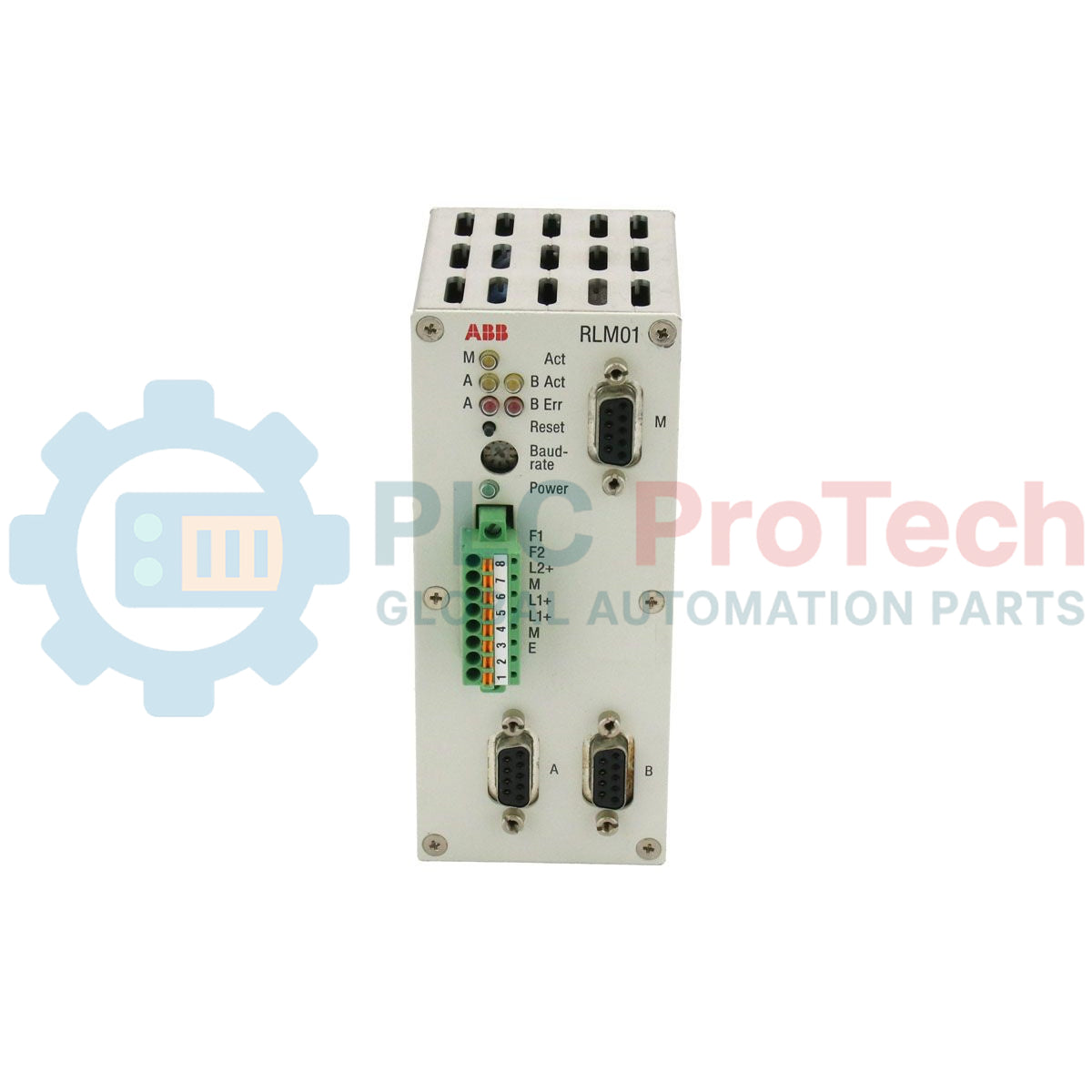

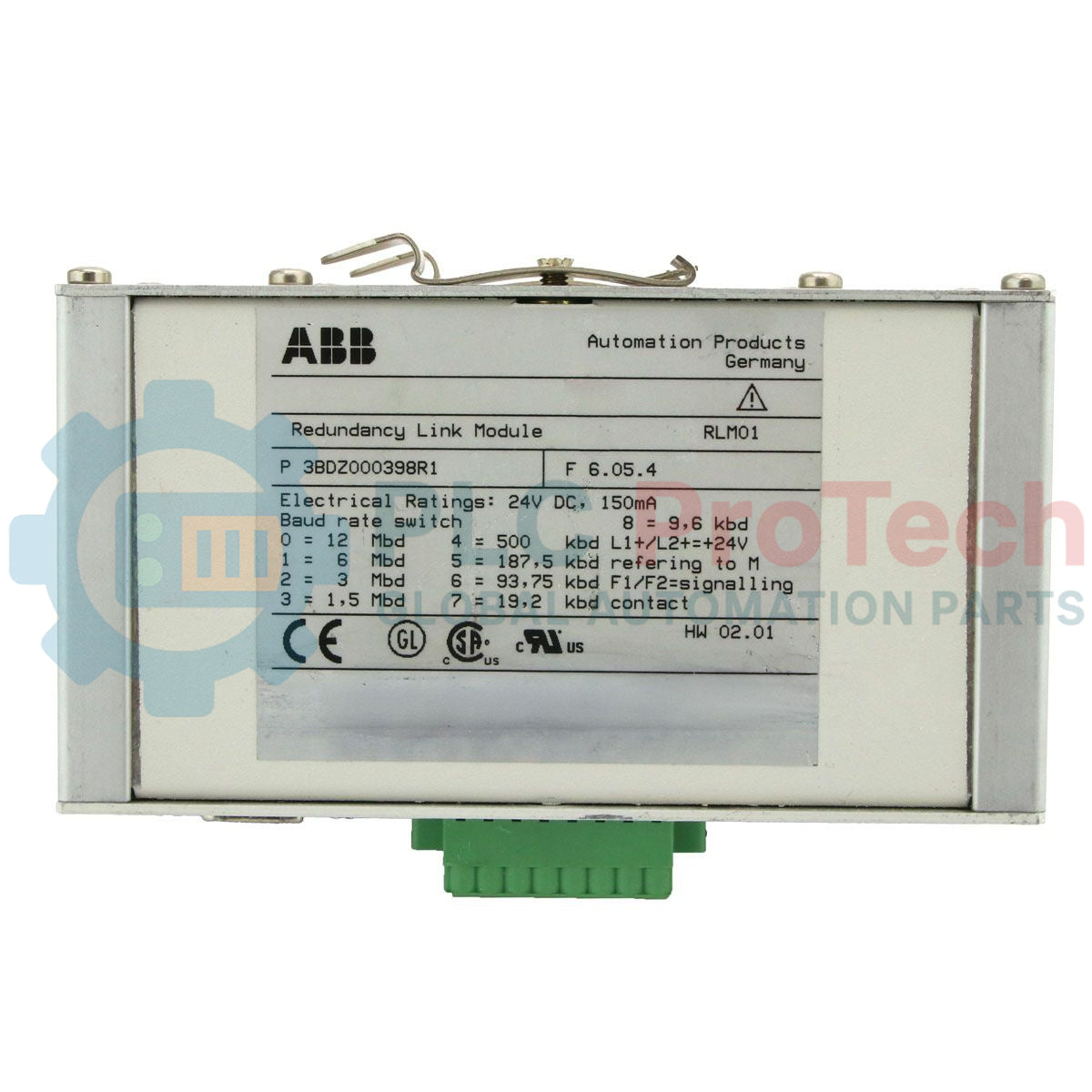

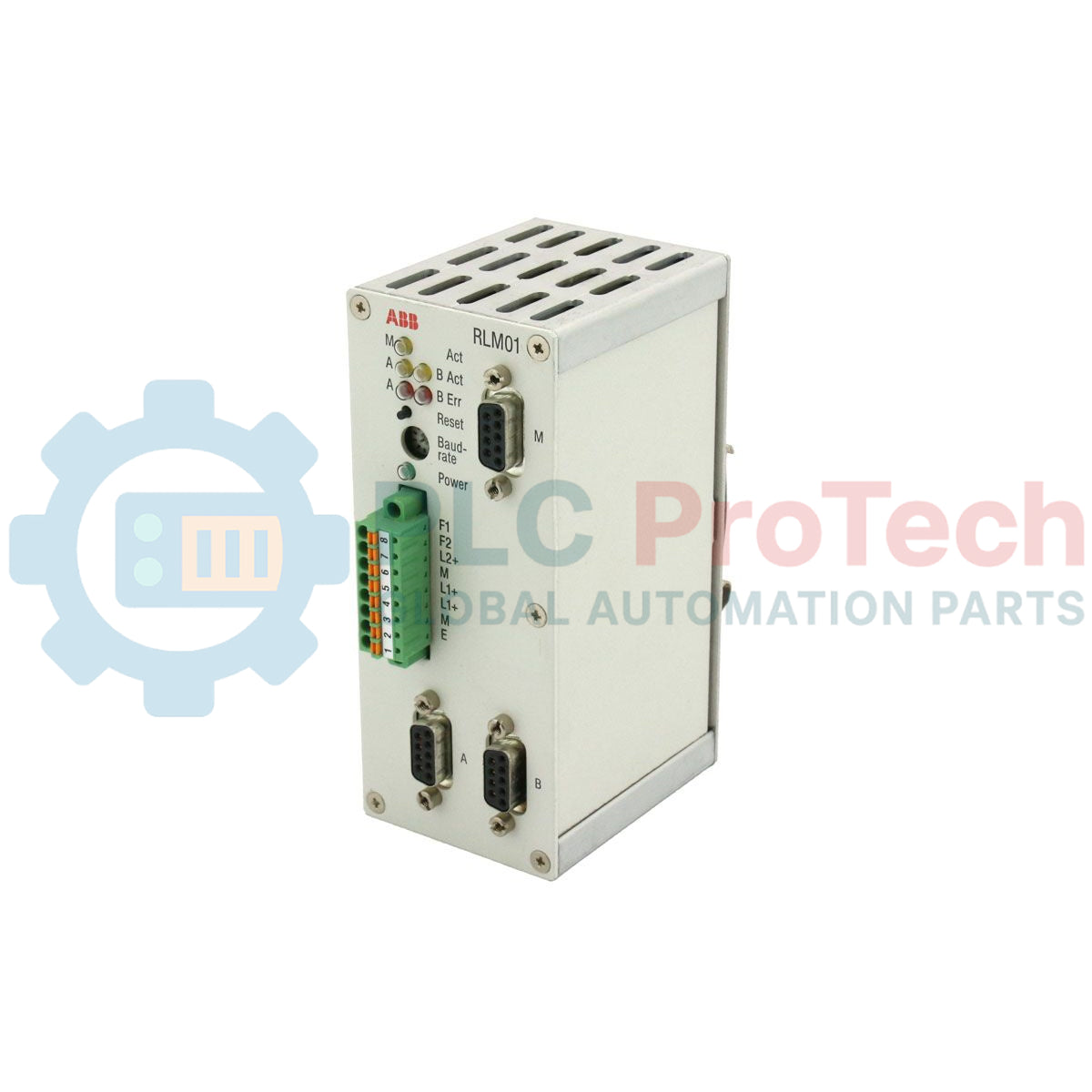

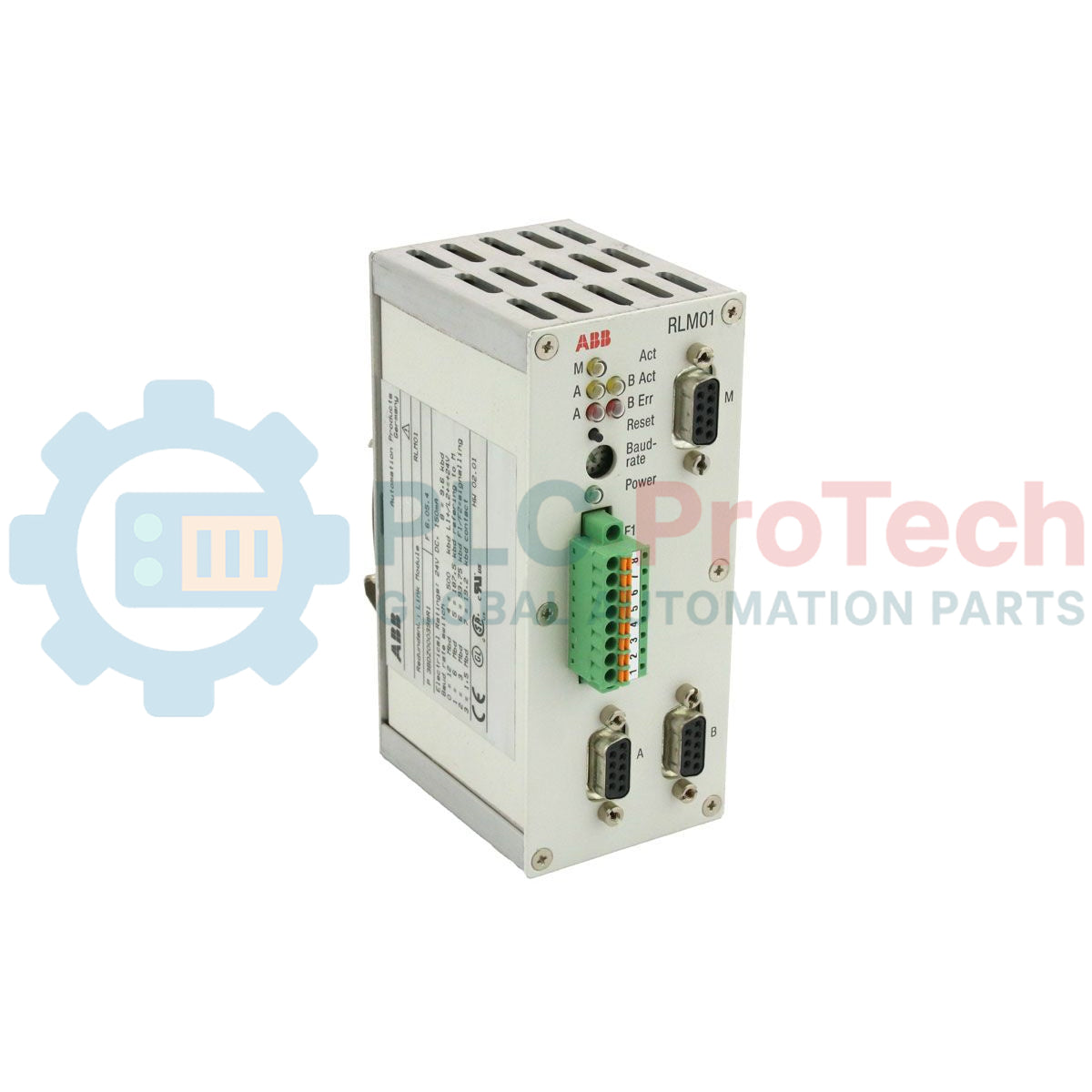

ABB RLM01 (3BDZ000398R1) คือโมดูลลิงก์สำรอง PROFIBUS สำหรับระบบอัตโนมัติทางอุตสาหกรรม
อุปกรณ์นี้แปลงสาย PROFIBUS เดี่ยวเป็นสายสำรองสองสาย เพื่อป้องกันจุดล้มเหลวเพียงจุดเดียว
นอกจากนี้ยังรองรับการสื่อสารความเร็วสูงตั้งแต่ 9.6 Kbps ถึง 12 Mbps พร้อมระบบวินิจฉัยในตัวเพื่อความน่าเชื่อถือ
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| การเชื่อมต่อ | A, B, M |
| อัตราการส่งข้อมูล | 9.6 kBit/s – 12 MBit/s |
| ประเภทอินเทอร์เฟซ | RS-485 |
| ขั้วต่อ | Sub-D 9 พิน |
| การแยกทางไฟฟ้า | VDE 0110, แยกทางไฟฟ้าเชิงหน้าที่ |
| แรงดันทดสอบ | 500 Veff |
| ระดับการป้องกันของอุปกรณ์ | 3 |
ความหน่วงของโทรเลขข้อมูล
A/B → M: 1 บิตไทม์ [µs] + 0.6 µs
M → A/B: 4 บิตไทม์ [µs] + 0.6 µs
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| แรงดันไฟฟ้าขณะทำงาน | 24 VDC (+20 … +33 V) |
| กระแสโดยทั่วไป | 150 mA ที่ 24 V |
| การสูญเสียกำลังไฟ | ประมาณ 3.6 W |
| การเชื่อมต่อ | แถบขั้วต่อ 8 พิน |
| ขนาดหน้าตัดสายไฟ | 0.14 – 1.5 มม² |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| อุณหภูมิขณะทำงาน | 0 … 50 °C |
| อุณหภูมิขณะขนส่ง / จัดเก็บ | -30 … 85 °C |
| ความชื้นสัมพัทธ์ | สูงสุด 75% โดยไม่เกิดการควบแน่นขณะทำงาน |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ฟังก์ชัน | เปิดวงจรเมื่อเกิดข้อผิดพลาด |
| แรงดันสวิตชิ่ง | < 60 VDC |
| กระแสสวิตชิ่ง | สูงสุด 1 A |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ขนาด (สูง × กว้าง × ลึก) | 134 × 56 × 70 มม. |
| น้ำหนัก | 330 g |
| การป้องกัน | IP 20 |

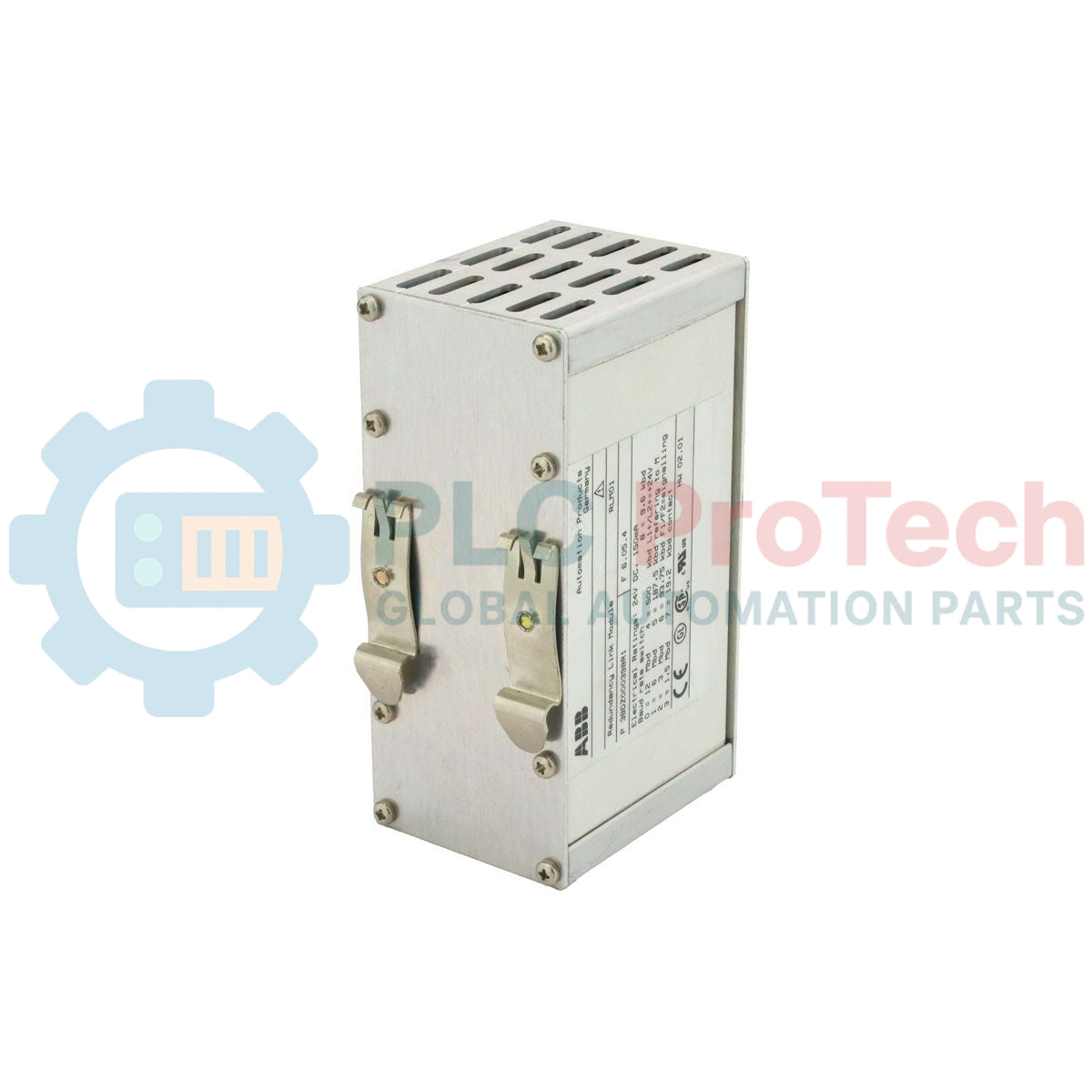

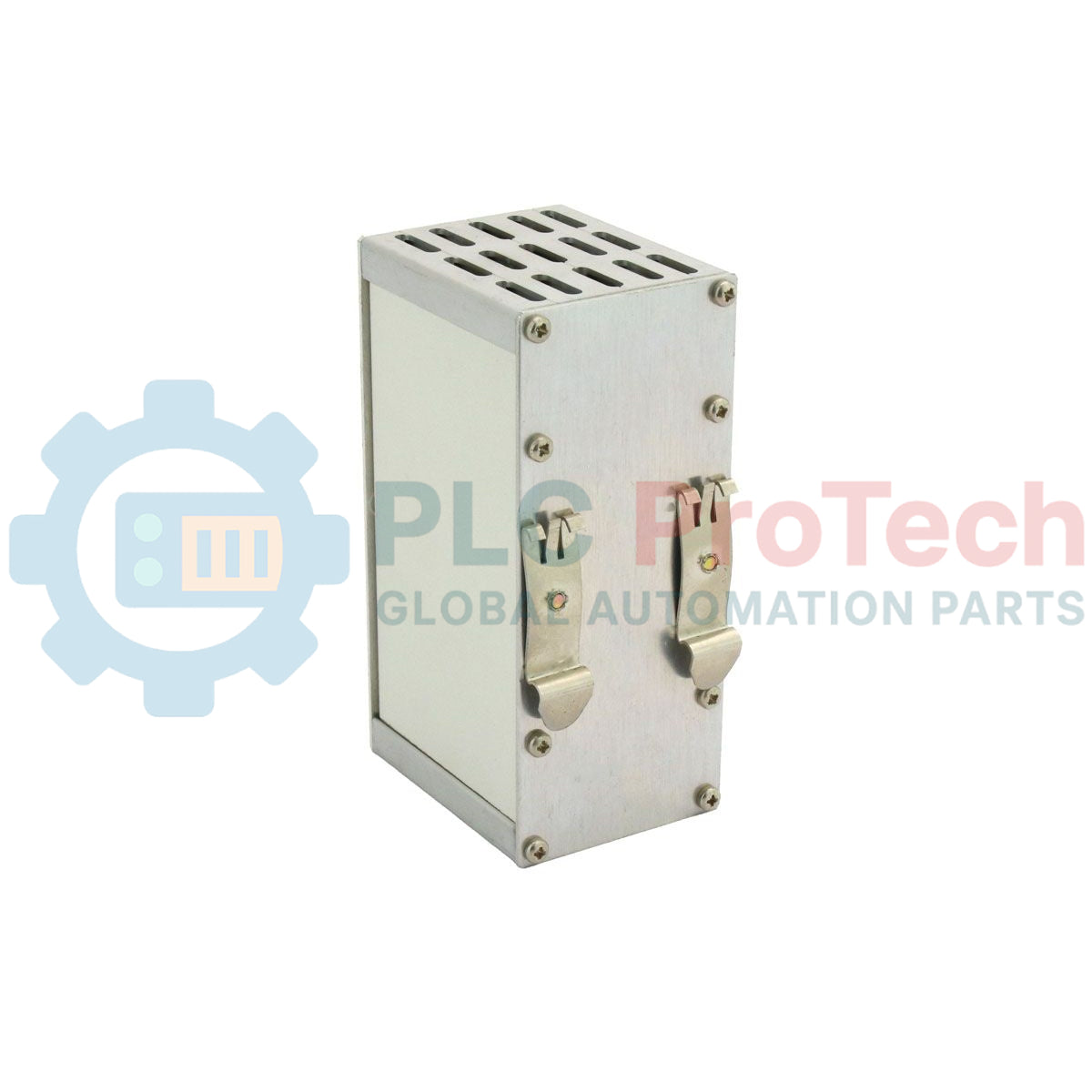

| การติดตั้ง | ราง DIN, 35 มม. |
| ภูมิภาค | มาตรฐาน |
|---|---|
| สหรัฐอเมริกา | UL |
| แคนาดา | CSA |
| ยุโรป | CE |
| ทางทะเล / เรือ | Germanischer Lloyd (ประเภท A, B, C, D) พร้อมตัวกรองแหล่งจ่ายไฟ 24 VDC (ป้องกันแรงดันกระชาก) |
แหล่งจ่ายไฟสำรอง: เพื่อความน่าเชื่อถือสูงสุด ให้ใช้อินพุต 24 VDC ทั้งสองช่องจากแหล่งจ่ายไฟอิสระ
การคำนวณความหน่วงของเทเลแกรม: เมื่อคำนวณเวลาไซเคิล PROFIBUS ทั้งหมด (TTR) ต้องคำนึงถึงความหน่วงตามเวลาบิตเฉพาะ ($1 \text{ Bit } + 0.6 \mu s$ และ $4 \text{ Bits } + 0.6 \mu s$) โดยเฉพาะในการกำหนดค่าความเร็วสูง 12 Mbit/s
การติดตั้งตัวต้านทานปลายสาย: แต่ละเซกเมนต์ (A, B และ M) ต้องติดตั้งตัวต้านทานปลายสายอย่างถูกต้อง โดยใช้ตัวต้านทานปลายสายแบบแอ็กทีฟหรือขั้วต่อ PROFIBUS มาตรฐานที่มีสวิตช์ติดตั้งตัวต้านทานปลายสาย
การติดตั้งทางทะเล: สำหรับการใช้งานบนเรือ จำเป็นต้องติดตั้งตัวกรองไฟกระชาก 24 VDC เพื่อให้เป็นไปตามมาตรฐาน Germanischer Lloyd (GL)
Q1: RLM01 "โปร่งใส" ต่อโปรโตคอลหรือไม่
คำตอบ: ใช่ อุปกรณ์ทำงานที่ชั้นกายภาพ (ชั้นที่ 1) ไม่จำเป็นต้องใช้ไฟล์ GSD, ที่อยู่สถานี หรือการกำหนดค่าซอฟต์แวร์ใด ๆ แต่ทำหน้าที่จัดการเส้นทางสัญญาณระหว่าง A/B และ M เท่านั้น
Q2: อะไรทำให้หน้าสัมผัสสัญญาณเตือนเปิด
คำตอบ: โดยทั่วไปหน้าสัมผัสสัญญาณเตือนจะแสดงการสูญเสียพลังงาน (ที่อินพุต 1 หรือ 2) หรือความล้มเหลวของสัญญาณบนสาย PROFIBUS สำรองสายใดสายหนึ่ง (สาย A หรือสาย B)
Q3: ฉันสามารถใช้อุปกรณ์ PROFIBUS ต่างแบรนด์ร่วมกันได้หรือไม่
คำตอบ: ใช่ เนื่องจาก RLM01 ปฏิบัติตามมาตรฐาน RS-485 และโปร่งใสต่อโปรโตคอล จึงสามารถเชื่อมต่อ PROFIBUS DP Master/Slave มาตรฐานใดก็ได้โดยไม่ขึ้นกับผู้ผลิต
Q4: ความหน่วงส่งผลต่อเครือข่ายของฉันอย่างไร
คำตอบ: ความหน่วงมีน้อยมาก (ไม่กี่ช่วงเวลาบิต) อย่างไรก็ตาม ในเครือข่ายขนาดใหญ่มากที่มีรีพีตเตอร์หลายตัว คุณอาจต้องปรับ "เวลา 슬롯" ในการตั้งค่าฮาร์ดแวร์ PLC/Master เพื่อป้องกันการหมดเวลา
