ABB

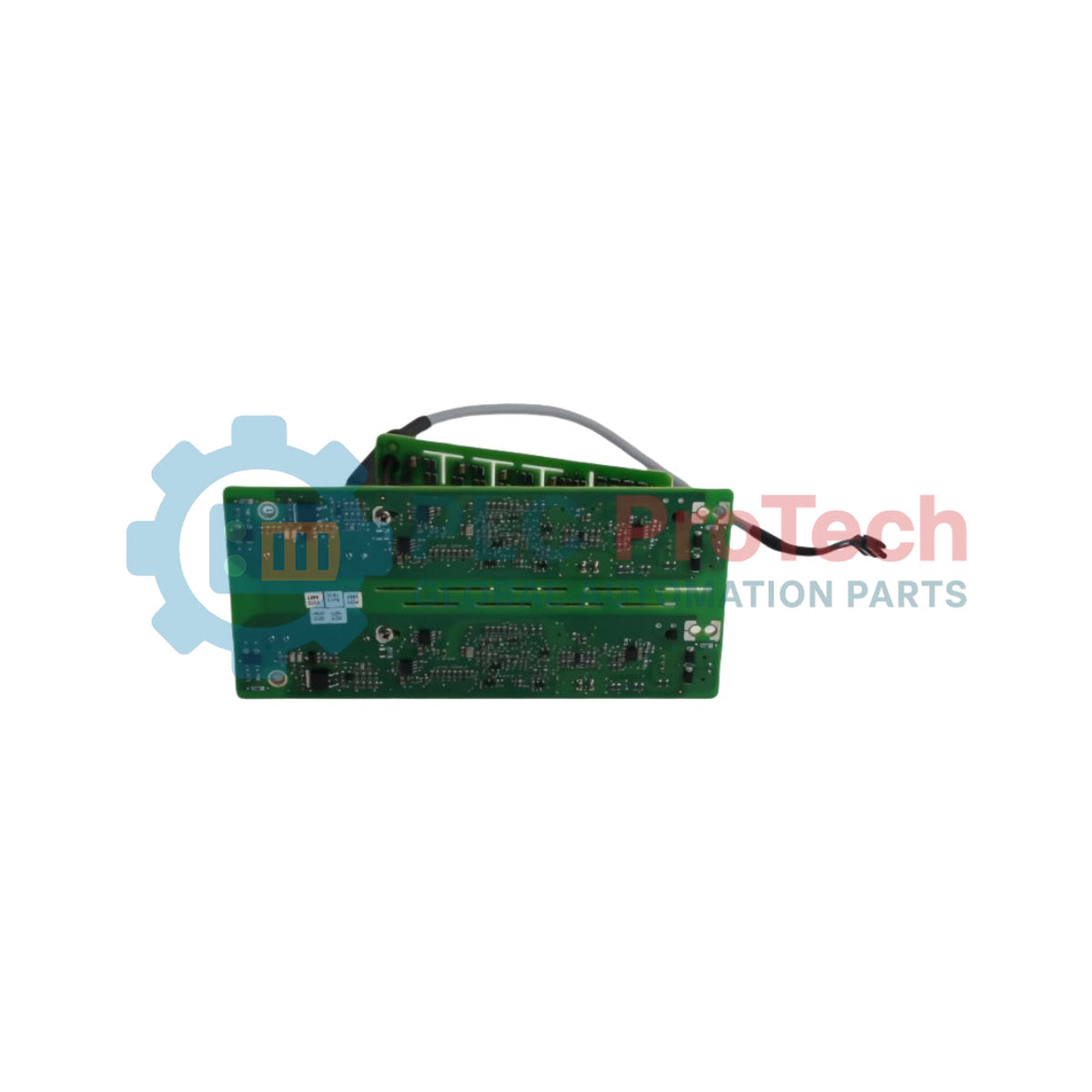

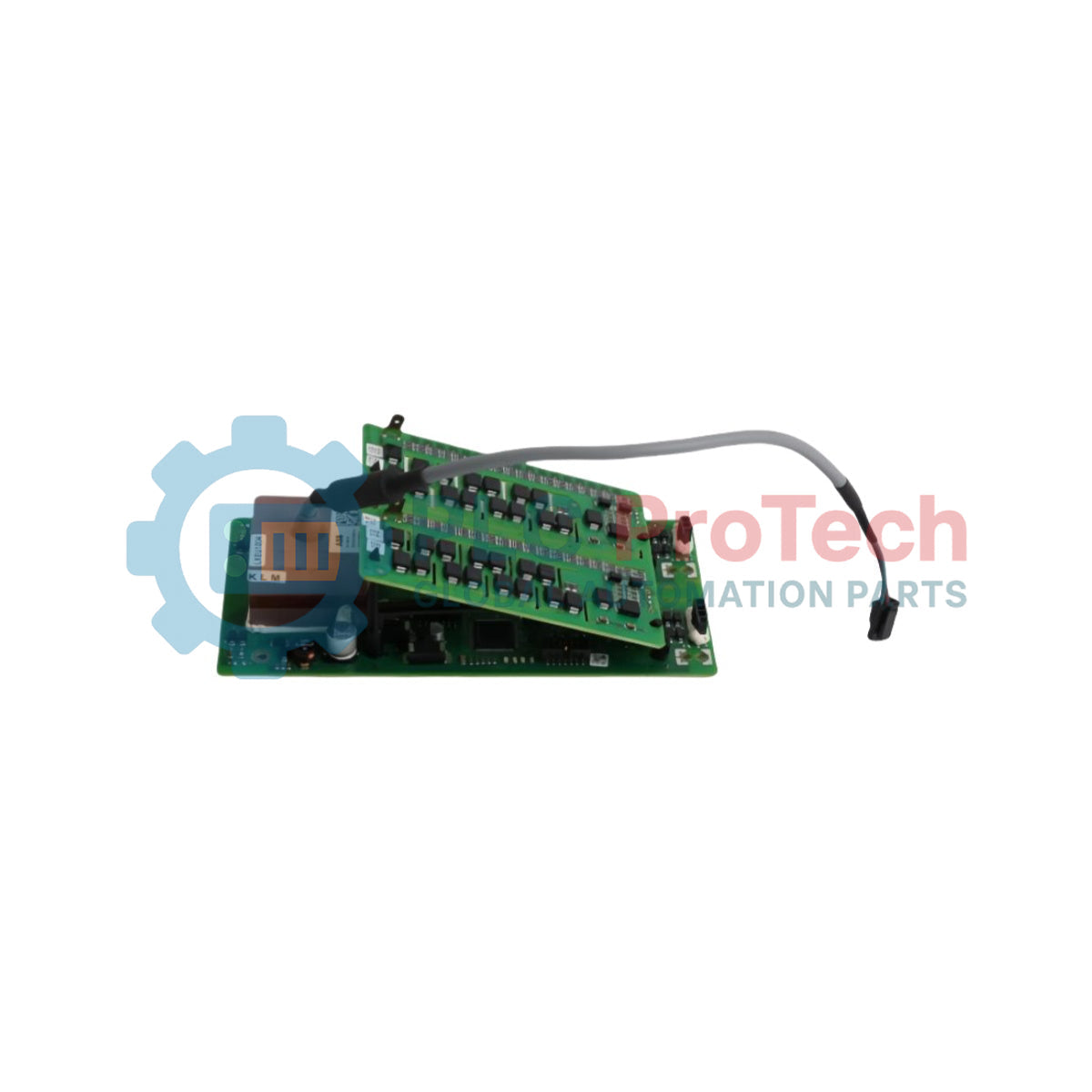

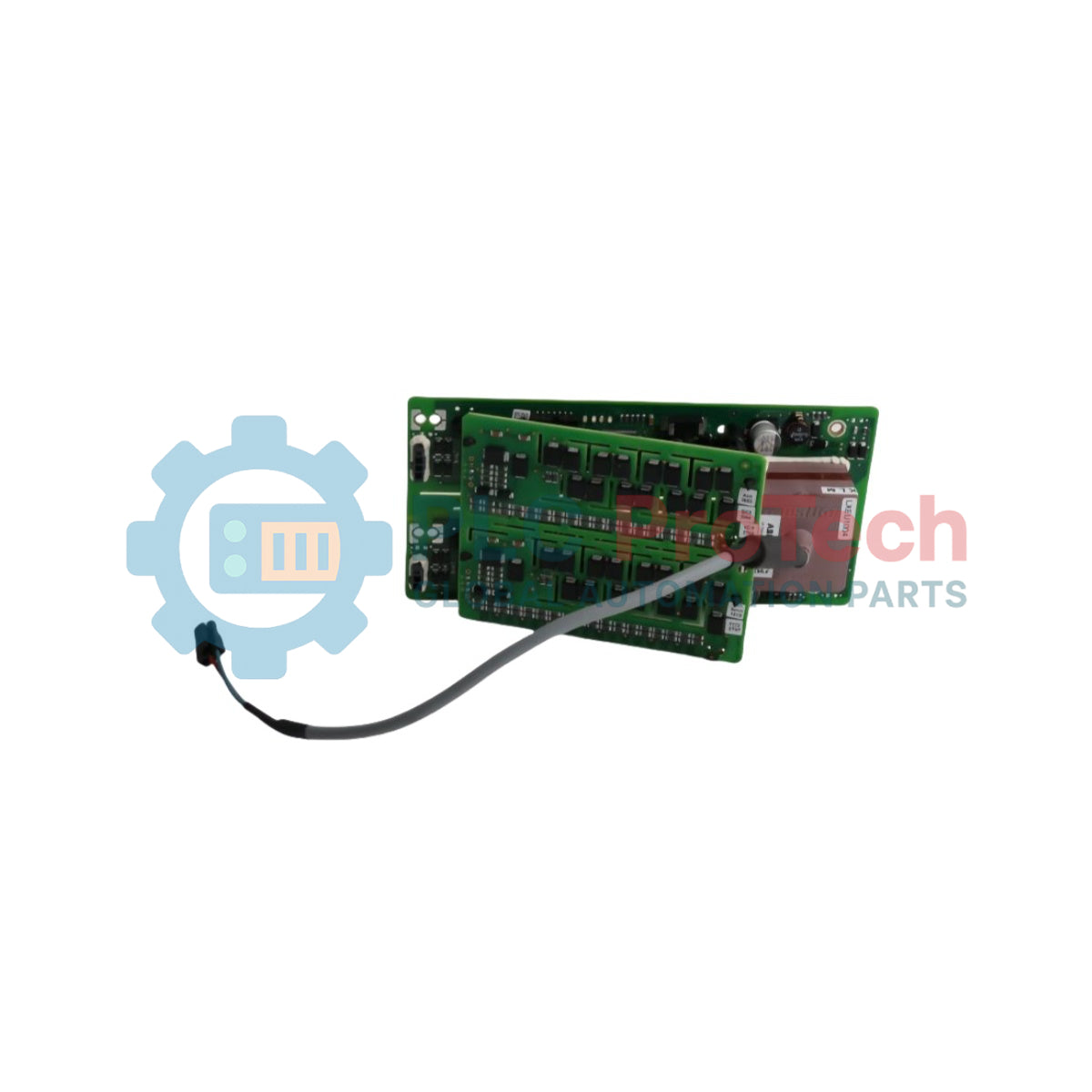

แผงแยกสัญญาณ CBA ขนาดเล็ก F3 ABB 3BHE036346R0102

SKU 3BHE036346R0102

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: ABB
Product No.: 3BHE036346R0102
Origin จีน
Product Type: บอร์ดควบคุมไดรฟ์
Barcode: 85030099
Payment: T/T, Western Union
Weight: 0.6 kg
Dimensions: 18.5 ซม. x 12.0 ซม. x 4.0 ซม.
Shipping port: Xiamen
Warranty: 12 months

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

ปริมาณ

Call sales Contact

Product Description

ภาพรวมโมดูล

ABB 3BHE036346R0102 เป็นโมดูลกระจายสัญญาณขนาดกะทัดรัดเฉพาะทางสูง ซึ่งได้รับการกำหนดชื่ออย่างเป็นทางการว่าแผงแยกสัญญาณ CBA ขนาดเล็ก F3 โมดูลนี้ทำหน้าที่เป็นชุดแผงวงจรควบคุม (CBA) ความหนาแน่นสูง และทำงานเฉพาะในชั้นควบคุมระบบ การมอดูเลต และการกระจายสัญญาณ ไม่ใช่ชั้นแปลงกำลัง โมดูลแผงหลักแยกสัญญาณฟอร์มแฟกเตอร์ขนาดเล็กนี้ได้รับการออกแบบสำหรับเครือข่ายโครงขับอุตสาหกรรมขั้นสูงและตู้กระตุ้น โดยรับอินพุตควบคุมหลักเพียงหนึ่งรายการ เช่น คำสั่งมอดูเลตความกว้างพัลส์แบบไดนามิก (PWM) สัญญาณนาฬิกาซิงโครไนซ์ หรือบัสวินิจฉัยการสื่อสาร แล้วแยกสัญญาณดังกล่าวออกเป็นช่องสัญญาณเอาต์พุตแบบขนานที่ซิงโครไนซ์กันหลายช่องได้อย่างราบรื่น โดยไม่มีความหน่วงในการแพร่สัญญาณ วิธีนี้ช่วยให้การประมวลผลข้อมูลแบบเรียลไทม์มีความถูกต้องสมบูรณ์ทั่วทั้งโมดูลเฟสสำรองหรือไดรเวอร์เกตแยกส่วนภายในสถาปัตยกรรมระบบ

คุณลักษณะการทำงาน

การแยกสัญญาณแบบกำหนดแน่นอน: กระจายอินพุตอ้างอิงหลักเป็นสัญญาณย่อยที่ซิงโครไนซ์กัน ช่วยให้การจุดชนวนเกตสม่ำเสมอ และป้องกันแรงบิดกระเพื่อมหรือความไม่สมมาตรของเฟส
มาตรฐานชุดแผงวงจรควบคุม (CBA): เชื่อมต่อเข้ากับเครือข่ายประมวลผลระดับบนได้โดยตรง สร้างลิงก์ลอจิกแรงดันต่ำที่มีความสมบูรณ์สูง โดยอยู่ห่างจากบริเวณที่มีสัญญาณรบกวนกำลังสูง
วิศวกรรมฟอร์มแฟกเตอร์ขนาดเล็ก: มาพร้อมการจัดวางส่วนประกอบความหนาแน่นสูง ซึ่งออกแบบให้พอดีกับโครงสร้างแนวตั้งที่กะทัดรัด ช่วยประหยัดพื้นที่สำคัญสำหรับการติดตั้งบนรางภายในตู้ควบคุมความหนาแน่นสูง
การเพิ่มประสิทธิภาพสำหรับขนาดเฟรม 3 (F3): ออกแบบเฉพาะสำหรับโครงสร้างตู้ ABB ขนาดเฟรม 3 โดยตรงกับตำแหน่งรูยึด ระยะห่างทางกายภาพ และข้อกำหนดบัสขั้วต่อไฟฟ้าที่กำหนดไว้อย่างแม่นยำ

การใช้งานเป้าหมาย

โครงชุดขับขนาดเฟรม 3 (F3): ใช้งานเป็นแพลตฟอร์มฮาร์ดแวร์แยกสัญญาณเฉพาะภายในตู้คอนเวอร์เตอร์แบบโมดูลาร์ F3 มาตรฐาน
ระบบกระตุ้นกำลังสูงและระบบเรียงกระแส: ใช้เพื่อจำลองลูปป้อนกลับสำหรับการซิงโครไนซ์เฟสที่สำคัญไปยังช่องสัญญาณติดตามหรือช่องสัญญาณป้องกันที่แยกจากกัน
การกำหนดค่าเฟสของชุดขับหลายตัว: ติดตั้งร่วมกับโปรเซสเซอร์หลักเพื่อกระจายคำสั่งกำหนดจังหวะเวลาไปยังโมดูลอินเวอร์เตอร์ที่เชื่อมต่อแบบขนาน

ข้อมูลจำเพาะทางเทคนิค

หมวดหมู่วิศวกรรม	ข้อกำหนดฮาร์ดแวร์
ผู้ผลิตอุปกรณ์ดั้งเดิม	ABB
รหัสผลิตภัณฑ์สากล	3BHE036346R0102
คำอธิบายอย่างเป็นทางการในแค็ตตาล็อก	CBA, SPLITTER BOARD, SMALL, F3
ประเภททางวิศวกรรมเชิงหน้าที่	ชุดประกอบบอร์ดควบคุม - บอร์ดแยกสัญญาณขนาดกะทัดรัด
สถาปัตยกรรมเฟรมเป้าหมาย	ระบบ ABB Frame Size 3 (F3)
หมายเลขพิกัดอัตราศุลกากร	85030099
แหล่งกำเนิดการผลิต	จีน (CN)
น้ำหนักสุทธิของผลิตภัณฑ์	0.15 กก. (โดยประมาณ)
น้ำหนักจัดส่ง (คำนวณ)	0.60 กก.
ขนาดบรรจุภัณฑ์ (คำนวณ)	18.5 ซม. x 12.0 ซม. x 4.0 ซม.

ขั้นตอนการเปลี่ยนทดแทนภาคสนาม ณ สถานที่ติดตั้ง

คำเตือนสำคัญ: อันตรายจากการหยุดชะงักของจังหวะเวลาชุดขับ

ตัดแยกแหล่งจ่ายไฟควบคุมของตู้ทั้งหมด และตรวจสอบว่าระบบหยุดทำงานแล้วก่อนเปลี่ยนโมดูล เนื่องจากชุดแยกสัญญาณนี้กระจายสัญญาณอ้างอิงจังหวะเวลาไปหลายช่อง การถอดหรือเสียบบอร์ดนี้ขณะระบบทำงานจะตัดช่องสัญญาณควบคุมแบบขนานทันที ซึ่งอาจทำให้เกิดการลัดวงจรของเฟสอย่างรุนแรงหรือทำให้ฮาร์ดแวร์เสียหายจนใช้งานไม่ได้ทั่วทั้งขั้นอินเวอร์เตอร์ที่เชื่อมต่ออยู่

1 สวมสายรัดข้อมือป้องกันไฟฟ้าสถิต (ESD) ที่ผ่านการรับรอง และต่อคลิปกราวด์เข้ากับจุดโลหะเปลือยบนแชสซีระบบก่อนเปิดแผ่นป้องกันไฟฟ้าสถิต
2 จัดทำผังและติดป้ายกำกับลิงก์สัญญาณหลักขาเข้าแต่ละเส้น รวมถึงชุดสายเอาต์พุตแบบแยกสัญญาณที่สอดคล้องกันอย่างระมัดระวัง เพื่อป้องกันการไล่เฟสผิดพลาดระหว่างการติดตั้งกลับ
3 ถอดตัวยึดออกจากเสารองของแชสซี F3 ขนาดกะทัดรัด ดึงบอร์ดเก่าออก แล้วติดตั้งชุดแยกสัญญาณใหม่ให้ได้แนวตรงบนจุดยึดที่กำหนด
4 ขันตัวยึดทั้งหมดให้แน่นเพื่อสร้างการต่อลงกราวด์ของโครงเครื่องทางกายภาพที่แข็งแรง เสียบขั้วต่อข้อมูลกลับเข้าที่และตรวจสอบความต่อเนื่องของสัญญาณก่อนจ่ายไฟระบบเสริม

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

คำย่อ CBA ในบริบทของบอร์ด ABB นี้หมายถึงอะไร

CBA ย่อมาจาก Control Board Assembly ซึ่งหมายความว่าบอร์ดนี้ทำงานทั้งหมดในชั้นควบคุมแรงดันต่ำ การมอดูเลต และการกระจายสัญญาณของระบบขับเคลื่อน ไม่ใช่ส่วนแปลงกำลังไฟฟ้าหรืออินเวอร์เตอร์กำลังสูง

หน้าที่ทางเทคนิคหลักของบอร์ดแยกสัญญาณนี้คืออะไร

บอร์ดแยกสัญญาณนี้ออกแบบมาเพื่อรับสัญญาณควบคุมหลักขาเข้าเพียงหนึ่งสัญญาณ เช่น คำสั่ง PWM สัญญาณนาฬิกาซิงโครนัส หรือสตรีมข้อมูลบัสวินิจฉัย แล้วทำสำเนาเป็นเอาต์พุตแบบขนานที่ซิงโครนัสหลายช่องโดยไม่มีความหน่วง เพื่อขับโมดูลเฟสหลายตัวพร้อมกัน

คำจำกัดความของ 'Small' และ 'F3' มีผลต่อความเข้ากันได้กับตู้ควบคุมอย่างไร

'Small' หมายถึงรูปแบบชิ้นส่วนขนาดกะทัดรัดและมีความหนาแน่นสูง ซึ่งออกแบบมาเพื่อใช้พื้นที่บนรางให้เกิดประโยชน์สูงสุด ส่วน 'F3' ยืนยันว่าขนาดทางกายภาพ ตำแหน่งรูยึด และอินเทอร์เฟซทางไฟฟ้าได้รับการปรับให้เหมาะสมโดยเฉพาะกับตู้ ABB Frame Size 3

สามารถเปลี่ยนโมดูลแยกสัญญาณนี้ขณะที่ระบบยังจ่ายไฟอยู่ได้หรือไม่

ไม่ได้ ต้องแยกตู้ควบคุมออกจากระบบและตัดพลังงานทั้งหมดตามขั้นตอนล็อกเอาต์/แท็กเอาต์ (LOTO) ที่เหมาะสมของโรงงาน การเปลี่ยนบอร์ดนี้ขณะที่ระบบยังทำงานจะทำให้ช่องทางกระจายพัลส์ซิงโครนัสขัดข้องทันที และเสี่ยงต่อความเสียหายร้ายแรงของชุดอินเวอร์เตอร์ที่กำลังทำงาน
