คำอธิบาย

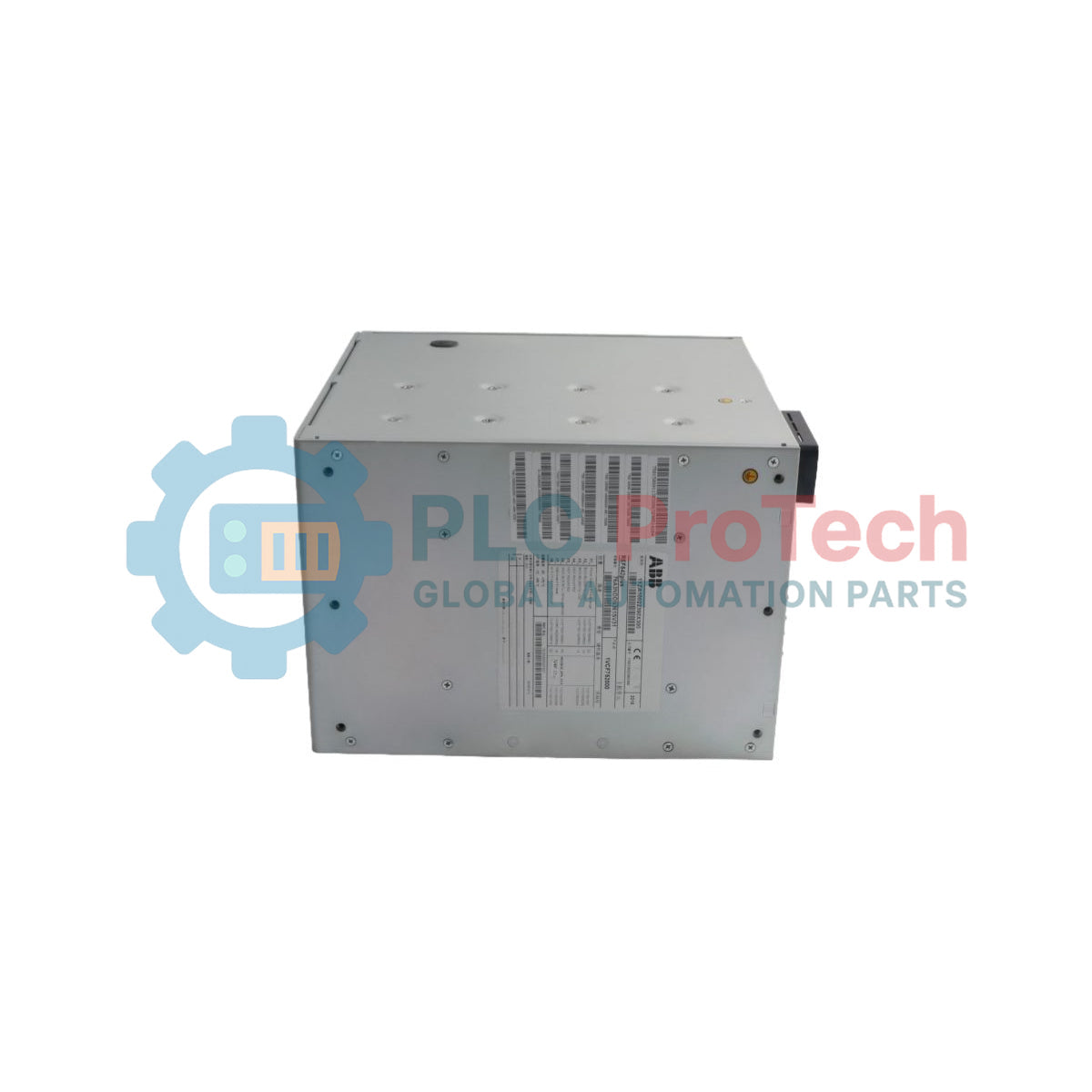

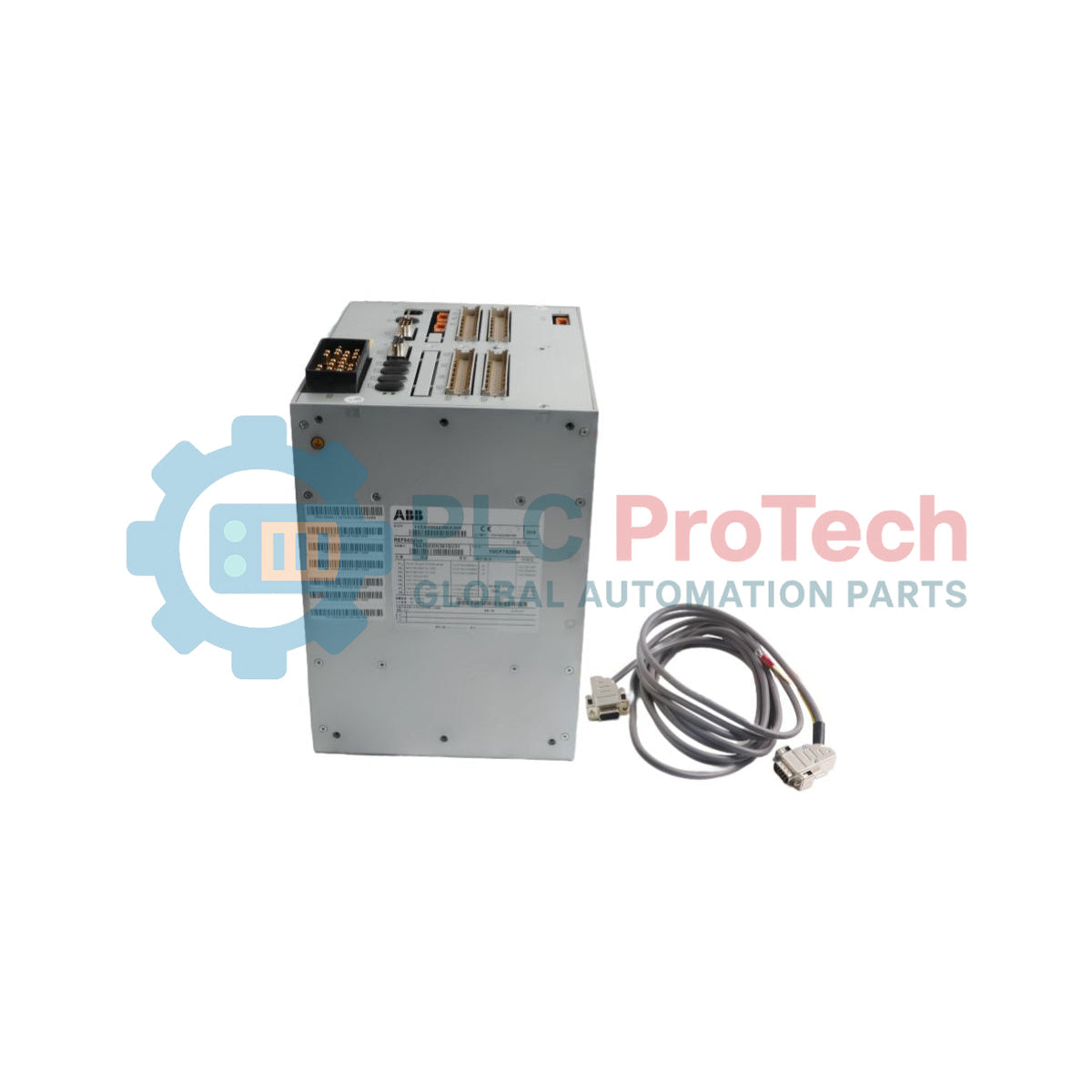

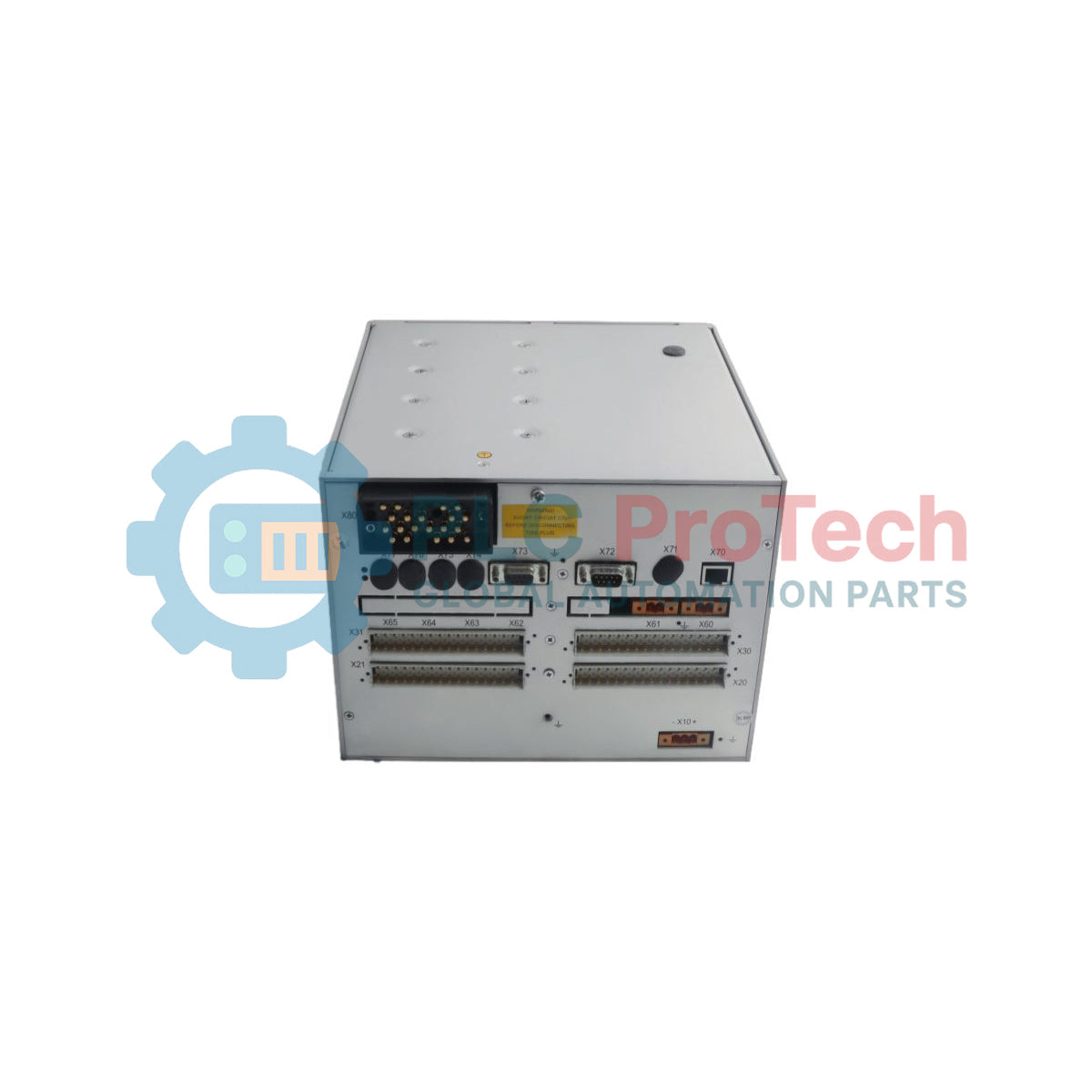

REF 542plus (REF542PLUS) ทำหน้าที่เป็นหน่วยป้องกัน ควบคุม และวัดค่าฟีดเดอร์แบบมัลติฟังก์ชันครบวงจร ซึ่งออกแบบมาสำหรับระบบอัตโนมัติในเครือข่ายจำหน่ายแรงดันปานกลาง หน่วยครบชุดนี้มีรหัสผลิตภัณฑ์ REF 542PLUS โดยรวมอัลกอริทึมการป้องกันมาตรฐาน การวัดค่าแบบหลายช่อง การจัดการตรรกะควบคุม และการตรวจสอบด้วยส่วนติดต่อระหว่างมนุษย์กับเครื่องจักรในพื้นที่ไว้ในตัวเครื่องเดียวกัน โดยกำหนดเฉพาะตามชื่อรุ่นจากโรงงานว่าเป็น รุ่นลดสเปก ฮาร์ดแวร์รุ่นนี้ผลิตขึ้นเพื่อรองรับเครือข่ายจำหน่ายในพื้นที่ที่ต้องใช้รูปแบบการป้องกันเฉพาะ โดยไม่จำเป็นต้องมีโมดูลประมวลผลเสริมที่ไม่เกี่ยวข้อง ชุดอุปกรณ์เชื่อมต่อโดยตรงกับส่วนประกอบของสวิตช์เกียร์แรงดันปานกลาง ทำหน้าที่ตรวจสอบกระแสและแรงดันแบบเรียลไทม์ ดำเนินการอินเตอร์ล็อกตามโปรแกรม และควบคุมความปลอดภัยของเครือข่าย เพื่อป้องกันฟีดเดอร์จำหน่ายจากความขัดข้องทางไฟฟ้า

คุณสมบัติ

• ชุดประกอบแบบรวมครบวงจรที่ให้การตรวจสอบการป้องกันและการควบคุมแบบเป็นหนึ่งเดียวสำหรับระบบแรงดันปานกลาง
• ผลิตตามชื่อรุ่นทางเทคนิคเฉพาะ รุ่นลดสเปก
• สถานะจากโรงงานได้รับการรับรองว่าเป็นหน่วยทดแทนอัตโนมัติใหม่เอี่ยมและยังไม่เคยออกใช้งาน
• ออกแบบมาเพื่อดำเนินการตรวจสอบอย่างแม่นยำภายในโครงสร้างระบบอัตโนมัติของเครือข่ายจำหน่าย

การใช้งาน

• ระบบผลิตภัณฑ์แรงดันปานกลางและระบบจำหน่ายผ่านสวิตช์เกียร์
• โครงสร้างพื้นฐานระบบอัตโนมัติของเครือข่ายจำหน่ายที่ต้องการการป้องกันและควบคุมฟีดเดอร์โดยเฉพาะ
• การตรวจสอบวงจรลูปของสถานีไฟฟ้าย่อย การทำอินเตอร์ล็อกตามโปรแกรม และการสั่งตัดวงจรเมื่อเบรกเกอร์ขัดข้อง

ข้อมูลจำเพาะทางเทคนิค

แนวทางการติดตั้ง

การติดตั้งบนแผง

ต้องยึดตู้ให้แน่นหนาเข้ากับช่องเปิดที่ตัดเตรียมไว้บนประตูสวิตช์เกียร์แรงดันปานกลางหรือตู้ควบคุม ตรวจสอบให้แน่ใจว่าแคลมป์ยึดทั้งหมดขันแน่นอย่างสม่ำเสมอ เพื่อรักษาแรงกดผนึกให้เท่ากันและป้องกันการบิดเบี้ยวของโครงตัวเครื่อง

การต่อลงดินและการชีลด์

เชื่อมต่อแบบอิมพีแดนซ์ต่ำระหว่างสตัดต่อลงดินที่แผงด้านหลังกับบัสบาร์กราวด์หลักของสถานีไฟฟ้าย่อย โดยใช้สายถักทองแดงขนาดใหญ่ การต่อลงดินอย่างเหมาะสมมีความสำคัญต่อการป้องกันอุปกรณ์อิเล็กทรอนิกส์ดิจิทัลภายในจากแรงดันกระชากสูงและสัญญาณรบกวนจากการสวิตช์แบบเหนี่ยวนำซึ่งพบได้ทั่วไปในสภาพแวดล้อมแรงดันปานกลาง

การเดินสายเคเบิล

แยกสายสัญญาณไบนารีแรงดันต่ำและสายสื่อสารออกจากสายไฟรองกระแสสูงของหม้อแปลงเครื่องมือวัด (หม้อแปลงกระแสและหม้อแปลงแรงดัน) เดินสายผ่านรางเดินสายโลหะเฉพาะ เพื่อป้องกันการรบกวนทางแม่เหล็กไฟฟ้าจากการเหนี่ยวนำข้ามเข้าสู่วงจรสุ่มตัวอย่างสัญญาณแอนะล็อกที่มีความไว
