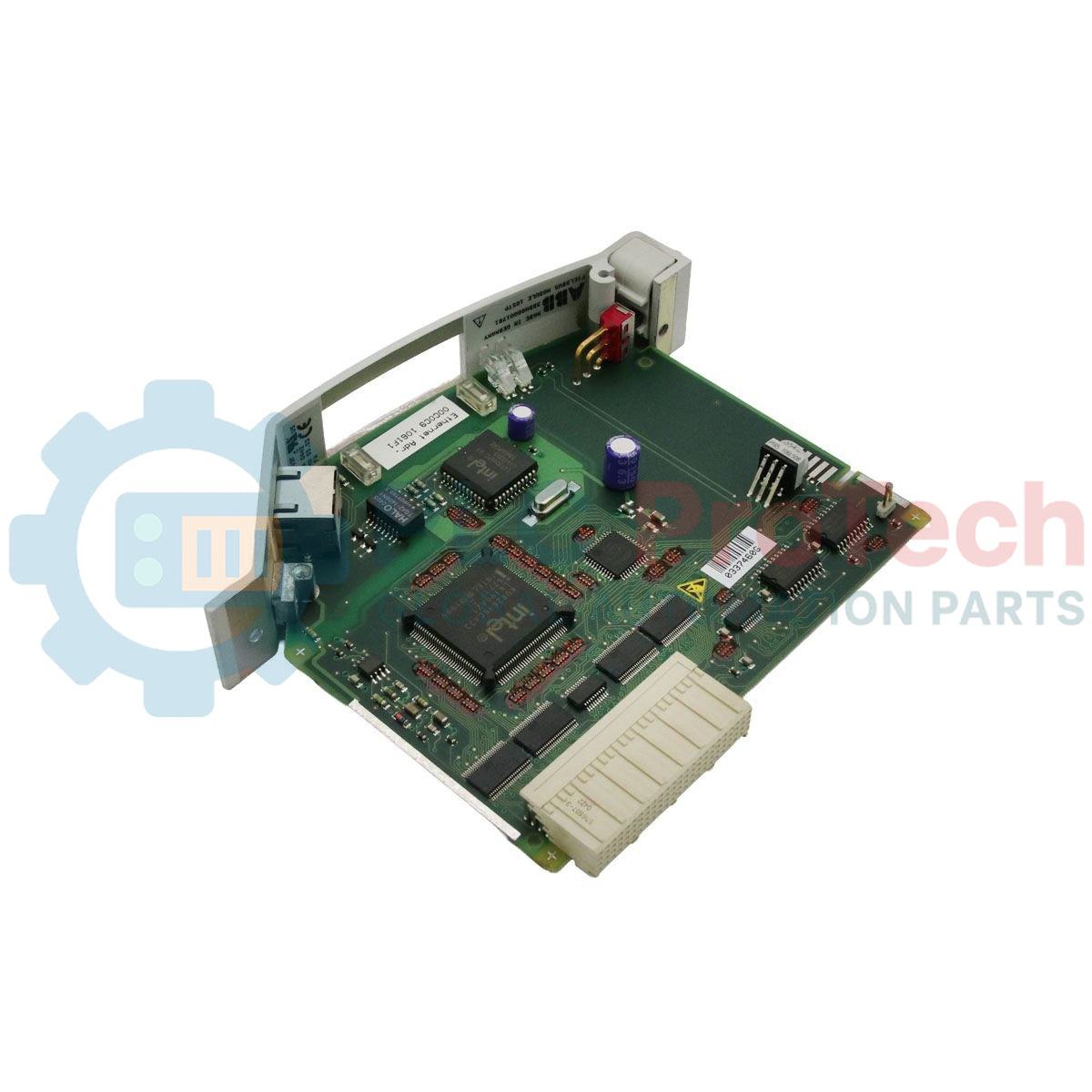

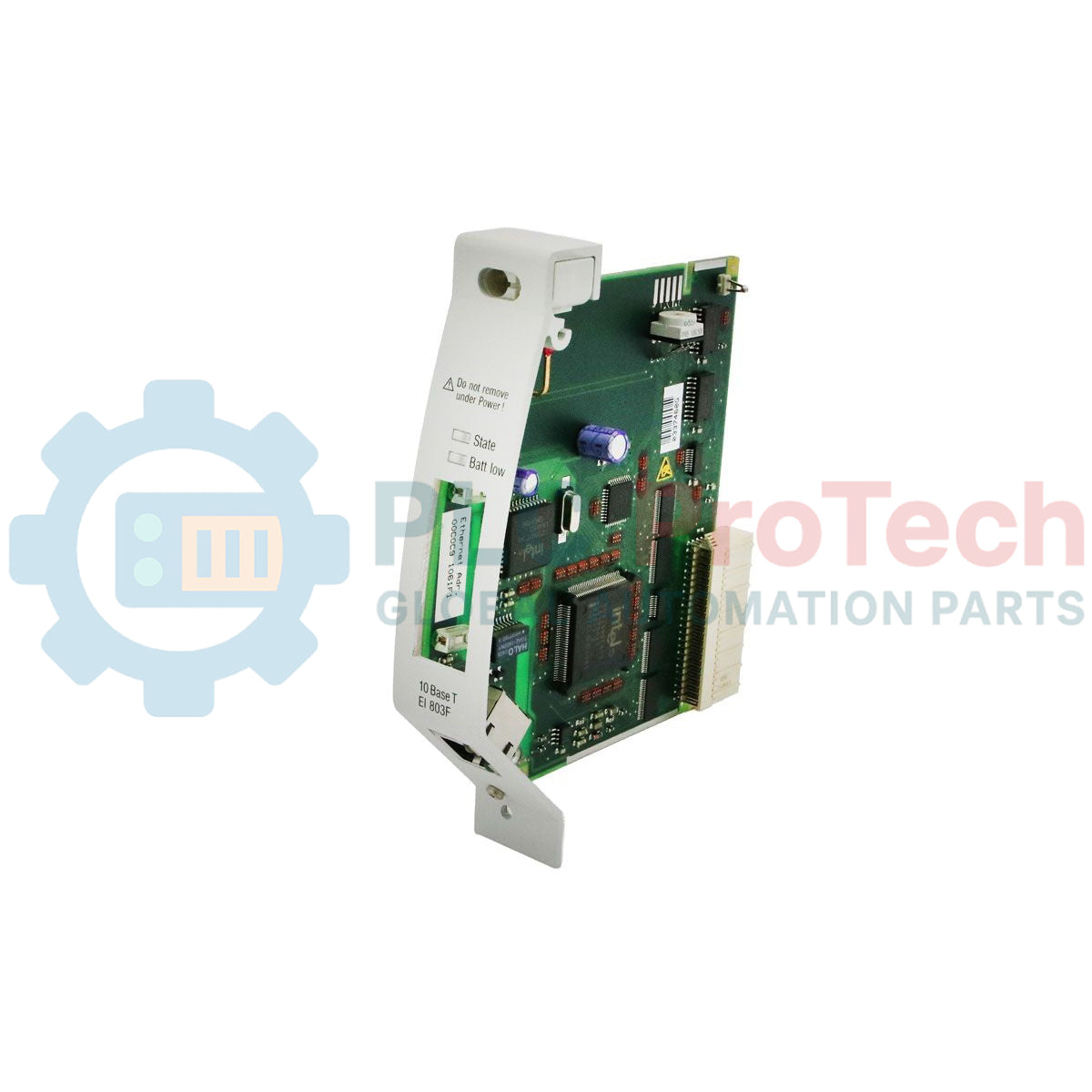

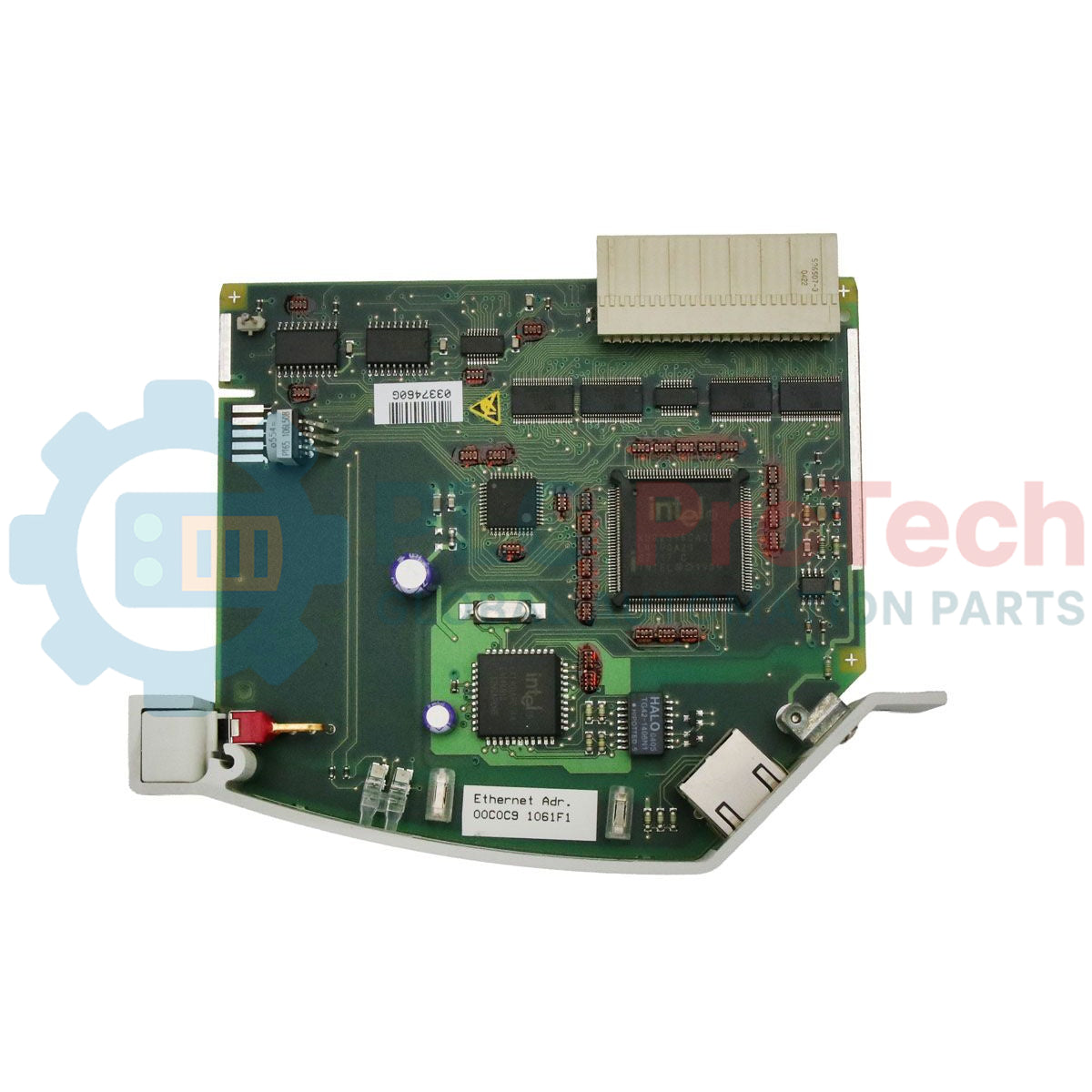

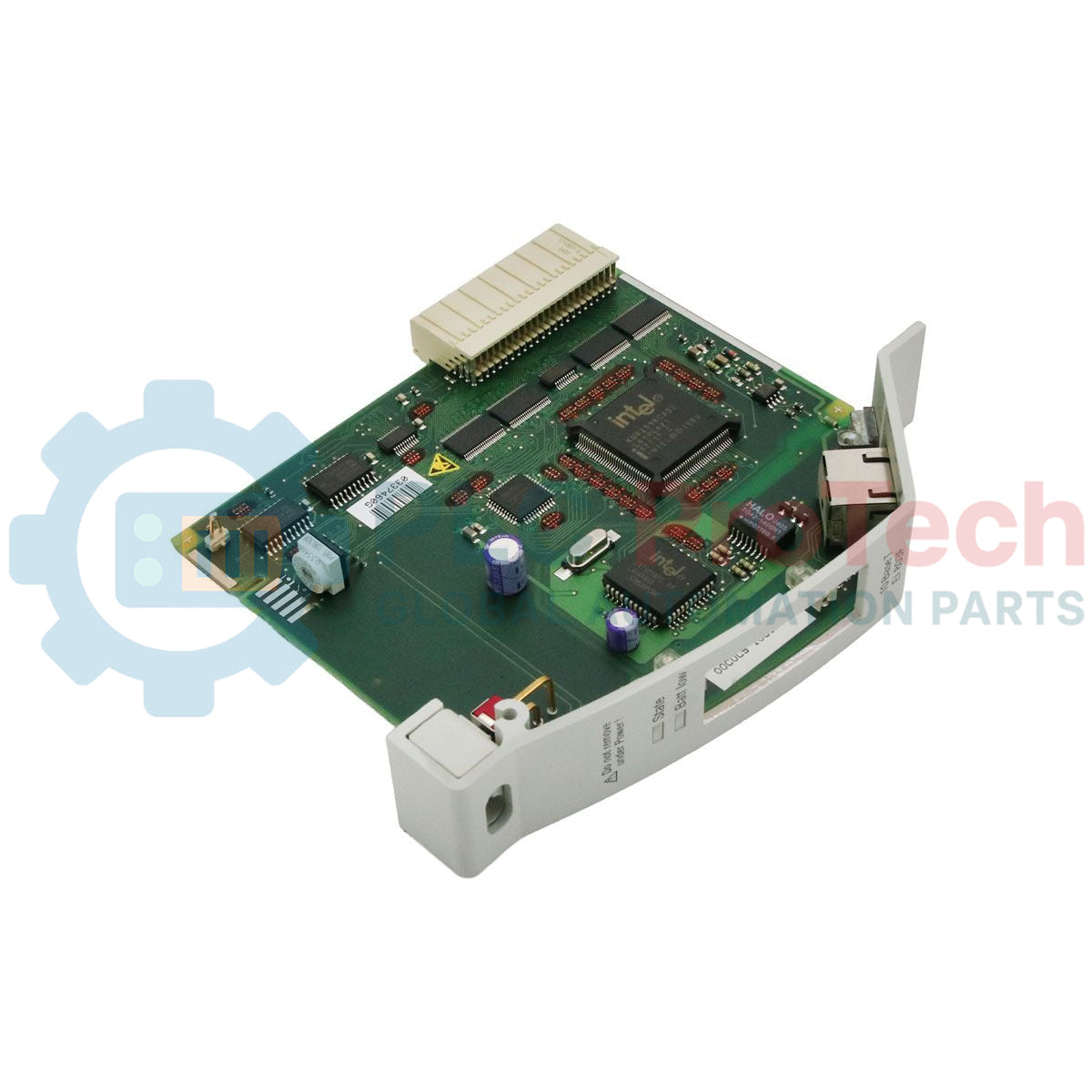

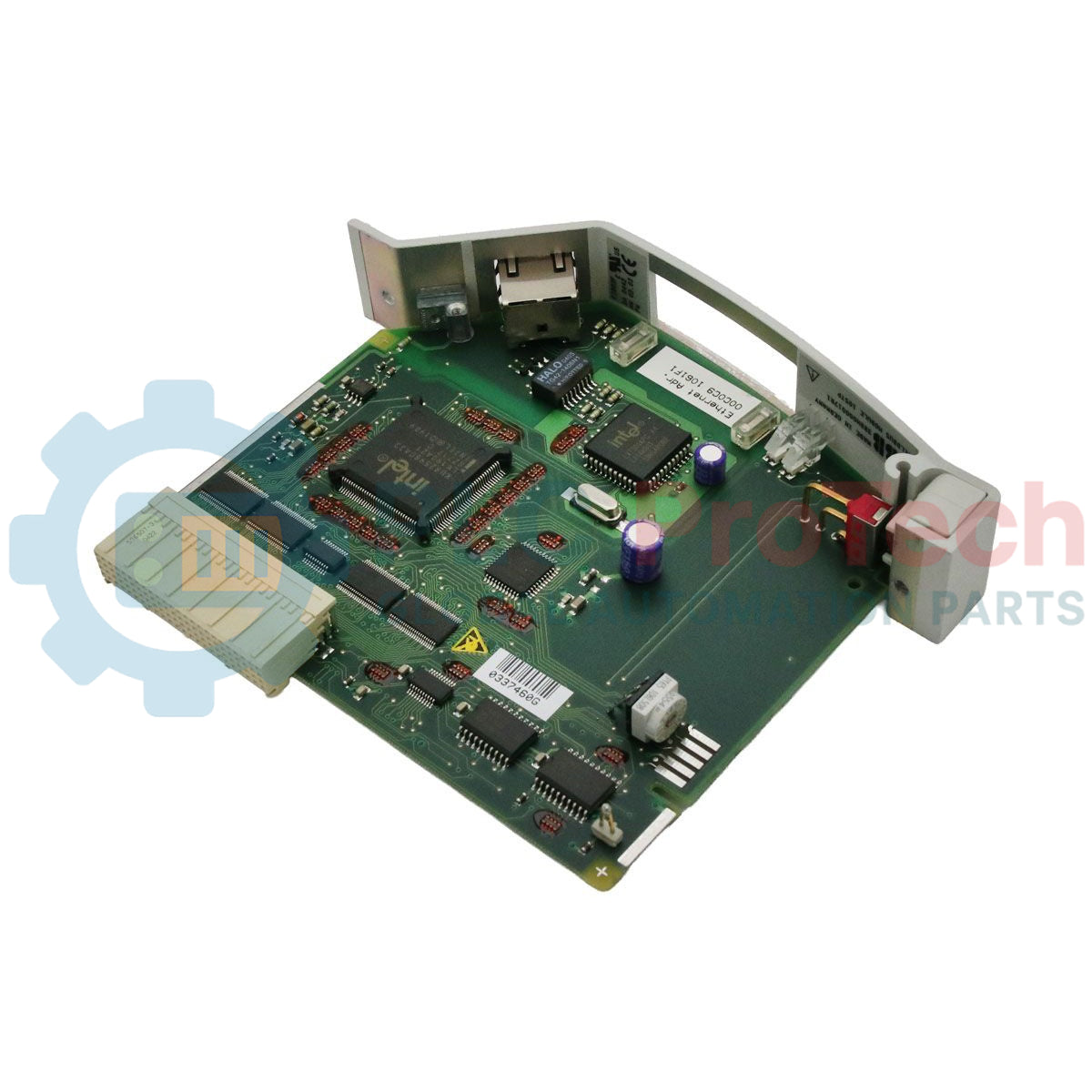

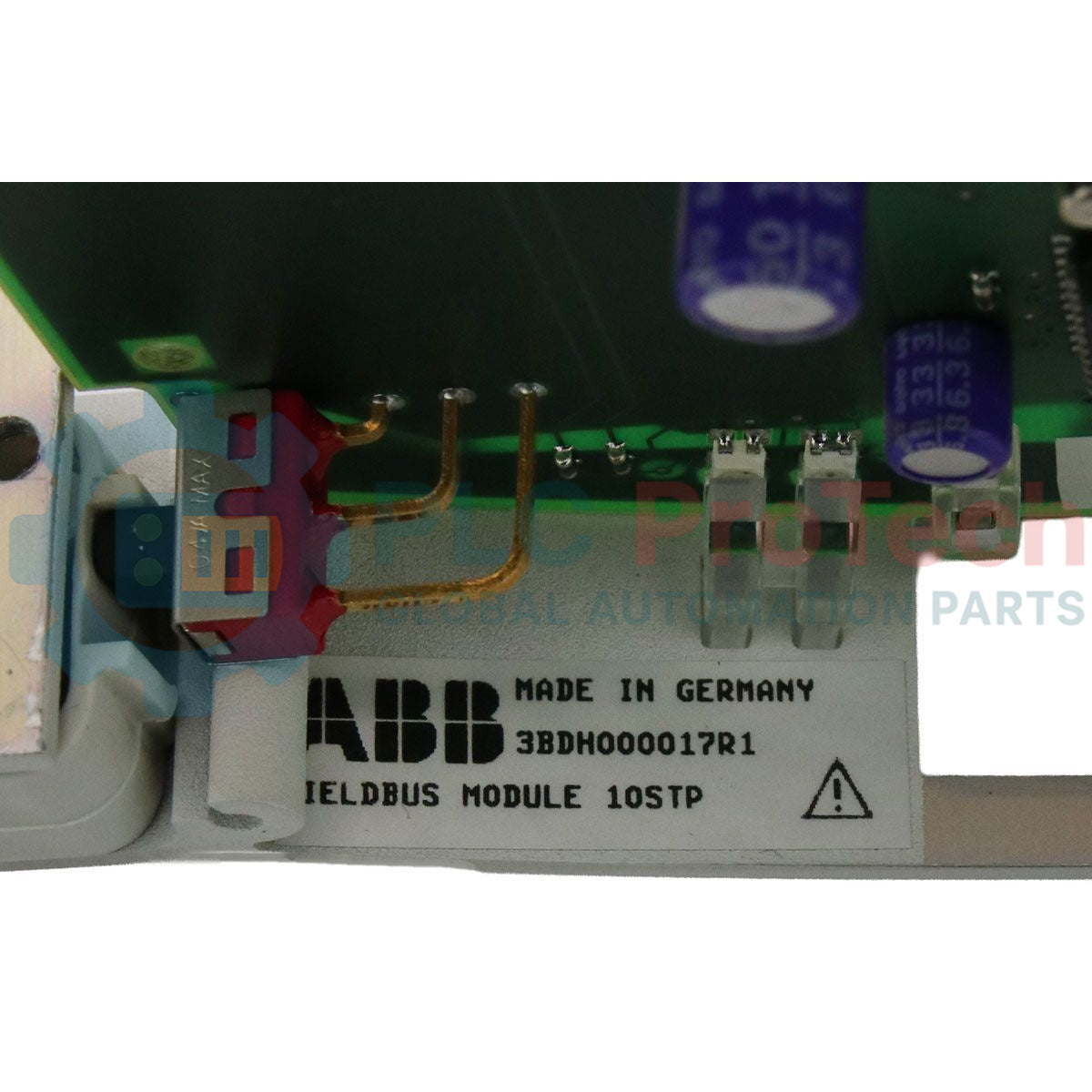

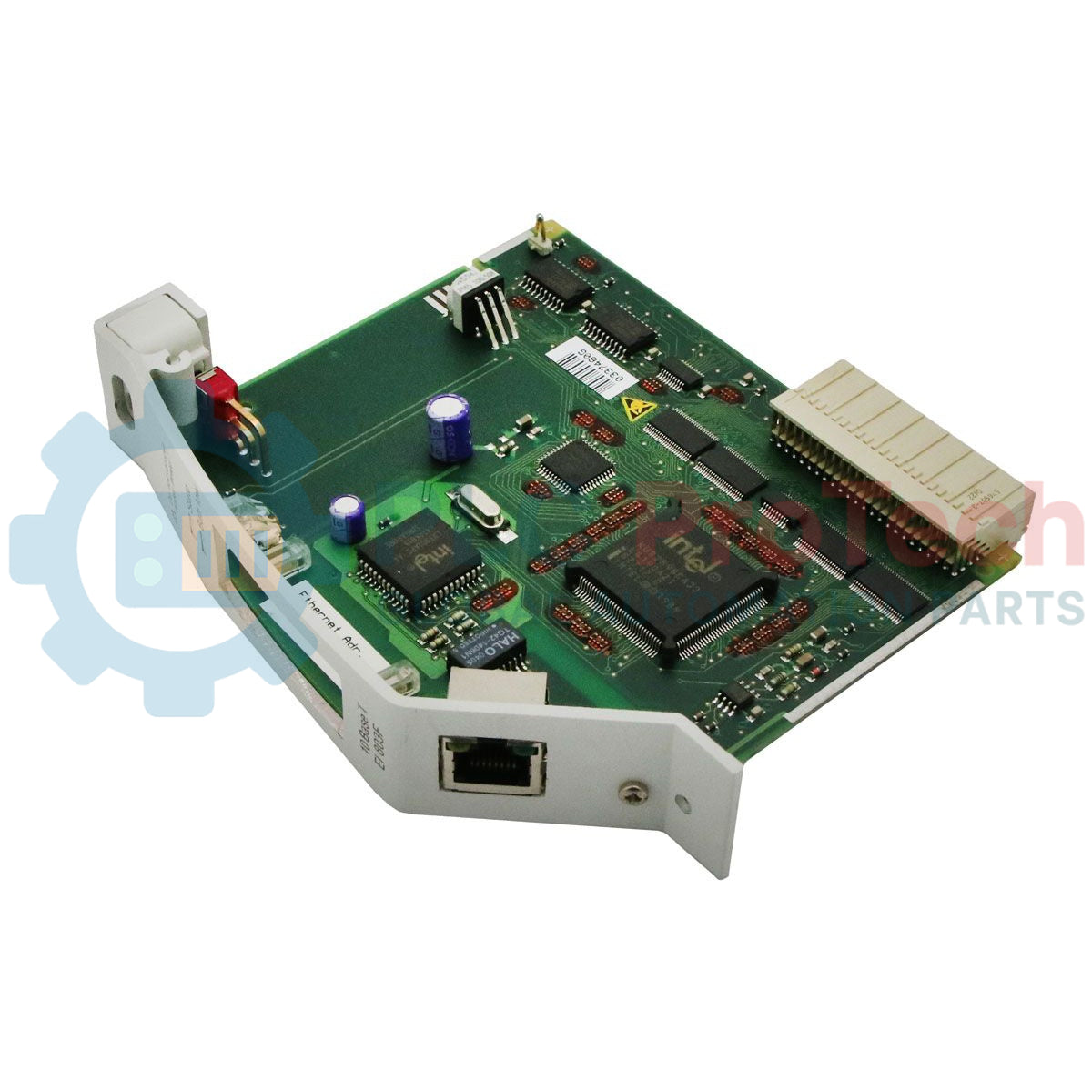

ABB EI 813F 3BDH000017R1 โมดูลอีเทอร์เน็ต AC 800F

SKU 3BDH000017R1

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: ABB
Product No.: 3BDH000017R1
Country of origin:เยอรมนี
Product Type: โมดูล Ethernet
Barcode: 85389091
Payment: T/T, Western Union
Weight: 260g
Dimensions: 155 มม. x 28 มม.
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

3BDH000032R1 FI 830F คือโมดูลอินเทอร์เฟซการสื่อสารเฉพาะทางที่พัฒนาขึ้นสำหรับแพลตฟอร์มระบบควบคุม ABB Freelance ฮาร์ดแวร์นี้ทำหน้าที่เป็นมาสเตอร์ PROFIBUS-DP ซึ่งช่วยให้สามารถส่งข้อมูลแบบเป็นคาบและไม่เป็นคาบระหว่างตัวควบคุมส่วนกลางกับอุปกรณ์ภาคสนามต่อพ่วงแบบกระจายศูนย์ โมดูลนี้ได้รับการออกแบบทางวิศวกรรมให้ติดตั้งเข้ากับแบ็กเพลนโดยตรง และใช้งานร่วมกับหน่วยประมวลผล PM 802F หรือ PM 803F ภายในตระกูลฮาร์ดแวร์ AC 800F 3BDH000032R1 FI 830F ช่วยให้การแลกเปลี่ยนสัญญาณเป็นไปอย่างแน่นอนตามเวลา พร้อมการวินิจฉัยสายสัญญาณอย่างครอบคลุม จึงเป็นส่วนเชื่อมต่อสำคัญสำหรับการจัดการโทโพโลยีเครื่องมือวัดที่ซับซ้อนในอุตสาหกรรมกระบวนการ

คุณสมบัติ

มีอินเทอร์เฟซมาสเตอร์ PROFIBUS-DP ในตัวสำหรับระบบตัวควบคุม Freelance AC 800F
ออกแบบให้ทำงานซิงโครไนซ์โดยตรงกับหน่วยประมวลผล PM 802F หรือ PM 803F
สร้างการเชื่อมต่อส่งข้อมูลความเร็วสูงและเชื่อถือได้กับบล็อก I/O ระยะไกลและเครื่องมือวัดอัจฉริยะ
มีโครงสร้างเพรียวบาง ประหยัดพื้นที่ เพื่อเพิ่มประสิทธิภาพการใช้พื้นที่ภายในซับแร็กสำหรับมาร์แชชัลลิง
ออกแบบด้วยสถาปัตยกรรมฮาร์ดแวร์ที่ไม่ใช้แบตเตอรี่โดยสมบูรณ์ เพื่อให้การบำรุงรักษาตลอดอายุการใช้งานง่ายขึ้น

การใช้งาน

การรวมเซกเมนต์ฟิลด์บัสและวงจรควบคุมมาสเตอร์ภายในเครือข่าย DCS ของ ABB Freelance
การเชื่อมต่อสื่อสาร I/O แบบกระจายศูนย์สำหรับสถานีประมวลผล AC 800F
การผสานรวมเครื่องมือวัดความเร็วสูงในอุตสาหกรรมบำบัดน้ำ เคมี และสาธารณูปโภค
เครือข่ายการกำหนดค่าเทเลเมทรีสำหรับแอคชูเอเตอร์อัจฉริยะและศูนย์ควบคุมมอเตอร์ (MCC)

ข้อมูลการสั่งซื้อ

รหัสระบุ	คำอธิบาย	จำนวน
3BDH000032R1	โมดูลฟิลด์บัส FI 830F PROFIBUS-DP	1

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ค่า
ผู้ผลิต	ABB
รหัสผลิตภัณฑ์	3BDH000032R1
รหัสรุ่นของ ABB	FI 830F
ประเภทผลิตภัณฑ์	โมดูลการสื่อสาร
รองรับโปรโตคอล	PROFIBUS-DP
ประเทศต้นกำเนิด	มอลตา (MT), เยอรมนี (DE)
หมายเลขพิกัดศุลกากร	85389091
รหัส HS	853890
ความสูงสุทธิของผลิตภัณฑ์	155 mm
ความกว้างสุทธิของผลิตภัณฑ์	28 mm
น้ำหนักสุทธิของผลิตภัณฑ์	0.26 kg
จำนวนแบตเตอรี่	0

แนวทางการติดตั้ง

สล็อตสำหรับขยายโมดูล: ติดตั้งโมดูลการสื่อสารโดยตรงในสล็อตขยายที่ตรงกันของชุดตัวควบคุม AC 800F โดยตรวจสอบให้แน่ใจว่าโมดูลเชื่อมต่อกับแบ็กเพลนของหน่วยประมวลผลอย่างแน่นหนา
การเชื่อมต่อกับหน่วยประมวลผล: ตรวจสอบให้แน่ใจว่าแร็กตัวควบคุมพื้นฐานติดตั้งโมดูลประมวลผล PM 802F หรือ PM 803F เพื่อเปิดใช้งานการตรวจจับระบบย่อยฟิลด์บัส
การยุติสายสัญญาณ: เปิดใช้งานหรือติดตั้งตัวต้านทานปลายสาย RS485 ที่ปลายสุดทั้งสองด้านของเซกเมนต์ PROFIBUS-DP เสมอ เพื่อป้องกันการสะท้อนของแพ็กเก็ตข้อมูลและความผิดปกติในการส่งข้อมูล
การเดินสาย: แยกเครือข่ายสื่อสาร PROFIBUS มาตรฐานออกจากสายไฟฟ้า AC กระแสสูงอย่างเหมาะสม เพื่อลดสัญญาณรบกวนจากการเหนี่ยวนำหรือการรบกวนทางแม่เหล็กไฟฟ้า (EMI)

การปฏิบัติตามข้อกำหนดและการรับรอง

สถานะ RoHS: ไม่เป็นไปตามข้อกำหนด RoHS
หมวดหมู่ WEEE: จัดอยู่ในหมวดหมู่ 5: อุปกรณ์ขนาดเล็ก (โดยไม่มีมิติภายนอกใดเกิน 50 cm)

FAQ

โปรเซสเซอร์ ABB Freelance รุ่นใดบ้างที่ใช้งานร่วมกับโมดูล FI 830F ได้

โมดูลนี้ออกแบบมาให้ใช้งานร่วมกับชุดโปรเซสเซอร์ PM 802F หรือ PM 803F โดยเฉพาะ

โมดูลนี้จำเป็นต้องมีแบตเตอรี่สำรองภายนอกหรือภายในสำหรับพารามิเตอร์ขณะทำงานหรือไม่

ไม่จำเป็น โมดูลสื่อสารนี้ได้รับการออกแบบโดยไม่มีแบตเตอรี่ภายใน จึงไม่ต้องบำรุงรักษาฮาร์ดแวร์ขณะทำงาน

ความกว้างทางกายภาพสุทธิและน้ำหนักของส่วนประกอบอินเทอร์เฟซ FI 830F คือเท่าใด

โมดูลนี้มีความกว้างทางกายภาพสุทธิ 28 มม. และน้ำหนักสุทธิประมาณ 0.26 กก.
