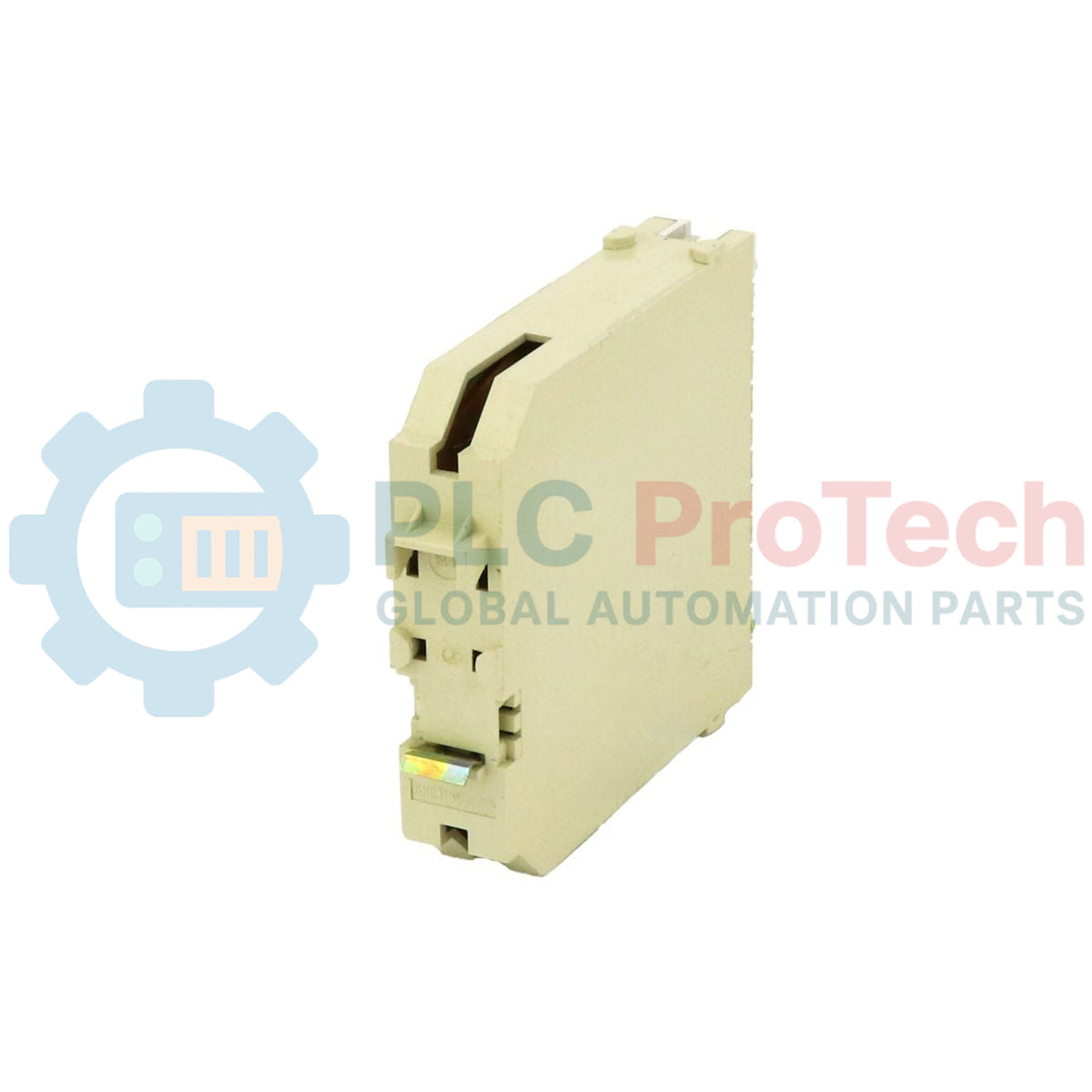

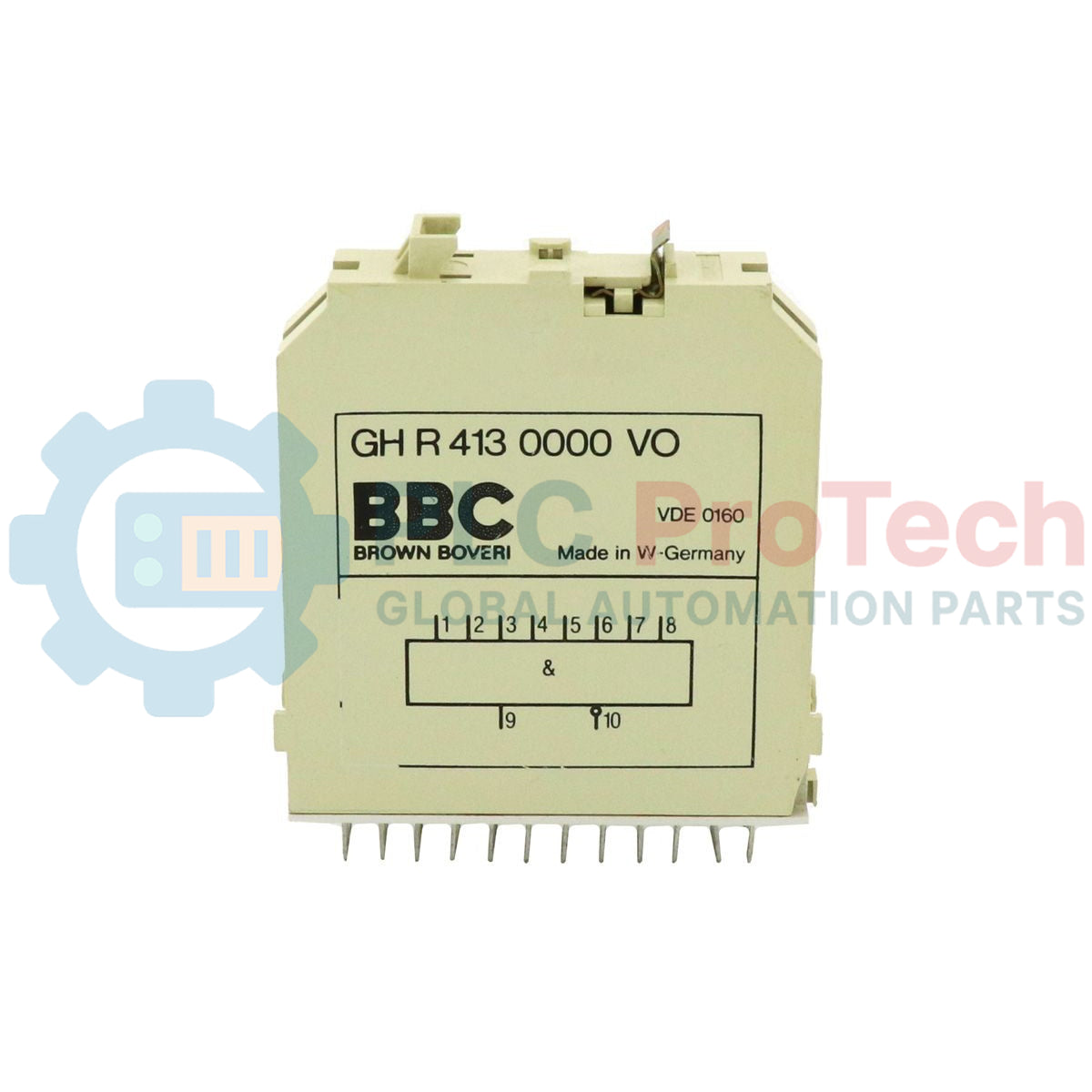

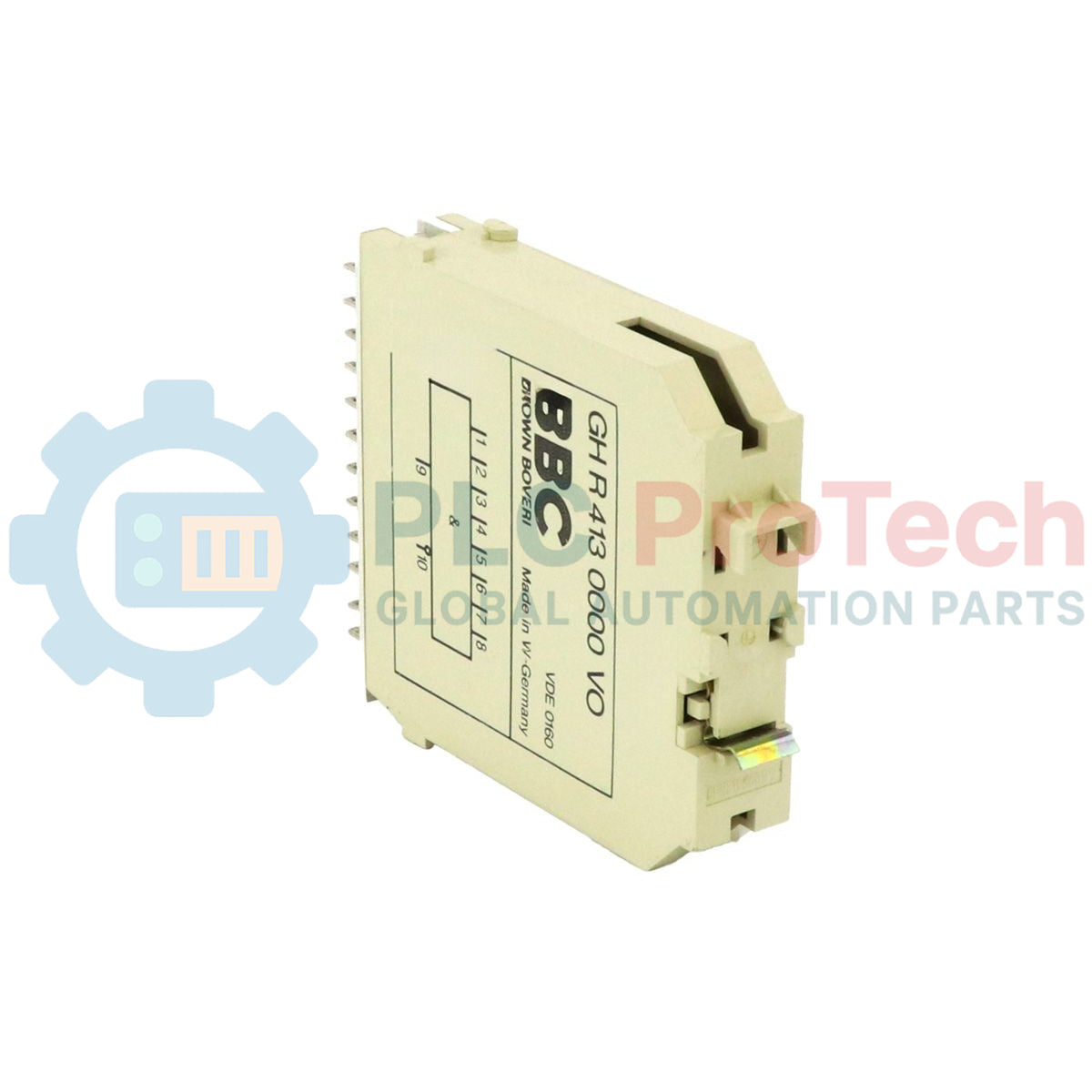

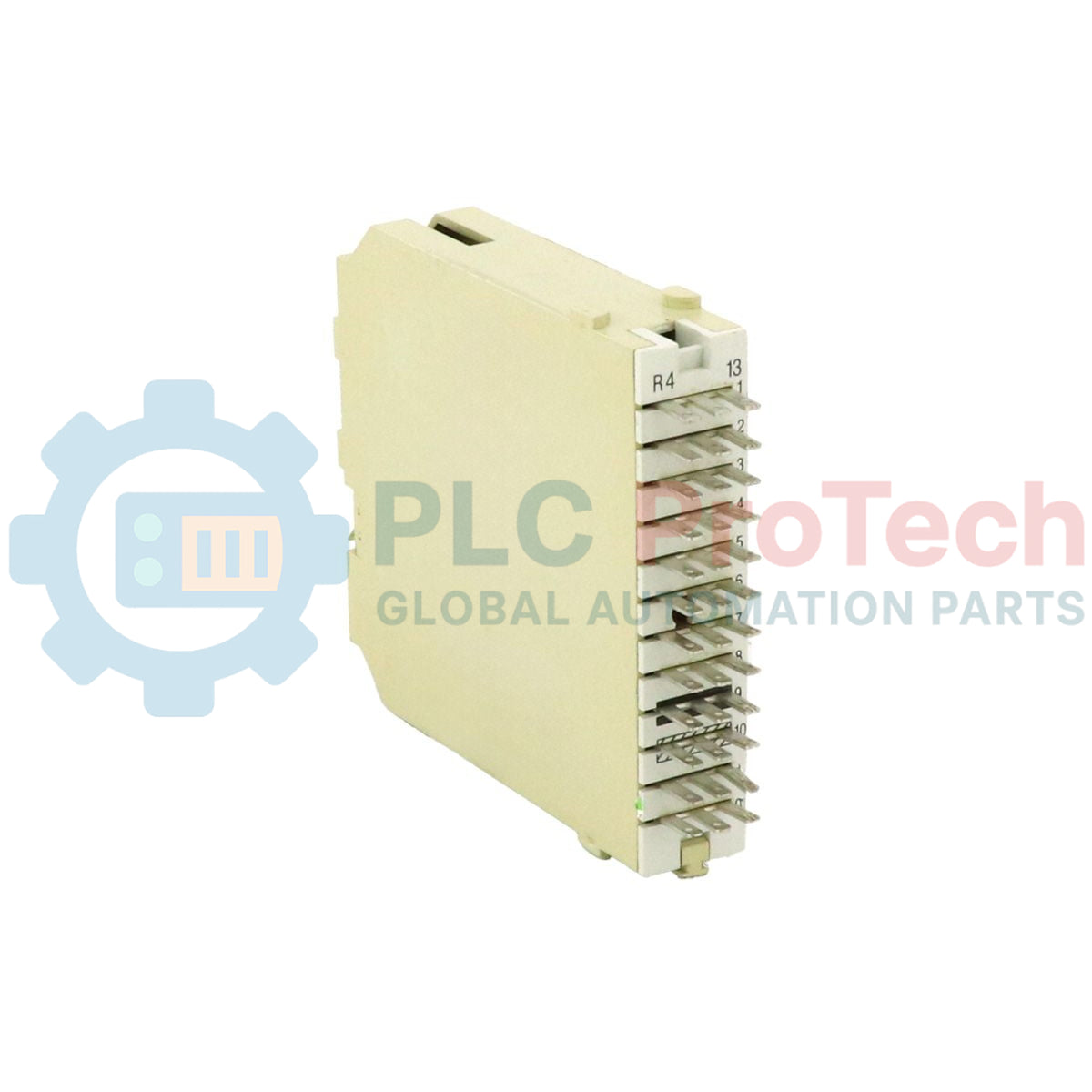

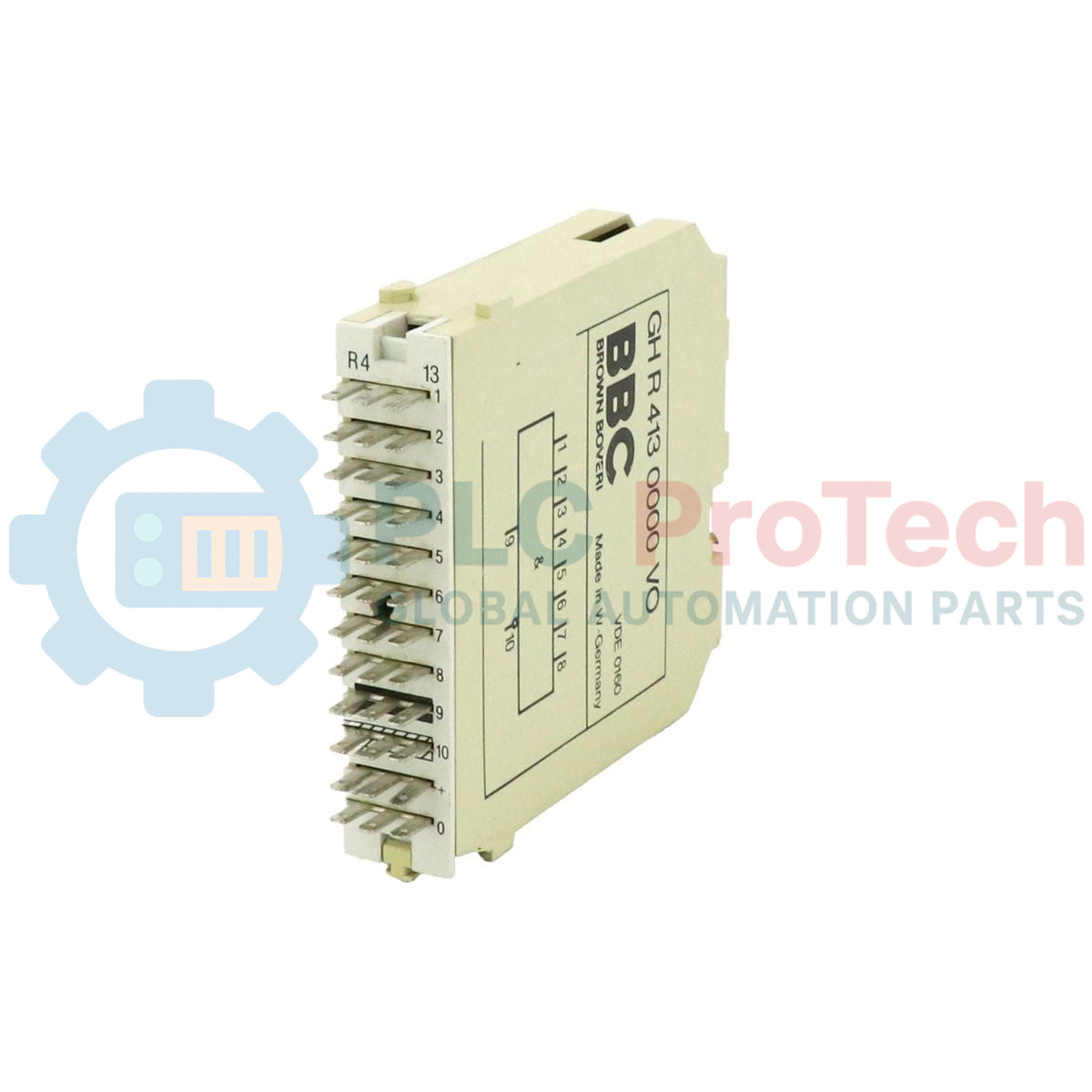

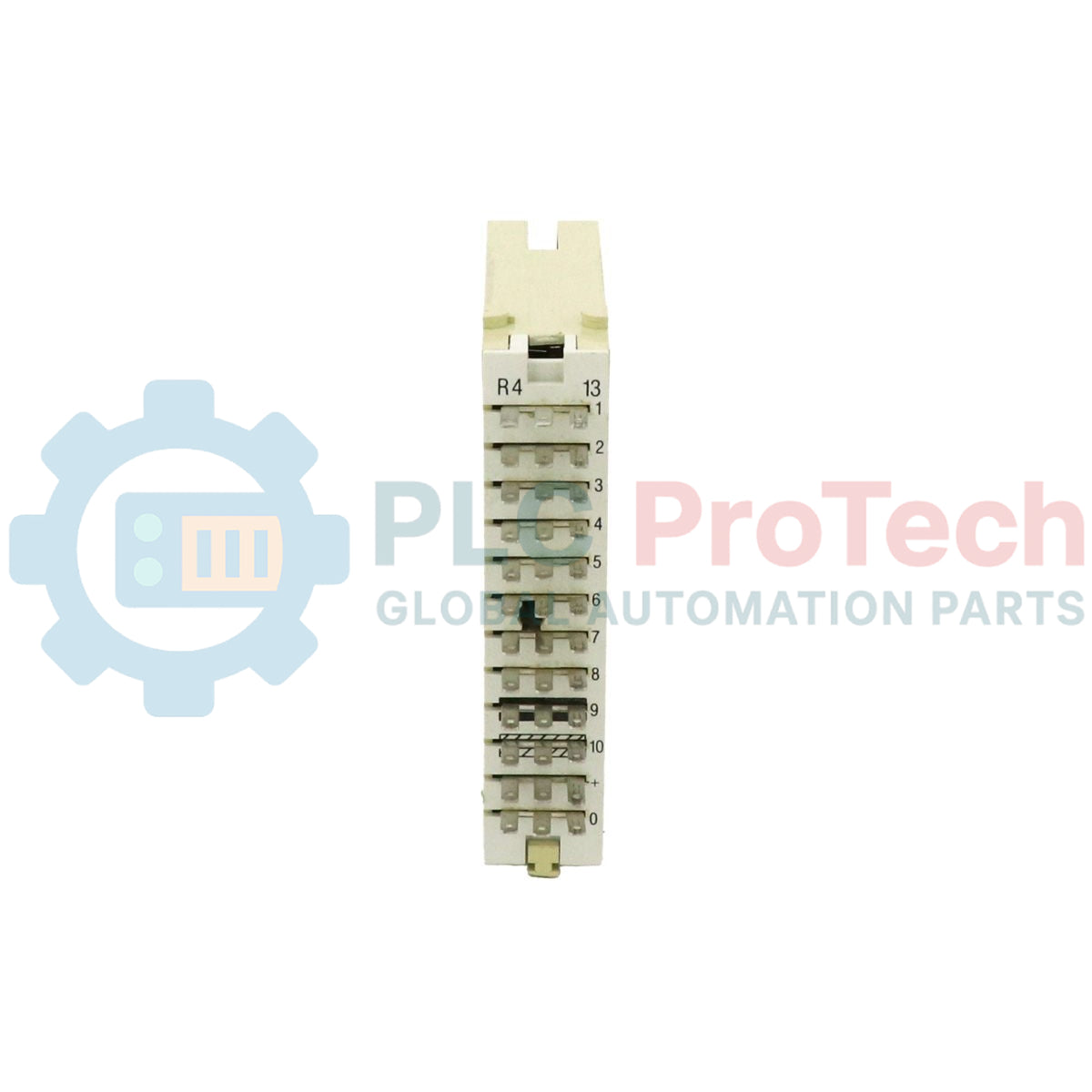

GHR4130000V0 เป็นโมดูลรีเลย์รุ่นเก่าที่มีต้นกำเนิดจากยุค BBC Brown Boveri และปัจจุบันอยู่ภายใต้การดูแลในกลุ่มผลิตภัณฑ์มรดกทางอุตสาหกรรมของ ABB โมดูลนี้อยู่ในกลุ่มผลิตภัณฑ์ Procontic ซึ่งเป็นหนึ่งในตระกูลระบบควบคุมลอจิกแบบโปรแกรมได้ (PLC) รุ่นแรก ๆ และมีความน่าเชื่อถือสูง พัฒนาขึ้นสำหรับสภาพแวดล้อมด้านระบบอัตโนมัติและการป้องกันทางอุตสาหกรรมที่มีข้อกำหนดสูง
GHR4130000V0 ได้รับการออกแบบโดยเฉพาะสำหรับการสวิตช์และการอินเตอร์ล็อกที่เชื่อถือได้ จึงมีบทบาทสำคัญในระบบควบคุมรุ่นเก่าที่ติดตั้งในสถานีจ่ายไฟฟ้าและโรงงานอุตสาหกรรมการผลิตขนาดใหญ่ แม้จะจัดเป็นผลิตภัณฑ์ที่เลิกใช้งานแล้ว แต่โมดูลนี้ยังคงเป็นอะไหล่สำคัญสำหรับรักษาความต่อเนื่องในการทำงานของระบบ Procontic เดิม โดยไม่จำเป็นต้องอัปเกรดทั้งระบบ
GHR4130000V0 ผลิตตามมาตรฐานฮาร์ดแวร์แบบกำหนดแน่นอนที่พัฒนาโดยวิศวกรของ BBC Brown Boveri:
| รุ่น | GHR4130000V0 |
| แบรนด์ | ABB / BBC Brown Boveri |
| กลุ่มผลิตภัณฑ์ | Procontic |
| ประเภทผลิตภัณฑ์ | รีเลย์ / โมดูลควบคุม |
| สถานะ | เลิกใช้งานแล้ว (รองรับผลิตภัณฑ์รุ่นเก่า) |
| ขนาด | 15 × 13 × 5 cm |
| น้ำหนักสุทธิ | 0.51 kg |
| รหัสสินค้า | 85389091 |
| ECCN | N (ไม่อยู่ภายใต้ข้อจำกัด) |
ฉันจะเปลี่ยน GHR4130000V0 ในระบบ Procontic ที่กำลังทำงานอยู่ได้อย่างไร
เนื่องจากโมดูลนี้เลิกใช้งานแล้ว จึงต้องจัดหาชิ้นส่วนทดแทนจากคลังอะไหล่รุ่นเก่าที่ได้รับการรับรอง ก่อนติดตั้ง ให้แยกแหล่งจ่ายไฟของระบบและตรวจสอบว่าการระบุขั้วต่อและพิกัดแรงดันตรงกับยูนิตเดิม เพื่อป้องกันความเสียหายต่อแบ็กเพลน
โหมดความขัดข้องที่พบบ่อยของโมดูลรีเลย์นี้มีอะไรบ้าง
ความขัดข้องที่พบบ่อย ได้แก่ หน้าสัมผัสเชื่อมติดกันเนื่องจากกระแสไฟฟ้าสูงเกินไป และคอยล์เสื่อมสภาพจากการใช้งานที่มีรอบการทำงานสูง เมื่อพบอาการดังกล่าว การเปลี่ยนด้วยอะไหล่จากสต็อกที่ผ่านการตรวจสอบแล้วมักเป็นแนวทางแก้ไขที่ปลอดภัยที่สุด
มีผลิตภัณฑ์ทดแทนสมัยใหม่แบบใช้งานแทนกันได้โดยตรงสำหรับ Procontic GHR series หรือไม่
ไม่มีผลิตภัณฑ์เทียบเท่าโดยตรงที่สามารถเสียบแล้วใช้งานได้ทันที โดยทั่วไปการปรับปรุงระบบให้ทันสมัยจะเกี่ยวข้องกับการย้ายไปใช้แพลตฟอร์ม PLC รุ่นใหม่ เช่น AC500 หรือ AC800M ซึ่งจำเป็นต้องออกแบบการเดินสายและลอจิกควบคุมใหม่
การป้องกันหน้าสัมผัส:
ใช้อุปกรณ์ป้องกันแรงดันกระชากภายนอกเมื่อควบคุมโหลดเหนี่ยวนำ
แนะนำให้ใช้วงจร RC snubber สำหรับวงจร AC ส่วนโหลด DC จำเป็นต้องใช้ไดโอดฟลายแบ็ก
การทำความสะอาดและการตรวจสอบ:
ตรวจสอบคอนเน็กเตอร์แบบขอบการ์ดว่ามีการออกซิเดชันหรือไม่ก่อนติดตั้ง
ใช้น้ำยาทำความสะอาดหน้าสัมผัสอิเล็กทรอนิกส์ชนิดไม่ทิ้งคราบ และหลีกเลี่ยงวัสดุขัดถูที่อาจทำให้หน้าสัมผัสเคลือบผิวเสียหาย
แรงบิดในการติดตั้ง:
หากใช้ขั้วต่อแบบสกรู ให้ควบคุมแรงบิดในการขันให้อยู่ในช่วงที่แนะนำประมาณ 0.5 ถึง 0.8 Nm เพื่อป้องกันความเสียหายต่อตัวเรือน
ข้อควรพิจารณาด้านความร้อน:
ตรวจสอบให้แน่ใจว่าพัดลมระบายความร้อนของตู้ทำงานอย่างถูกต้อง
ชิ้นส่วนอิเล็กทรอนิกส์รุ่นเก่ามีความไวต่ออุณหภูมิสูงมากกว่า และอาจเกิดความไม่เสถียรเมื่ออยู่ภายใต้ความเค้นทางความร้อน
Global Express Shipping
Returns & Warranty
Manufacturer: ABB
Product No.: GHR4130000VO
Country of origin:สวีเดน
Product Type: โมดูลรีเลย์
Barcode: 85389091
Payment: T/T, Western Union
Weight: 510g
Dimensions: 15 ซม. x 13 ซม. x 5 ซม.
Shipping port: Xiamen
Warranty: 12 months
