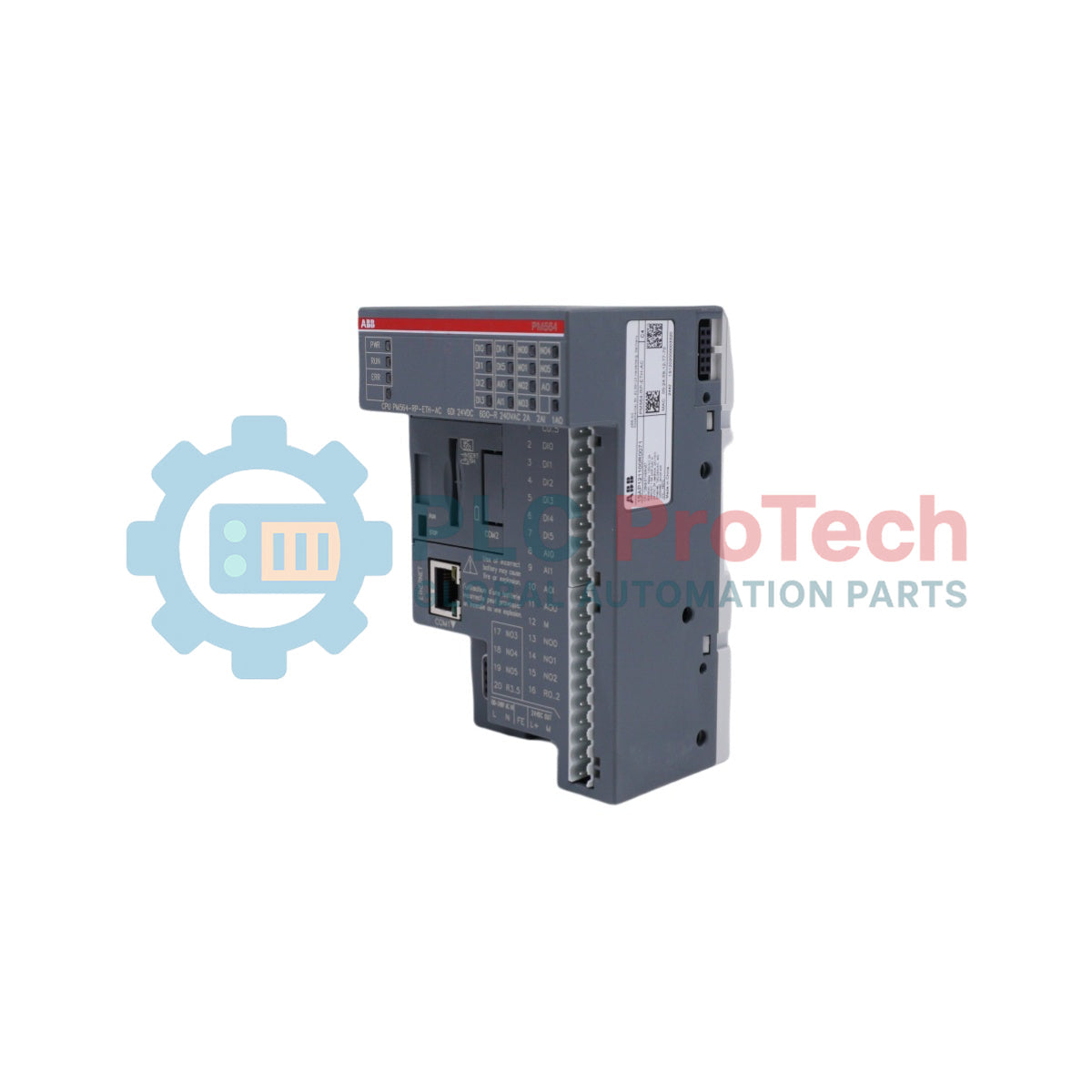

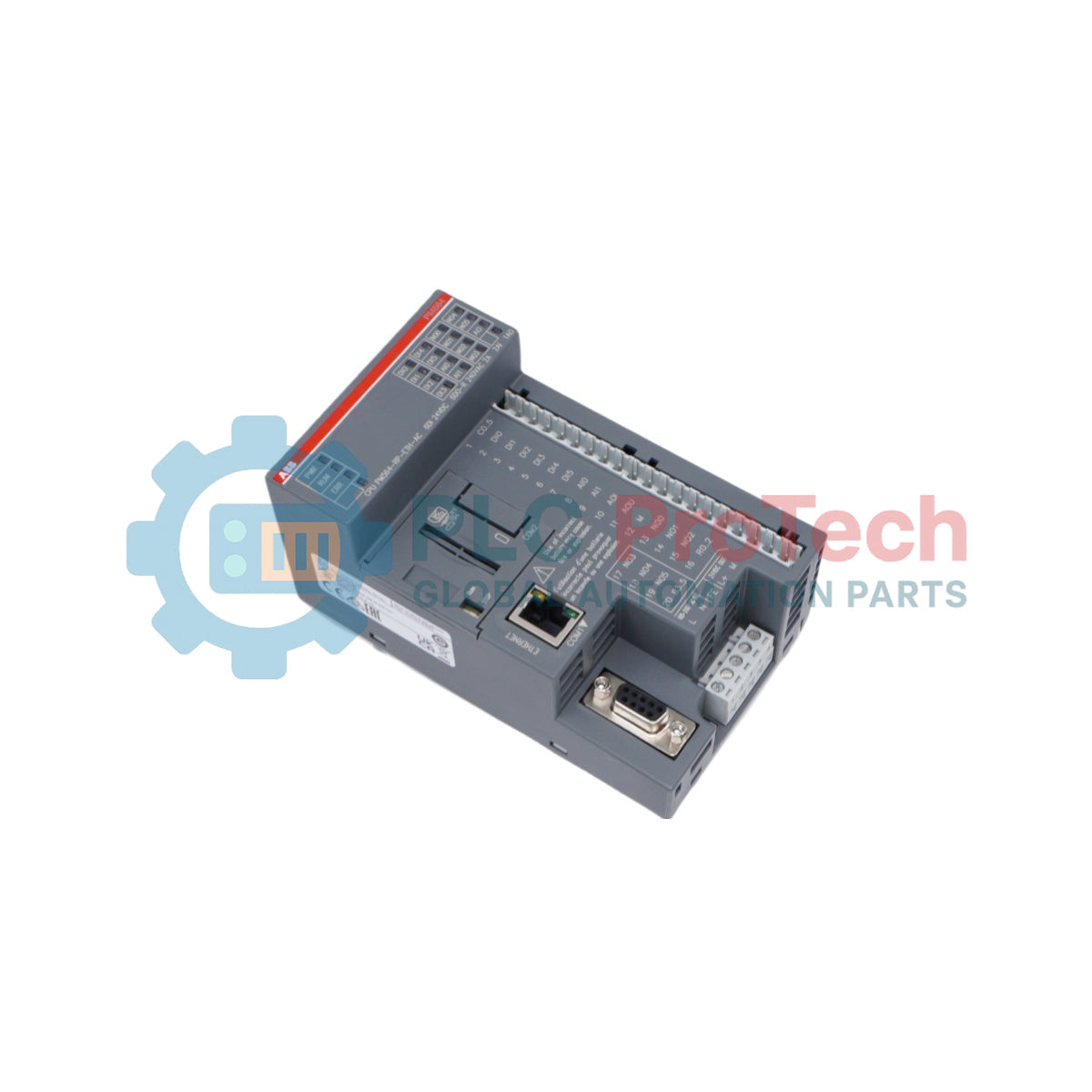

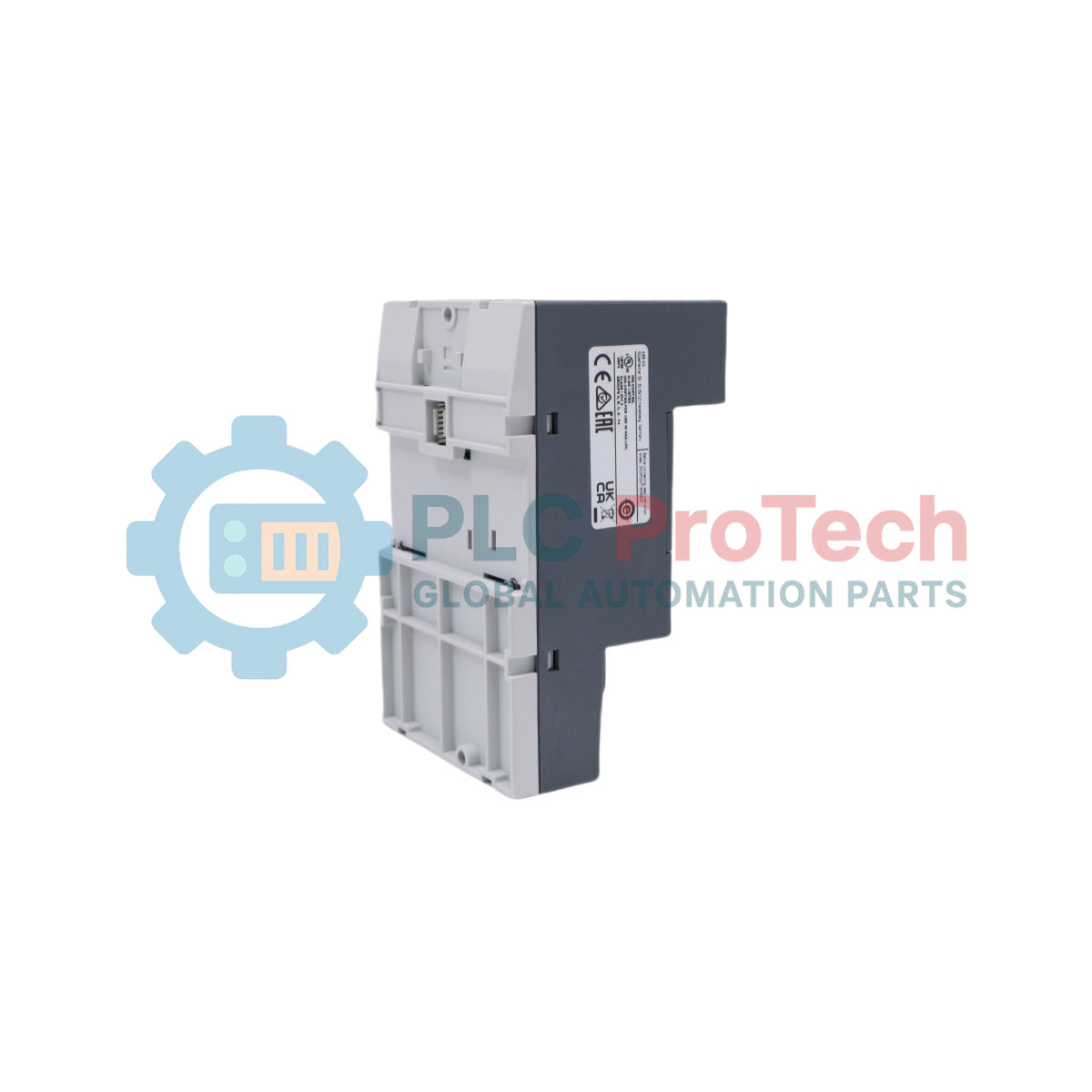

ABB PM564-RP-ETH-AC 1SAP121100R0071 ตัวควบคุมลอจิกแบบโปรแกรมได้

SKU PM564-RP-ETH-AC 1SAP121100R0071

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: ABB
Product No.: PM564-RP-ETH-AC 1SAP121100R0071
Origin จีน, เยอรมนี
Product Type: ตัวควบคุมลอจิกแบบโปรแกรมได้
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 0.3 kg
Dimensions: 8.5 ซม. x 7.5 ซม. x 7.5 ซม.
Shipping port: Xiamen
Warranty: 12 months

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

ปริมาณ

Call sales Contact

Product Description

คำอธิบาย

ABB PM564-TP-ETH (รหัสผลิตภัณฑ์: 1SAP120900R0071) เป็นโมดูล CPU ขนาดกะทัดรัดและมีประสิทธิภาพสูง ซึ่งอยู่ในตระกูล PLC ระบบอัตโนมัติแบบกระจายศูนย์ AC500-eCo คอนโทรลเลอร์นี้ได้รับการออกแบบมาสำหรับงานระบบอัตโนมัติทางอุตสาหกรรมที่ต้องการประสิทธิภาพสูงในต้นทุนที่คุ้มค่า โดยมีหน่วยความจำโปรแกรมขนาด 128 kB สำหรับรองรับตรรกะของแอปพลิเคชันที่ซับซ้อน ความสามารถด้าน I/O ในตัวประกอบด้วยอินพุตดิจิทัล 6 ช่อง เอาต์พุตดิจิทัลแบบทรานซิสเตอร์ 6 ช่อง อินพุตแอนะล็อก 2 ช่อง และเอาต์พุตแอนะล็อก 1 ช่อง จึงมีความยืดหยุ่นสูงสำหรับเชื่อมต่อเซ็นเซอร์ภาคสนามและแอกชูเอเตอร์หลากหลายประเภท โดยไม่จำเป็นต้องติดตั้งส่วนขยายภายนอกจำนวนมาก ใช้แหล่งจ่ายไฟมาตรฐาน 24 VDC พร้อมพอร์ต Ethernet ในตัว อินเทอร์เฟซอนุกรม RS485 จำนวน 1 ช่อง และสล็อตเสริม 2 ช่อง เพื่อรองรับการสื่อสารที่ยืดหยุ่นและการขยายระบบ มีการใช้งานอย่างแพร่หลายในระบบอัตโนมัติของโรงงาน ระบบควบคุมอาคาร และงานควบคุมเครื่องจักรเฉพาะจุด

คุณสมบัติ

หน่วยความจำโปรแกรมในตัวขนาด 128 kB สำหรับจัดเก็บโค้ดแอปพลิเคชันและตัวแปรของผู้ใช้
การกำหนดค่า I/O ความหนาแน่นสูงในตัว ประกอบด้วยอินพุตดิจิทัล 6 ช่อง เอาต์พุตดิจิทัลแบบทรานซิสเตอร์ 6 ช่อง อินพุตแอนะล็อก 2 ช่อง และเอาต์พุตแอนะล็อก 1 ช่อง
รองรับโปรโตคอลการสื่อสารในตัวผ่านอินเทอร์เฟซ Ethernet 1 ช่อง และพอร์ต RS485 1 ช่อง
สล็อตเสริม 2 ช่อง สำหรับเพิ่มอินเทอร์เฟซอนุกรมหรืออุปกรณ์เสริมสำหรับการขยายระบบ
ใช้แหล่งจ่ายไฟอุตสาหกรรมมาตรฐาน 24 VDC
เป็นส่วนหนึ่งของผลิตภัณฑ์ตระกูล AC500-eCo ที่สามารถขยายระบบได้ และรองรับการย้ายระบบภายในแพลตฟอร์ม PLC ของ ABB ได้อย่างราบรื่น

การใช้งาน

ระบบอัตโนมัติในโรงงานขนาดเล็กและการควบคุมเครื่องจักรแบบอิสระ
ระบบอัตโนมัติในอาคาร รวมถึงระบบ HVAC การควบคุมแสงสว่าง และการตรวจติดตามการใช้พลังงาน
สถานีสูบน้ำและโรงบำบัดน้ำแบบกระจายศูนย์
สายพานลำเลียง ระบบขนถ่ายวัสดุ และเครื่องจักรบรรจุภัณฑ์
โหนดเก็บข้อมูลและแปลงโปรโตคอลเฉพาะจุด

ข้อมูลการสั่งซื้อ

ประเภทผลิตภัณฑ์แบบขยาย: PM564-TP-ETH
รหัสผลิตภัณฑ์: 1SAP120900R0071
รหัสกำหนดประเภทของ ABB: PM564-TP-ETH
รหัส EAN: 4016779878746

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ค่า / ข้อมูลจำเพาะ
ผู้ผลิต	ABB
ประเภทผลิตภัณฑ์หลัก	PM564
ประเภทผลิตภัณฑ์	PLC-AC500-eCo
หน่วยความจำโปรแกรม	128 kB
อินพุตดิจิทัลในตัว	DI 6 ช่อง
เอาต์พุตดิจิทัลในตัว	DO-T 6 ช่อง (ทรานซิสเตอร์)
อินพุตแอนะล็อกในตัว	AI 2 ช่อง
เอาต์พุตแอนะล็อกในตัว	AO 1 ช่อง
แรงดันไฟฟ้าจ่าย	24 VDC
อินเทอร์เฟซการสื่อสาร	RS485 1 ช่อง, Ethernet ในตัว
ความสามารถในการขยาย	สล็อตเสริม 2 ช่อง
ความกว้างสุทธิของผลิตภัณฑ์	82 มม.
ความสูงสุทธิของผลิตภัณฑ์	135 มม.
ความยาวสุทธิของผลิตภัณฑ์	74 มม.
น้ำหนักสุทธิของผลิตภัณฑ์	0.3 กก.
น้ำหนักรวม	0.4 กก.
ประเทศต้นกำเนิด	จีน (CN) / เยอรมนี (DE)
หมวดหมู่ WEEE	5. อุปกรณ์ขนาดเล็ก (ไม่มีมิติภายนอกใดเกิน 50 ซม.)

แนวทางการติดตั้ง

ติดตั้งคอนโทรลเลอร์เข้ากับราง DIN มาตรฐานอย่างแน่นหนา ภายในตู้ครอบอุตสาหกรรมที่มีการป้องกัน
ตรวจสอบให้แน่ใจว่าการเชื่อมต่อแหล่งจ่ายไฟ 24 VDC ทั้งหมดติดตั้งฟิวส์อย่างเหมาะสม และตรงตามขั้วที่ระบุบนแผงขั้วต่อ
เว้นพื้นที่ระบายอากาศให้เพียงพอโดยรอบด้านบน ด้านล่าง และด้านข้างของอุปกรณ์ เพื่อให้สามารถระบายความร้อนได้อย่างเหมาะสม
ต่อกราวด์ระบบอย่างถูกต้อง เพื่อรักษาความสมบูรณ์ของสัญญาณและป้องกันสายสื่อสารจากสัญญาณรบกวน EMI/RFI ภายนอก
ตรวจสอบว่าขนาดภายนอกสูงสุดไม่เกินข้อจำกัดของตู้ โดยคำนึงถึงขนาดอุปกรณ์ 135 มม. x 82 มม. x 74 มม.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

อุปกรณ์นี้มีความจุหน่วยความจำเท่าใด

ตัวควบคุมมีหน่วยความจำโปรแกรมในตัวความจุ 128 kB

โมดูลนี้มีอินพุตและเอาต์พุตในตัวประเภทใดบ้าง

โมดูลนี้มีอินพุตดิจิทัล 6 ช่อง เอาต์พุตดิจิทัลแบบทรานซิสเตอร์ 6 ช่อง อินพุตแอนะล็อก 2 ช่อง และเอาต์พุตแอนะล็อก 1 ช่องติดตั้งอยู่ในตัวเครื่อง

ตัวควบคุมนี้มีอินเทอร์เฟซการสื่อสารมาตรฐานใดบ้าง

อุปกรณ์นี้มีพอร์ต Ethernet ในตัว 1 พอร์ต พอร์ตสื่อสารอนุกรม RS485 1 พอร์ต และช่องเสียบตัวเลือก 2 ช่องสำหรับขยายอินเทอร์เฟซเพิ่มเติม

ตัวควบคุมนี้ต้องใช้แรงดันไฟเลี้ยงเท่าใด

ตัวควบคุมทำงานด้วยแรงดันไฟเลี้ยงมาตรฐานสำหรับงานอุตสาหกรรมที่ 24 VDC
