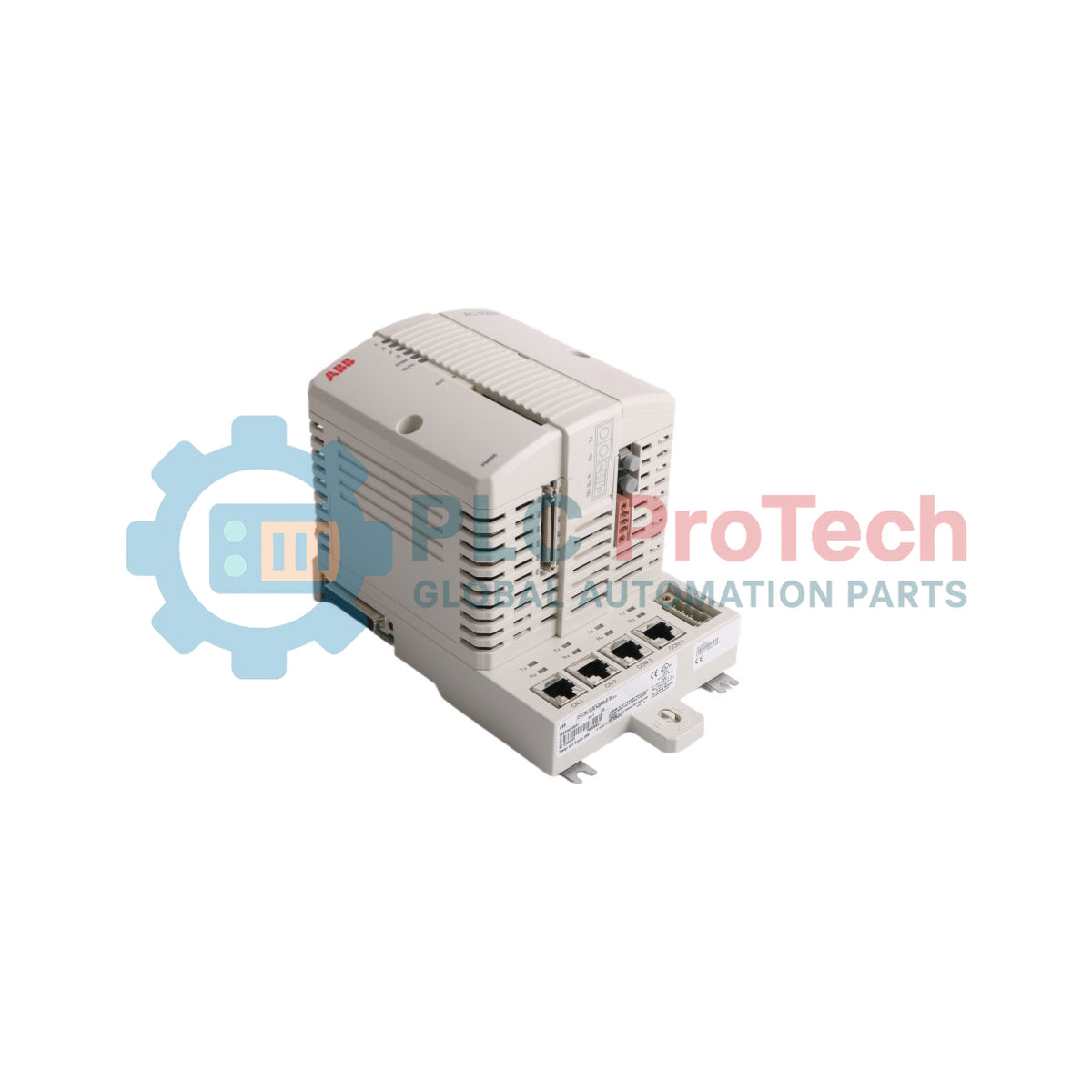

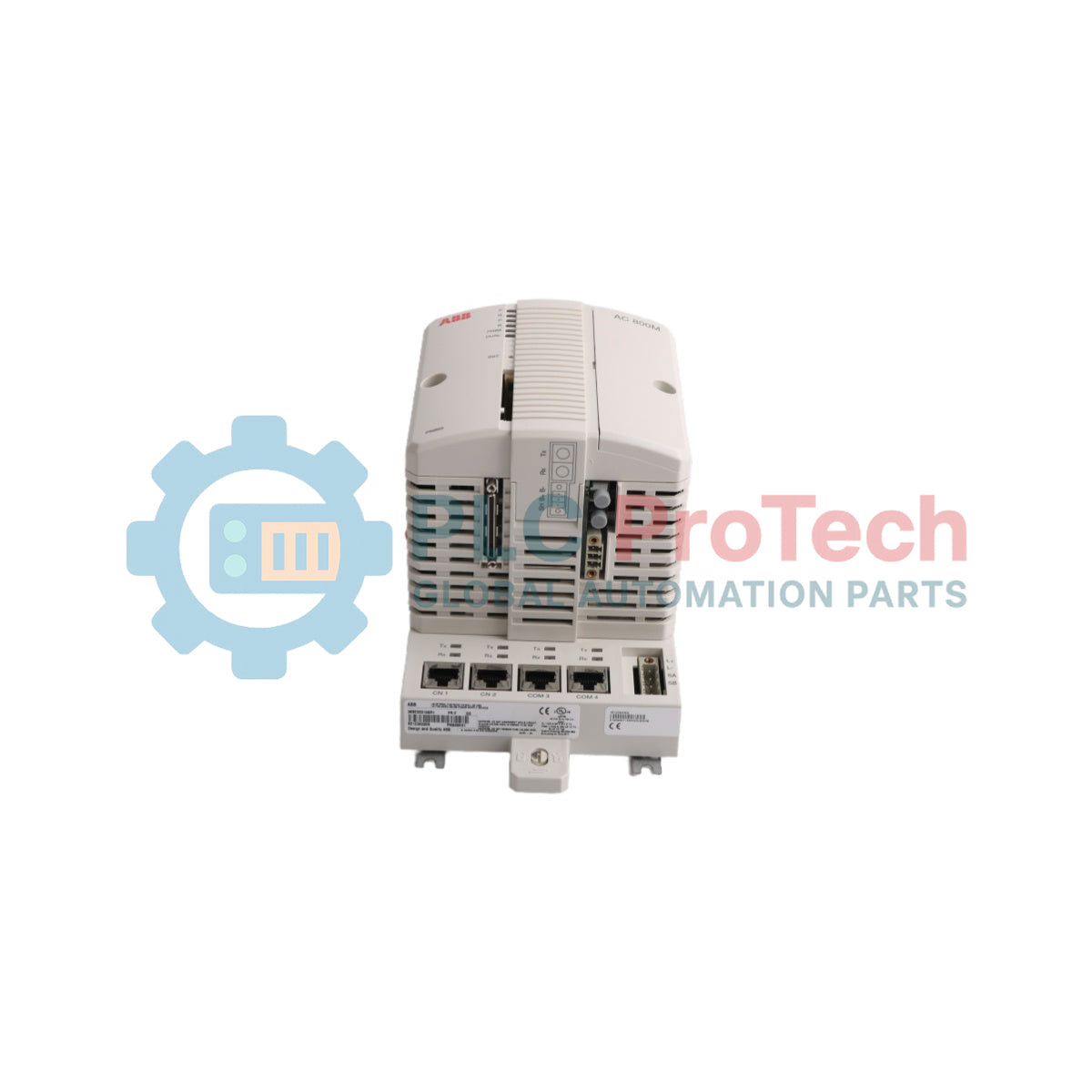

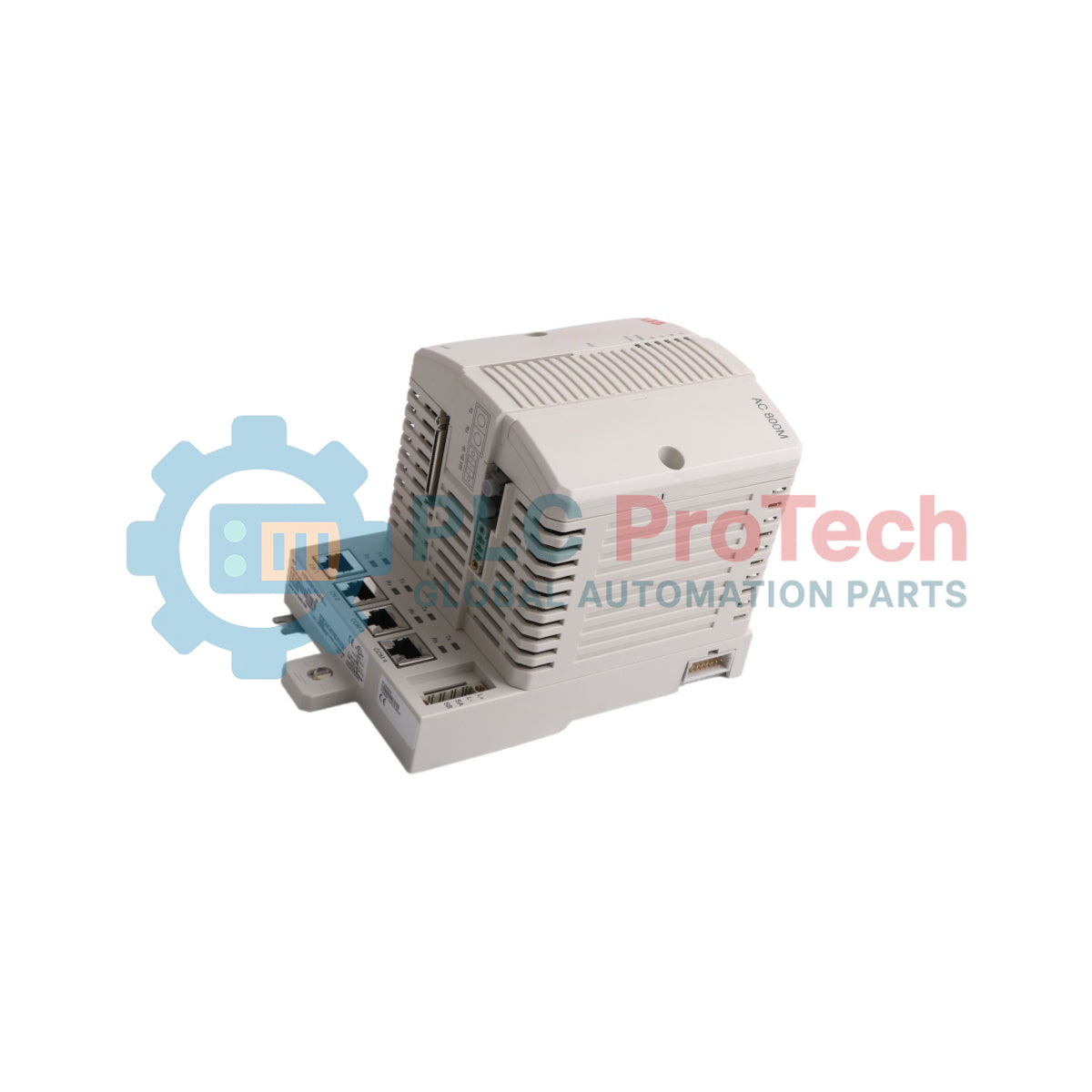

ABB PM862K02 3BSE081636R1 ยูนิตประมวลผลสำรอง AC 800M

SKU PM862K02 3BSE081636R1

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: ABB
Product No.: PM862K02 3BSE081636R1
Country of origin:สวิตเซอร์แลนด์
Product Type: ตัวควบคุม AC 800M
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 1080g
Dimensions: 18.5 ซม. x 8.5 ซม. x 30.5 ซม.
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

PM862K02 เป็นแพ็กเกจฮาร์ดแวร์เฉพาะทางที่มี Redundant Processor Unit ซึ่งออกแบบมาให้ทำงานภายในโครงสร้างระบบคอนโทรลเลอร์ AC 800M ฮาร์ดแวร์คอนโทรลเลอร์นี้ทำหน้าที่เป็นหน่วยประมวลผลและคอมพิวเตอร์ศูนย์กลางสำหรับข้อกำหนดด้านลูปควบคุมกระบวนการอุตสาหกรรมขนาดใหญ่ รองรับโครงสร้างอินเทอร์เฟซแบบหลายช่องสัญญาณผ่าน ModuleBus ทางไฟฟ้าโดยตรง ทำให้เชื่อมต่อกับหน่วย S800 I/O ได้สูงสุด 12 หน่วยเพื่อประมวลผลสัญญาณอินพุต/เอาต์พุตดิจิทัลและแอนะล็อกที่หลากหลาย โมดูลนี้สร้างขึ้นสำหรับระบบอัตโนมัติในกระบวนการอุตสาหกรรมและเครือข่ายควบคุมแบบกระจาย โดยมีอินเทอร์เฟซอนุกรมและอีเทอร์เน็ตในตัวแบบเฉพาะทาง เพื่อให้การสื่อสารอุตสาหกรรมแบบจุดต่อจุดและทั่วทั้งเครือข่ายมีความน่าเชื่อถือ แพลตฟอร์มฮาร์ดแวร์นี้เข้ากันได้อย่างสมบูรณ์กับสภาพแวดล้อมระบบ 800xA 6.0.2 รวมถึงซอฟต์แวร์ Compact Control Builder เวอร์ชัน 6.0.0-1 และรุ่นต่อ ๆ มา

คุณสมบัติ

การกำหนดค่าโปรเซสเซอร์คู่ ซึ่งประกอบด้วยหน่วยประมวลผลกลาง PM862 สองหน่วย พร้อมแบ็กเพลน TP830 สองชุด เพื่อปกป้องความพร้อมใช้งานของระบบ
เฟรมเวิร์ก ModuleBus ทางไฟฟ้าในตัวที่ช่วยให้แมปข้อมูลอย่างต่อเนื่องกับบล็อก S800 I/O ในพื้นที่ได้สูงสุด 12 บล็อก
อินเทอร์เฟซการสื่อสารในตัวที่มีพอร์ตอีเทอร์เน็ตคู่ (CN1 และ CN2) สำหรับการเชื่อมต่อเครือข่ายอย่างครอบคลุม พร้อมลิงก์อนุกรม RS-232C อิสระสำหรับการเชื่อมต่อกับเครื่องมือบริการโดยเฉพาะ
พอร์ต Redundancy Control Link แบบเฉพาะทางที่ติดตั้งรวมอยู่บนแผงวงจรโปรเซสเซอร์โดยตรง เพื่อซิงโครไนซ์ข้อมูลสำรองขณะทำงานโดยเฉพาะ
อินเทอร์เฟซตัวอ่านการ์ด Compact Flash แบบไม่ลบเลือนที่จัดเตรียมไว้เพื่อให้โหลดโค้ดปฏิบัติการสำคัญได้อย่างรวดเร็วและจัดเก็บตัวแปรแบบคงอยู่เมื่อปิดเครื่องได้อย่างน่าเชื่อถือ

แอปพลิเคชัน

ชุดประมวลผลนี้ถูกใช้งานอย่างแพร่หลายสำหรับงานระบบอัตโนมัติหลักใน:

ระบบ 800xA สำหรับการดำเนินงานอุตสาหกรรมที่ต้องการสถาปัตยกรรมคอนโทรลเลอร์ที่มีความน่าเชื่อถือสูง
แอปพลิเคชัน Compact Control Builder ที่รองรับการจัดการลอจิกที่ซับซ้อนและการกำหนดค่าการกระจายลูป
กระบวนการโครงสร้างพื้นฐานสำคัญที่ต้องใช้การติดตามฮาร์ดแวร์แบบสำรอง ขั้นตอนการสลับไปใช้ CPU สำรองโดยอัตโนมัติ และการตั้งค่าขยาย I/O ภาคสนามอย่างครอบคลุม

ข้อมูลการสั่งซื้อ

รหัสผลิตภัณฑ์	รหัสกำหนดประเภทของ ABB	คำอธิบายในแค็ตตาล็อก
3BSE081636R1	PM862K02	หน่วยประมวลผลสำรอง PM862K02

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ค่า
ผู้ผลิต	ABB
รหัสผลิตภัณฑ์	3BSE081636R1
รหัสกำหนดประเภทของ ABB	PM862K02
ประเภทผลิตภัณฑ์	หน่วยประมวลผลกลาง
ความถี่ประมวลผล	67 MHz
ไมโครโปรเซสเซอร์บนบอร์ด	MPC866 ทำงานที่ 133 MHz
ความจุหน่วยความจำ	SDRAM 32 MB (RAM), หน่วยจัดเก็บเฟิร์มแวร์ Flash PROM 4 MB
การสูญเสียกำลังไฟฟ้า	5.1 W โดยทั่วไป / 8.6 W โดยทั่วไปรวมการจ่ายไฟเต็มรูปแบบให้ ModuleBus และ CEX-Bus
การใช้กระแสไฟฟ้า	210 mA โดยทั่วไป (สูงสุด 360 mA) ไม่รวมการจ่ายไฟให้ ModuleBus และ CEX-Bus
ข้อกำหนดแหล่งจ่ายไฟ	24 V ตามพิกัด, ช่วงระหว่าง 19.2 V DC ถึง 30 V DC
อินพุตสถานะแหล่งจ่ายไฟสำรอง	อินพุตที่กำหนดเป็น SA, SB; แรงดันอินพุตสูงสุด 30 V
แหล่งสำรองพลังงาน	แหล่งสำรองพลังงานภายใน 5 มิลลิวินาทีสำหรับการปิดระบบอย่างมีการควบคุม
ระดับการป้องกัน	IP20 ตาม EN60529, IEC 529
ความลึก / ความยาวสุทธิของผลิตภัณฑ์	135 มม.
ความสูงสุทธิของผลิตภัณฑ์	186 มม.
ความกว้างสุทธิของผลิตภัณฑ์	119 มม.
น้ำหนักสุทธิของผลิตภัณฑ์	2.7 กก.
จำนวนแบตเตอรี่	2
องค์ประกอบทางเคมีของแบตเตอรี่	ลิเธียม
ประเภทแบตเตอรี่	แบบพกพา
น้ำหนักแบตเตอรี่	9 g
หมายเลขพิกัดศุลกากร	85371091

การเชื่อมต่อ/อินเทอร์เฟซ

พินขั้วต่อ	ฟังก์ชัน
L+ / L-	ขั้วต่ออินพุตแหล่งจ่ายไฟ (อินพุตพิกัด 24 V DC)
SA / SB	อินพุตสถานะแหล่งจ่ายไฟสำรอง (แรงดันอินพุตสูงสุด 30 V)
CN1 / CN2	พอร์ตอีเทอร์เน็ต (IEEE 802.3, 10BaseT)
COM3	พอร์ตอนุกรม (RS-232C) พร้อมรองรับโมเด็ม
COM4	พอร์ตอนุกรม (RS-232C) สำหรับการเชื่อมต่อเครื่องมือบริการ

แนวทางการติดตั้ง

การประกอบโมดูล: ยึดแผ่นฐานคู่ให้เรียบร้อยก่อนติดตั้งหน่วยประมวลผลเข้ากับโครงยึด เพื่อป้องกันพินสื่อสารที่อยู่ด้านล่าง
การเชื่อมต่อแหล่งจ่ายไฟ: ต่อสายจ่ายไฟโดยตรงเข้ากับขั้วต่อสกรูแบบ 4 พิน โดยใช้ฉนวนที่เหมาะสม และตรวจสอบสาย L+, L-, SA และ SB ตามที่กำหนดให้ถูกต้อง
การยุติบัส: ตรวจสอบให้แน่ใจเสมอว่าตัวปิดปลาย ModuleBus ทั้งสองตัวที่ให้มาในบรรจุภัณฑ์ติดตั้งอย่างแน่นหนาที่ปลายชุดฮาร์ดแวร์ฟังก์ชัน เพื่อรักษาสัญญาณลูปให้ชัดเจน
การบำรุงรักษาแบตเตอรี่: ตรวจสอบให้แบตเตอรี่สำรองหน่วยความจำแบบพกพาคู่ติดตั้งอยู่ในช่องยึดที่กำหนดอย่างถูกต้อง เพื่อรับประกันการปกป้องตัวแปรที่จัดเก็บไว้ในระยะยาว

การปฏิบัติตามข้อกำหนดและการรับรอง

ข้อมูล RoHS: เป็นไปตามข้อกำหนด EU Directive 2011/65/EU

FAQ

ภายในบรรจุภัณฑ์จัดส่งเชิงพาณิชย์มาตรฐานสำหรับหน่วยประมวลผลนี้มีอะไรบ้าง

บรรจุภัณฑ์ประกอบด้วย CPU PM862 จำนวน 2 ชิ้น, แผ่นฐาน TP830 จำนวน 2 ชิ้น, ตัวปิดปลาย TB807 ModuleBus จำนวน 2 ชิ้น, สายต่อขยาย TK850 CEX-bus จำนวน 1 เส้น, สาย TK851 RCU-Link จำนวน 1 เส้น และแบตเตอรี่สำรองหน่วยความจำจำนวน 2 ก้อน

ข้อกำหนดและพารามิเตอร์เฉพาะสำหรับขั้วต่ออินพุตไฟหลักมีอะไรบ้าง

อินพุตไฟหลักประกอบด้วยขั้วต่อแบบสกรู 4 พิน ซึ่งกำหนดขั้วเป็น L+, L-, SA และ SB ต้องใช้อินพุตแรงดันไฟฟ้าที่ระบุ 24 V DC และรองรับการแปรผันอย่างปลอดภัยในช่วง 19.2 V DC ถึง 30 V DC

ระดับการป้องกันทางกายภาพของตัวเรือนคอนโทรลเลอร์พื้นฐานคือเท่าใด

ตัวเรือนมีระดับการป้องกันทางกายภาพ IP20 ตามมาตรฐาน EN60529 และการจัดประเภท IEC 529 อย่างเคร่งครัด
