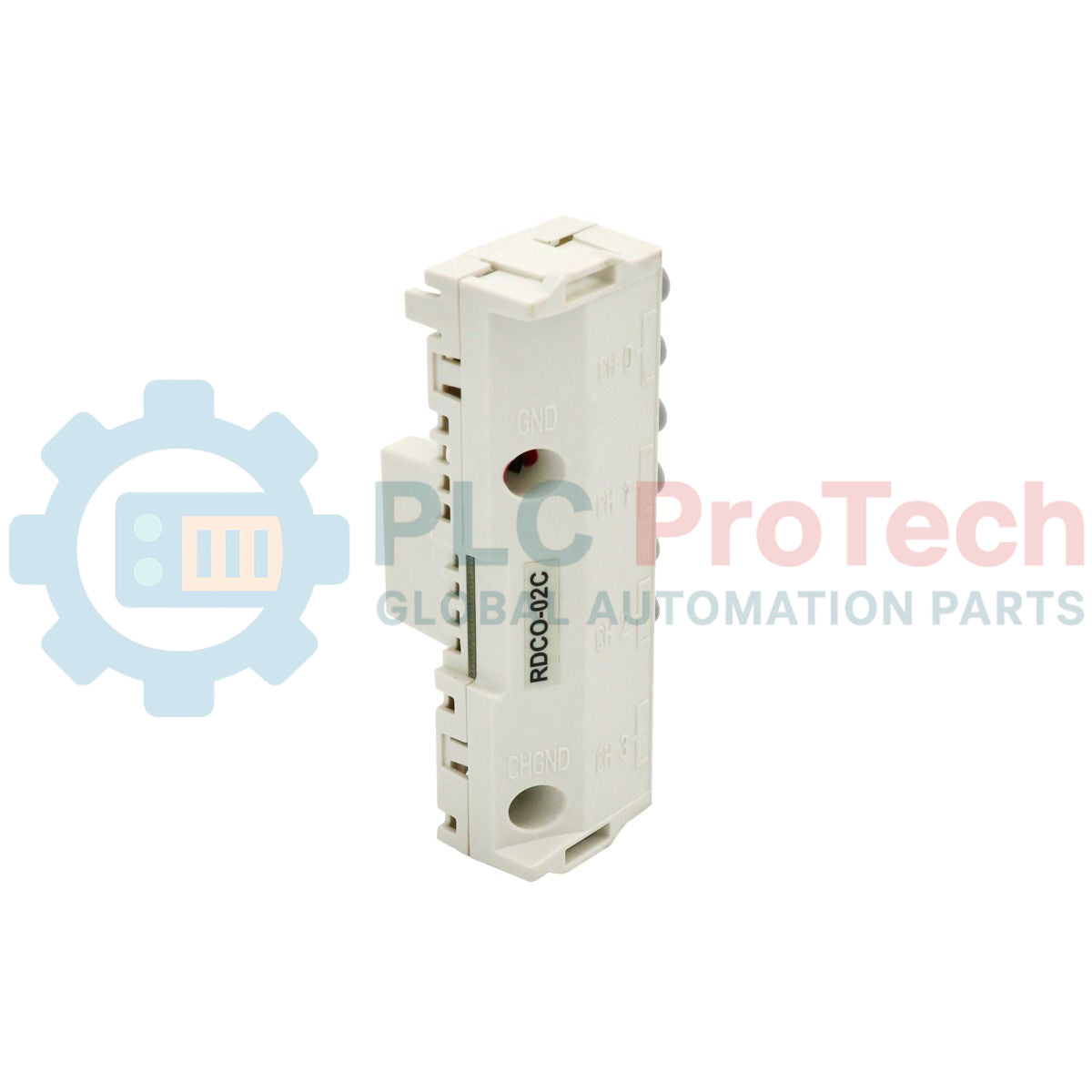

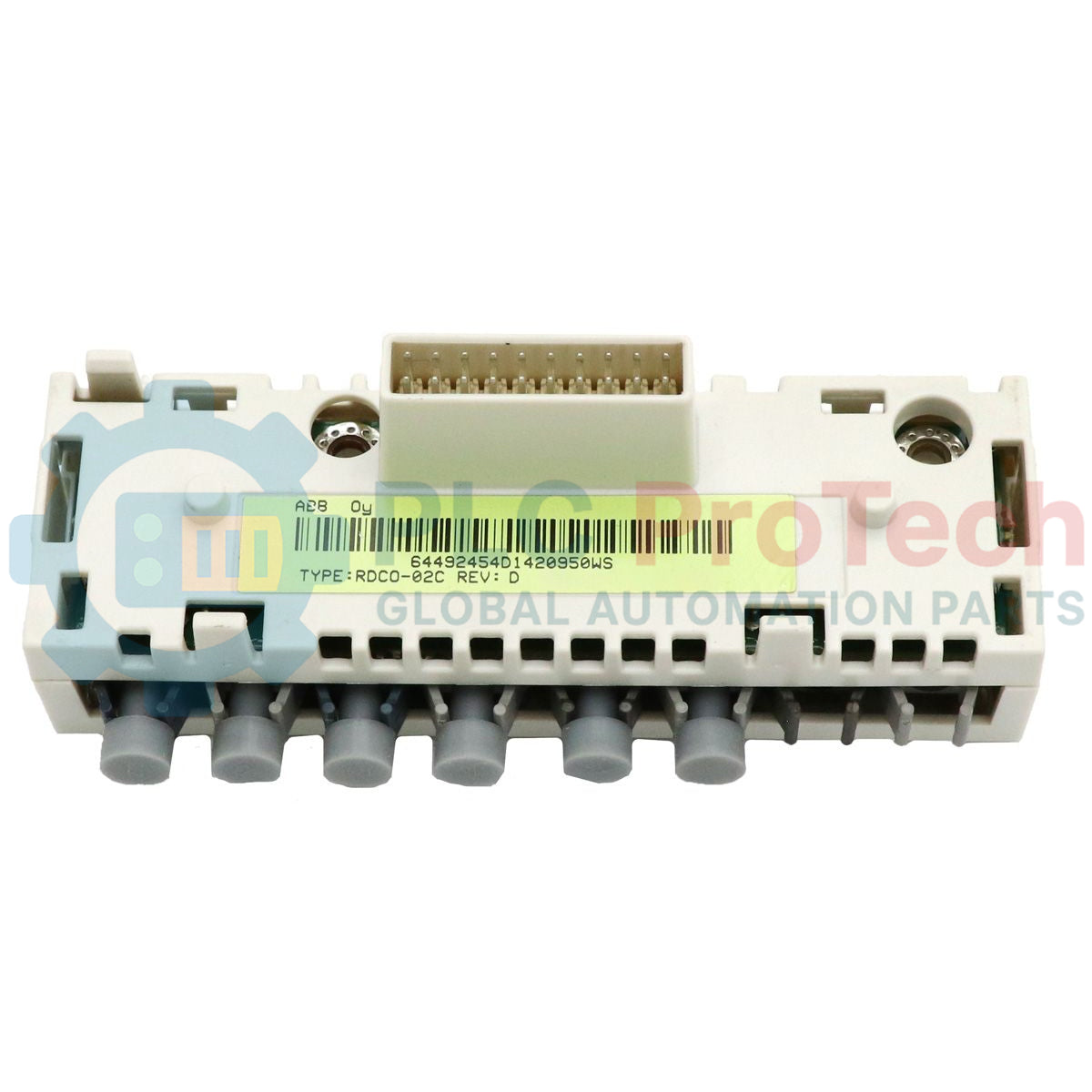

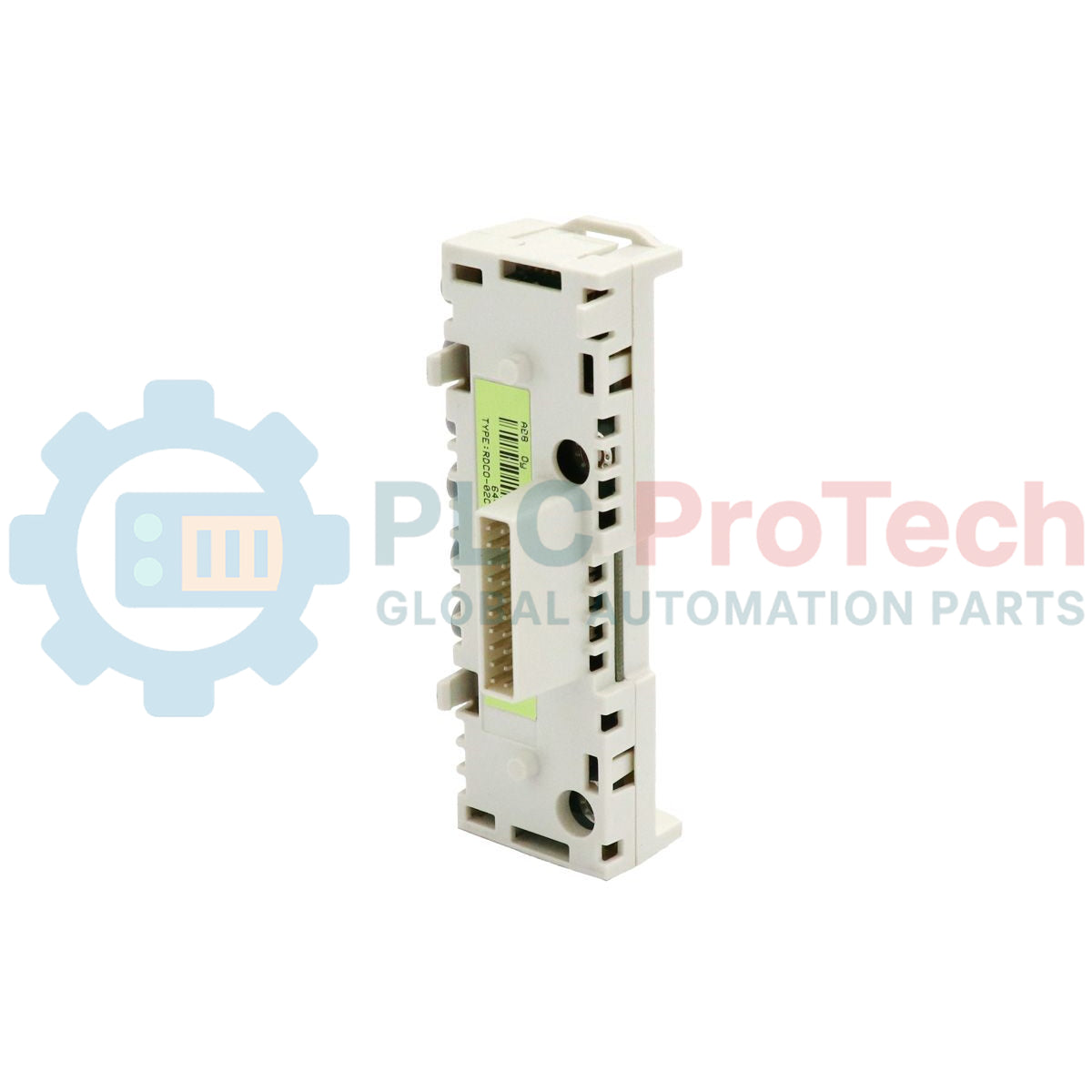

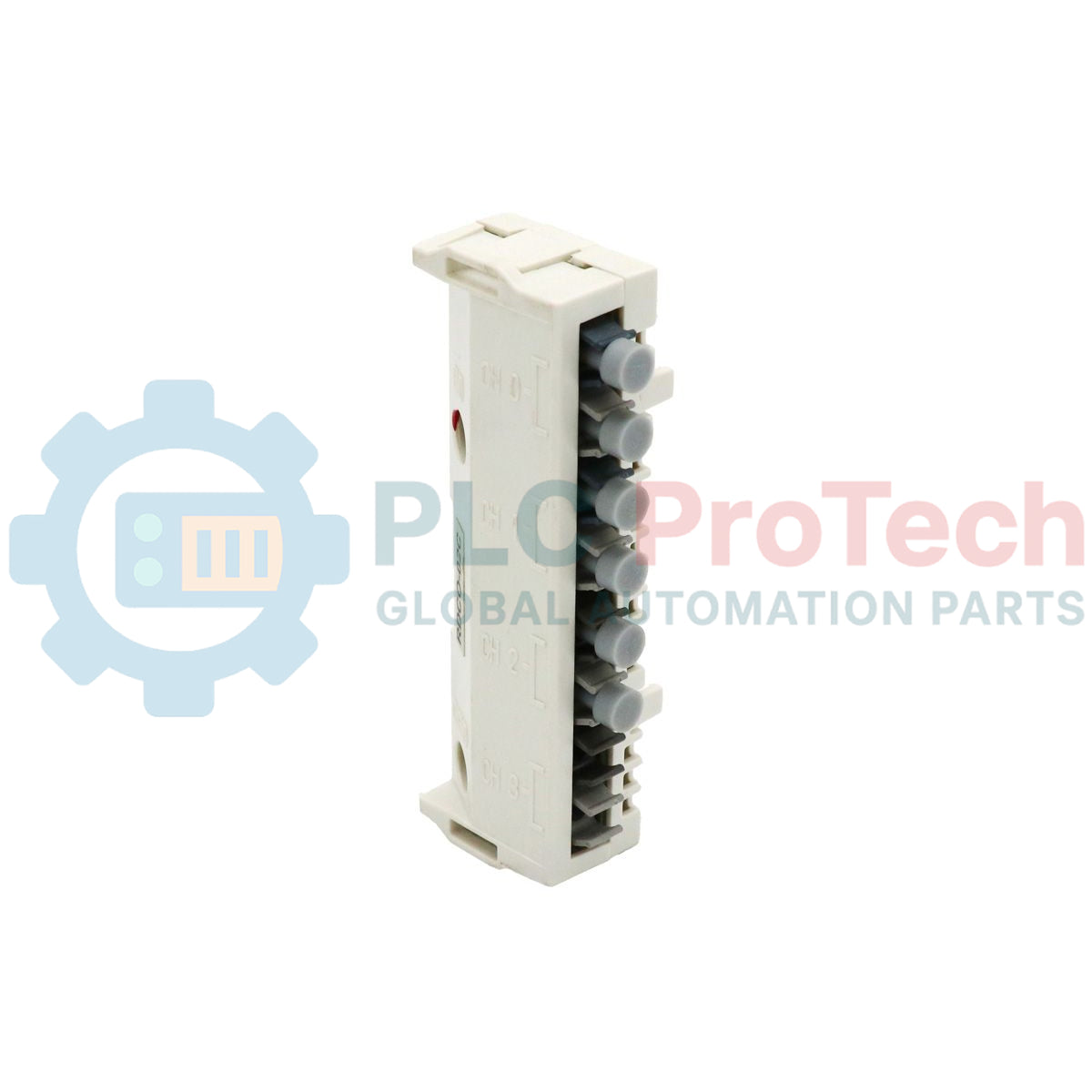

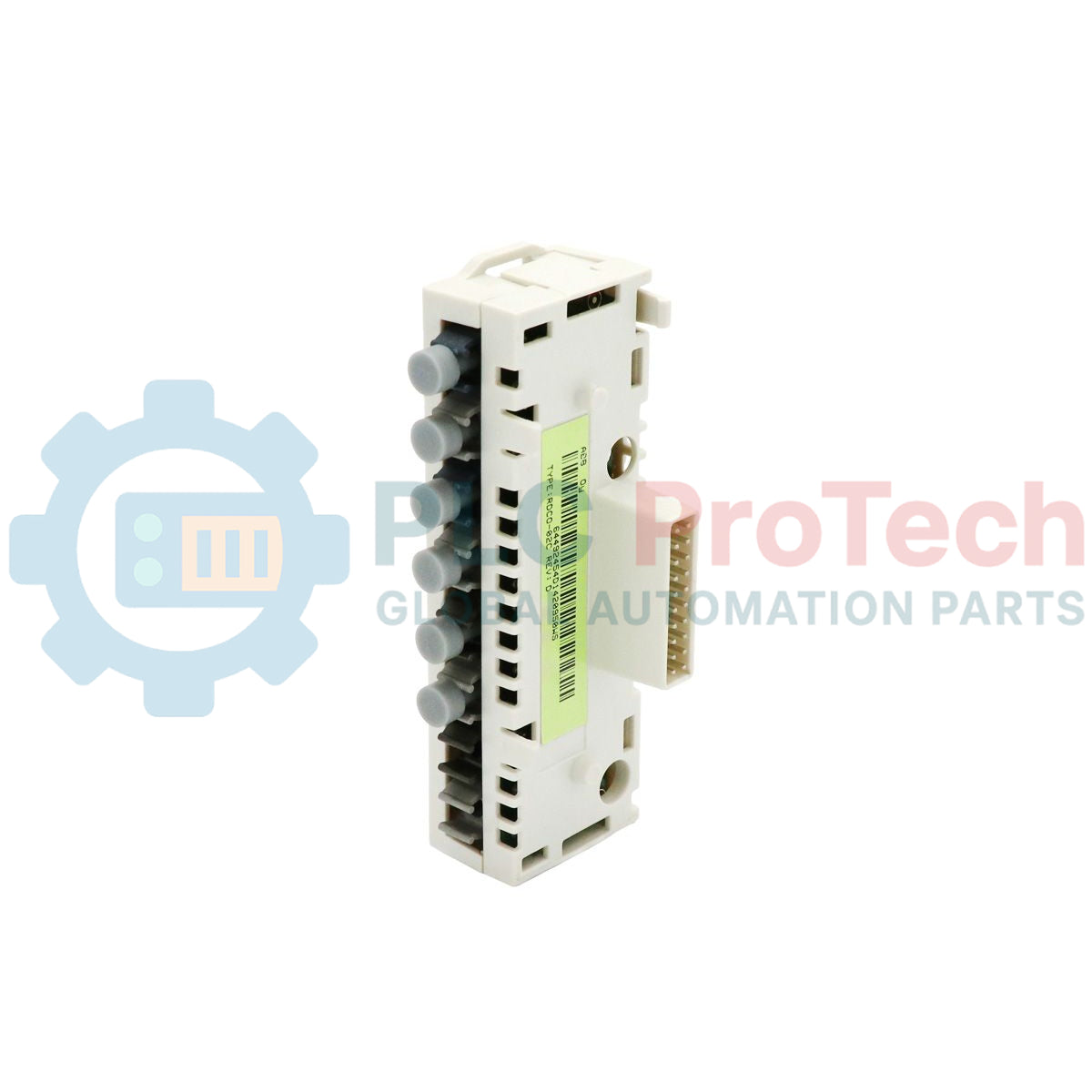

โมดูลอะแดปเตอร์สื่อสาร DDCS ABB RDCO-02C

SKU RDC0-02C

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: ABB
Product No.: RDC0-02C
Country of origin:สวีเดน
Product Type: โมดูลการสื่อสาร
Barcode: 85371091
Payment: T/T, Western Union
Weight: 60g
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

ออกแบบมาสำหรับการสื่อสารด้วยไฟเบอร์ออปติกความเร็วสูง อะแดปเตอร์สื่อสาร DDCS ABB RDCO-02C ช่วยให้การเชื่อมต่อระหว่างตัวแปลงความถี่ ACS800 กับระบบควบคุมภายนอกเป็นไปอย่างราบรื่น โมดูลนี้ติดตั้งโดยตรงบนบอร์ดควบคุมของไดรฟ์เพื่อสร้างลิงก์ออปติคัลแบบแยกวงจร ช่วยให้การส่งข้อมูลปราศจากสัญญาณรบกวนในสภาพแวดล้อมที่มีการรบกวนทางแม่เหล็กไฟฟ้าสูง

บอร์ด RDCO-02C DDCS (ระบบสื่อสารไดรฟ์แบบกระจาย) ทำหน้าที่เป็นลิงก์สำคัญสำหรับการกำหนดค่าแบบมาสเตอร์-ฟอลโลเวอร์ การเชื่อมต่อเครื่องมือ PC และโมดูลอะแดปเตอร์ฟิลด์บัส ด้วยการใช้สายไฟเบอร์ออปติก บอร์ดนี้จึงขจัดปัญหากราวด์ลูปและมอบประสิทธิภาพการควบคุมความเร็วสูงแบบกำหนดเวลาได้แน่นอนบนเครือข่ายไดรฟ์อุตสาหกรรม

คุณสมบัติ

ติดตั้งแบบเสียบโดยตรงบนชุดควบคุมไดรฟ์ซีรีส์ ACS800 (บอร์ด RMIO)
มีช่องส่งและรับสัญญาณไฟเบอร์ออปติกในตัว เพื่อการแลกเปลี่ยนข้อมูลที่เชื่อถือได้
ให้การแยกทางไฟฟ้าโดยใช้เทคโนโลยีลิงก์ออปติคัล เพื่อป้องกันสัญญาณรบกวนทางไฟฟ้า
รองรับการสื่อสารด้วยโปรโตคอล DDCS กับ PLC ตัวควบคุมไดรฟ์ และเครื่องมือซอฟต์แวร์วินิจฉัย
รูปแบบที่มีน้ำหนักเบาและกะทัดรัด ออกแบบมาเพื่อการทำงานที่เชื่อถือได้ในตู้ควบคุมระยะยาว

การใช้งาน

การสื่อสารระบบไดรฟ์อุตสาหกรรม ACS800
การกำหนดค่าลิงก์แบบมาสเตอร์-ฟอลโลเวอร์และลิงก์ระหว่างไดรฟ์
การเชื่อมต่อไดรฟ์กับ AC 800M และสถาปัตยกรรมการควบคุม PLC อื่น ๆ ของ ABB
การติดตั้งเครือข่ายระบบอัตโนมัติของกระบวนการความเร็วสูงในอุตสาหกรรมโลหะ เยื่อกระดาษและกระดาษ และอุตสาหกรรมทางทะเล

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์ข้อมูลจำเพาะ

ผู้ผลิต	ABB
หมายเลขชิ้นส่วน/รุ่น	RDCO-02C (RDC0-02C)
ประเภทผลิตภัณฑ์	บอร์ดสื่อสาร DDCS / โมดูลอะแดปเตอร์
โปรโตคอลการสื่อสาร	DDCS (ระบบสื่อสารไดรฟ์แบบกระจาย)
สื่อกลาง	สายไฟเบอร์ออปติก
น้ำหนักสำหรับการขนส่ง	0.06 กก.
รหัสสินค้า / รหัส HS	85371091
ข้อกำหนดการควบคุมการส่งออก (ECCN)	N

การเชื่อมต่อและอินเทอร์เฟซ

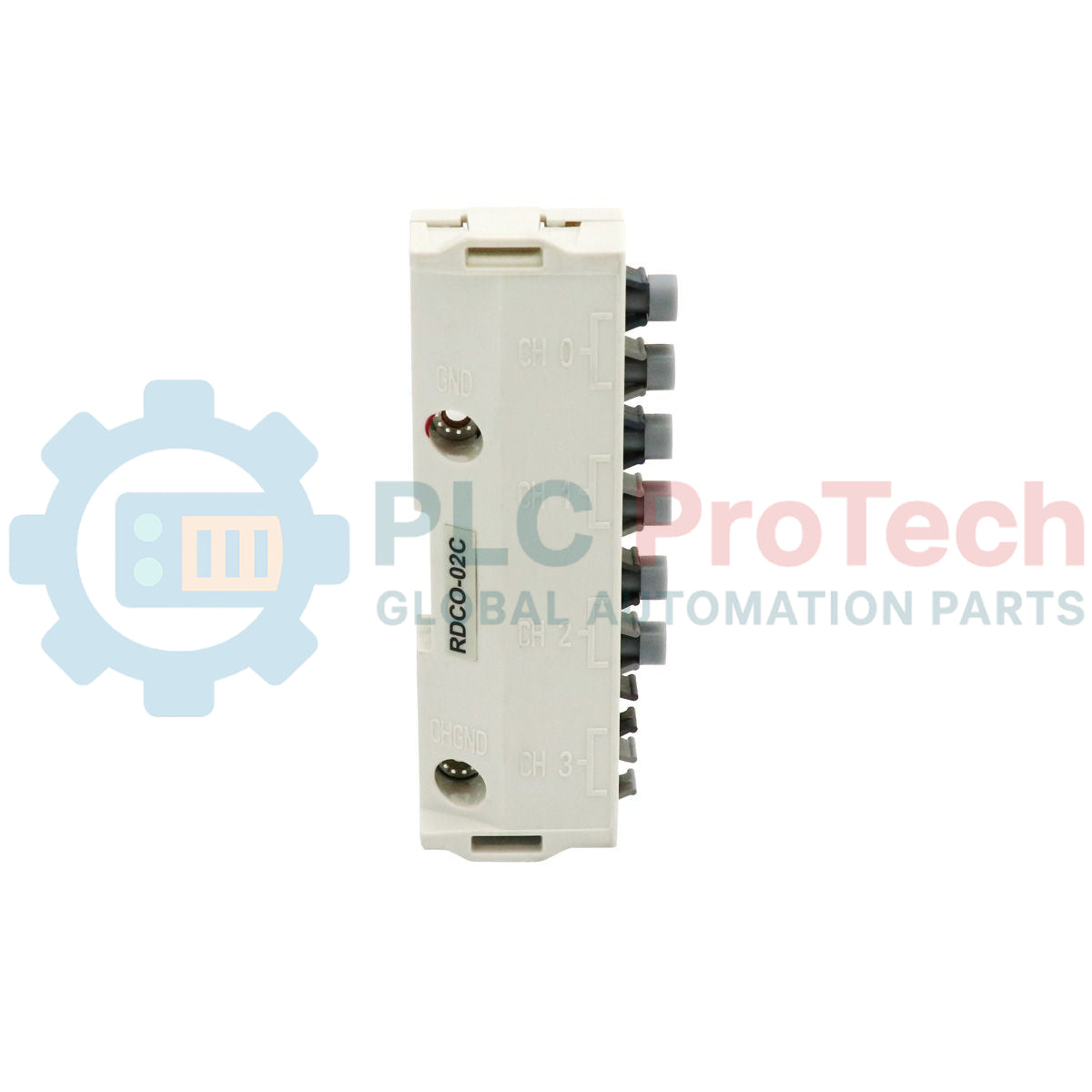

ช่องสัญญาณออปติคัล	ฟังก์ชัน/เป้าหมายการเชื่อมต่อทั่วไป
CH0	ระบบควบคุมระดับบน (เช่น APC, AC 80, AC 800M)
CH1	โมดูลขยาย I/O และอะแดปเตอร์ฟิลด์บัส
CH2	ลิงก์มาสเตอร์/ฟอลโลเวอร์สำหรับการสื่อสารระหว่างไดรฟ์
CH3	การเชื่อมต่อเครื่องมือ PC (Drive Window, DriveStudio) ผ่านลิงก์ออปติคัล

แนวทางการติดตั้ง

ตรวจสอบให้แน่ใจว่าไดรฟ์ปิดเครื่องและคายประจุจนหมดแล้วก่อนเริ่มการติดตั้ง
ปฏิบัติตามข้อควรระวังด้าน ESD (การคายประจุไฟฟ้าสถิต) อย่างเคร่งครัดขณะจัดการโมดูล RDCO-02C
เสียบโมดูลอะแดปเตอร์อย่างระมัดระวังลงในช่องที่กำหนดบนบอร์ด RMIO และขันสกรูยึดให้แน่นเพื่อให้แน่ใจว่ามีการต่อกราวด์ทางกลอย่างถูกต้อง
ตรวจสอบรัศมีการดัดโค้งขั้นต่ำของสายไฟเบอร์ออปติกระหว่างการเดินสาย เพื่อป้องกันสัญญาณเสื่อมคุณภาพหรือแกนสายเสียหายทางกายภาพ

การปฏิบัติตามข้อกำหนดและการรับรอง

เป็นไปตามข้อกำหนด CE
เป็นไปตามข้อกำหนด RoHS

FAQ

หน้าที่หลักของบอร์ด ABB RDCO-02C คืออะไร?

ABB RDCO-02C เป็นอะแดปเตอร์สื่อสาร DDCS (Distributed Drives Communication System) ที่มีช่องสัญญาณใยแก้วนำแสงสำหรับเชื่อมต่อไดรฟ์ ACS800 กับ PLC เครือข่ายมาสเตอร์-ฟอลโลเวอร์ และเครื่องมือกำหนดค่าบนพีซี

โมดูล RDCO-02C ต้องใช้แหล่งจ่ายไฟภายนอกหรือไม่?

ไม่ต้อง โมดูล RDCO-02C รับไฟโดยตรงจากบอร์ดควบคุมของไดรฟ์ (เช่น บอร์ด RMIO) เมื่อติดตั้ง

ควรใช้ความระมัดระวังอะไรบ้างเมื่อลากสายใยแก้วนำแสงร่วมกับโมดูลนี้?

ตรวจสอบให้แน่ใจว่าได้จับสายใยแก้วนำแสงอย่างระมัดระวัง หลีกเลี่ยงการดัดโค้งแน่นเกินรัศมีการดัดขั้นต่ำที่ผู้ผลิตกำหนด และรักษาความสะอาดของขั้วต่อออปติคัล ไม่ให้มีฝุ่นหรือสิ่งปนเปื้อน
