ABB

ABB RUSB-02 3AUA0000040000 ชุดการ์ด PC DriveWindow 2.x (EN)

SKU RUSB-02 3AUA0000040000

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: ABB
Product No.: RUSB-02 3AUA0000040000
Origin สวิตเซอร์แลนด์
Product Type: ซอฟต์แวร์เริ่มต้นใช้งานไดรฟ์
Barcode: 85049099
Payment: T/T, Western Union
Weight: 0.579 kg
Dimensions: 22 มม. x 26 มม. x 36 มม.
Shipping port: Xiamen
Warranty: 12 months

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

ปริมาณ

Call sales Contact

Product Description

คำอธิบาย

DriveWindow 2.x EN เป็นแพลตฟอร์มแอปพลิเคชันซอฟต์แวร์อุตสาหกรรมบน Windows ที่ออกแบบมาสำหรับการทดสอบเดินระบบ การเริ่มต้นใช้งาน และการบำรุงรักษาระบบขับเคลื่อนความถี่แปรผันและระบบคอนเวอร์เตอร์ประสิทธิภาพสูงของ ABB ชุดติดตั้ง 3AUA0000040000 นี้ประกอบด้วยแพ็กเกจอะแดปเตอร์เชื่อมต่อออปติคัล RUSB-02 ซึ่งรองรับสถาปัตยกรรมการสื่อสารแบบจุดต่อจุดหรือแบบกระจายสัญญาณที่กำหนดเวลาได้แน่นอน ผ่านเครือข่ายใยแก้วนำแสงความเร็วสูงไปยังแผงติดตาม DDCS ของชุดขับเคลื่อนโดยตรง ซอฟต์แวร์นี้ช่วยให้ผู้เชี่ยวชาญฝ่ายปฏิบัติการด้านเทคนิคสามารถตรวจสอบการทำงานของชุดขับเคลื่อนได้อย่างต่อเนื่องแบบเรียลไทม์ ปรับสเกลพารามิเตอร์ควบคุมแบบออนไลน์หรือออฟไลน์ บันทึกเส้นโค้งแนวโน้มไดนามิกความเร็วสูง และดึงบันทึกการวินิจฉัยข้อผิดพลาดได้อย่างครบถ้วน ยูทิลิตีนี้ใช้เป็นหลักในสภาพแวดล้อมการผลิตที่มีชุดขับเคลื่อนหลายชุดทำงานประสานกัน เช่น อุตสาหกรรมเยื่อและกระดาษ โลหะวิทยา ระบบขับเคลื่อนทางทะเล และเครนงานหนัก โดยมอบความสามารถในการสำรองข้อมูลพารามิเตอร์ปริมาณมากและเครื่องมือแก้ไขปัญหาโดยละเอียด โดยไม่รบกวนลูปการทำงานที่มีความสำคัญต่อความปลอดภัยของฮาร์ดแวร์ระบบ

คุณสมบัติ

ลิงก์ออปติคัลความเร็วสูง: ใช้ชุดอินเทอร์เฟซ RUSB-02 ที่ให้มาเพื่อสร้างเส้นทางการสื่อสารใยแก้วนำแสง DDCS แบนด์วิดท์สูงและทนต่อสัญญาณรบกวนกับชุดขับเคลื่อนที่ทำงานอยู่
รองรับระบบปฏิบัติการหลายแพลตฟอร์ม: ผ่านการตรวจสอบแล้วว่าสามารถใช้งานด้านวิศวกรรมได้อย่างเสถียรบนระบบ Microsoft Windows 2000, Windows XP, Windows Vista, Windows 7 (32 บิตและ 64 บิต) และ Windows 8 (32 บิตและ 64 บิต)
การบันทึกแนวโน้มสัญญาณแบบไดนามิก: มาพร้อมเครื่องมือบันทึกการตรวจสอบความเร็วสูงในตัวและฟังก์ชันออสซิลโลสโคปแบบกราฟิก สำหรับบันทึกความผิดปกติแบบเรียลไทม์ของกระแสมอเตอร์ แรงบิด และความเร็ว
การจัดการการกำหนดค่าพารามิเตอร์จำนวนมาก: รองรับการอัปโหลดและดาวน์โหลดรายการพารามิเตอร์ทั้งหมดด้วยปุ่มเดียว เพื่ออำนวยความสะดวกในการโคลนการกำหนดค่าอย่างรวดเร็วและเร่งขั้นตอนการเปลี่ยนแผงฮาร์ดแวร์

การใช้งาน

การตรวจสอบชุดขับเคลื่อนแบบกระจายความเร็วสูงและการปรับเทียบแบบเรียลไทม์ในสายการผลิตโลหะวิทยาและกระดาษ
Offline Parameter Optimization, Verification, and Version Control Management for Large-Scale DC/AC Industrial Power Converters
Predictive Maintenance Diagnostics and Dynamic Fault Waveform Data Extraction from Distributed System Drive Cabinets

Ordering Information

การปรับปรุงพารามิเตอร์แบบออฟไลน์ การตรวจสอบ และการจัดการควบคุมเวอร์ชันสำหรับตัวแปลงกำลัง DC/AC อุตสาหกรรมขนาดใหญ่	การวินิจฉัยเพื่อการบำรุงรักษาเชิงคาดการณ์และการดึงข้อมูลรูปคลื่นความขัดข้องแบบไดนามิกจากตู้ไดรฟ์ของระบบแบบกระจาย	ข้อมูลการสั่งซื้อ	หมายเลขชิ้นส่วน
3AUA0000040000	ข้อมูลจำเพาะ	1	หน่วย
61046534	จำนวน	1	หน่วย

DriveWindow 2.x (Win2000, XP, Vista, Win7/32 และ 64 บิต, Win8/32 และ 64 บิต) รวมการเชื่อมต่อ RUSB-02

สายไฟเบอร์ออปติก

พารามิเตอร์	ค่า
ชิ้น	ข้อมูลจำเพาะทางเทคนิค
เชิงกล	3AUA0000040000
ผู้ผลิต	ABB
รหัสผลิตภัณฑ์	รหัสกำหนดประเภทของ ABB
DriveWindow 2.x EN	ความลึก / ความยาวสุทธิของผลิตภัณฑ์ 22 มม. (0.866 นิ้ว)
ความสูงสุทธิของผลิตภัณฑ์ 26 มม. (1.024 นิ้ว)	ความกว้างสุทธิของผลิตภัณฑ์ 36 มม. (1.417 นิ้ว)
น้ำหนักสุทธิของผลิตภัณฑ์	0.579 กก. (1.276 ปอนด์)
หน่วยระดับบรรจุภัณฑ์ 1	กล่อง 1 ชิ้น
หมายเลขพิกัดอัตราศุลกากร / รหัส HS	850490

สิ่งแวดล้อม

พารามิเตอร์	ค่า
หมวดหมู่ WEEE	ผลิตภัณฑ์ไม่อยู่ในขอบเขต WEEE

การเชื่อมต่อ/อินเทอร์เฟซ

ส่วนประกอบการเชื่อมต่อ	ฟังก์ชัน
อะแดปเตอร์ RUSB-02	แปลงการสื่อสารผ่านพอร์ต USB มาตรฐานของคอมพิวเตอร์โฮสต์เป็นสตรีมข้อมูลไฟเบอร์ออปติก DDCS ทางกายภาพสำหรับการเชื่อมต่อกับโมดูลไดรฟ์
สายไฟเบอร์ออปติก 61046534	ลิงก์ไฟเบอร์ออปติกที่มีการส่งผ่านสูง ให้การแยกทางไฟฟ้าแรงดันสูงและการกำหนดเส้นทางข้อมูลระหว่างพีซีกับตัวควบคุมไดรฟ์

แนวทางการติดตั้ง

การตรวจสอบความสอดคล้องของระบบปฏิบัติการ: ตรวจสอบว่าสถานีงานวิศวกรรมที่กำหนดใช้ Microsoft Windows รุ่นที่ได้รับอนุมัติ (ตั้งแต่ Windows 2000 ถึง Windows 8 ทั้งสถาปัตยกรรม 32 บิตและ 64 บิต) ก่อนเริ่มการตั้งค่าแอปพลิเคชัน
ลำดับการเชื่อมต่ออินเทอร์เฟซฮาร์ดแวร์: เรียกใช้และติดตั้งโปรแกรม DriveWindow 2.x บนพีซีโฮสต์ให้เสร็จสิ้นก่อนเสียบโมดูล RUSB-02 เข้ากับพอร์ต USB เพื่อให้ไดรเวอร์การสื่อสารลงทะเบียนได้อย่างถูกต้อง
การจัดการรัศมีการดัดของเส้นทางออปติคัล: เมื่อติดตั้งสายไฟเบอร์ออปติก 61046534 ให้ปฏิบัติตามข้อจำกัดรัศมีการดัดขั้นต่ำที่ระบุในคู่มืออย่างเคร่งครัด เพื่อขจัดความเสี่ยงจากการลดทอนสัญญาณภายในหรือการสูญเสียแพ็กเก็ต
การแมปโหนดช่องสัญญาณ DDCS: ก่อนเริ่มการสแกนออกอากาศแบบหลายจุด ให้ตรวจสอบว่า ID สถานี DDCS แต่ละรายการบนอินเทอร์เฟซการสื่อสารของไดรฟ์ (เช่น บอร์ด RDCO หรือ SDCS-COM) ตรงกับการตั้งค่าเส้นทางซอฟต์แวร์อย่างถูกต้อง

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

ส่วนประกอบฮาร์ดแวร์ทางกายภาพใดบ้างที่รวมอยู่ภายใต้หมายเลขแพ็กเกจ 3AUA0000040000

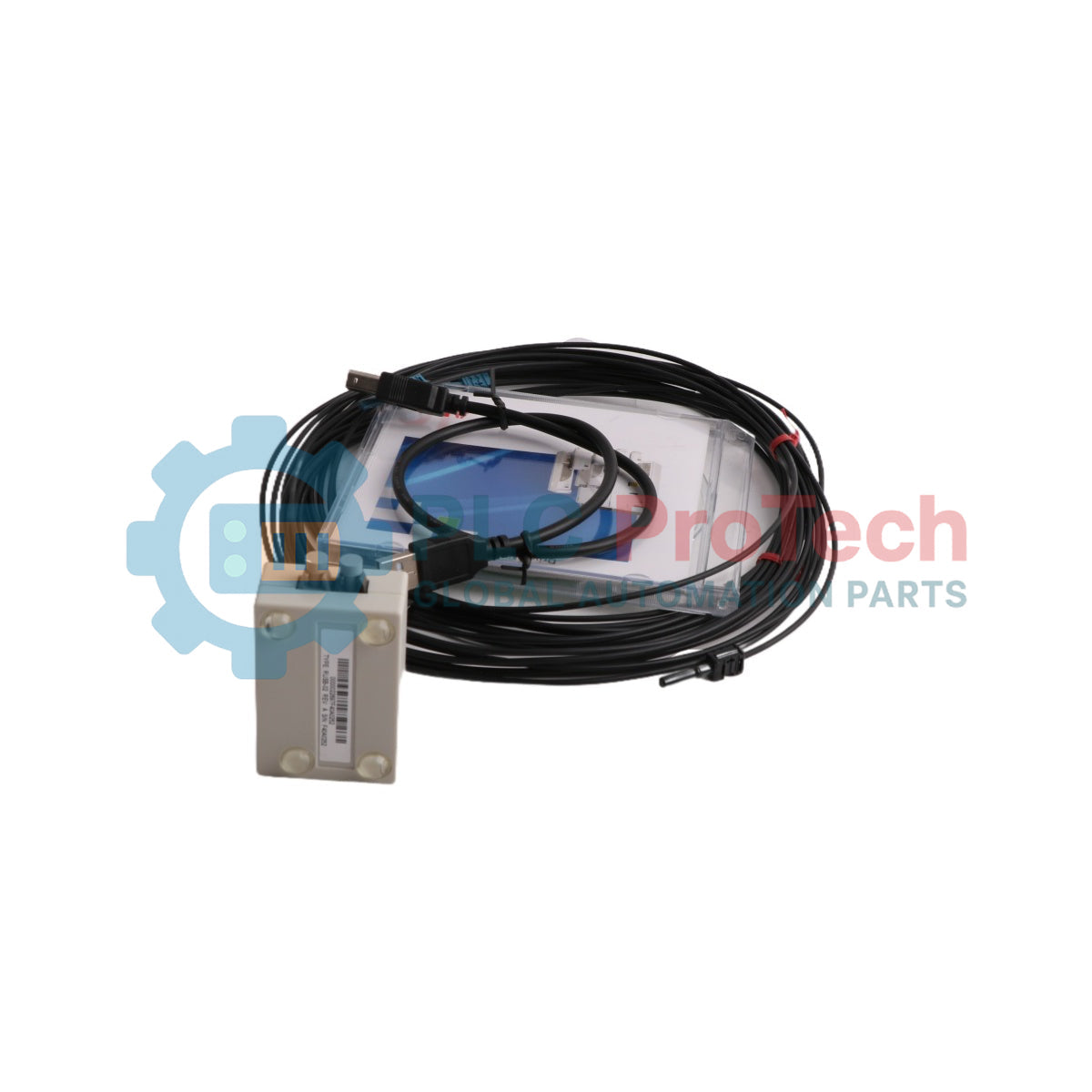

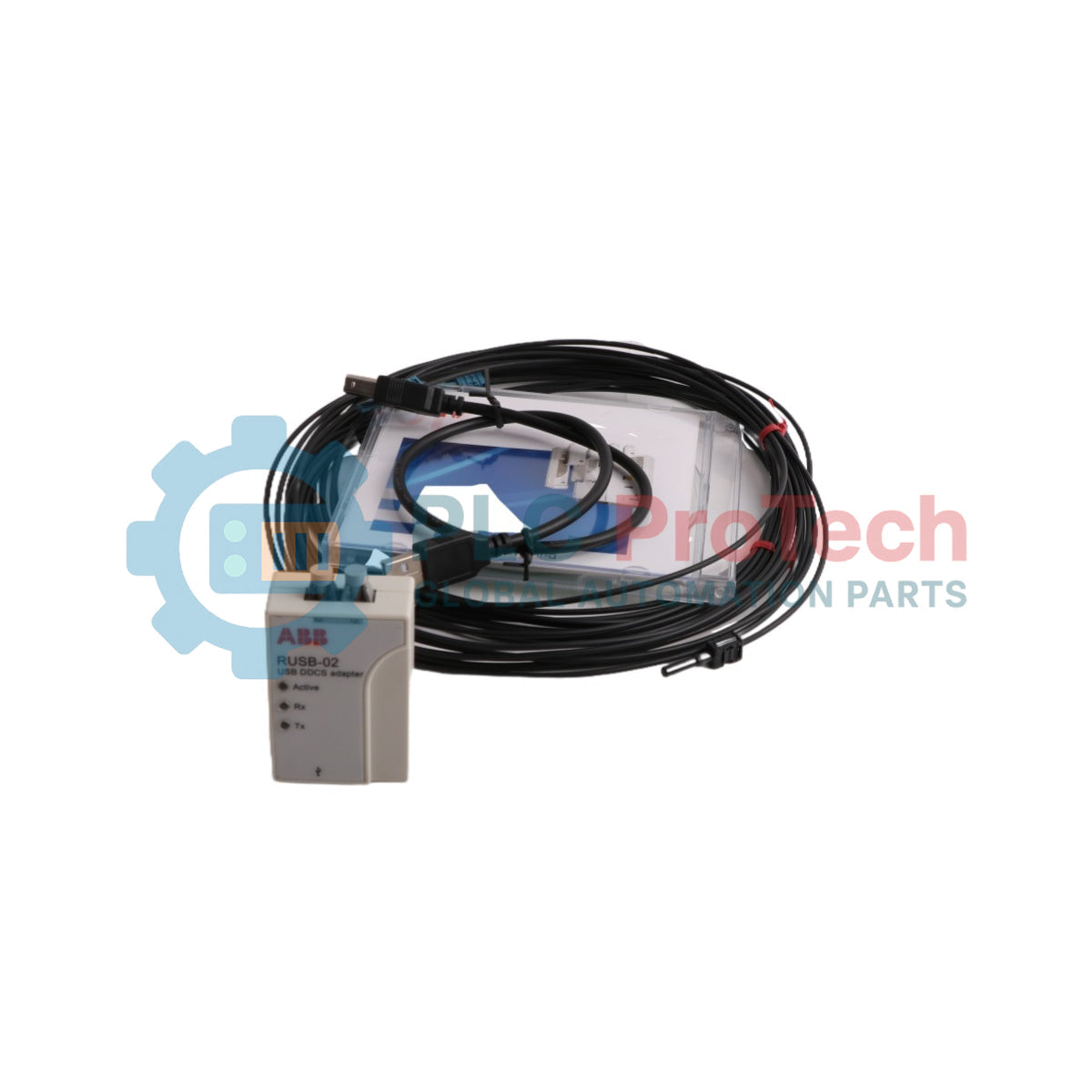

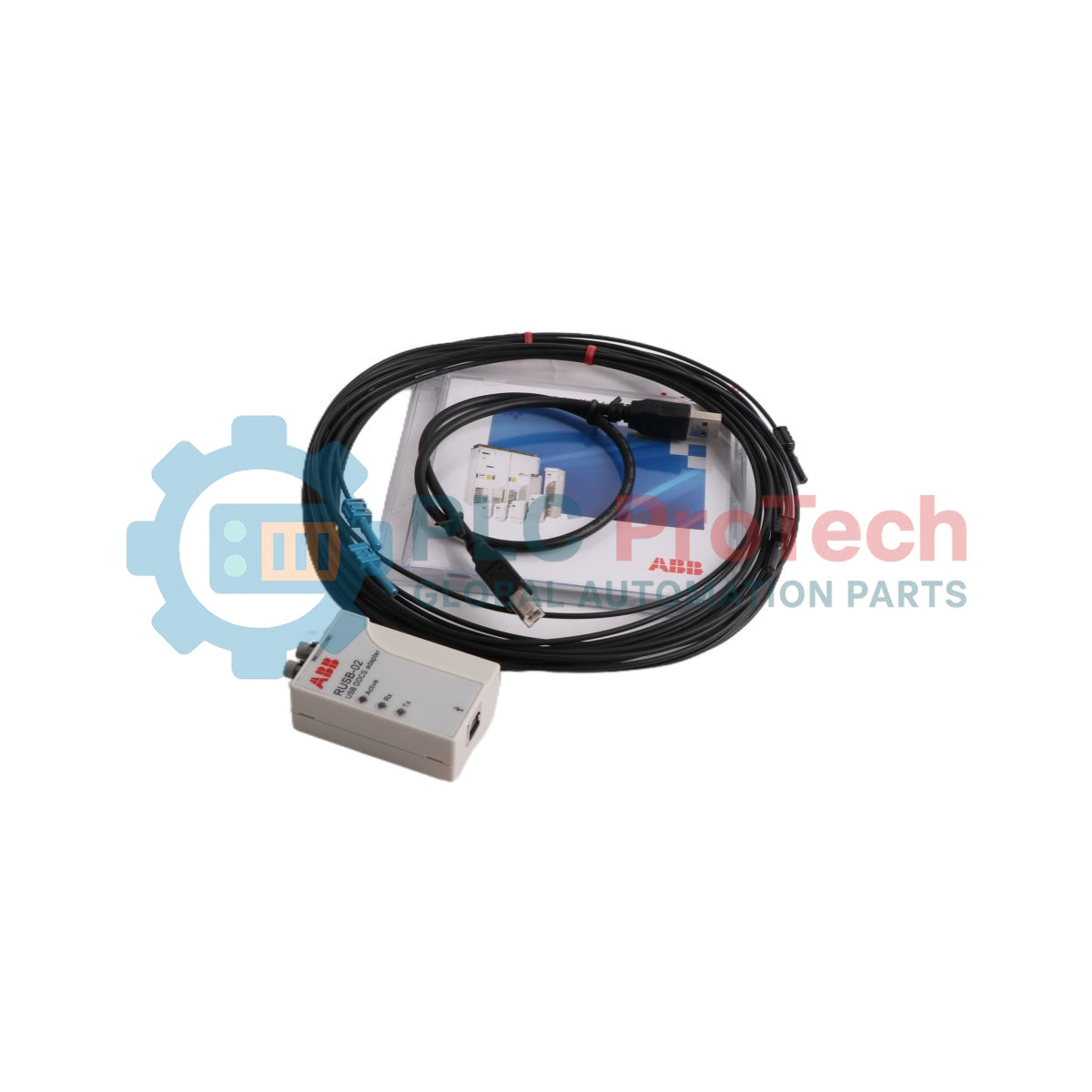

แพ็กเกจนี้ประกอบด้วยสื่อการติดตั้งแอปพลิเคชัน DriveWindow 2.x อินเทอร์เฟซอะแดปเตอร์ออปติคัล USB-to-DDCS RUSB-02 จำนวน 1 ชุด และสายเชื่อมต่อใยแก้วนำแสง 61046534 จำนวน 1 เส้น

ซอฟต์แวร์สำหรับการทดสอบเดินระบบเวอร์ชันนี้รองรับระบบคอมพิวเตอร์สถาปัตยกรรม 64 บิตหรือไม่

ใช่ โปรแกรมนี้เข้ากันได้อย่างสมบูรณ์และผ่านการตรวจสอบแล้วว่าสามารถทำงานได้ทั้งการกำหนดค่าแบบ 32 บิตและ 64 บิตของระบบปฏิบัติการ Windows 7 และ Windows 8

อะแดปเตอร์ RUSB-02 มีบทบาทอย่างไรภายในโครงร่างเครือข่ายการสื่อสารโดยรวม

RUSB-02 ทำหน้าที่เป็นตัวแปลงฮาร์ดแวร์เฉพาะทาง โดยรับเฟรมข้อมูลจากพอร์ตการเชื่อมต่อ USB มาตรฐานของพีซี แล้วแปลงเป็นสัญญาณใยแก้วนำแสงตามโปรโตคอล DDCS ความเร็วสูงที่ตัวควบคุมไดรฟ์ต้องการ

เหตุใดระบบ DriveWindow จึงใช้การเชื่อมต่อใยแก้วนำแสงแทนสายเคเบิลอุตสาหกรรมทองแดงมาตรฐาน

เส้นทางข้อมูลผ่านใยแก้วนำแสงช่วยให้เกิดการแยกทางไฟฟ้าแบบสมบูรณ์ระหว่างเวิร์กสเตชันวิศวกรรมกับตู้ไดรฟ์กำลังสูง จึงป้องกันสัญญาณรบกวนทางไฟฟ้าและความผิดพลาดจากกราวด์ลูปได้อย่างสมบูรณ์
