ABB

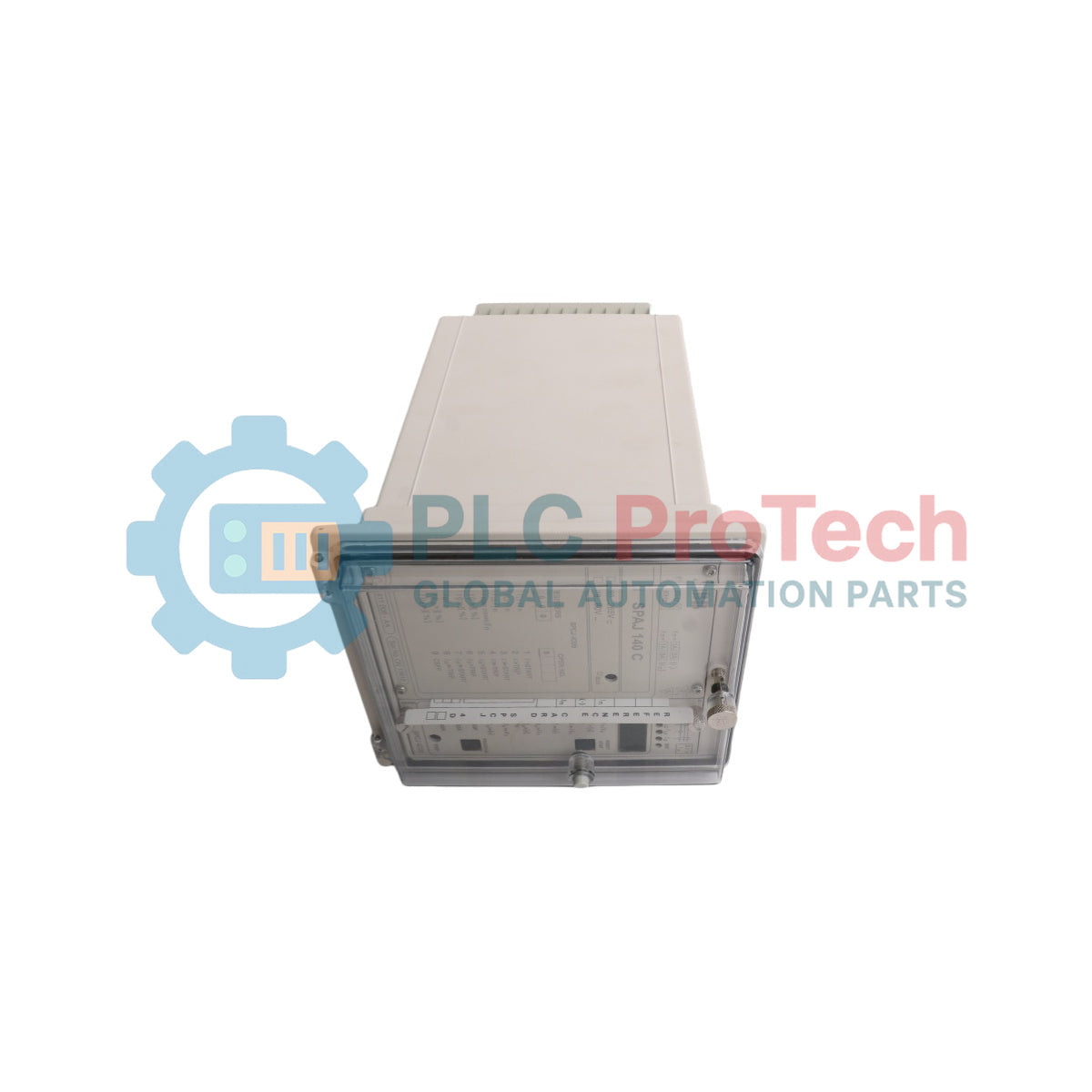

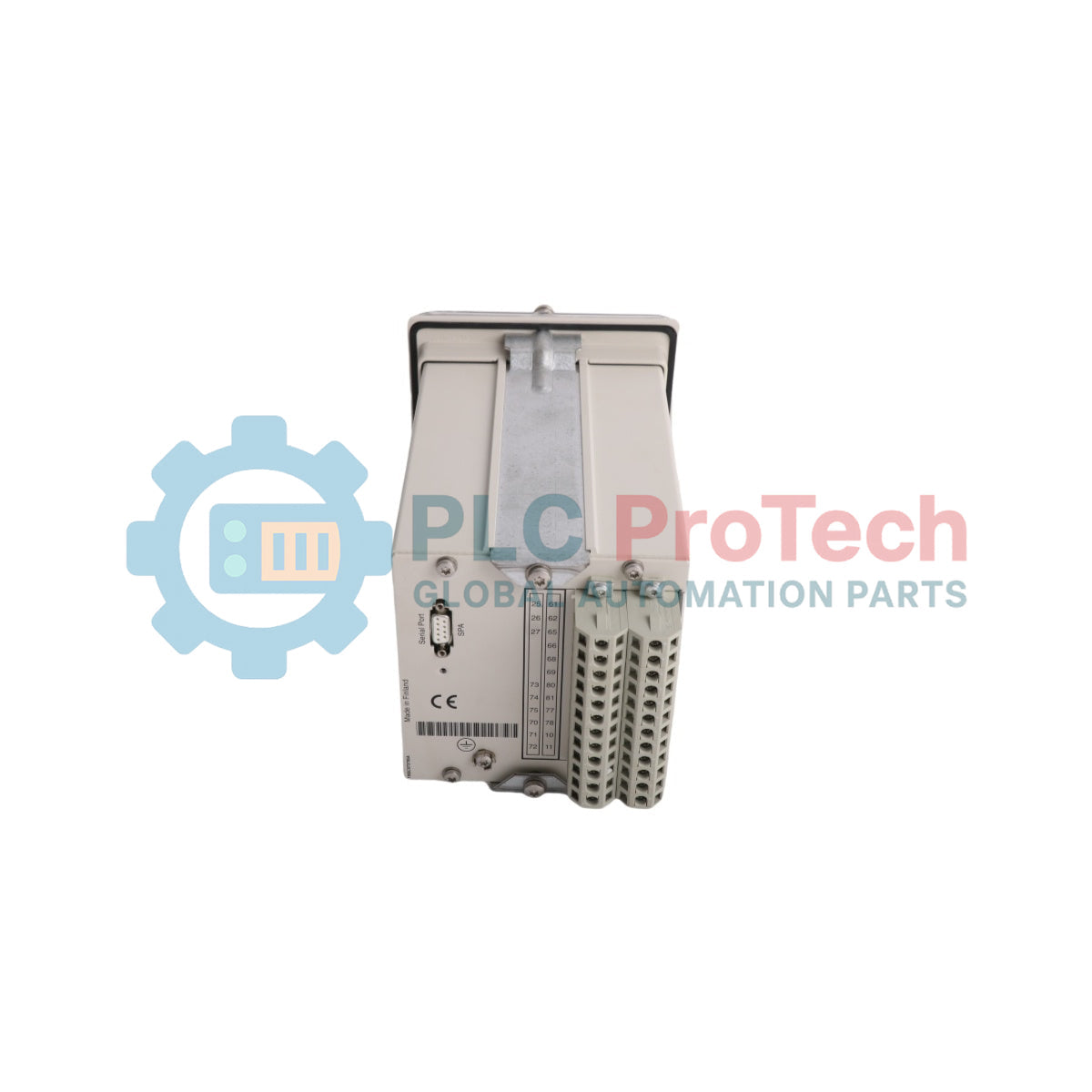

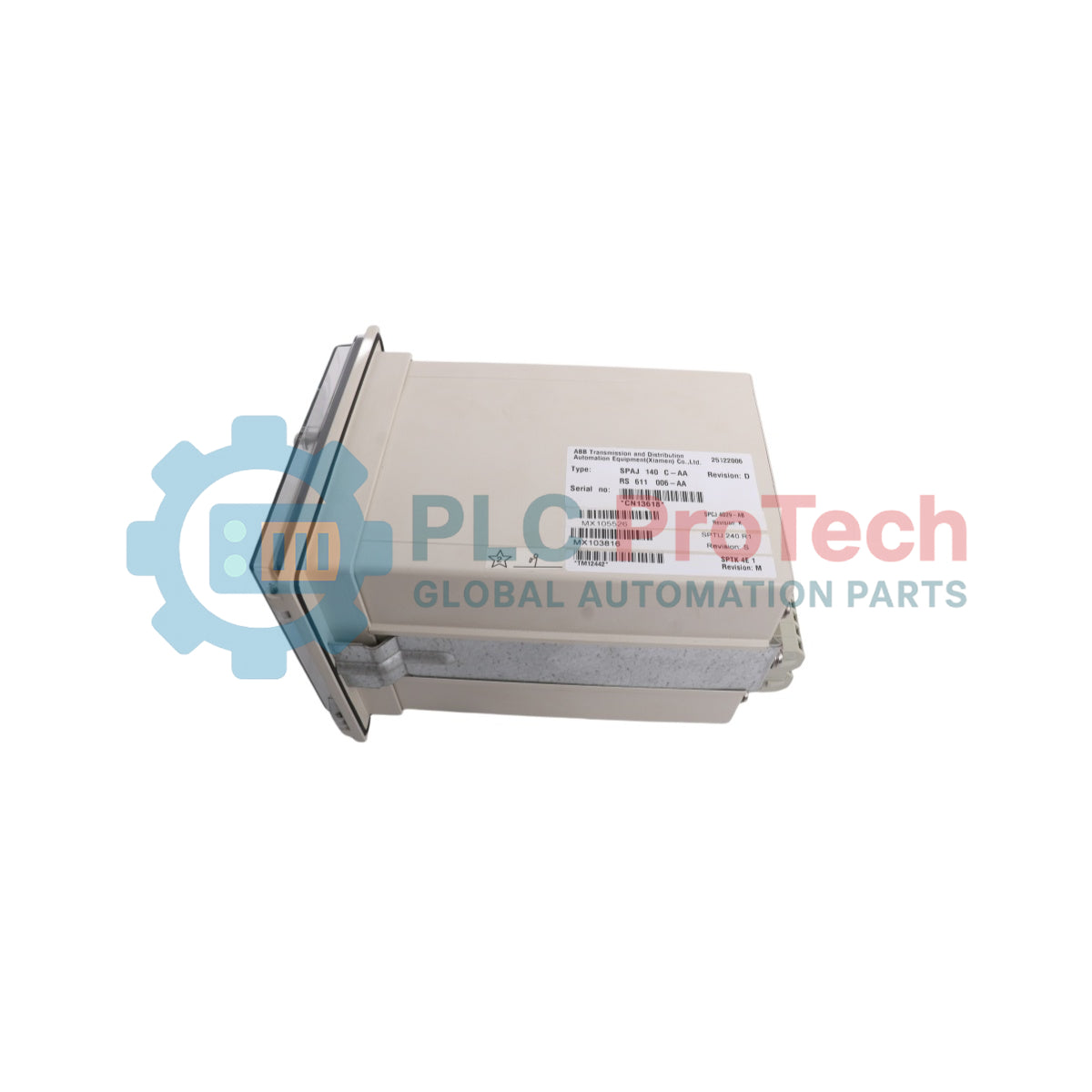

ABB SPAJ-144-C รีเลย์ป้องกันกระแสเกินและความผิดพร่องลงดินแบบรวม

SKU SPAJ-144-C

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: ABB
Product No.: SPAJ-144-C
Origin ฟินแลนด์
Product Type: รีเลย์ป้องกันกระแสเกิน
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 3.5 kg
Dimensions: 142 มม. x 162 มม. x 250 มม.
Shipping port: Xiamen
Warranty: 12 months

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

ปริมาณ

Call sales Contact

Product Description

คำอธิบาย

ด้วยการแยกความผิดปกติในเครือข่ายจำหน่ายแบบหลายขั้นตอนและเลือกจุดได้ ABB SPAJ 144 C จึงทำหน้าที่เป็นรีเลย์ป้องกันที่ใช้ไมโครโปรเซสเซอร์เป็นพื้นฐานและเชื่อมต่อโดยตรงกับหม้อแปลงกระแสด้านทุติยภูมิ อุปกรณ์ป้องกันนี้ประกอบด้วยชุดป้องกันกระแสเกินสามเฟสอิสระ ควบคู่กับชุดตรวจจับเหตุขัดข้องลงดินแบบไม่กำหนดทิศทาง เพื่อป้องกันสายป้อนแบบเรเดียลจากการลัดวงจรระหว่างเฟสอย่างรุนแรง ภาวะโหลดเกินจากความร้อน และเส้นทางกระแสรั่วลงดิน ในฐานะโหนดแบบแอ็กทีฟภายในโครงสร้างระบบอัตโนมัติของสถานีไฟฟ้ายุคใหม่ SPAJ 144 C รองรับการสื่อสารแบบอนุกรมผ่านโมดูลอินเทอร์เฟซบัสเฉพาะ พร้อมดำเนินการติดตามการควบคุมและตรวจสอบความขัดข้องแบบกำหนดแน่นอน เพื่อช่วยรักษาเสถียรภาพของโครงข่ายในพื้นที่

คุณสมบัติ

การตรวจสอบกระแสเกินสามเฟส: ผสานขั้นการวัดอิสระ 3 ขั้น ซึ่งกำหนดเป็น I>, I>> และ I>>> เพื่อให้ได้โปรไฟล์การสั่งตัดวงจรของเครือข่ายทั้งแบบหน่วงเวลาและแบบทันทีที่เชื่อถือได้
องค์ประกอบตรวจจับเหตุขัดข้องลงดินแบบคู่: มีขั้นตรวจจับเหตุขัดข้องลงดินระดับต่ำ Io ที่ไวสูง จับคู่กับองค์ประกอบ Io>> ระดับสูงที่ไม่หน่วงเวลา เพื่อดักจับเหตุขัดข้องในเส้นทางกระแสไหลกลับลงดินได้อย่างครอบคลุม
การป้องกันภาวะขาดความต่อเนื่องของเฟส: ใช้การคำนวณทางคณิตศาสตร์อย่างต่อเนื่องของผลต่างกระแสสูงสุดกับต่ำสุด เพื่อตรวจจับการขาดของตัวนำเฟสเดียวและความไม่สมดุลอย่างรุนแรงของเครือข่าย
ชุดกราฟเวลาแปรผกผันตามมาตรฐาน: บรรจุโปรไฟล์เส้นโค้งเวลา-กระแส IDMT อิสระ 4 รูปแบบที่สอดคล้องกับนิยามมาตรฐานสากล รวมถึงขั้นเวลาแปรผกผัน RI และ RXIDG ที่มีโครงสร้างเฉพาะ
ระบบตรวจสอบความขัดข้องของเซอร์กิตเบรกเกอร์: มีตัวตั้งเวลาสำรองแบบไดนามิก ซึ่งจะเริ่มลำดับการตัดวงจรของอุปกรณ์ตัดวงจรต้นทางสำรอง หากกลไกของเบรกเกอร์ในพื้นที่ไม่ทำงานภายใน 0.1 ถึง 1.0 วินาที
ระบบวินิจฉัยภายใน: ใช้กลไกตรวจสอบตัวเองอย่างต่อเนื่องพร้อมการวินิจฉัยอัตโนมัติ เพื่อติดตามความถูกต้องของฮาร์ดแวร์ แรงดันไฟฟ้าเสริม และสถานะความสมบูรณ์ของรีจิสเตอร์ภายใน

การใช้งาน

การแยกเหตุขัดข้องระหว่างเฟสและเหตุขัดข้องลงดินแบบเลือกจุดได้บนสายป้อนระบบจำหน่ายแบบเรเดียลภายในเครือข่ายสาธารณูปโภค
การตรวจติดตามฟอลต์ลงดินภายในระบบเครือข่ายนิวทรัลแยกจากดิน และระบบเครือข่ายที่ใช้เส้นทางต่อลงดินผ่านความต้านทาน
การป้องกันสำรองอย่างครอบคลุมสำหรับชุดหม้อแปลงด้านทุติยภูมิ และการตรวจติดตามตัวป้อนมอเตอร์ในอุตสาหกรรมหนักขนาดใหญ่

ข้อมูลการสั่งซื้อ

การกำหนดค่ารีเลย์ / คำอธิบายในแค็ตตาล็อก	รหัสคำสั่งซื้อที่ตรวจสอบแล้ว
รีเลย์ป้องกันกระแสเกินและกระแสฟอลต์ลงดินแบบรวม SPAJ 144 C โดยไม่มีอะแดปเตอร์ทดสอบ	RS 611 040-AA, RS 611 040-CA, RS 611 040-DA, RS 611 040-FA
รีเลย์ป้องกันกระแสเกินและกระแสฟอลต์ลงดินแบบรวม SPAJ 144 C พร้อมอะแดปเตอร์ทดสอบ RTXP 18	RS 611 240-AA, RS 611 240-CA, RS 611 240-DA, RS 611 240-FA
รหัสต่อท้ายการกำหนดค่า AA (fn = 50 Hz, Uaux = 80...265 V ac/dc)	RS 611 040-AA / RS 611 240-AA
รหัสต่อท้ายการกำหนดค่า CA (fn = 50 Hz, Uaux = 18...80 V dc)	RS 611 040-CA / RS 611 240-CA
รหัสต่อท้ายการกำหนดค่า DA (fn = 60 Hz, Uaux = 80...265 V ac/dc)	RS 611 040-DA / RS 611 240-DA
รหัสต่อท้ายการกำหนดค่า FA (fn = 60 Hz, Uaux = 18...80 V dc)	RS 611 040-FA / RS 611 240-FA

ข้อมูลจำเพาะทางเทคนิค

หมวดหมู่พารามิเตอร์ทางเทคนิค	ค่าข้อมูลจำเพาะทางวิศวกรรม
ผู้ผลิต	ABB
รุ่นอ้างอิง	SPAJ 144 C
หมายเลขคำสั่งซื้อแกนหลัก	1MRS 750360-MBG
ตัวเลือกอินพุตกระแสพิกัด (In)	เลือก 1 A หรือ 5 A ได้ผ่านการกำหนดเส้นทางที่ขั้วต่อ
ช่วงความถี่พิกัด (fn)	50 Hz หรือ 60 Hz ขึ้นอยู่กับตัวเลือกขณะสั่งซื้อ
กระแสทนความร้อนต่อเนื่อง (อินพุต 1 A)	4 A
กระแสทนความร้อนต่อเนื่อง (อินพุต 5 A)	20 A
กระแสทนความร้อนเป็นเวลา 1 วินาที (อินพุต 1 A)	100 A
กระแสทนความร้อนเป็นเวลา 1 วินาที (อินพุต 5 A)	500 A
ค่าครึ่งคลื่นของกระแสทนทานแบบไดนามิก (อินพุต 1 A)	250 A
ค่าครึ่งคลื่นของกระแสทนทานแบบไดนามิก (อินพุต 5 A)	1250 A
อิมพีแดนซ์อินพุต (การตั้งค่า 1 A)	<100 mOhm
อิมพีแดนซ์อินพุต (การตั้งค่า 5 A)	<20 mOhm
ช่วงแหล่งจ่ายไฟเสริม SPTU 240R1	110/120/230/240 V ac, 110/125/220 V dc, 80...265 V ac/dc
ช่วงแหล่งจ่ายไฟเสริม SPTU 48R1	24/48/60 V dc, 18...80 V dc
การใช้พลังงานขณะไม่มีโหลด	~4 W
การใช้พลังงานขณะทำงาน	~8 W
โหมดการส่งข้อมูล	ลิงก์บัสอนุกรมใยแก้วนำแสงโดยใช้โปรโตคอล ASCII
อัตราการถ่ายโอนข้อมูลบัสที่เลือกได้	4800 Bd หรือ 9600 Bd
แรงดันทดสอบไดอิเล็กทริก (IEC 255-5)	2.0 kV, 50 Hz, 1 min
แรงดันทดสอบอิมพัลส์ (IEC 255-5)	5 kV, 1.2/50 us, 0.5 J
ความต้านทานฉนวน (IEC 255-5)	>100 MOhm, 500 V dc
อุณหภูมิแวดล้อมขณะใช้งาน	-10...+55 องศาเซลเซียส
ช่วงอุณหภูมิสำหรับการขนส่งและการจัดเก็บ	-40...+70 องศาเซลเซียส
ระดับการปิดผนึกเพื่อการป้องกันของตัวเครื่อง	ติดตั้งบนแผง ระดับ IP54
น้ำหนักสุทธิของอุปกรณ์	4.7 กก.
ขนาดอุปกรณ์ (กรอบด้านหน้า)	142 มม. x 162 มม.
ความลึกรวมของแชสซี	250 มม.

การเชื่อมต่อและอินเทอร์เฟซ

ดัชนีขั้วต่อแชสซี	การกำหนดฟังก์ชัน / วงจรวัด
1 - 3	กลุ่มขั้วต่ออินพุตวัดกระแสเฟส 1 A
1 - 2	กลุ่มขั้วต่ออินพุตวัดกระแสเฟส 5 A
4 - 6	กลุ่มอินพุตวัดกระแสเฟส 1 A
4 - 5	กลุ่มอินพุตวัดกระแสเฟส 5 A
7 - 9	กลุ่มอินพุตวัดกระแสเฟส 1 A
7 - 8	กลุ่มอินพุตวัดกระแสเฟส 5 A
25 - 27	อินพุตวัดกระแสนิวทรัล 1 A (องค์ประกอบกระแสกราวด์ Io)
25 - 26	อินพุตวัดกระแสนิวทรัล 5 A (องค์ประกอบกระแสกราวด์ Io)
10 - 11	วงจรอินพุตควบคุมลอจิกภายนอกแบบแยกทางแสง
61 - 62	การเชื่อมต่อแรงดันอินพุตแหล่งจ่ายเสริม (Uaux)
65 - 66	ดัชนีกลุ่มชุดหน้าสัมผัสทริป 1
74 - 75	ดัชนีกลุ่มชุดหน้าสัมผัสทริป 2
68 - 69	การกำหนดกลุ่มหน้าสัมผัสสัญญาณ
70 - 71 - 72	การกำหนดกลุ่มหน้าสัมผัสสัญญาณ (หน้าสัมผัสหลายจุด)
77 - 78	การกำหนดกลุ่มหน้าสัมผัสสัญญาณ
80 - 81	การกำหนดกลุ่มหน้าสัมผัสสัญญาณ

แนวทางการติดตั้ง

การติดตั้งแบบฝังเสมอแผง: ติดตั้งตัวเรือนโมดูลโดยตรงภายในช่องแผงขนาด 129 มม. x 139 มม. (เผื่อระยะขอบ +1 มม.) ตามพารามิเตอร์มาตรฐาน dim100 ยึดด้วยขายึดแบบฝังเสมอแผง
กฎการควบคุมการต่อลงดิน: ยึดเส้นทางตัวนำทองแดงตันจากจุดยึดสายดินของโมดูลไปยังโครงสร้างบัสหลักของตู้ควบคุม เพื่อลดศักย์ไฟกระชากความถี่สูง
การตรวจสอบวงจรลูปกระแส: ก่อนบำรุงรักษาหรือเปลี่ยนช่องโมดูล ตรวจสอบให้แน่ใจว่าวงจรหม้อแปลงกระแสทุติยภูมิภายนอกที่เชื่อมต่อทั้งหมดถูกลัดวงจรอย่างสมบูรณ์ ณ จุดติดตั้ง โดยใช้ชุดบริดจ์ เพื่อป้องกันการเหนี่ยวนำแรงดันเกินที่อาจทำให้เกิดความเสียหาย
การต่อตัวปลายบัสออปติคัล: เชื่อมต่ออุปกรณ์เสริมสำหรับการเชื่อมต่อภายนอก SPA-ZC 17 หรือ SPA-ZC 21 ที่เหมาะสมเข้ากับชุดขั้วต่ออนุกรมแบบอะซิงโครนัสบนแผงด้านหลัง เมื่อติดตั้งโหนดระบบเข้ากับเครือข่ายวงแหวนไฟเบอร์ออปติคัลหลัก

การปฏิบัติตามข้อกำหนดและการรับรอง

เครื่องหมาย CE ตามข้อกำหนดของประชาคมยุโรปด้านความเข้ากันได้ทาง EMC
IEC 255-5 มาตรฐานการตรวจสอบการออกแบบด้านฉนวน ไดอิเล็กทริก และแรงกระแทกจากอิมพัลส์
IEC 255-21-1 การทดสอบการสั่นสะเทือนทางกล ระดับการปฏิบัติตามข้อกำหนด 1
IEC 255-21-2 การทนต่อแรงกระแทกและแรงชน ระดับการขึ้นทะเบียน 1

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

คุณจะสลับระหว่างอินพุตกระแสพิกัด 1 A และ 5 A บนรีเลย์ได้อย่างไร

การกำหนดค่ากระแสทำผ่านการเลือกการเดินสายที่ขั้วต่อแบบกลไก ต่ออินพุต CT เข้ากับขั้วต่อ 1-3, 4-6 และ 7-9 สำหรับการทำงานที่ 1 A หรือขั้วต่อ 1-2, 4-5 และ 7-8 สำหรับการทำงานที่ 5 A

จะเกิดอะไรขึ้นเมื่อระบบตรวจสอบตัวเองภายในตรวจพบความขัดข้อง

ไฟแสดง IRF บนแผงด้านหน้าจะสว่างขึ้น รีเลย์เอาต์พุตตรวจสอบตัวเองภายในเฉพาะจะทริป (ขั้วต่อ 65-66) และมีการสร้างรหัสข้อผิดพลาดแสดงบนหน้าจอ

โมดูลสื่อสารใดบ้างที่รองรับการเชื่อมต่อเครือข่ายใยแก้วนำแสง

รีเลย์เชื่อมต่อกับบัส SPA แบบใยแก้วนำแสงโดยใช้โมดูล SPA-ZC 21 (รับไฟโดยตรงจากรีเลย์โฮสต์) หรือโมดูล SPA-ZC 17 (รับไฟจากแหล่งจ่ายภายนอก)
