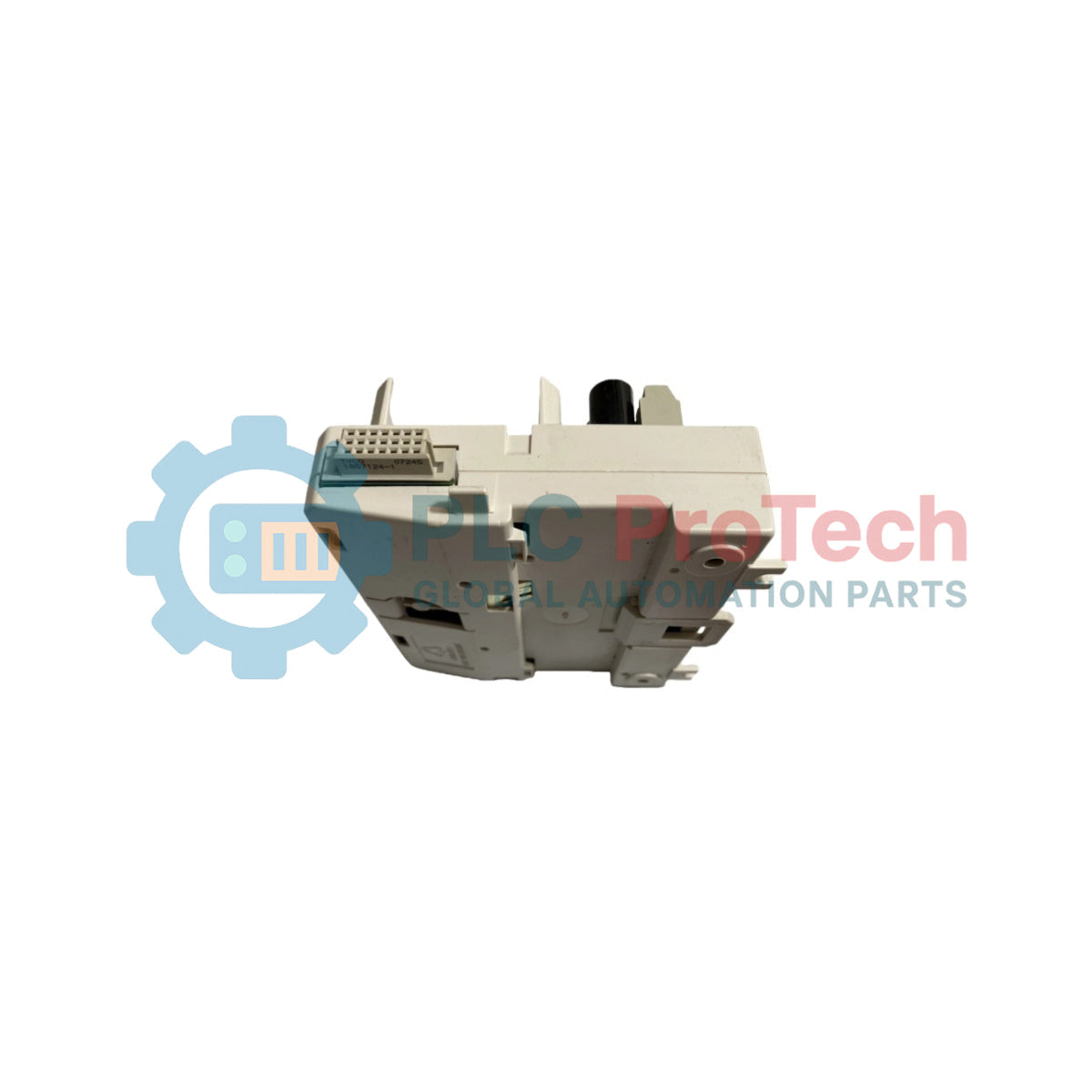

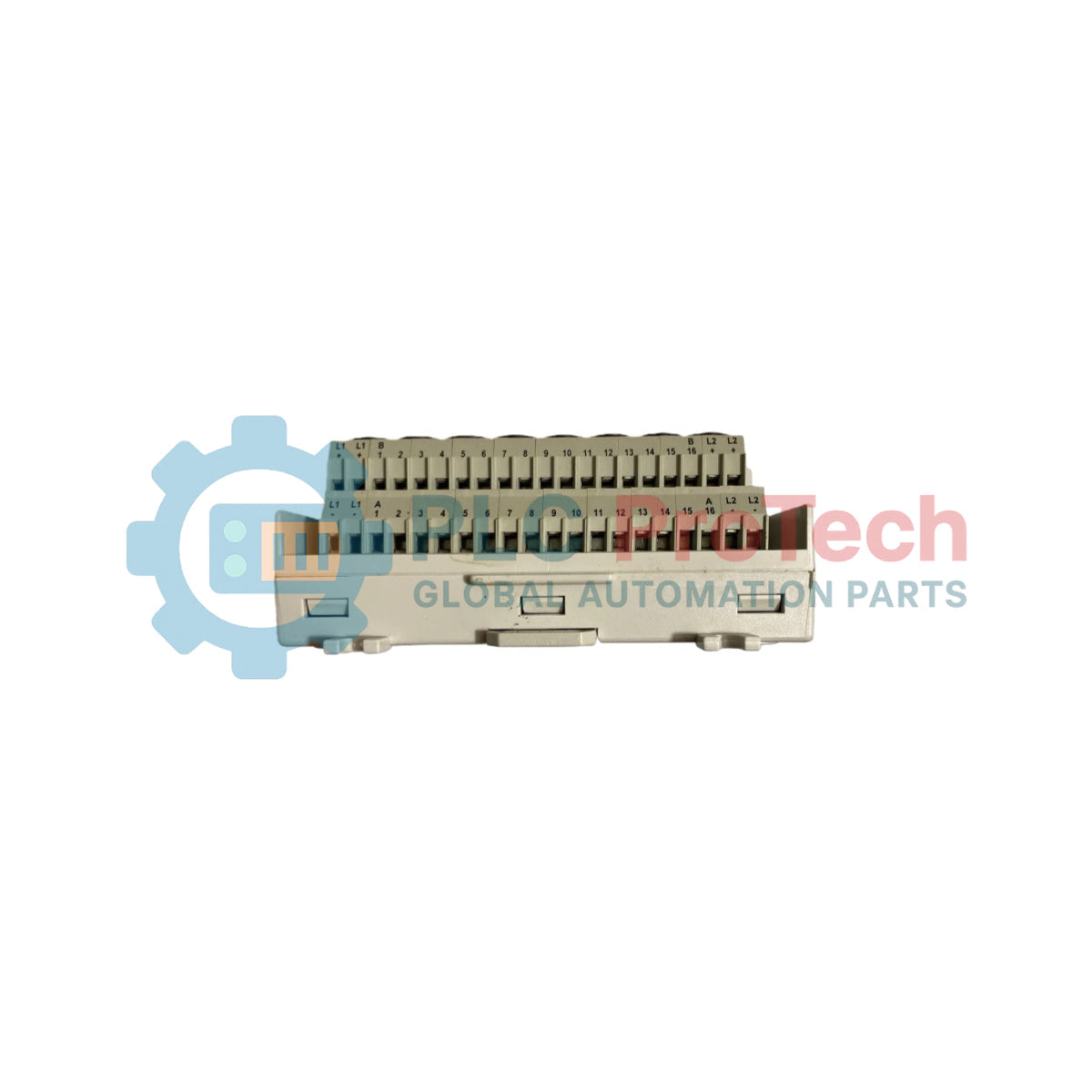

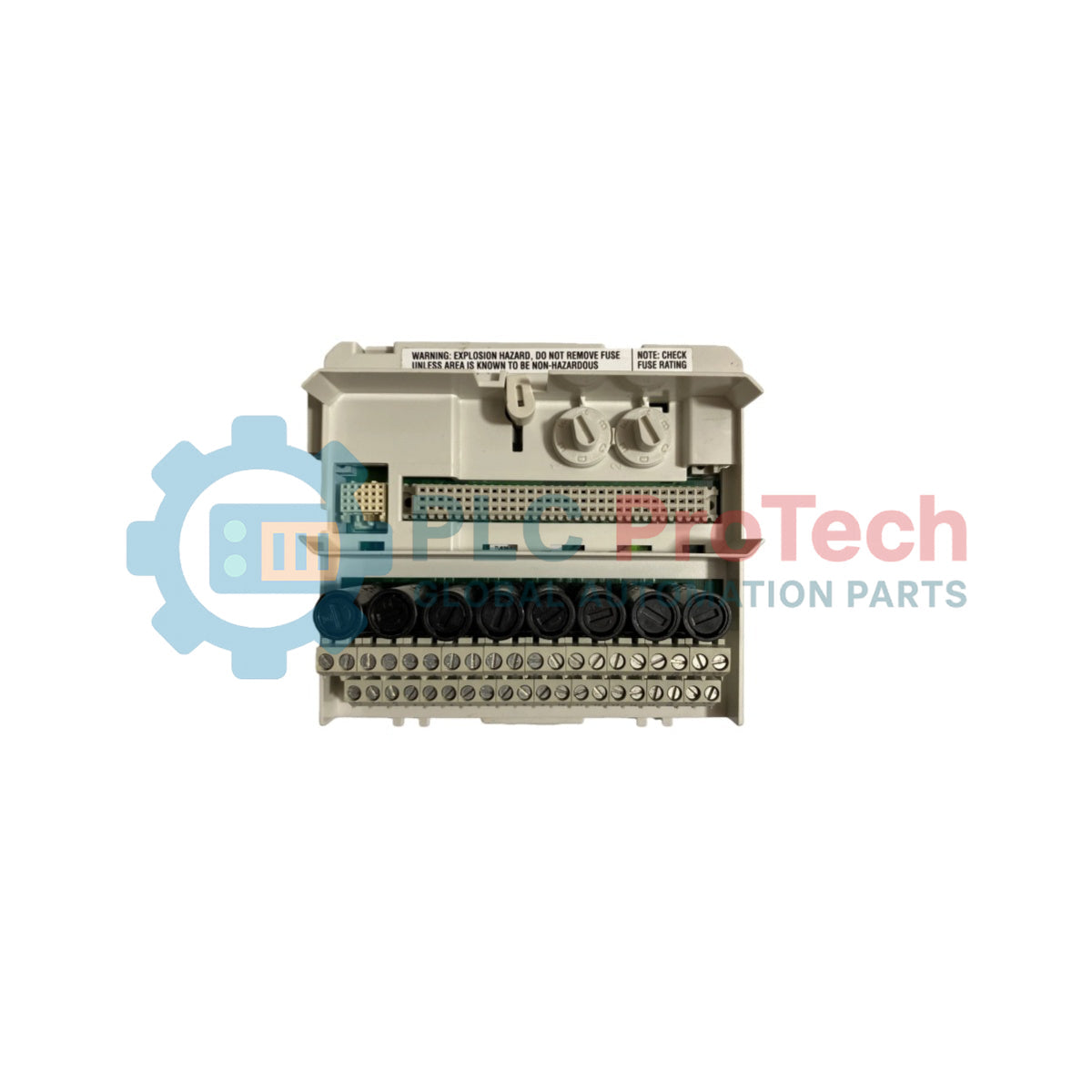

ยูนิตปลายทางโมดูลขยาย ABB TU838 3BSE008572R1 S800 I/O

ภาพรวมผลิตภัณฑ์

ABB TU838 (3BSE008572R1) คือยูนิตเทอร์มิเนชันโมดูลแบบขยายของ S800 I/O ที่ออกแบบมาสำหรับระบบควบคุมแบบกระจายของ ABB โดยเป็นอินเทอร์เฟซทางไฟฟ้าและเชิงกลระหว่างการเดินสายภาคสนามกับโมดูล S800 I/O ภายในสถาปัตยกรรม System 800xA

MTU นี้กระจายไฟเลี้ยงกระบวนการ จัดเส้นทางสัญญาณ ModuleBus และรองรับการกำหนดค่า I/O สูงสุด 16 ช่อง นิยมใช้ในสภาพแวดล้อมระบบอัตโนมัติของกระบวนการที่ต้องการการเทอร์มิเนชันสัญญาณที่เสถียรและการขยายระบบแบบโมดูลาร์

TU838 รองรับเอาต์พุตไฟเลี้ยงทรานสดิวเซอร์ที่มีฟิวส์ เส้นทางจ่ายไฟ L+ / L- แบบสำรอง และการเข้ารหัสเชิงกลเพื่อป้องกันการติดตั้งโมดูลผิด

คุณสมบัติเด่น

• ยูนิตเทอร์มิเนชัน S800 I/O แบบ 16 ช่อง

• ใช้งานร่วมกับ ABB System 800xA และ Advant OCS

• การกระจายไฟเลี้ยงทรานสดิวเซอร์ผ่านฟิวส์ในตัว

• ระบบกำหนดคีย์เชิงกลช่วยป้องกันการใส่โมดูลผิด

• ติดตั้งบนราง DIN พร้อมสลักกราวด์ในตัว

• รองรับเส้นทางไฟเลี้ยงกระบวนการ L+ / L- แบบสำรอง

• การกำหนดแอดเดรส ModuleBus ตามลำดับโดยอัตโนมัติ

• ออกแบบมาสำหรับระบบอัตโนมัติในกระบวนการอุตสาหกรรม

ข้อมูลจำเพาะทางเทคนิค

ฟังก์ชันและสถาปัตยกรรมของระบบ

TU838 ทำหน้าที่เป็นโมดูลเทอร์มิเนชันและกระจายสัญญาณแบบพาสซีฟภายในระบบ S800 I/O โดยไม่ประมวลผลสัญญาณ แต่ให้การจัดเส้นทางอย่างเป็นระบบระหว่างอุปกรณ์ภาคสนามและโมดูล I/O

การสื่อสาร ModuleBus ใช้การตรวจจับสล็อตตามลำดับ ทำให้กำหนดแอดเดรสโดยอัตโนมัติโดยไม่ต้องกำหนดค่าซอฟต์แวร์ MTU แต่ละตัวจะส่งสัญญาณตำแหน่งไปยังอุปกรณ์ตัวถัดไปในชุดอุปกรณ์บนราง DIN

นอกจากนี้ อุปกรณ์ยังจ่ายไฟเลี้ยงกระบวนการผ่านกลุ่มเอาต์พุตที่มีฟิวส์ เพื่อป้องกันอุปกรณ์เครื่องมือภาคสนามที่เชื่อมต่อจากสภาวะโหลดเกิน

แนวทางการติดตั้งและการเดินสาย

จำเป็นต้องติดตั้งอย่างถูกต้องเพื่อให้ระบบทำงานได้อย่างเสถียร

ติดตั้งอุปกรณ์บนราง DIN ขนาด 35 มม. ในแนวนอน ตรวจสอบให้แน่ใจว่าราง DIN ต่อลงดินอย่างถูกต้องโดยใช้การเชื่อมต่ออิมพีแดนซ์ต่ำกับระบบสายดินของตู้

รักษาความยาวการปอกสายไว้ที่ 7 มม. และขันสกรูขั้วต่อด้วยแรงบิด 0.5–0.6 นิวตันเมตร ใช้การแยกที่เหมาะสมระหว่างสายสัญญาณกับสายไฟ AC เพื่อลดการรบกวนทางแม่เหล็กไฟฟ้า

สายไฟภาคสนามแบ่งออกเป็น 16 ช่องสัญญาณ พร้อมเอาต์พุตทรานสดิวเซอร์ที่มีฟิวส์รวมเป็นกลุ่ม การกำหนดค่าบางรูปแบบรองรับการใช้กลุ่มฟิวส์ร่วมกัน ทั้งนี้ขึ้นอยู่กับการออกแบบโมดูล

ระบบกำหนดรหัสทางกล

TU838 มีระบบกำหนดรหัสทางกลแบบคู่ โดยแต่ละชุดมีตำแหน่งให้เลือก 6 ตำแหน่ง ทำให้มีชุดการกำหนดค่าที่เป็นไปได้ 36 รูปแบบ

ช่วยป้องกันการใส่โมดูล S800 I/O เช่น AI810, DI810 หรือ DO814 ไม่ถูกต้อง ระบบจะช่วยให้มั่นใจถึงความเข้ากันได้ทางกลและป้องกันวงจรภายในจากการสัมผัสแรงดันภาคสนามที่ไม่ถูกต้อง

ข้อกำหนดด้าน EMC และการต่อลงดิน

การทำงานที่เสถียรจำเป็นต้องมีการต่อลงดินและการออกแบบ EMC ที่เหมาะสม

ราง DIN ทำหน้าที่เป็นจุดเชื่อมต่อสายดินเชิงหน้าที่ผ่านกลไกล็อกในตัว ตู้ต้องเชื่อมต่อกับระบบต่อลงดินที่มีอิมพีแดนซ์ต่ำโดยใช้สายถักทองแดง

ควรแยกสายสัญญาณออกจากสายไฟเพื่อ минимizeการเหนี่ยวนำสัญญาณรบกวน หลีกเลี่ยงการเดินสายแรงดันสูงและแรงดันต่ำขนานกันเป็นระยะทางยาว

การใช้งาน

ABB TU838 ใช้ใน:

• ระบบอัตโนมัติสำหรับกระบวนการอุตสาหกรรม

• ระบบควบคุมอุตสาหกรรมน้ำมันและก๊าซ

• โรงไฟฟ้า

• สถาปัตยกรรม DCS ของ ABB System 800xA

• ระบบอัตโนมัติในโรงงานขนาดใหญ่

• เครือข่ายเครื่องมือวัดที่มีความสำคัญต่อความปลอดภัย

ข้อมูลการสั่งซื้อ

• รหัสผลิตภัณฑ์: 3BSE008572R1

• ประเภท ABB: TU838

• ระบบ: S800 I/O

• จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น

คำถามที่พบบ่อย

TU838 มีหน้าที่อะไรในระบบ S800 I/O?
อุปกรณ์นี้ทำหน้าที่ต่อตัวจบสัญญาณ จ่ายไฟ และกำหนดเส้นทาง ModuleBus ระหว่างสายไฟภาคสนามกับโมดูล I/O

TU838 จำเป็นต้องกำหนดค่าซอฟต์แวร์หรือไม่?
ไม่จำเป็น การกำหนดแอดเดรสของโมดูลดำเนินการโดยอัตโนมัติผ่านการส่งสัญญาณ ModuleBus แบบลำดับต่อเนื่อง

สามารถเปลี่ยนฟิวส์ได้หรือไม่?
ใช่ ฟิวส์สามารถเปลี่ยนหน้างานได้ และสามารถอัปเกรดได้ตามข้อกำหนดของการใช้งาน

จะเกิดอะไรขึ้นหากการต่อลงดินไม่ถูกต้อง?
การต่อลงดินที่ไม่เหมาะสมอาจทำให้เกิดการรบกวนทาง EMC สัญญาณไม่เสถียร หรือข้อผิดพลาดในการสื่อสารของระบบ
