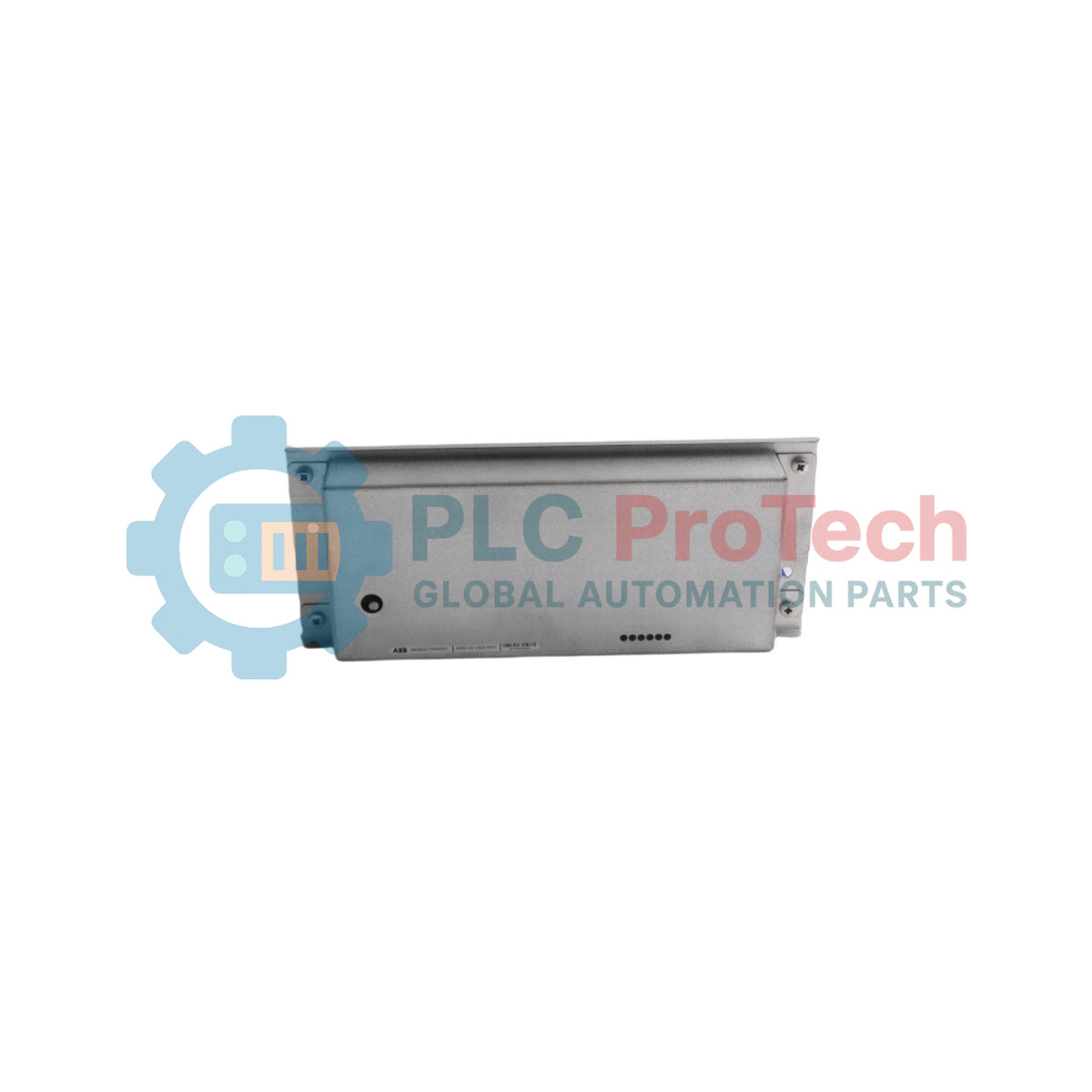

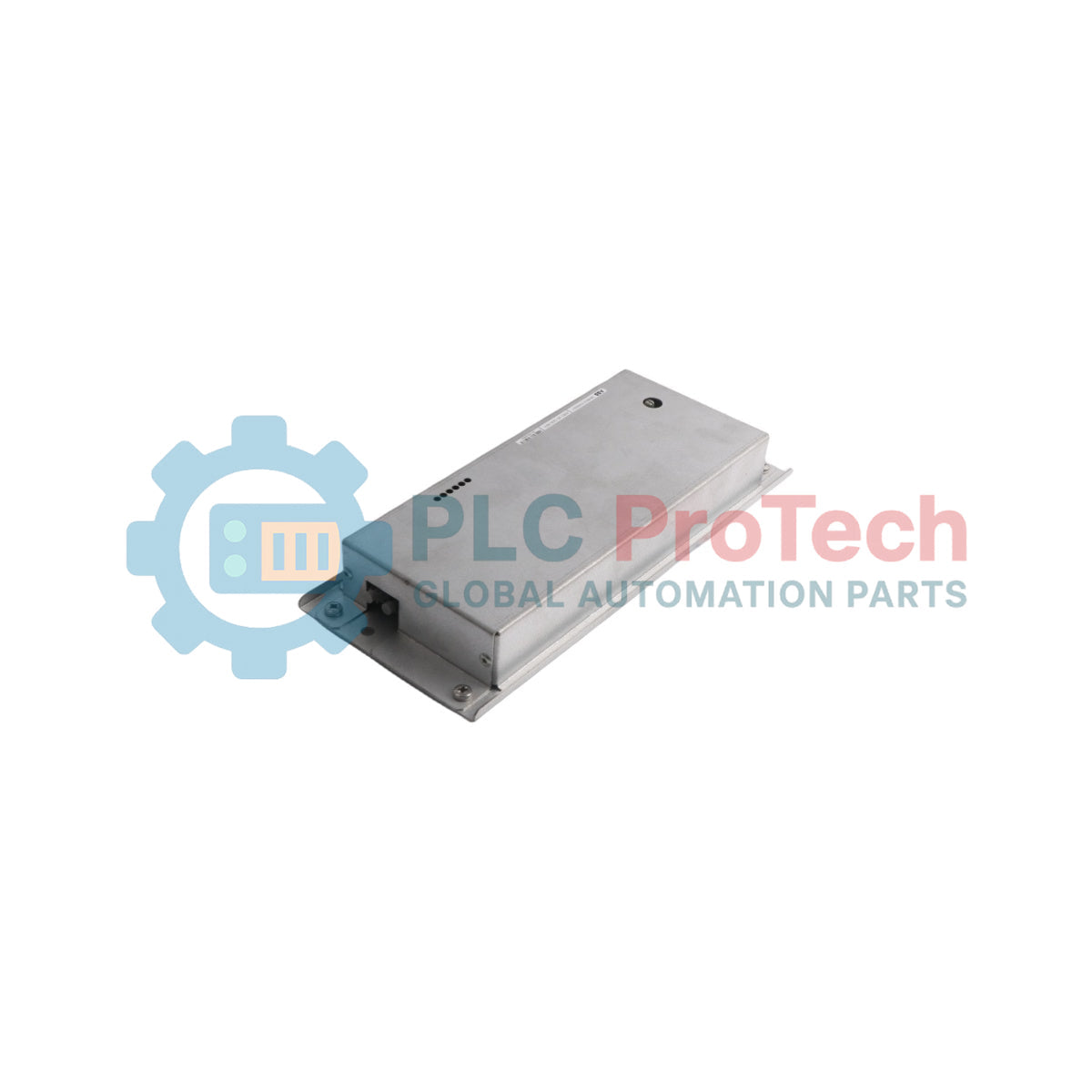

ABB 3BHB022793R0001 ซึ่งมีชื่อเรียกอย่างเป็นทางการว่า ASE2 (UD C920 AE101) คือโมดูลควบคุมไดรฟ์และสื่อสารดิจิทัลประสิทธิภาพสูงที่ออกแบบมาสำหรับระบบอัตโนมัติอุตสาหกรรมงานหนัก
โดยหลักแล้ว โมดูลนี้ทำหน้าที่เป็นหน่วยประมวลผลหลักด้านการสื่อสารและการควบคุมภายในระบบกระตุ้น ABB UNITROL ขนาดใหญ่และตัวแปลงความถี่กำลังสูงเฉพาะทาง
ชุดประกอบนี้ประกอบด้วยบอร์ดประมวลผลเฉพาะซึ่งติดตั้งอยู่ภายในตัวเรือนป้องกัน เพื่อให้มีความมั่นคงทางกลและป้องกันสัญญาณรบกวนทางไฟฟ้าความถี่สูงที่มักเกิดขึ้นในสภาพแวดล้อมของอุปกรณ์อิเล็กทรอนิกส์กำลัง
โมดูล ASE2 (UD C920 AE101) ประมวลผลอัลกอริทึมควบคุมแบบเรียลไทม์ ควบคุมพลวัตของมอเตอร์ และเชื่อมต่อโปรโตคอลการสื่อสารบัสภายนอก เพื่อรักษาการซิงโครไนซ์ข้อมูลระหว่างอุปกรณ์ภาคสนามกับระบบควบคุมแบบกระจายศูนย์ (DCS) ระดับบน
| คุณลักษณะ | รายละเอียด |
| รุ่น | ASE2 (UD C920 AE101) |
| หมายเลขชิ้นส่วน | 3BHB022793R0001 |
| แบรนด์ | ABB |
| ประเภทผลิตภัณฑ์ | โมดูลควบคุมไดรฟ์ / ชุดสื่อสารดิจิทัล |
| ความเข้ากันได้ของระบบ | ตระกูล AC 800M / ระบบกระตุ้น UNITROL |
| ประเภทตัวหุ้ม | ASE2 พร้อมชุดตัวเรือนแบบรวม |
| แรงดันไฟฟ้าขณะทำงาน | 220V ค่าพิกัด |
| สถาปัตยกรรมหน่วยความจำ | ROM บนบอร์ด |
| อินเทอร์เฟซการสื่อสาร | ลิงก์โปรโตคอลอีเทอร์เน็ตในตัว |
| อุณหภูมิขณะทำงาน | สูงสุด 55°C (อุณหภูมิแวดล้อมภายในตู้) |
| แหล่งกำเนิด | สวิตเซอร์แลนด์ / สวีเดน |
การจัดซื้อภาคอุตสาหกรรมจำเป็นต้องตรวจสอบหมายเลขชิ้นส่วนให้ถูกต้อง ต้องสั่งซื้อชิ้นส่วนทดแทนโดยใช้รหัสผลิตภัณฑ์เฉพาะและคำจำกัดความประเภทที่สอดคล้องกันอย่างเคร่งครัด เพื่อให้เฟิร์มแวร์และฮาร์ดแวร์เข้ากันได้
โมดูล ASE2 (UD C920 AE101) จัดการสัญญาณลูปควบคุมดิจิทัลความเร็วสูง
ตัวเรือนแบบรวมต้องยึดด้วยสลักเกลียวโดยตรงกับแผงย่อยสำหรับติดตั้งที่นำไฟฟ้า ซึ่งสะอาดและไม่มีการทาสี ภายในตู้
ตรวจสอบให้แน่ใจว่าตัวเรือนแร็กมีการเชื่อมต่อกราวด์อิมพีแดนซ์ต่ำกับดินไฟฟ้าหลัก
ตรวจสอบให้สายมอเตอร์กำลังสูงและสายการกระตุ้นสนามทั้งหมดอยู่ห่างจากสายสื่อสารดิจิทัลอย่างน้อย 300 มม. เพื่อลดสัญญาณรบกวนทางแม่เหล็กไฟฟ้า (EMI)
ยูนิตนี้ทำหน้าที่เป็นโมดูลคอนโทรลเลอร์ส่วนกลางระดับสูง
ไม่สามารถถอดเปลี่ยนขณะทำงาน ได้ในขณะที่บัสไดรฟ์ของระบบหรือเครือข่ายการกระตุ้นอยู่ภายใต้โหลด
ตัดแหล่งจ่ายไฟ 220V หลักและไฟเสริมทั้งหมดก่อนดำเนินการถอดฮาร์ดแวร์
เมื่อติดตั้งโมดูลทดแทน ให้ยืนยันว่าการกำหนดค่าพารามิเตอร์บนบอร์ดตรงตามแนวทางการใช้งานของระบบนั้น ๆ เพื่อป้องกันลูปการทำงานที่ไม่ตรงกัน
เนื่องจากระบบควบคุมไดรฟ์อุตสาหกรรมต้องใช้ลูปประมวลผลอย่างต่อเนื่อง โมดูลจึงสร้างความร้อนเฉพาะจุดภายในชุดตัวเรือน
ติดตั้งยูนิตในแนวตั้งภายในโครงใส่การ์ดของตู้ โดยเว้นพื้นที่อากาศว่างรอบช่องระบายอากาศอย่างน้อย 60 มม.
ตรวจสอบให้แน่ใจว่ามีการบำรุงรักษาระบบกรองอากาศของตู้ เพื่อรักษาอุณหภูมิแวดล้อมภายในให้ต่ำกว่า 55°C
ตระกูลระบบใดรองรับโมดูล ASE2 UD C920 AE101 โดยกำเนิด
โมดูลนี้ใช้งานเป็นหลักภายในระบบ ABB UNITROL สำหรับควบคุมการกระตุ้นเครื่องกำเนิดไฟฟ้า ร่วมกับไดรฟ์อุตสาหกรรมกำลังสูงและสถาปัตยกรรมระบบอัตโนมัติของกระบวนการที่ผสานรวมกับสภาพแวดล้อมคอนโทรลเลอร์ AC 800M
3BHB022793R0001 มีตัวเรือนครบชุดหรือไม่
ใช่ 3BHB022793R0001 ข้อมูลจำเพาะในแค็ตตาล็อกระบุรายละเอียดของโมดูล ASE2 ครบชุดที่ติดตั้งไว้ล่วงหน้าภายในตัวเรือนป้องกันมาตรฐานอุตสาหกรรม ซึ่งช่วยป้องกันวงจรภายในจากแรงเค้นทางโครงสร้างและการปนเปื้อนทางกายภาพ
คุณจะวินิจฉัยปัญหาการสื่อสารเบื้องต้นของยูนิตนี้ได้อย่างไร
สามารถตรวจสอบสถานะการเชื่อมต่อลิงก์ Ethernet ได้โดยตรงผ่านไฟ LED บนพอร์ต RJ45 จริง
ไฟแสดงสถานะสีเขียวคงที่ยืนยันการเชื่อมต่อฮาร์ดแวร์ ขณะที่ไฟสีเหลืองอำพันกะพริบแสดงว่ามีแพ็กเก็ตข้อมูลกำลังส่งผ่านระหว่างโปรเซสเซอร์ของไดรฟ์กับสถานีควบคุม
Global Express Shipping
Returns & Warranty
Manufacturer: ABB
Product No.: 3BHB022793R0001
Country of origin:สวิตเซอร์แลนด์
Product Type: โมดูลควบคุมไดรฟ์
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 960g
Dimensions: 30 ซม. x 12.6 ซม. x 4.5 ซม.
Shipping port: Xiamen
Warranty: 12 months
