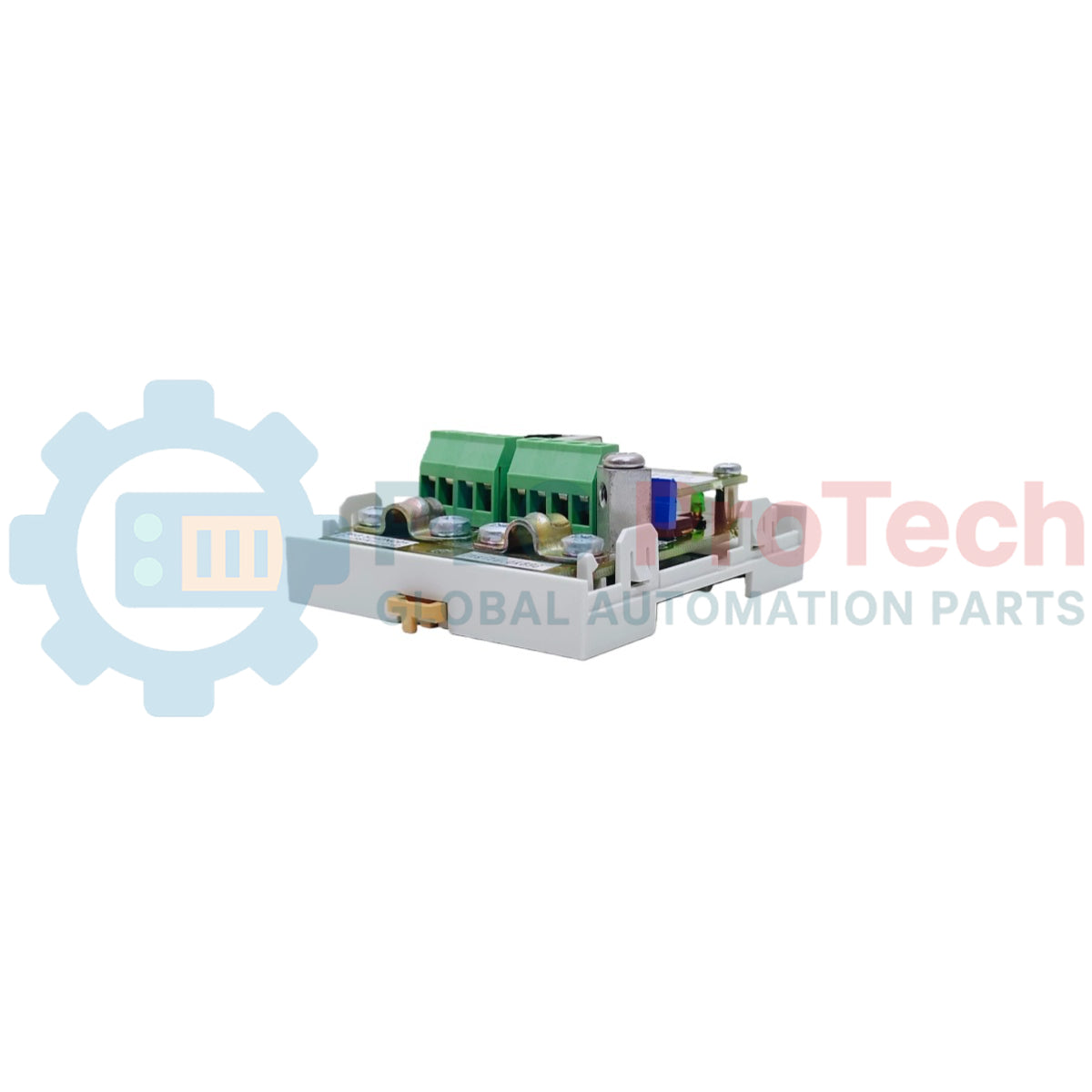

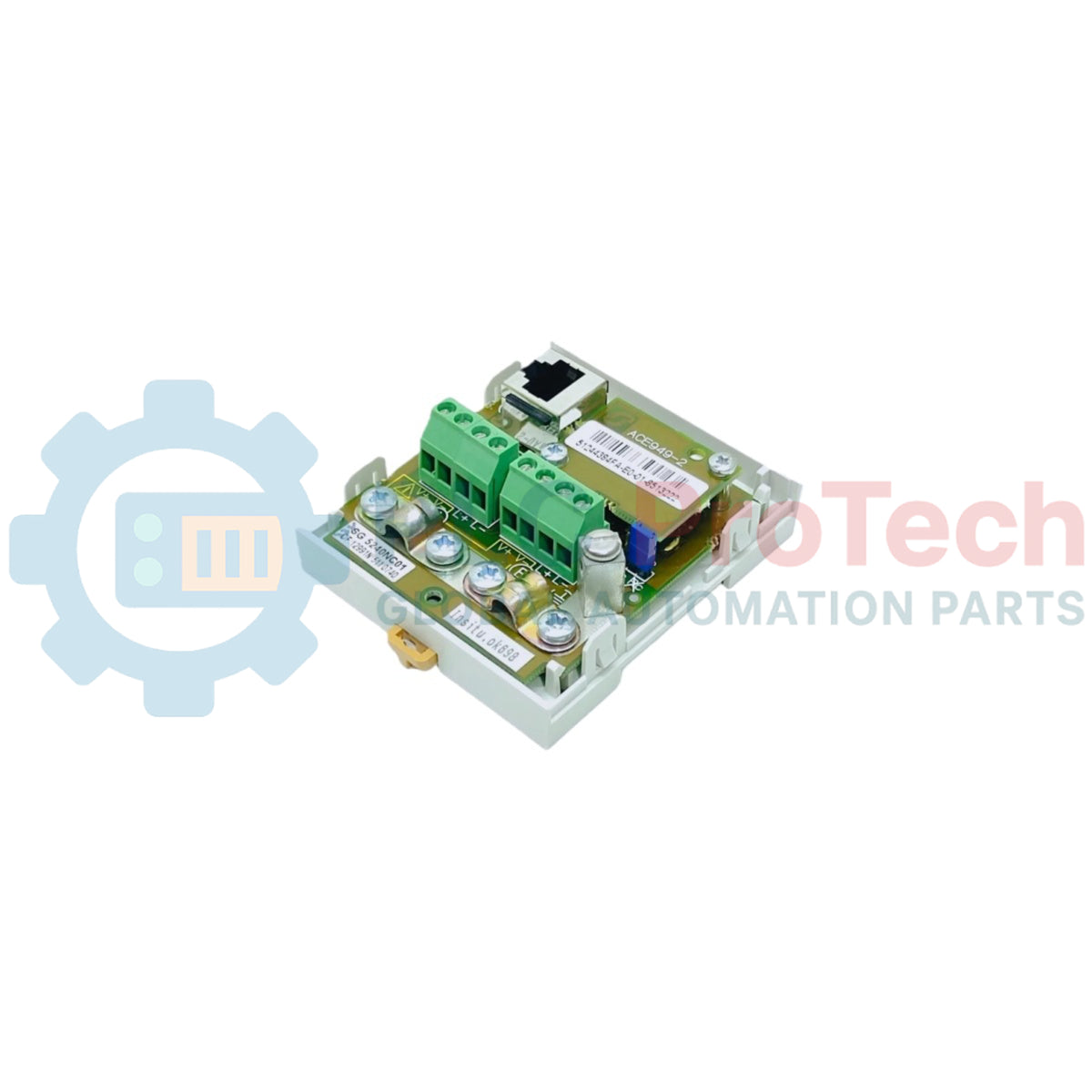

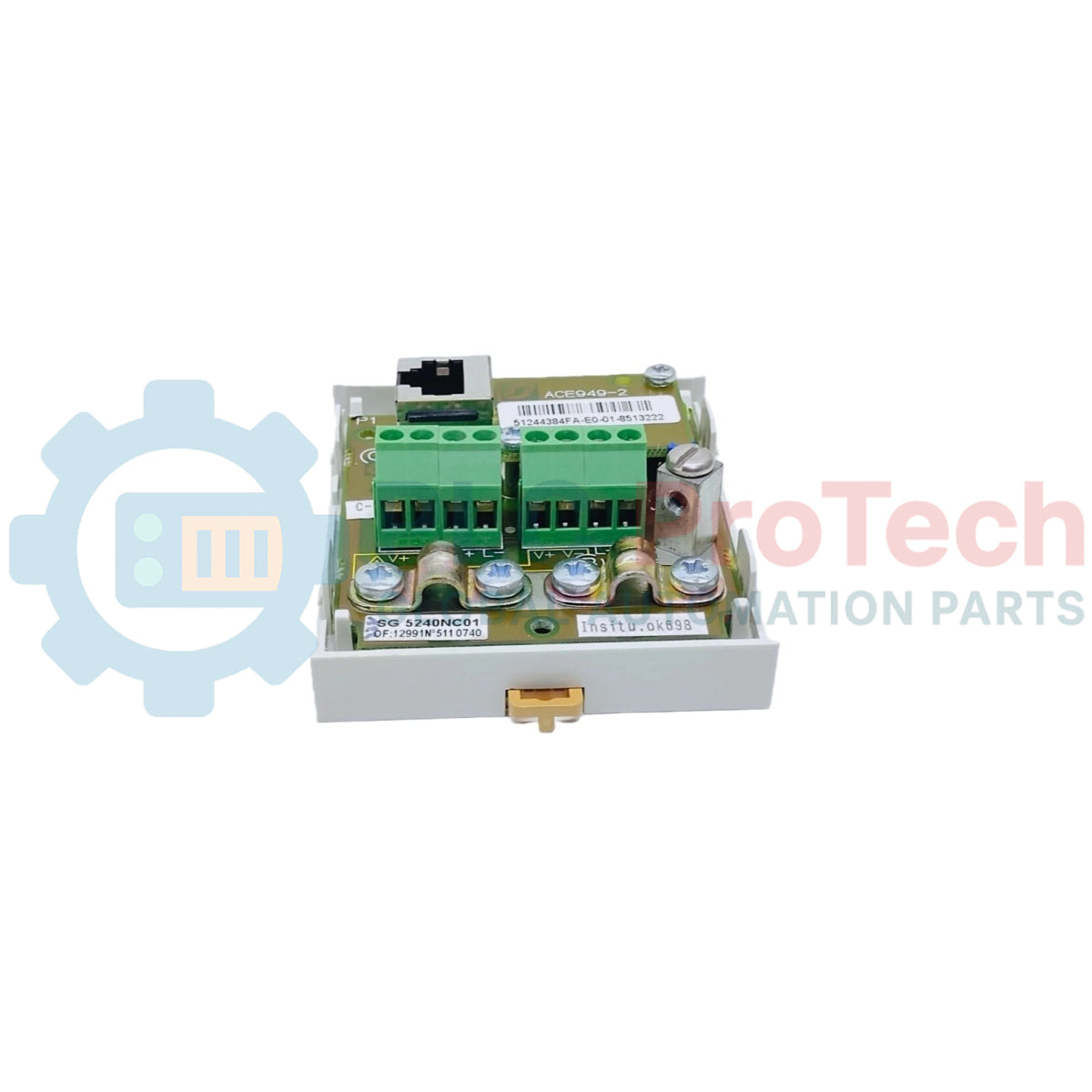

Schneider Electric ACE949-2 ทำหน้าที่เป็นสะพานการสื่อสารสำคัญสำหรับรีเลย์ป้องกันตระกูล Sepam ซึ่งรวมถึงซีรีส์ 20, 40, 60 และ 80 โมดูลนี้เป็นอินเทอร์เฟซ RS485 แบบ 2 สายประสิทธิภาพสูง ช่วยให้อุปกรณ์ป้องกันเชื่อมต่อเข้ากับเครือข่าย Modbus RTU (S-LAN หรือ E-LAN) ได้อย่างราบรื่น ในสภาพแวดล้อมการจ่ายไฟฟ้าที่ซับซ้อน ACE949-2 ช่วยให้ส่งข้อมูลแบบเรียลไทม์และตรวจสอบพารามิเตอร์ทางไฟฟ้าจากระยะไกลได้ การออกแบบกะทัดรัดสำหรับติดตั้งบนราง DIN ช่วยให้วิศวกรเพิ่มความสามารถด้านการสื่อสารของระบบอัตโนมัติในสถานีไฟฟ้าย่อยได้โดยไม่ต้องสละพื้นที่ในตู้ ด้วยการเชื่อมต่อแบบ 2 สายที่มีความเสถียร โมดูลนี้จึงเป็นโซลูชันการส่งข้อมูลทางไกลในงานอุตสาหกรรมระยะไกลที่คุ้มค่าและเชื่อถือได้
สถาปัตยกรรม ACE949-2 รองรับทั้ง S-LAN (เครือข่ายพื้นที่เฉพาะระบบ) และ E-LAN (เครือข่ายพื้นที่เฉพาะงานวิศวกรรม) ความยืดหยุ่นนี้ทำให้โมดูลทำหน้าที่เป็นทั้งเครื่องมือรายงานสำหรับระบบ SCADA และพอร์ตเฉพาะสำหรับงานวิศวกรรมระยะไกลและการตั้งค่าพารามิเตอร์ผ่านซอฟต์แวร์ได้พร้อมกัน
โมดูลนี้ออกแบบมาเพื่อประสิทธิภาพในงานอุตสาหกรรม โดยทำงานได้ในช่วงแรงดันไฟฟ้ากว้างตั้งแต่ 12 V DC ถึง 24 V DC พร้อมระบบจัดการการใช้พลังงานอัจฉริยะ ใช้กระแสเพียง 16 mA ในโหมดรับสัญญาณ และสูงสุด 40 mA ระหว่างการส่งข้อมูล ทำให้เกิดภาระความร้อนภายในตู้ครอบน้อยที่สุด
Schneider ออกแบบ ACE949-2 ให้ทนทานต่อสภาพแวดล้อมที่รุนแรงของสถานีไฟฟ้าย่อย ฮาร์ดแวร์เป็นไปตามมาตรฐาน IEC 60255-21 ที่เข้มงวดด้านการสั่นสะเทือน แรงกระแทก และกิจกรรมแผ่นดินไหว (ระดับ 2) เพื่อให้มั่นใจว่าลิงก์การสื่อสารยังคงทำงานได้แม้เกิดการรบกวนทางกลหรือเหตุการณ์แผ่นดินไหว
ไฟ LED แสดงสถานะที่ติดตั้งด้านหน้าช่วยให้มองเห็นกิจกรรมของลิงก์ได้ทันที เครื่องมือวินิจฉัยระดับฮาร์ดแวร์นี้ช่วยให้เจ้าหน้าที่บำรุงรักษาตรวจสอบสถานะการสื่อสารได้อย่างรวดเร็ว ช่วยลดเวลาในการแก้ไขปัญหาระหว่างการทดสอบเดินระบบหรือเมื่อเครือข่ายขัดข้องได้อย่างมาก
| คุณสมบัติ | รายละเอียดข้อมูลจำเพาะ |
| ชื่อรุ่น | ACE949-2 (อ้างอิง: 59642) |
| ความเข้ากันได้ | Sepam ซีรีส์ 20, 40, 48, 60, 80, 80 NPP |
| อินเทอร์เฟซเครือข่าย | RS485 - 2 สาย |
| โปรโตคอล | Modbus RTU (E-LAN หรือ S-LAN) |
| แรงดันไฟฟ้าของแหล่งจ่ายที่กำหนด | 12 V DC / 24 V DC (+/- 10%) |
| การติดตั้ง | ราง DIN แบบสมมาตร |
| อุณหภูมิขณะทำงาน | -25°C ถึง 70°C |
| อุณหภูมิขณะทำงาน | 0.1 กก. |
| ขนาด | 88 มม. (H) x 72 มม. (W) x 30 มม. (D) |
| ความทนทานต่อแผ่นดินไหว | 2 Gn (แนวนอน), 1 Gn (แนวตั้ง) |
ประสิทธิภาพของสายเคเบิลจะแตกต่างกันตามแรงดันไฟฟ้าของแหล่งจ่ายและจำนวนอุปกรณ์ที่เชื่อมต่อ เพื่อความน่าเชื่อถือสูงสุด โปรดปฏิบัติตามข้อจำกัดด้านระยะทางต่อไปนี้:
แหล่งจ่ายไฟ 24 V DC: รองรับระยะทางสูงสุด 1000 ม. สำหรับอุปกรณ์ 5 เครื่อง หรือ 375 ม. สำหรับอุปกรณ์ 25 เครื่อง
แหล่งจ่าย 12 V DC: รองรับระยะสูงสุด 320 ม. สำหรับอุปกรณ์ 5 ตัว หรือ 125 ม. สำหรับอุปกรณ์ 25 ตัว
ใช้สายคู่บิดเกลียวแบบมีชีลด์เสมอเพื่อลดการรบกวนทางแม่เหล็กไฟฟ้า
ACE949-2 ต้องมีจุดเชื่อมต่อสายดินโดยเฉพาะเพื่อรักษาความสมบูรณ์ของสัญญาณ ใช้ขั้วต่อแบบสกรูสำหรับสายถักทองแดงชุบดีบุก (6…100 mm²) หรือสายเคเบิลมาตรฐาน (2.5…50 mm²) ตรวจสอบให้แน่ใจว่าความยาวสายดินน้อยกว่า 0.2 เมตร และขันให้แน่นด้วยแรงบิด 2.2 N.m
ติดตั้งโมดูลบนราง DIN แบบสมมาตรภายในตู้เดียวกับรีเลย์ Sepam เว้นระยะห่างรอบชุดอุปกรณ์ให้เพียงพอเพื่อช่วยระบายความร้อน แม้ชุดอุปกรณ์จะใช้พลังงานต่ำ
ACE949-2 เป็นมาตรฐานอุตสาหกรรมสำหรับยืดอายุการใช้งานของระบบป้องกันที่ใช้ Sepam จุดเด่นหลักคือ ความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC) โดยผ่านการทดสอบกับคลื่นสั่นแบบมีการหน่วง 2.5 kV และสัญญาณทรานเชียนต์ความเร็วสูง 4 kV จึงแทบไม่ไวต่อสัญญาณรบกวนทางไฟฟ้าที่พบได้ทั่วไปในสภาพแวดล้อมของสวิตช์เกียร์แรงดันสูง แม้ Schneider จะประกาศยุติการจำหน่ายในอนาคต (ธันวาคม 2026) แต่ ACE949-2 ยังคงเป็นอะไหล่สำรองแบบ "ติดตั้งแทนได้ทันที" ที่จำเป็นสำหรับโครงสร้างพื้นฐานเดิม ช่วยให้ระบบรุ่นเก่ายังคงสื่อสารได้อย่างสมบูรณ์และเป็นไปตามข้อกำหนดด้านความปลอดภัยจนถึงปี 2030 และหลังจากนั้น
Q1: เอกสารข้อมูลระบุว่า ACE949-2 จะยุติการจำหน่ายในเร็ว ๆ นี้ ฉันควรซื้ออยู่หรือไม่
A1: ได้ Schneider Electric ให้คำมั่นว่าจะให้การสนับสนุน "End-of-Service" จนถึงวันที่ 31 ธันวาคม 2030 สำหรับการติดตั้ง Sepam Series ที่มีอยู่ ACE949-2 คืออะไหล่ทดแทน OEM ที่ตรงรุ่นและจำเป็น เพื่อรักษาความสมบูรณ์ของระบบโดยไม่ต้องออกแบบสถาปัตยกรรมการสื่อสารใหม่ทั้งหมด
Q2: ฉันสามารถใช้ ACE949-2 กับเครือข่าย RS485 แบบ 4 สายได้หรือไม่
A2: ไม่ ACE949-2 ได้รับการออกแบบมาโดยเฉพาะสำหรับเครือข่าย RS485 แบบ 2 สาย หากระบบของคุณต้องใช้การกำหนดค่าแบบ 4 สาย คุณต้องเลือกโมดูลอินเทอร์เฟซแบบ 4 สายที่เหมาะสม (เช่น ACE950) เพื่อให้มั่นใจว่าสามารถใช้งานร่วมกับโปรโตคอลได้
Q3: แรงดันไฟเลี้ยงส่งผลต่อความยาวเครือข่ายของฉันอย่างไร
A3: แรงดันไฟเลี้ยงแปรผันโดยตรงกับระยะสายเคเบิลที่อนุญาต การใช้แหล่งจ่ายไฟ 24 V DC ช่วยเพิ่มระยะใช้งานได้เกือบสามเท่าเมื่อเทียบกับแหล่งจ่ายไฟ 12 V DC (เช่น 750 ม. เทียบกับ 180 ม. สำหรับอุปกรณ์ 10 ตัว) ซึ่งมีความสำคัญต่อโรงงานอุตสาหกรรมขนาดใหญ่
Q4: LED ที่แผงด้านหน้ามีความสำคัญอย่างไร
A4: LED ช่วยตรวจสอบกิจกรรมการเชื่อมต่อแบบเรียลไทม์ LED ที่กะพริบยืนยันว่าการโพลข้อมูล Modbus RTU สำเร็จ ทำให้ระบุได้อย่างรวดเร็วว่าความล้มเหลวในการสื่อสารเกิดจากฮาร์ดแวร์/การเดินสาย หรือการกำหนดค่าซอฟต์แวร์
