Manufacturer: Allen-Bradley
Product No.: 1734-OB4E
Country of origin:สิงคโปร์
Product Type: โมดูลเอาต์พุตดิจิทัล
Payment: T/T, Western Union
Weight: 33g
Dimensions: 56.6 x 12.1 x 77.5 มม. (สูง x W x ลึก)
Shipping port: Xiamen
Warranty: 12 months

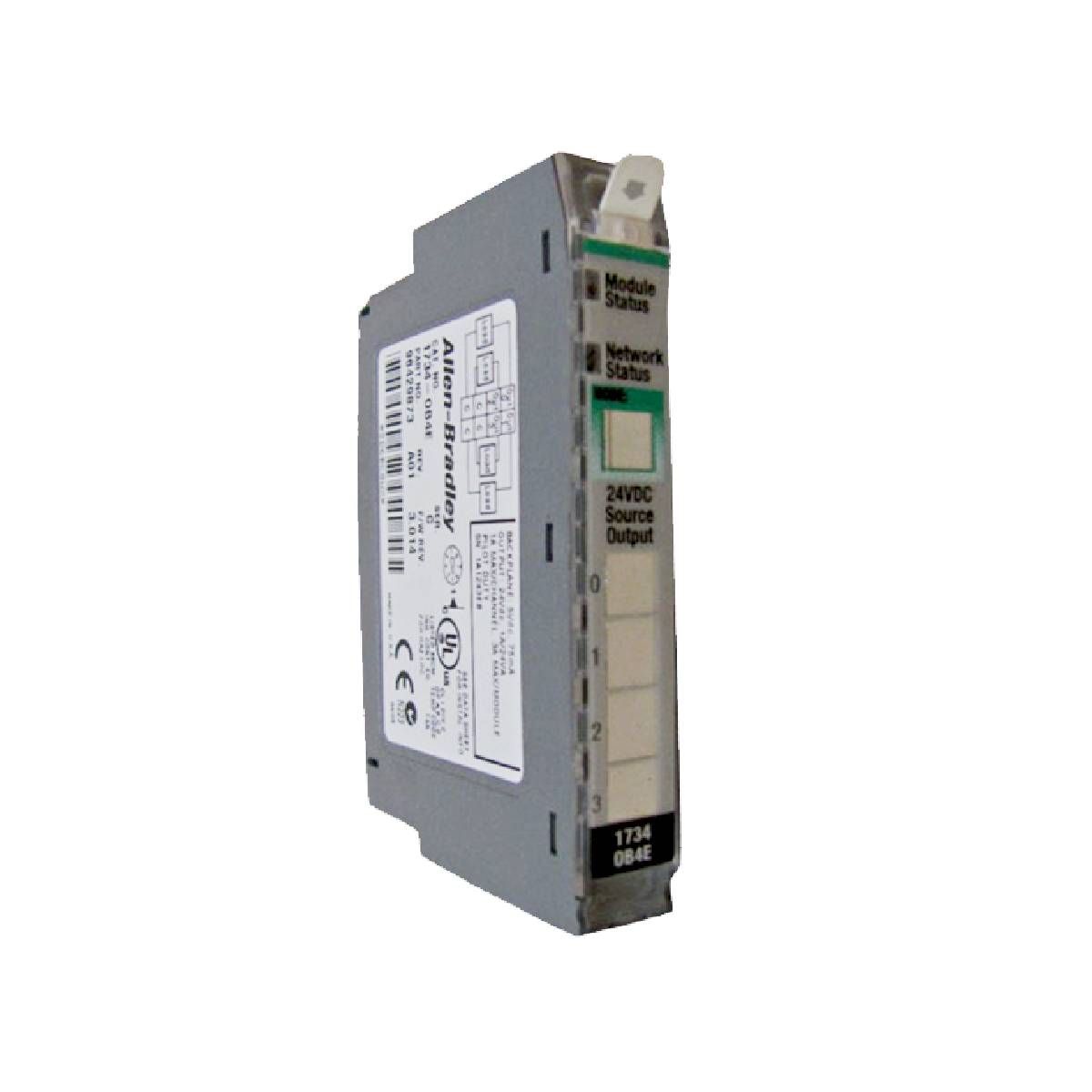

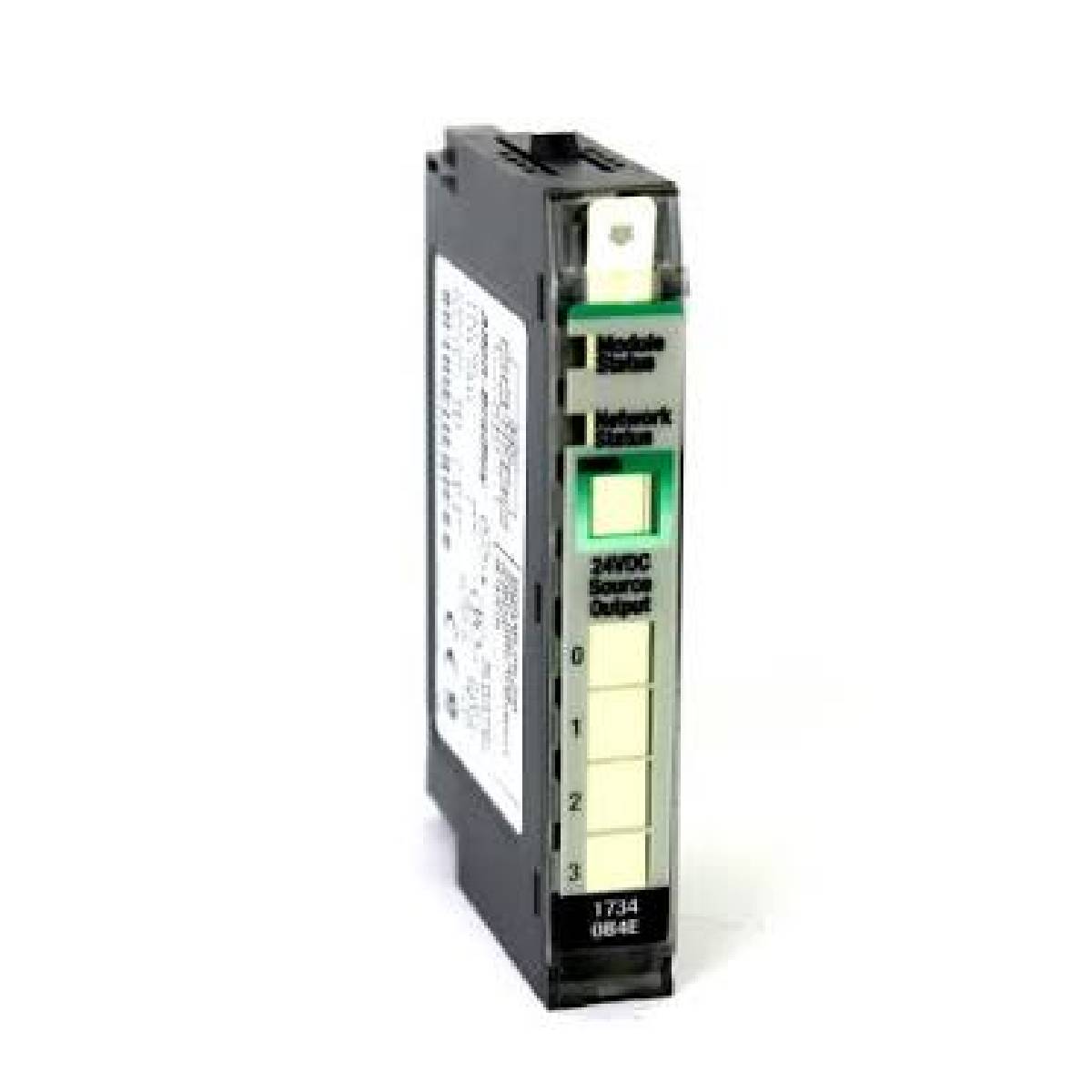

1734-OB4E เป็นโมดูลเอาต์พุตดิจิทัลแบบจ่ายกระแส 4 ช่อง 24V DC ที่ออกแบบมาเพื่อใช้งานภายในระบบ Allen-Bradley POINT I/O โมดูล 1734-OB4E มีเอาต์พุตที่ไม่แยกวงจรและมีการป้องกันทางอิเล็กทรอนิกส์ 4 เอาต์พุต จัดเป็นกลุ่มเดียว โมดูลทำงานด้วยแหล่งจ่ายไฟภายนอก 24V DC พิกัด และมีการป้องกันลัดวงจรและโอเวอร์โหลดสำหรับโหลดภาคสนามที่เชื่อมต่อ โมดูลเชื่อมต่อผ่านเครือข่ายอุตสาหกรรมโดยใช้อะแดปเตอร์ DeviceNet, PROFIBUS, ControlNet หรือ EtherNet/IP จึงเหมาะสำหรับการใช้งาน I/O แบบกระจายเพื่อควบคุมอุปกรณ์ภาคสนาม เช่น โซลินอยด์ รีเลย์ และไฟแสดงสถานะ
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Allen-Bradley / Rockwell Automation |
| รุ่น | 1734-OB4E |
| จำนวนเอาต์พุต | 4 (1 กลุ่ม กลุ่มละ 4), ไม่แยกวงจร, แบบจ่ายกระแส |
| แรงดันในสถานะเปิด, ต่ำสุด | 10V DC |
| แรงดันในสถานะเปิด, พิกัด | 24V DC |
| แรงดันในสถานะเปิด, สูงสุด | 28.8V DC |
| แรงดันตกคร่อมในสถานะเปิด, สูงสุด | 0.2V DC |
| กระแสในสถานะเปิด, ต่ำสุด | 1.0 mA ต่อช่องสัญญาณ |
| กระแสรั่วในสถานะปิด, สูงสุด | 0.5 mA ที่ 28.8V DC |
| การหน่วงสัญญาณเอาต์พุต, ปิดเป็นเปิด / เปิดเป็นปิด | สูงสุด 0.1 มิลลิวินาที |
| พิกัดกระแสเอาต์พุต, ต่อเอาต์พุต | 1.0 A |
| พิกัดกระแสเอาต์พุต, สูงสุดต่อโมดูล | 3.0 A |
| กระแสกระชาก | 2 A เป็นเวลา 10 มิลลิวินาที ทำซ้ำได้ทุก 3 วินาที |
| แรงดันแหล่งจ่ายไฟ DC ภายนอก, พิกัด | 24V DC |
| ช่วงแรงดันไฟฟ้าแหล่งจ่ายไฟ DC ภายนอก | 10...28.8V DC |
| กระแสแหล่งจ่ายไฟ DC ภายนอก | 16 mA |
| กระแส POINTBus, สูงสุด | 75 mA ที่ 5V DC |
| การสูญเสียกำลังไฟที่ 28.8V DC, สูงสุด | 1.2 W |
| การคายความร้อนที่ 28.8V DC, สูงสุด | 4.1 BTU/ชม. |
| แรงดันไฟฟ้าการแยกวงจร | 50V (ต่อเนื่อง), ฉนวนเสริมแรง, ทดสอบที่ 2500V DC เป็นเวลา 60 วินาที ระหว่างด้านภาคสนามกับระบบ |
| ชุดฐานการเดินสายที่เข้ากันได้ | 1734-TB, 1734-TBS, 1734-TOP, 1734-TOPS, 1734-TB3, 1734-TB3S, 1734-TOP3, 1734-TOP3S |
| ตำแหน่งสวิตช์กุญแจ | 1 |
| แรงบิดสกรูฐานขั้วต่อ | 0.8 N-m (7 ปอนด์-นิ้ว) |
| อุณหภูมิขณะทำงาน | -20...55 องศาเซลเซียส (-4...131 องศาฟาเรนไฮต์) |
| อุณหภูมิขณะไม่ทำงาน | -40...+85 องศาเซลเซียส (-40...+185 องศาฟาเรนไฮต์) |
| ความชื้นสัมพัทธ์ | 5...95% ไม่ควบแน่น |
| การสั่นสะเทือนขณะทำงาน | 5 g @ 10...500 Hz |
| การกระแทก ขณะทำงาน / ขณะไม่ทำงาน | 30 g / 50 g |
| ขนาด (สูง x กว้าง x ลึก) | 56.6 x 12.1 x 77.5 มม. (2.23 x 0.48 x 3.05 นิ้ว) |
| น้ำหนักโดยประมาณ | 33.17 กรัม (1.17 ออนซ์) |
| UPC | 612598205288 |
| ประเทศต้นกำเนิด | สิงคโปร์ |
| ระยะเวลารอคอยโดยประมาณ | 5 วัน |
| วิธี LCA | สอดคล้องตาม ISO 14040/44 |
| วิธีการประเมินผลกระทบ | EF 3.0 (รอยเท้าสิ่งแวดล้อม) สอดคล้องกับ ESPR |
| ฐานข้อมูลที่ใช้ | Ecoinvent 3.10 |
| ไฟฟ้าในระยะการใช้งาน | ส่วนผสมไฟฟ้าจากโครงข่ายเฉลี่ยของยุโรป (EU-40) |
| ตั้งแต่แหล่งกำเนิดถึงหน้าประตูโรงงาน | 3.73E+00 กก. CO2 เทียบเท่า |
| ตั้งแต่แหล่งกำเนิดถึงหลุมฝังกลบ | 7.14E+01 กก. CO2 เทียบเท่า |
| ขาพินของคอนเน็กเตอร์ | ฟังก์ชัน |
|---|---|
| 0 | ขั้วต่อเอาต์พุตช่อง 0 (Out 0) |
| 1 | ขั้วต่อเอาต์พุตช่อง 1 (Out 1) |
| 2 | ขั้วต่อเอาต์พุตช่อง 2 (Out 2) |
| 3 | ขั้วต่อเอาต์พุตช่อง 3 (Out 3) |
| 4 | ขั้วต่อร่วม (C) |
| 5 | ขั้วต่อร่วม (C) |
| 6 | ขั้วต่อร่วม (C) |
| 7 | ขั้วต่อร่วม (C) |
