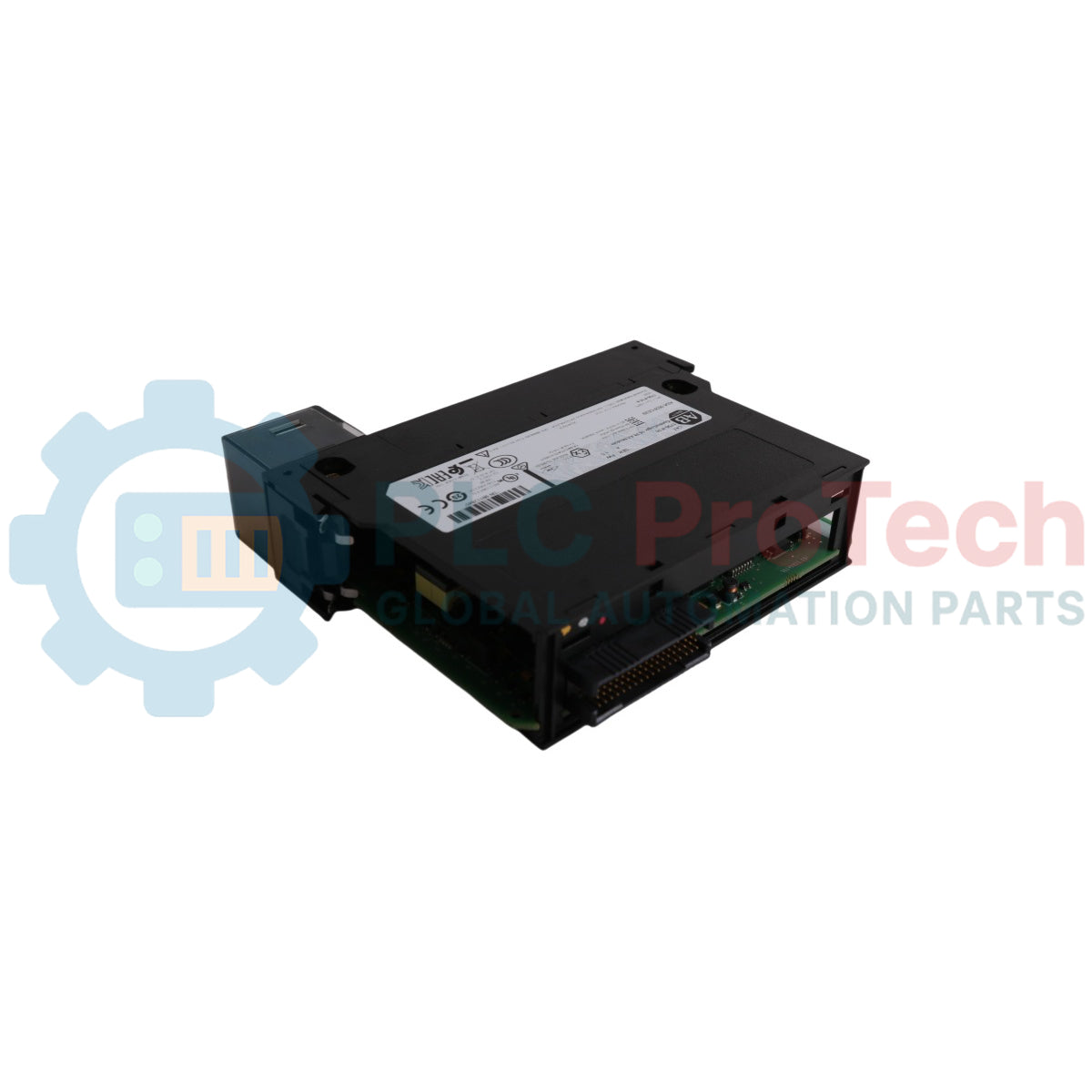

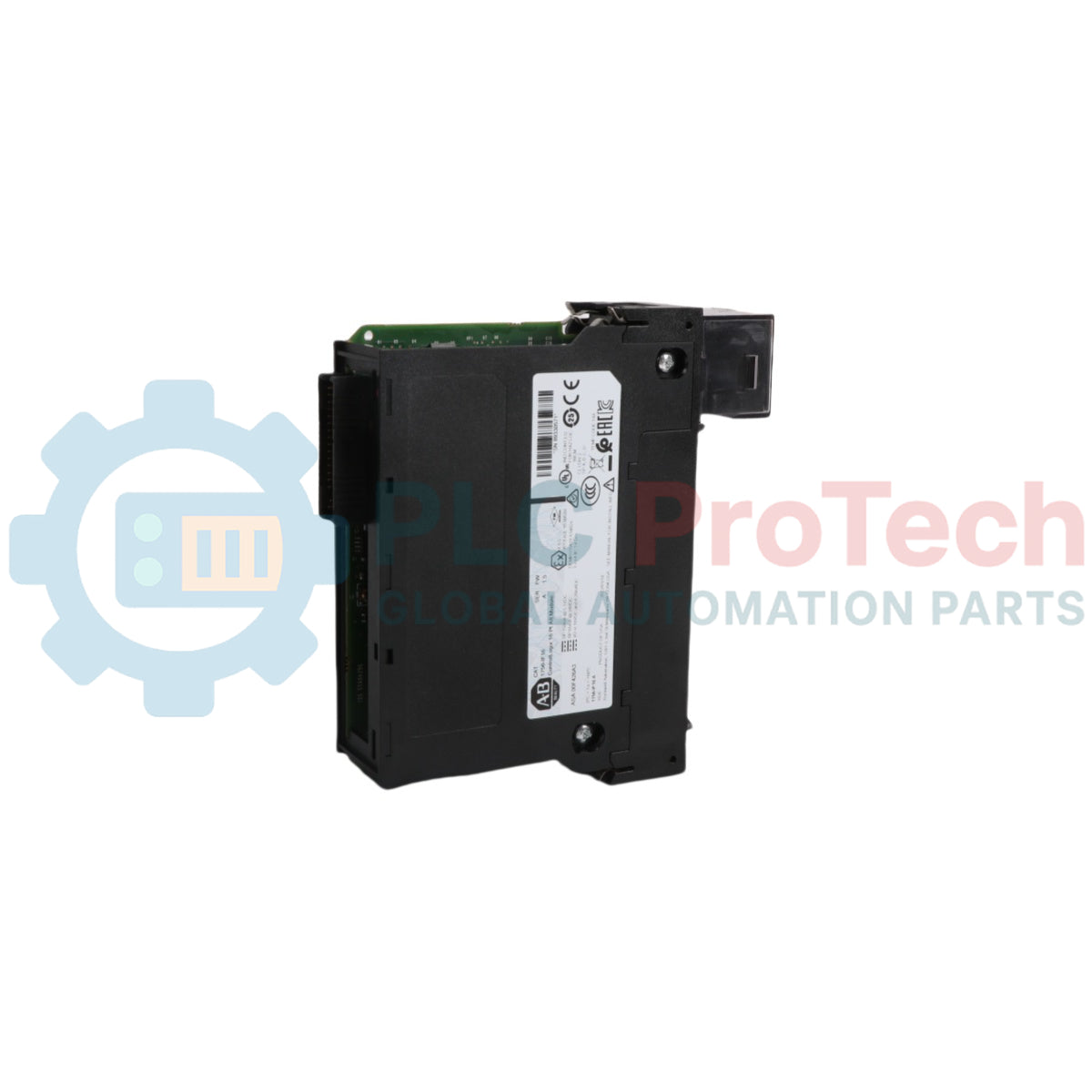

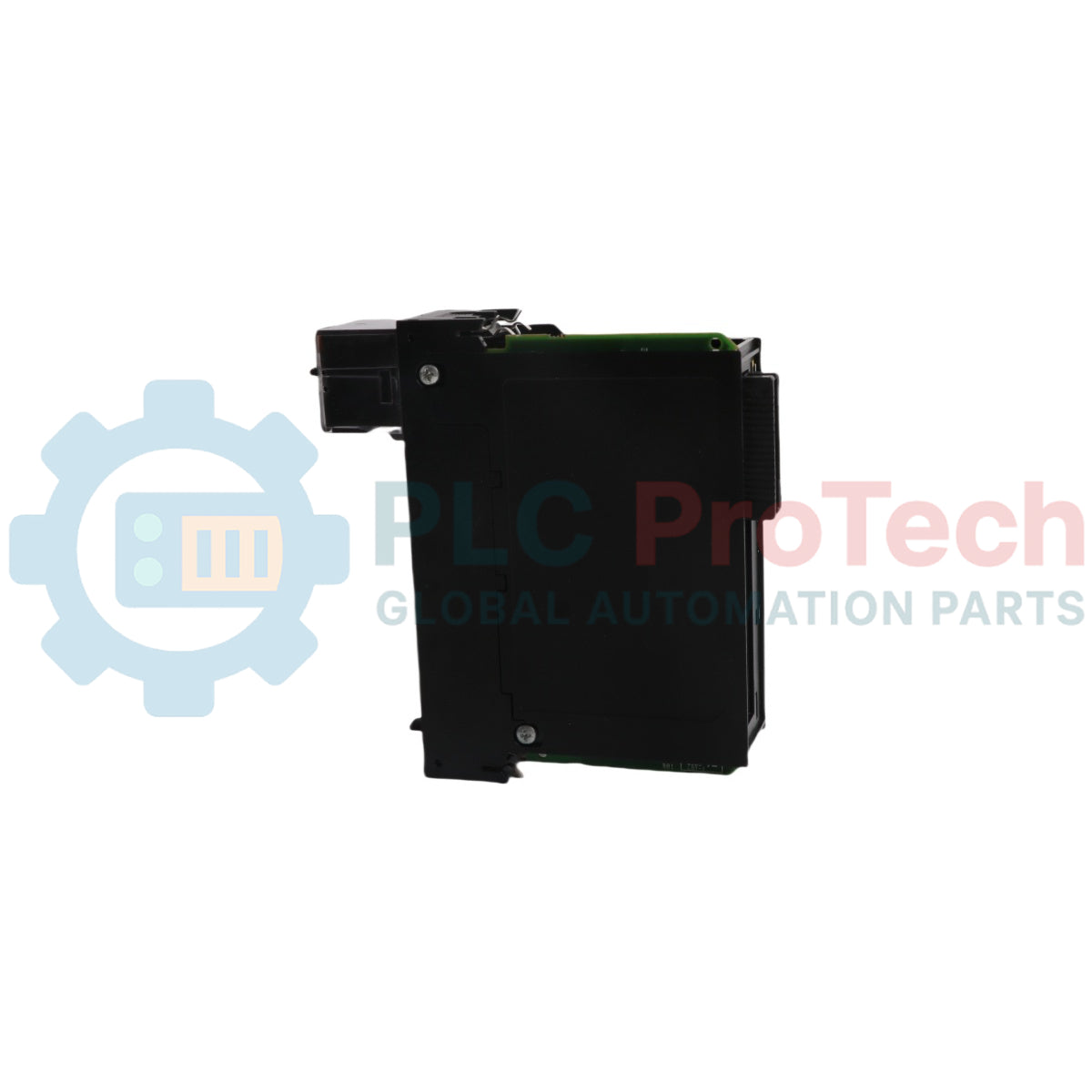

โมดูลอินพุตแอนะล็อก ControlLogix Allen-Bradley 1756-IF16K

Only 5 item(s) left in stock

Manufacturer: Allen-Bradley
Product No.: 1756-IF16K
Country of origin:สหรัฐอเมริกา
Product Type: โมดูลอินพุตแอนะล็อก
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 210g
Dimensions: 145 mm x 135 mm x 35 mm (H x W x D)
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

Allen-Bradley 1756-IF16K เป็นโมดูลอินพุตแรงดัน/กระแสแอนะล็อกแบบไม่แยกวงจร พร้อมเคลือบสารป้องกันสภาพแวดล้อม ออกแบบมาสำหรับใช้งานภายในระบบ ControlLogix โดย 1756-IF16K จะแปลงสัญญาณภาคสนามแบบแอนะล็อกเป็นค่าดิจิทัลเพื่อให้คอนโทรลเลอร์ ControlLogix นำไปใช้งาน รองรับการเดินสายแบบซิงเกิลเอนด์ ดิฟเฟอเรนเชียล และดิฟเฟอเรนเชียลความเร็วสูง จึงมีความยืดหยุ่นสำหรับข้อกำหนดการเชื่อมต่อด้านภาคสนามของระบบที่หลากหลาย ด้วยการใช้รูปแบบการสื่อสารแบบ Producer/Consumer โมดูลจึงมัลติคาสต์ข้อมูลผ่านแบ็กเพลนของแชสซีโดยไม่จำเป็นต้องให้คอนโทรลเลอร์เรียกอ่านข้อมูลอย่างต่อเนื่อง

คุณสมบัติ

ตัวเลือกเคลือบสารป้องกันสภาพแวดล้อม ซึ่งระบุด้วยส่วนต่อท้ายหมายเลขแค็ตตาล็อก "K" เพื่อเพิ่มการป้องกันในสภาพแวดล้อมอุตสาหกรรมที่รุนแรง
รองรับการถอดและใส่ขณะมีไฟ (RIUP) สำหรับการเปลี่ยนโมดูลและเทอร์มินัลบล็อกแบบถอดได้โดยไม่ต้องหยุดการทำงานของระบบ
การกำหนดค่าช่องอินพุตที่ยืดหยุ่น: 16 ช่องแบบซิงเกิลเอนด์, 8 ช่องแบบดิฟเฟอเรนเชียล หรือ 4 ช่องแบบดิฟเฟอเรนเชียลความเร็วสูง
รองรับรูปแบบข้อมูลที่ผู้ใช้กำหนดค่าได้ ได้แก่ เลขทศนิยมแบบ IEEE 32 บิต และจำนวนเต็มมีเครื่องหมาย 16 บิต
กำหนดค่าพารามิเตอร์การสุ่มตัวอย่างแบบเรียลไทม์ (RTS) และช่วงเวลาร้องขอแพ็กเก็ต (RPI) ได้ เพื่อการอัปเดตระบบควบคุมที่สอดคล้องกัน
มีตัวกรองดิจิทัลในตัวและแบนด์วิดท์ตัวกรองของตัวแปลงแอนะล็อกเป็นดิจิทัลของโมดูลที่เลือกได้ (10 Hz, 50/60 Hz, 100 Hz, 250 Hz, 1000 Hz)
คุณสมบัติการเตือนภัยของช่องขั้นสูง ได้แก่ การเตือนภัยกระบวนการ (สูงมาก, สูง, ต่ำ, ต่ำมาก) พร้อมเดดแบนด์ การเตือนภัยอัตราการเปลี่ยนแปลง และการตรวจจับสายขาด
มีประทับเวลาแบบวนรอบในตัว (ตัวจับเวลา 15 บิต ความละเอียดระดับมิลลิวินาที) และรองรับการเข้าถึงเวลาระบบที่ประสานร่วมกัน (CST)

การใช้งาน

ระบบควบคุมกระบวนการแบบกระจาย (DCS) และสถาปัตยกรรมตัวควบคุมลอจิกแบบโปรแกรมได้ (PLC)
การตรวจสอบเซนเซอร์ภาคสนามแบบลูปแรงดันและกระแสที่มีความหนาแน่นสูง
การตรวจสอบกระบวนการความเร็วสูงที่ต้องการอัตราการอัปเดตสัญญาณแอนะล็อกที่รวดเร็ว
การใช้งานในอุตสาหกรรมที่ต้องการการเคลือบสารป้องกันสภาพแวดล้อมเพื่อรองรับสภาวะแวดล้อมที่รุนแรง

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ข้อมูลจำเพาะ
ผู้ผลิต	Allen-Bradley / Rockwell Automation
หมายเลขแค็ตตาล็อก	1756-IF16K
ประเภทผลิตภัณฑ์	โมดูล I/O แอนะล็อก ControlLogix
จำนวนอินพุต	16 แบบซิงเกิลเอนด์, 8 แบบดิฟเฟอเรนเชียล หรือ 4 แบบดิฟเฟอเรนเชียลความเร็วสูง
ช่วงแรงดันอินพุต	-10...+10V, 0...5V, 0...10V
ช่วงกระแสอินพุต	0...20 mA
ความละเอียดของโมดูล	16 บิต
ค่าความละเอียด	+/-10.25V: 320 uV/ครั้ง; 0...10.25V: 160 uV/ครั้ง; 0...5.125V: 80 uV/ครั้ง; 0...20.5 mA: 0.32 uA/ครั้ง
รูปแบบข้อมูล	เลขทศนิยมแบบ IEEE 32 บิต, จำนวนเต็มมีเครื่องหมาย 16 บิต
การตั้งค่าตัวกรองโมดูล (-3 dB)	10 Hz, 50/60 Hz (ค่าเริ่มต้น), 100 Hz, 250 Hz, 1000 Hz
อินเทอร์เฟซแบ็กเพลน	ขั้วต่อแบ็กเพลนแชสซี ControlLogix
การประทับเวลา	ประทับเวลาแบบวนรอบ 15 บิต (ความละเอียด 1 ms), ประทับเวลา CST 64 บิต

แนวทางการติดตั้ง

การติดตั้งและการต่อลงกราวด์แชสซี: ติดตั้งโมดูลในสล็อตว่างใดก็ได้ของแชสซี 1756 ControlLogix ที่ต่อลงกราวด์แล้ว
การต่อสายเข้าขั้ว: ใช้เทอร์มินัลบล็อกแบบถอดได้ของ ControlLogix ที่เข้ากันได้ (รุ่น RTB 1756-TBCH, 1756-TBNH, 1756-TBSH, 1756-TBS6H) หรือโมดูลอินเทอร์เฟซ Bulletin 1492 (IFM) และสายเคเบิล
การเลือกวิธีเดินสาย: เลือกการเดินสายแบบซิงเกิลเอนด์เพื่อให้มีจำนวนช่องสูงสุด (16 ช่อง) โดยใช้กราวด์ร่วม การเดินสายแบบดิฟเฟอเรนเชียล (8 ช่อง) เพื่อเพิ่มภูมิคุ้มกันต่อสัญญาณรบกวน หรือโหมดดิฟเฟอเรนเชียลความเร็วสูง (4 ช่อง)
การป้องกัน ESD: ปฏิบัติตามข้อควรระวังด้านการคายประจุไฟฟ้าสถิตอย่างเคร่งครัด โดยสัมผัสวัตถุที่ต่อลงกราวด์หรือสวมสายรัดข้อมือที่ได้รับการรับรองก่อนจับแผงวงจรของโมดูลหรือขาพินของขั้วต่อ
การกำหนดตำแหน่งคีย์: ใช้ช่องกำหนดตำแหน่งเชิงกลบนโมดูลและ RTB เพื่อป้องกันการเชื่อมต่อชุดสายไฟที่ไม่ถูกต้อง

Product Image	Model Number / Title	Condition	Availability	Action
	โมดูลเพิ่มประสิทธิภาพระบบสำรองของ ControlLogix Allen-Bradley 1756-RM2	Original New	In Stock	View Details

Key Features:

#Analog Input Module #ControlLogix

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

What wiring methods are supported by the module?

The module supports single-ended, differential, and high-speed mode differential wiring configurations.

What data formats can be selected during configuration?

The module supports IEEE 32-bit floating point and 16-bit signed integer data formats.

Does the device support removal under power?

Yes, the module features Removal and Insertion Under Power (RIUP), allowing it to be replaced while power is applied.

การจัดส่งด่วนทั่วโลก

การจัดส่งมาตรฐาน: 4-6 วันทำการ ผ่าน DHL, FedEx และ UPS
จัดส่งด่วน: จัดส่งในวันเดียวกันสำหรับคำสั่งซื้อที่มีในสต็อกและสั่งก่อนเวลา 14:00 น. (GMT+8)
ครอบคลุมทั่วโลก: ให้บริการมากกว่า 150 ประเทศ รวมถึงการจัดส่งด่วนไปยังซาอุดีอาระเบียและสหรัฐอาหรับเอมิเรตส์

การคืนสินค้าและการรับประกัน

การรับประกัน 30 วัน: รับคืนสินค้าที่มีในสต็อกในบรรจุภัณฑ์เดิมที่ปิดผนึกจากโรงงาน
การรับประกัน 12 เดือน: อะไหล่อุตสาหกรรมทุกชิ้นได้รับการรับประกันทางเทคนิคจากผู้เชี่ยวชาญของเรา

คำสั่งซื้อจะถูกดำเนินการและจัดส่งในวันจันทร์ถึงวันศุกร์ (ไม่รวมวันหยุดราชการ)

สำหรับคุณสมบัติครบถ้วน ค่าธรรมเนียมการเติมสินค้าใหม่ และรายละเอียดการคืนสินค้าระหว่างประเทศ กรุณาดูที่เว็บไซต์อย่างเป็นทางการของเรา นโยบายการคืนเงินและการคืนสินค้า .
