Allen-Bradley

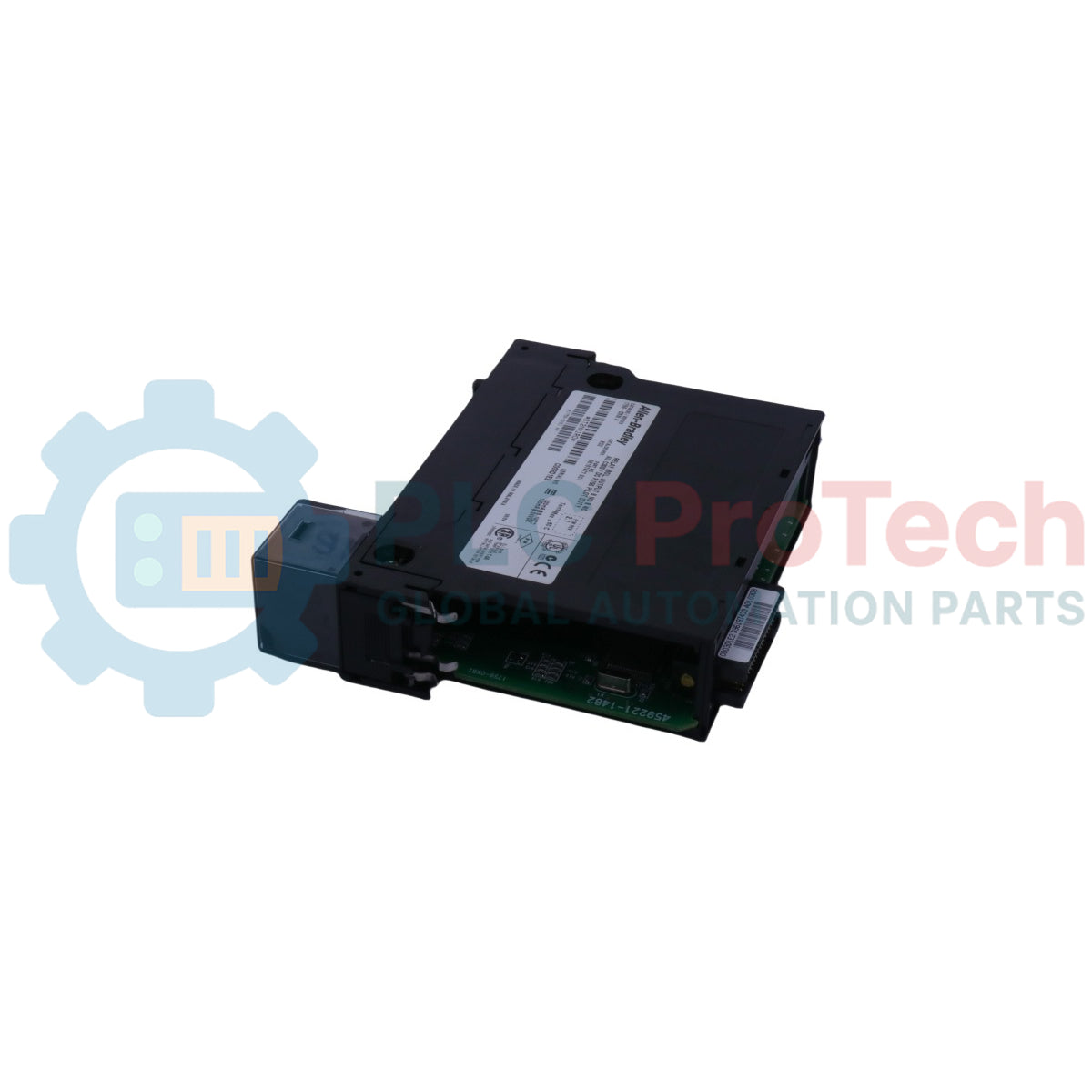

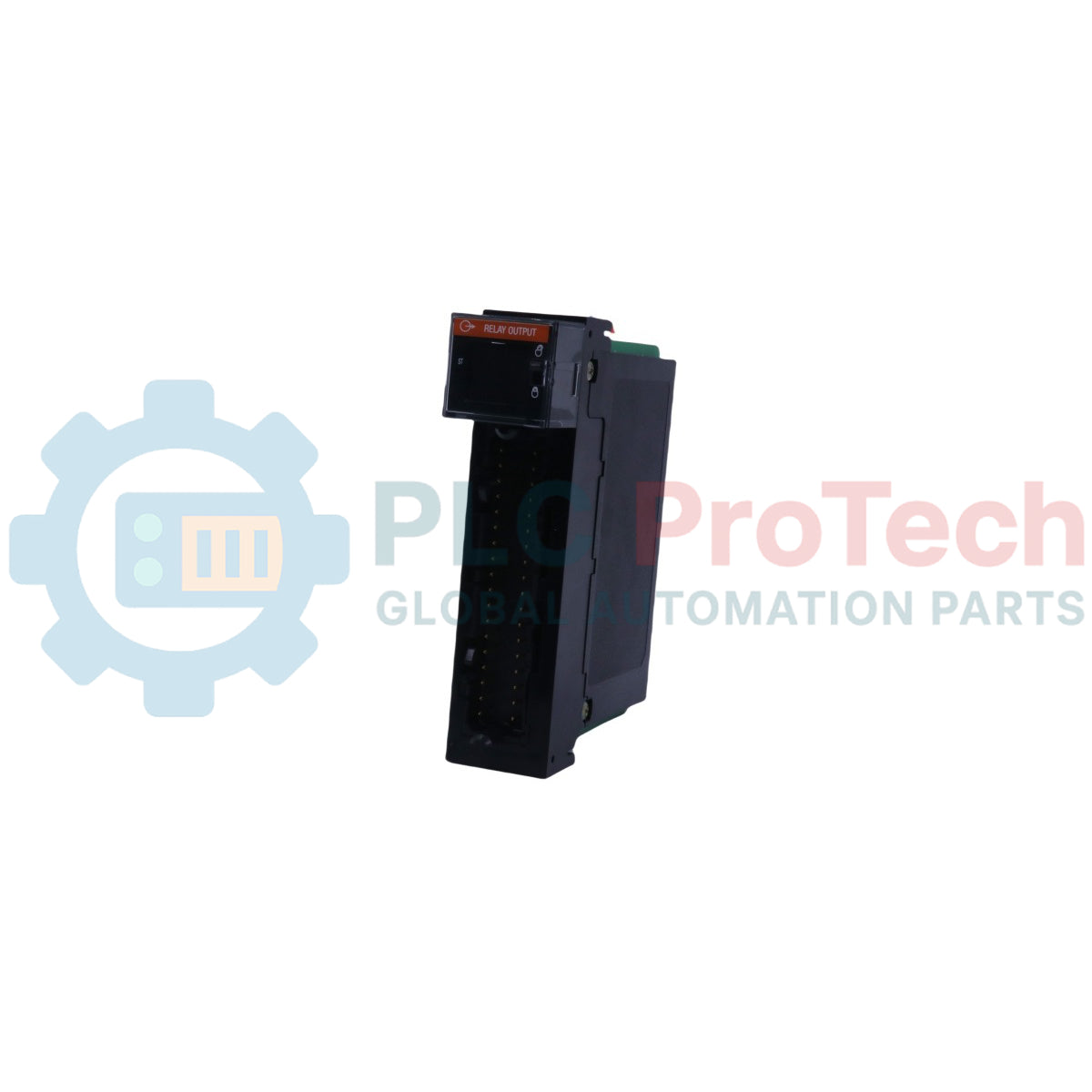

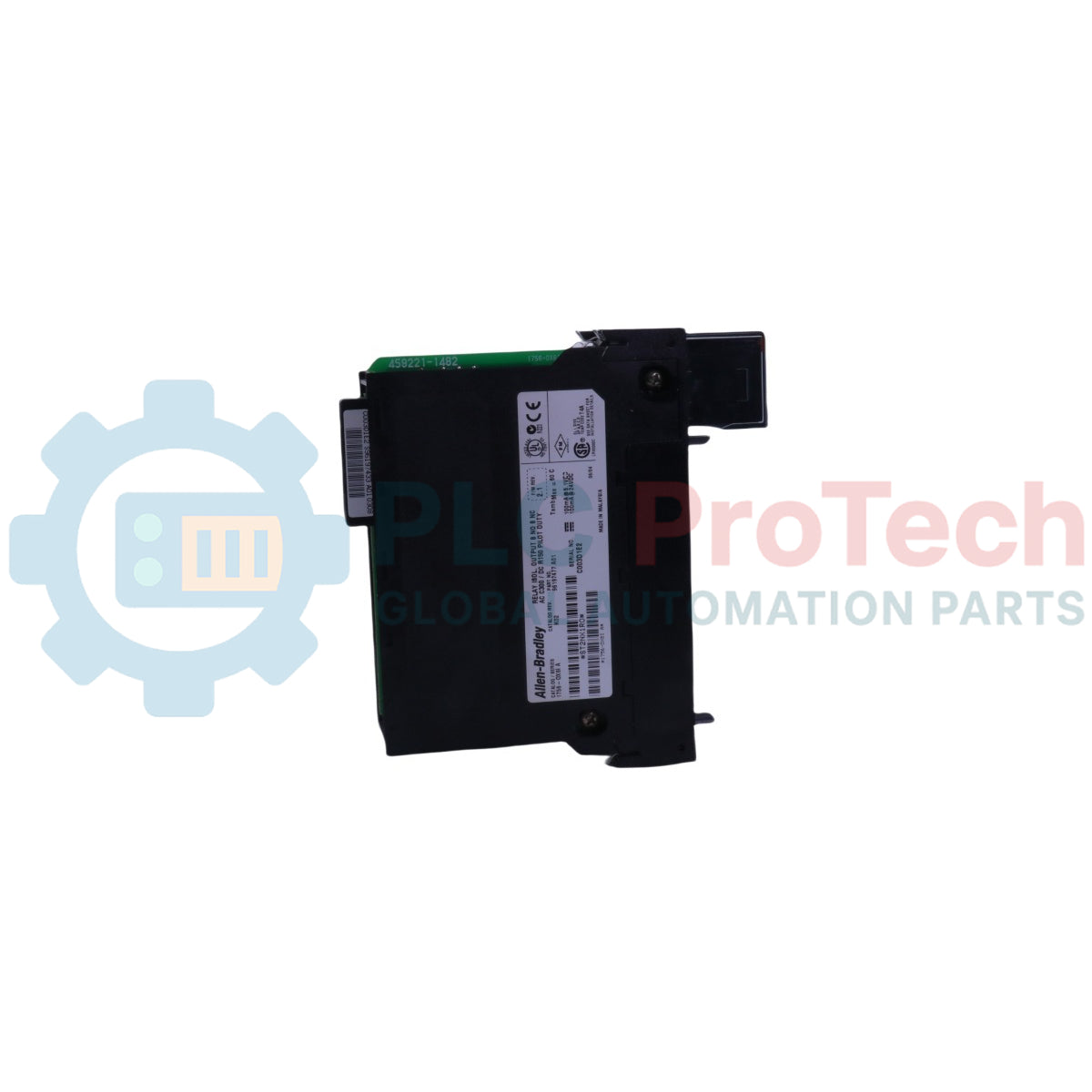

Allen-Bradley 1756-OX8I โมดูล I/O ดิจิทัล ControlLogix

SKU 1756-OX8I

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Allen-Bradley
Product No.: 1756-OX8I
Origin สหรัฐอเมริกา
Product Type: โมดูล I/O ดิจิทัล
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 0.26 kg
Dimensions: 3.5 ซม. x 14 ซม. x 14.5 ซม.
Shipping port: Xiamen
Warranty: 12 months

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

ปริมาณ

Call sales Contact

Product Description

โมดูล Allen-Bradley 1756-OX8I มีหน้าสัมผัสดิจิทัลเอาต์พุตที่แยกจากกันจำนวนแปดจุด ออกแบบมาเพื่อใช้งานร่วมกับระบบ ControlLogix อุปกรณ์นี้รองรับช่วงแรงดันไฟฟ้าทั้ง AC และ DC จึงสามารถควบคุมการใช้งานทางอุตสาหกรรมที่หลากหลายได้ 1756-OX8I มีกลุ่มเอาต์พุตที่แยกจากกันเป็นรายจุด ช่วยให้การทำงานในสภาพแวดล้อมทางไฟฟ้าที่ซับซ้อนมีความปลอดภัยและเชื่อถือได้ ออกแบบมาให้ใช้งานร่วมกับแบ็กเพลนของ ControlLogix ได้อย่างราบรื่น โมดูลนี้ช่วยให้ติดตั้งและบำรุงรักษาในสถาปัตยกรรมระบบอัตโนมัติได้ง่าย เหมาะสำหรับการใช้งานที่ต้องการเอาต์พุตหน้าสัมผัสที่แข็งแรง เช่น การสั่งงานด้วยรีเลย์ การแสดงสถานะ และการควบคุมมอเตอร์ขนาดเล็ก การออกแบบแบบแยกจากกันช่วยลดกราวด์ลูปและเพิ่มภูมิคุ้มกันต่อสัญญาณรบกวน จึงเหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมที่มีความต้องการสูง

คุณสมบัติ

มีหน้าสัมผัสรีเลย์ 8 จุดแบบ N.O. (ปกติเปิด)
กลุ่มเอาต์พุตที่แยกจากกันเป็นรายจุด (สองจุดต่อกลุ่ม) เพื่อลดสัญญาณรบกวนทางไฟฟ้า
รองรับช่วงแรงดันไฟฟ้ากว้าง: AC (10...240V) หรือ DC (5...125V)
พิกัดโหลดควบคุมสูง (C300/R150) เพื่อการสวิตช์ที่เชื่อถือได้
มีไฟแสดงสถานะสำหรับโหมดขัดข้องและเอาต์พุตตามกำหนดเวลา
การกำหนดคีย์อิเล็กทรอนิกส์ด้วยซอฟต์แวร์เพื่อป้องกันการติดตั้งโมดูลไม่ถูกต้อง
การออกแบบตัวเครื่องแบบเปิดเพื่อระบายความร้อนได้อย่างมีประสิทธิภาพ

การใช้งาน

การควบคุมรีเลย์ โซลินอยด์ และคอนแทคเตอร์ภายนอก
การจ่ายเอาต์พุตสถานะสำหรับเครื่องมือวัดกระบวนการ
การขับไฟแสดงสถานะหรือสัญญาณเตือนแบบเสียง
การเชื่อมต่อกับเครื่องจักรที่ไม่ได้ควบคุมด้วย PLC ในระบบไฮบริด
การควบคุมการสตาร์ต/หยุดมอเตอร์ขนาดเล็กในวงจรที่แยกจากกัน

ข้อมูลจำเพาะทางเทคนิค

แอตทริบิวต์	ค่า
เอาต์พุต	8 N.O. (ปกติเปิด), แยกจากกันเป็นรายจุด (สองจุดต่อกลุ่ม)
พิกัดโหลดควบคุม	C300/R150
ช่วงแรงดันไฟฟ้าที่ใช้งาน	5...125V DC10...240V AC
พิกัดกระแสหน้าสัมผัส	1 A @ 5...30V DC0.5 A @ 48V DC0.22 A @ 125V DC1.5 A @ 250V AC 50/60 Hz0.75 A @ 480V AC 50/60 Hz
เวลาหน่วงเอาต์พุต	ปิดเป็นเปิด: สูงสุด 13 มิลลิวินาทีเปิดเป็นปิด: สูงสุด 13 มิลลิวินาที
กระแสไฟที่ใช้	@ 5.1V: 800 mA@ 24V: 100 mA
กำลังไฟรวมจากแบ็กเพลน	2.9 W
การสูญเสียกำลัง สูงสุด	3.1 W @ 60 องศาเซลเซียส (140 องศาฟาเรนไฮต์)
การกระจายความร้อน	10.57 BTU/ชม.
กระแสรั่วไหลในสถานะปิด	0 mA
กระแสโหลดขั้นต่ำ	10 mA ต่อจุด
ความต้านทานหน้าสัมผัสเริ่มต้น สูงสุด	100 mOhm @ 6V 1A
ความถี่การสวิตช์ สูงสุด	1 ครั้ง/3 วินาที (0.3 Hz ที่โหลดพิกัด)
เวลาเด้งเฉลี่ย	1.2 มิลลิวินาที
อายุการใช้งานหน้าสัมผัสที่คาดหมาย	300,000 รอบสำหรับโหลดความต้านทาน 100,000 รอบสำหรับโหลดเหนี่ยวนำ
เอาต์พุตตามกำหนดเวลา	การซิงโครไนซ์ภายใน 167.6 มิลลิวินาที อ้างอิงเวลาระบบที่ประสานกัน
สถานะในโหมดขัดข้องต่อจุด	คงสถานะล่าสุด เปิดหรือปิด (ค่าเริ่มต้นคือปิด)
สถานะในโหมดโปรแกรมต่อจุด	คงสถานะล่าสุด เปิดหรือปิด (ค่าเริ่มต้นคือปิด)
แรงดันไฟฟ้าการแยก	250V (ต่อเนื่อง), ฉนวนพื้นฐาน, เอาต์พุตถึงแบ็กเพลน และเอาต์พุตถึงเอาต์พุต
การกำหนดคีย์โมดูล	กำหนดค่าด้วยซอฟต์แวร์อิเล็กทรอนิกส์
การฟิวส์	ไม่มีการป้องกัน แนะนำให้ใช้ IF6H ที่มีฟิวส์เพื่อช่วยป้องกันเอาต์พุต
เทอร์มินัลบล็อกแบบถอดได้	1756-TBCH1756-TBS6H
การกำหนดคีย์ RTB	กลไกที่ผู้ใช้กำหนด
ความกว้างสล็อต	1
ประเภทสายไฟ	p(1)
ประเภทตู้	ไม่มี (แบบเปิด)
รหัสอุณหภูมิอเมริกาเหนือ	T4A

(1) ใช้ข้อมูลประเภทตัวนำนี้สำหรับวางแผนการเดินสายตัวนำตามที่อธิบายไว้ในคู่มือการติดตั้งระดับระบบ โปรดดูแนวทางการเดินสายและการต่อลงดินระบบอัตโนมัติทางอุตสาหกรรม เอกสารเผยแพร่ 1770-4.1

ข้อมูลจำเพาะด้านสภาพแวดล้อม

แอตทริบิวต์	ค่า
อุณหภูมิขณะทำงาน	0...60 degC (32...140 degF)IEC 60068-2-1 (การทดสอบ Ab. ความเย็นขณะทำงาน)IEC 60068-2-2 (การทดสอบ Bb. ความร้อนแห้งขณะทำงาน)IEC 60068-2-14 (การทดสอบ Nb. การเปลี่ยนแปลงอุณหภูมิอย่างฉับพลันขณะทำงาน)
อุณหภูมิขณะไม่ทำงาน	-40...85 degC (-40...+185 degF)IEC 60068-2-1 (การทดสอบ Ab. ความเย็นขณะไม่ทำงาน แบบไม่ได้บรรจุหีบห่อ)IEC 60068-2-2 (การทดสอบ Bb. ความร้อนแห้งขณะไม่ทำงาน แบบไม่ได้บรรจุหีบห่อ)IEC 60068-2-14 (การทดสอบ Na. การเปลี่ยนแปลงอุณหภูมิอย่างฉับพลันขณะไม่ทำงาน แบบไม่ได้บรรจุหีบห่อ)
ความชื้นสัมพัทธ์	5...95% ไม่ควบแน่นIEC 60068-2-30 (การทดสอบ Db. ความร้อนชื้นแบบไม่ได้บรรจุหีบห่อ)
การสั่นสะเทือน	2 g @ 30...500 HzIEC 60068-2-6 (การทดสอบ Fc. ขณะทำงาน)
แรงกระแทกขณะทำงาน	30 gIEC 60068-2-27 (การทดสอบ Ea. แรงกระแทกขณะทำงาน แบบไม่ได้บรรจุหีบห่อ)
แรงกระแทกขณะไม่ทำงาน	50 gIEC 60068-2-27 (การทดสอบ Ea. แรงกระแทกขณะไม่ทำงาน แบบไม่ได้บรรจุหีบห่อ)
การปล่อยคลื่นรบกวน	IEC 61000-6-4
ภูมิคุ้มกันต่อ ESD	การคายประจุแบบสัมผัส 6 kVการคายประจุในอากาศ 8 kVIEC 61000-4-2
ภูมิคุ้มกันต่อคลื่น RF แบบแผ่รังสี	10V/m ด้วยคลื่นไซน์ 1kHz, AM 80% จาก 80...2000 MHz10V/m ด้วยพัลส์ 200 Hz 50% AM 100% ที่ 800 MHz10V/m ด้วยพัลส์ 200 Hz 50% AM 100% ที่ 880 MHz30V/m ด้วยคลื่นไซน์ 1kHz, AM 80% จาก 2000...2700 MHzIEC 61000-4-3
ภูมิคุ้มกันต่อ EFT/เบิร์สต์	+-4 kV ที่ 5 kHz ที่พอร์ตสัญญาณIEC 61000-4-4
ภูมิคุ้มกันต่อแรงดันกระชากชั่วขณะ	+-1 kV ระหว่างสาย (DM) และ +-2 kV ระหว่างสายกับดิน (CM) ที่พอร์ตสัญญาณIEC 61000-4-5
ภูมิคุ้มกันต่อคลื่น RF แบบเหนี่ยวนำ	10V rms ด้วยคลื่นไซน์ 1 kHz, AM 80% จาก 150 kHz...80 MHzIEC 61000-4-6

การรับรอง

การรับรอง(1)	รายละเอียด
cULus	อุปกรณ์ควบคุมอุตสาหกรรมที่ขึ้นทะเบียน UL และได้รับการรับรองสำหรับสหรัฐอเมริกาและแคนาดา ดูไฟล์ UL E48599อุปกรณ์ที่ขึ้นทะเบียน UL สำหรับพื้นที่อันตราย Class I, Division 2 กลุ่ม A,B,C,D และได้รับการรับรองสำหรับสหรัฐอเมริกาและแคนาดา ดูไฟล์ UL E49480
CE	ข้อกำหนด EMC ของสหภาพยุโรป 2014/30/EU สอดคล้องตาม:• EN 61326-1: อุปกรณ์ไฟฟ้าสำหรับการวัด การควบคุม และการใช้งานในห้องปฏิบัติการ ข้อกำหนดสำหรับภาคอุตสาหกรรม• EN 61000-6-2: ภูมิคุ้มกันต่อสัญญาณรบกวนในภาคอุตสาหกรรม• EN 61000-6-4: การปล่อยคลื่นรบกวนในภาคอุตสาหกรรม• EN 61508-2: ตัวควบคุมแบบโปรแกรมได้ (ข้อ 8.2 โซน A และ B)• EN 61508-2: ตัวควบคุมแบบโปรแกรมได้ (ข้อ II)
RCM	LVD ของยุโรป 2014/35/EU สอดคล้องตาม EN 61010-2: ตัวควบคุมแบบโปรแกรมได้กฎหมายการสื่อสารทางวิทยุของออสเตรเลีย สอดคล้องตาม EN 61000-6-4: การปล่อยคลื่นรบกวนในภาคอุตสาหกรรม
FM	อุปกรณ์ที่ได้รับการรับรอง FM สำหรับใช้งานในพื้นที่อันตราย Class I Division 2 กลุ่ม A,B,C,D
KC	การขึ้นทะเบียนอุปกรณ์กระจายเสียงและอุปกรณ์สื่อสารของเกาหลี สอดคล้องตามมาตรา 58-2 ข้อ 3 ของกฎหมายคลื่นวิทยุ
UKCA	สอดคล้องตามกฎหมายลำดับรองของสหราชอาณาจักรและฉบับแก้ไขดังต่อไปนี้:• 2016 ฉบับที่ 1091: ระเบียบว่าด้วยความเข้ากันได้ทางแม่เหล็กไฟฟ้า• 2016 ฉบับที่ 1101: ระเบียบว่าด้วยอุปกรณ์ไฟฟ้า (ความปลอดภัย)• 2016 ฉบับที่ 107: ระเบียบว่าด้วยอุปกรณ์และระบบป้องกันที่ออกแบบมาเพื่อใช้ในบรรยากาศที่อาจเกิดการระเบิด• 2012 ฉบับที่ 3032: ข้อจำกัดการใช้สารอันตรายบางชนิดในอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์
โมร็อกโก	คำสั่งรัฐมนตรีเลขที่ 04-15 ลงวันที่ 1 มุฮัรรอม 1437 (15 ตุลาคม 2015) ข้อกำหนดการบังคับใช้เกี่ยวกับการป้องกันอุปกรณ์จากอิทธิพลของแรงดันไฟฟ้า คำสั่งรัฐมนตรีเลขที่ 04-15 ลงวันที่ 29 เราะมะฎอน 1436 (16 กรกฎาคม 2015) ความเข้ากันได้ทางแม่เหล็กไฟฟ้าของอุปกรณ์

(1) เมื่อมีการวางจำหน่ายผลิตภัณฑ์ โปรดดูลิงก์การรับรองผลิตภัณฑ์ที่ <a href="#">ra.rockwellautomation.com</a> สำหรับคำประกาศความสอดคล้อง ใบรับรอง และรายละเอียดการรับรองอื่น ๆ

การเชื่อมต่อและอินเทอร์เฟซ

ขั้วต่อ / เทอร์มินัล	การกำหนดฟังก์ชัน / วงจร
การเชื่อมต่อแหล่งจ่าย	• L1-0 ถึง L1-7: จุดร่วมแหล่งจ่าย AC/DC แบบแยกวงจร (ตัดตามความยาว)• DC-2 (H): จุดร่วมแหล่งจ่าย DC แบบแยกวงจร (ตัดตามความยาว)
การเชื่อมต่อเอาต์พุต	• OUT-0 N.O. ถึง OUT-7 N.O.: หน้าสัมผัสรีเลย์ Form A (ปกติเปิด) แบบแยกวงจรรายจุด
เชิงกล	• แถบจัมเปอร์: สำหรับต่อพ่วงแหล่งจ่าย L1 ไปยัง RTB ที่อยู่ติดกัน

หมายเหตุ: การเชื่อมต่อทำผ่านเทอร์มินัลบล็อกแบบถอดได้ 36 พิน (1756-TBCH หรือ 1756-TBS6H)

แนวทางการติดตั้งภาคสนาม

การประเมินความเสี่ยงที่สำคัญ: อันตรายจากอาร์กแฟลชและความเสี่ยงต่อการระเบิด ห้ามถอดข้อต่อสายไฟเชิงกลหรือเลื่อนบล็อกเทอร์มินัลแบบถอดได้ (RTB) ออกจากขั้วต่อล็อก ขณะที่มีแรงดันไฟฟ้าสายจ่ายอยู่ที่บล็อกเข้าปลายหน้าสัมผัส สนามพลังงานศักย์สูงที่พินเอาต์พุตรีเลย์อาจทำให้เกิดอาร์ก ส่งผลให้โมดูลเสียหายหรือทำให้ไฟฟ้าในพื้นที่หยุดชะงัก

การจัดแนวแชสซี: จัดแนวรางนำการ์ดพลาสติกของโมดูลให้ตรงกับช่องด้านบนและด้านล่างของสล็อตเป้าหมายในแบงก์แชสซี 1756 ControlLogix

กลไกการเข้าที่: เลื่อนชุดประกอบเข้าไปด้านในให้แน่นจนแถบล็อกโครงสร้างคลิกเข้าที่อย่างมั่นคง เพื่อเชื่อมแกนขั้วต่อคู่เข้ากับอินเทอร์เฟซแบ็กเพลนที่ทำงานอยู่

การเข้าปลายสายภาคสนาม: ปอกสายเคเบิลภาคสนามให้ได้ความยาวที่เหมาะสม ต่อสายไฟ AC/DC แบบแยกวงจรเข้ากับเทอร์มินัลบล็อก RTB แบบ 36 พินที่กำหนด และขันสกรูเทอร์มินัลแบบบีบอัดตามค่าแรงบิดมาตรฐาน

การป้องกันไฟกระชาก: ติดตั้งอุปกรณ์ป้องกันไฟกระชากภายนอก (เช่น วาริสเตอร์หรือสแน็บเบอร์) คร่อมโหลดภาคสนามแบบเหนี่ยวนำโดยตรง เพื่อป้องกันหน้าสัมผัสรีเลย์เชิงกลภายในจากแรงดันกระชากเหนี่ยวนำย้อนกลับระดับสูง

การต่อ RTB: ดันบล็อก 1756-TBCH หรือ 1756-TBSH ที่เดินสายไว้ล่วงหน้าเข้าครอบพินอินเทอร์เฟซโดยตรง กดสลักล็อกลง แล้วขันตัวยึดตรงกลางให้แน่นเพื่อยึดอินเทอร์เฟซภาคสนาม

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

ข้อได้เปรียบสำคัญของการแยกช่องสัญญาณต่อช่องสัญญาณบนชุดรีเลย์นี้คืออะไร

ชุดนี้ให้การแยกทางไฟฟ้าอย่างสมบูรณ์ระหว่างจุดต่าง ๆ จึงช่วยให้คุณผสมเฟสไฟฟ้า AC แหล่งจ่ายแรงดันไฟฟ้า หรือเครือข่ายกราวด์ DC อิสระที่แตกต่างกันได้อย่างปลอดภัยภายในโมดูลเดียวกัน โดยไม่มีสัญญาณรบกวนข้ามช่องหรือการลัดวงจร

โมดูลหน้าสัมผัสนี้รองรับการเปลี่ยนในหน้างานทันทีขณะที่แชสซียังมีกระแสไฟอยู่หรือไม่

รองรับ โมดูลนี้ได้รับการออกแบบอย่างสมบูรณ์เพื่อรองรับขั้นตอนการถอดและใส่ขณะมีไฟเลี้ยง (RIUP) คุณสามารถเปลี่ยนฮาร์ดแวร์ได้โดยไม่ต้องปิดระบบประมวลผลส่วนที่เหลือในแร็กที่กำลังทำงาน

เหตุใดจึงแนะนำให้ติดตั้งระบบป้องกันไฟกระชากภายนอกสำหรับจุดหน้าสัมผัส

จุดหน้าสัมผัสของรีเลย์อาจสึกหรอจากการเกิดอาร์กทางไฟฟ้าเมื่อใช้ขับโหลดเหนี่ยวนำ เช่น โซลินอยด์หรือคอยล์ การเพิ่มระบบป้องกันภายนอกจะช่วยยืดอายุหน้าสัมผัสและลดสัญญาณรบกวนความถี่สูงไม่ให้เข้าสู่อุปกรณ์อิเล็กทรอนิกส์ในพื้นที่
